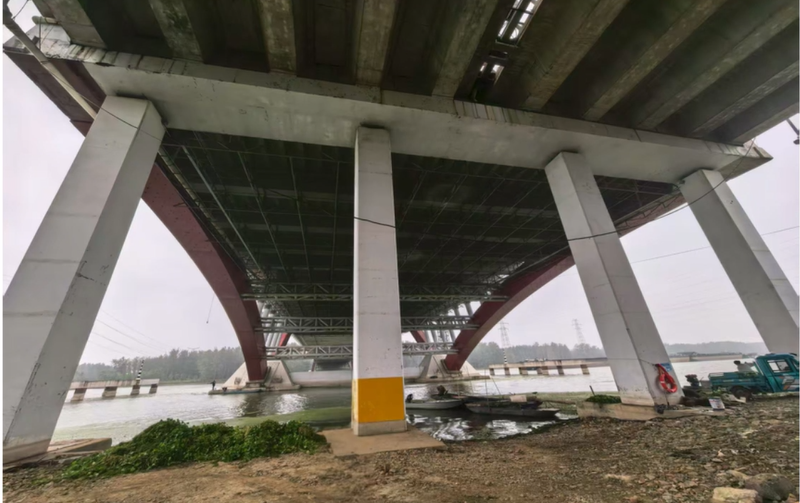

近期，养护人员发现某大桥立柱表面出现混凝土破损松散等情况，为了解内部隐患，确保运营通车安全，一场针对桥梁墩柱的"CT扫描"全面展开。

声波层析成像技术的应用

/

同度物探采用声波层析成像技术，通过分析声波在混凝土中的传播速度，可以绘制出内部强度的三维图像，让不密实或强度不足的区域无处遁形。

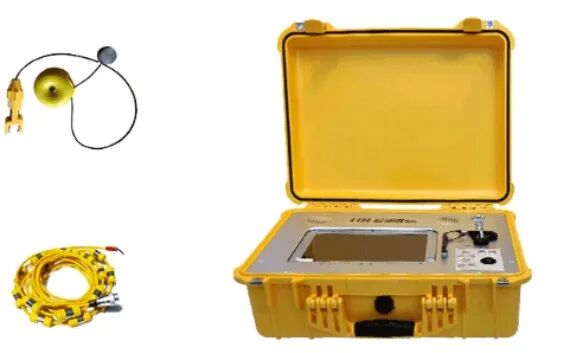

产品介绍

混凝土桥梁CT用于混凝土桥梁、墩台、桥桩、钢管混凝土的质量检测，评价混凝土的强度、密实性、均匀性、内部缺陷与损伤。在桥梁施工过程的质量控制、运营桥梁的健康诊断与病害桥梁加固效果评价中发挥着重要作用。也适合其他混凝土构件的检测。

产品特点

● 对混凝土波速、吸收系数成像

● 内嵌可靠性评价系统

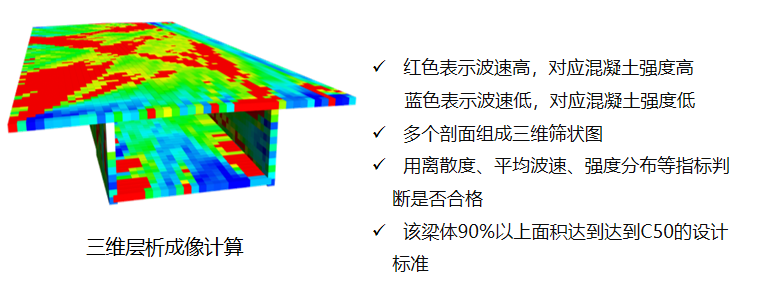

● 二维截面和组合三维成像

● 适于梁、台、桩、柱、钢管混凝土完整性成像

● 结构内部损伤提取

标准

《在用公路桥梁现场检测技术规程》（JTGT 5214—2022）

《公路工程水泥混凝土质量声波层析成像法检测规程》（DB15T 3199—2023）

《基于声波层析成像的桥梁混凝土质量检测技术规程》（DB21T 3179—2019）

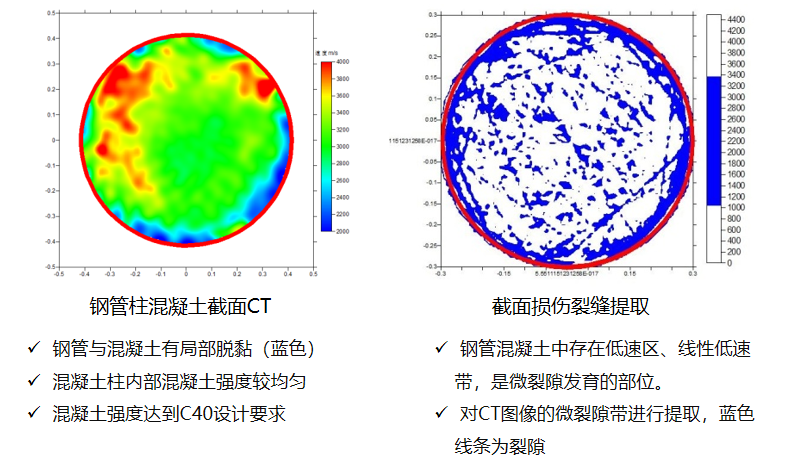

成果

项目应用

/

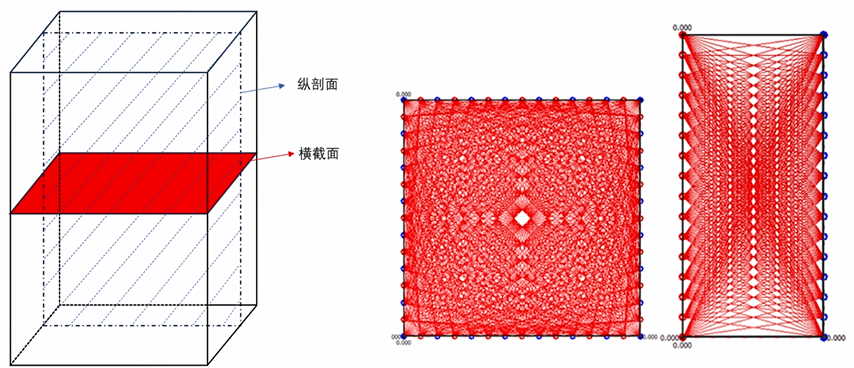

本次检测8根立柱，每个立柱每50公分做一个横截面，在东西向和南北向做两个纵向十字交叉的纵剖面，最后进行三维成像。

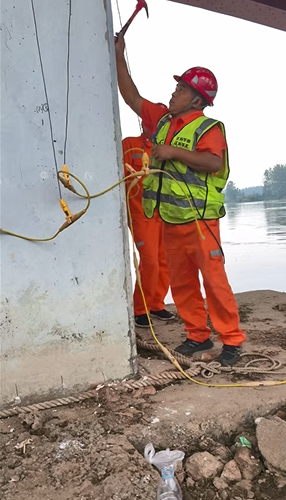

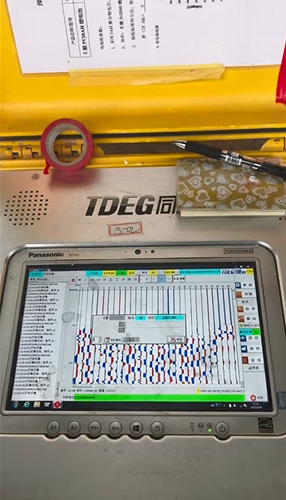

现场数据采集

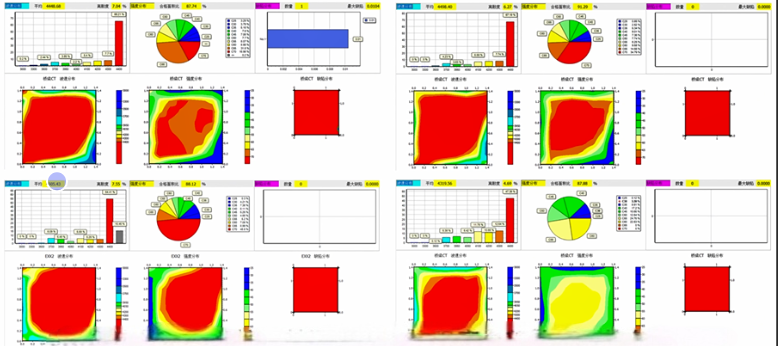

检测结果

本次检测的8根立柱，其混凝土整体强度全部达标，均匀性良好。

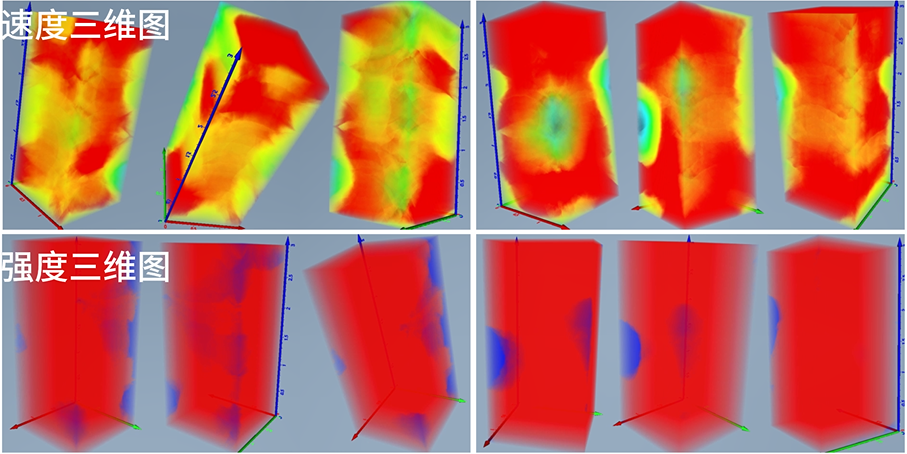

但三维图像清晰揭示，部分立柱表层存在强度衰减现象，大部分深度在10厘米以内。其中，20（见强度三维图），向内延伸程度已达30公分，已构成明确缺陷，需引起高度重视，必须及时处治，以消除安全隐患，确保桥梁长期服役安全。

本次检测为大桥的养护提供了科学依据。通过超前预警与科学维护，共同守护交通的畅通与安全。
