说明：本文华算科技主要介绍 EXAFS 中 k 空间范围的物理含义、低 k 与高 k 截断的来源、Δk 对 R 空间分辨率和独立点数的影响，以及不同材料和测试条件下拟合区间的选择方式。
EXAFS里的k空间截断对象是什么？
EXAFS 的 k 轴来自吸收边以上的光电子动能换算，单位为 Å-1。谱线从 μ(E) 转到 χ(k) 后，横坐标不再是入射光能量，而是 光电子波数 k；纵坐标则是扣除平滑原子背景后的振荡项。所谓 k 空间截断，指的是从整条 χ(k) 中取出一段用于傅里叶变换和拟合的区间，写作 kmin 到 kmax。

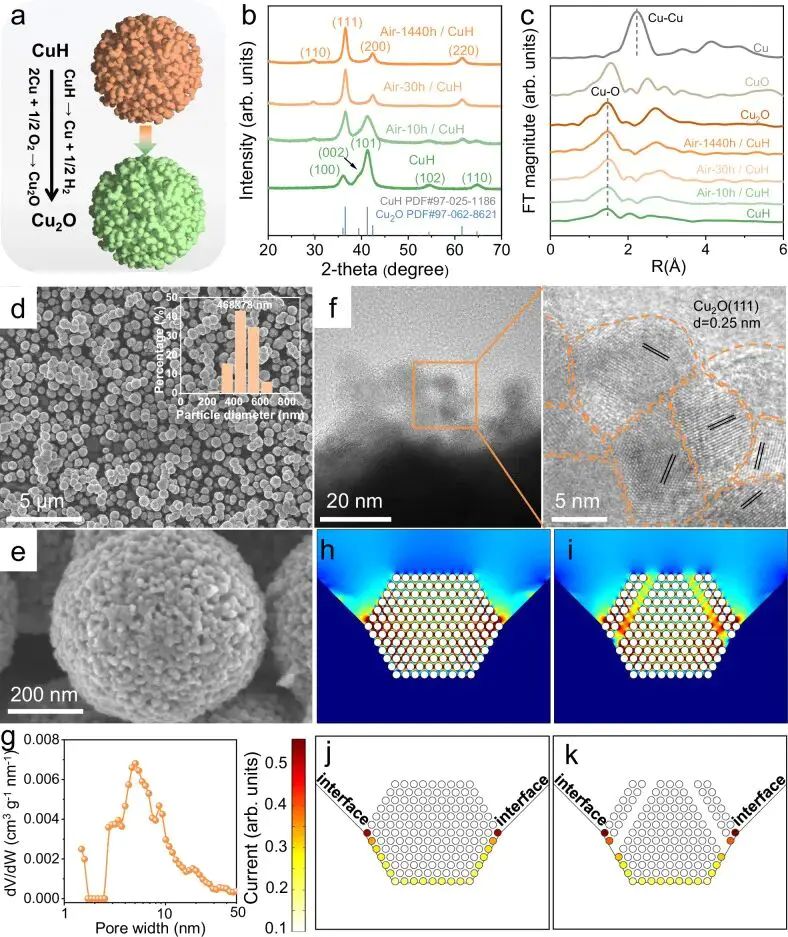

图1. CuH 衍生 SP-Cu2O 的合成、XRD、显微结构与 Cu K 边 EXAFS 谱图。DOI：10.1038/s41467-025-58755-w
k 空间范围包含若干处理变量。kmin 对应低 k 下限，它避开吸收边附近残留背景和近边多重散射；kmax 对应高 k 上限，它受高 k 区噪声和信号衰减控制；Δk 等于 kmax−kmin。Δk 决定傅里叶变换后的径向分辨能力，窄区间会让 R 空间峰变宽。
k 权重和窗函数也属于同一组处理条件。χ(k)、kχ(k)、k2χ(k) 和 k3χ(k) 使用同一条原始振荡，只是把不同 k 段的视觉权重和拟合权重重新分配。窗函数控制截断边缘的平滑程度，平滑不足会带来旁瓣和振铃，过度平滑会牺牲邻近壳层的分辨能力。
合理的 k 范围随材料和实验状态改变。轻元素近邻、重原子背散射、吸收边能量、探测模式、样品浓度和原位时间分辨采样都会改变可用区间。对于同一批样品，相同 k 范围、相同 k 权重和相同窗函数构成横向比较的前提。谱线差异才会主要来自局域结构本身。
截断数值的记录方式应和拟合结果一起保留，例如 k=2.5–12.0 Å-1、R=1.0–3.0 Å、k2 加权和 Hanning 窗。这样的写法把谱线处理条件、傅里叶变换窗口和结构参数放在同一数据坐标中。
低k区为什么不能随意保留？低k段怎样改变第一壳参数？
第一壳拟合中的 N、R、σ2 和 ΔE0 对低 k 段很敏感。低 k 段振幅偏高时，配位数容易被推大；低 k 段相位偏移时，键长和 ΔE0 会发生耦合。低 k 段会改变参数之间的相关性。
在金属氧化物、单原子位点和含轻元素配位的体系中，第一壳 M-O、M-N 或 M-S 路径的振荡常从低 k 到中 k 连续贡献。低 k 下限改变后，轻元素散射路径的振幅包络也会变化。保留区间应位于背景扣除稳定、峰谷位置连续、重复谱差异较小的 k 段。
低 k 区的判断对象还包括重复谱之间的相位差。若同一样品的重复谱在 2–3 Å-1 附近差异超过重复性，而 3–11 Å-1 区间峰谷稳定，较高的 kmin 更适合后续拟合。这样的处理会牺牲少量 Δk，却降低背景残差对第一壳峰的干扰。
低 k 下限还受吸收边类型影响。K 边硬 X 射线谱常在边后较宽能区保留 EXAFS 振荡，L 边谱线的近边多重散射和白线结构更强。边类型、背景函数和样条节点会一起决定低 k 段的可用程度。
高k区为什么常被噪声限制？重原子散射和高k区有什么关系？
重原子背散射在较高 k 区常有更强振幅，金属-金属路径、第二壳路径和多重散射路径会在高 k 段留下清晰周期。轻元素路径在高 k 区衰减更快，短 k 范围中容易与背景误差耦合。噪声水平低于真实振荡幅度时，高 k 区才保留重散射原子的结构差异。

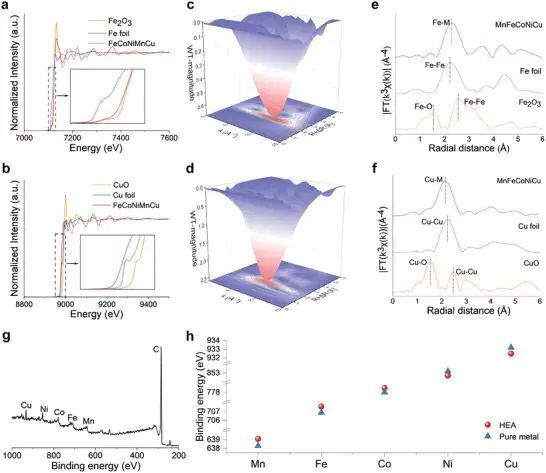

图4. 高熵合金中 Cu、Fe 等元素的 XANES、k3 加权 EXAFS 小波变换和 FT-EXAFS 谱图。DOI：10.1002/adma.202415739
小波变换把 k 和 R 两个方向放在同一幅谱学图中，能分辨轻元素近邻与金属-金属路径的散射强度区间。若高 k 区仍有清晰能量分布，kmax 上移会提升高壳层分辨；若小波强度只剩散点状噪声，高 k 截断应停在可重复振荡结束处。
对于含多种金属的催化剂，高 k 区还能放大不同背散射原子的相位差。Cu-Cu、Fe-Fe、Ru-Ru 这类金属路径在高 k 段更容易保留峰谷节奏，M-O 和 M-N 路径则更依赖低 k 到中 k 的振幅稳定性。路径类型决定可用 k 区间的结构价值。
荧光模式下，高 k 区还会受自吸收、死时间校正和探测器能量窗口影响。浓度低的样品常在中高 k 段出现振幅衰减，透射模式和荧光模式给出的 kmax 上限也会不同。样品厚度和探测几何会直接改变高 k 噪声底。
Δk怎样改变R空间分辨率和独立点数？独立点数怎样限制拟合参数？
EXAFS 拟合的数据量由独立点数限定。Nind≈2ΔkΔR/π，其中 ΔR 是拟合所用 R 区间。Δk 和 ΔR 越宽，可承载的自由参数越多；若只拟合窄 R 区间和短 k 区间，N、R、σ2、ΔE0 会形成强相关。拟合表中的误差也会变宽。

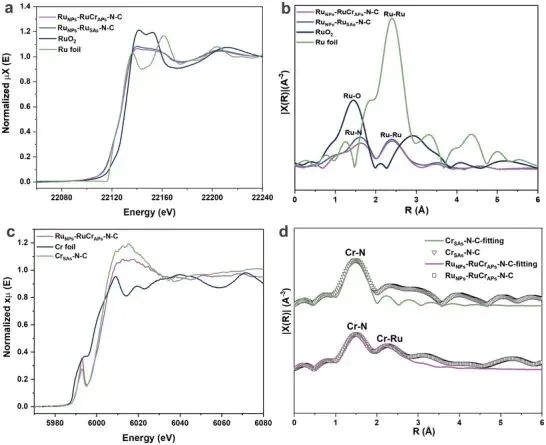

图6. Ru/Cr 原子对材料的 Ru、Cr K 边 XANES、k3χ(k) 傅里叶变换 EXAFS 和拟合结果。DOI：10.1002/adma.202419360
多金属材料中，Ru-Ru、Ru-Cr、Ru-N 或 Cr-N 路径会参与同一 R 区间的峰形。若 Δk 过短，路径之间的相位差不足，模型容易靠调整 N 和 σ2 吸收残差。k 空间相位、R 空间峰位和残差形状三者同步约束，才能把不同散射路径分开。
自由参数数量包括每条路径的 N、R、σ2、ΔE0，还包括不同路径之间的共享参数。若 Nind 只有 8–10，而模型塞入十多个自由参数，残差再低也可能来自过度拟合。短 k 区间更适合少路径模型。
扩大 R 拟合区间能增加 Nind，但会引入更多壳层和多重散射路径。Δk 和 ΔR 要成对记录，因为宽 R 区间会提升自由参数数量。只写一个 R 空间峰位，而省略 k 区间和 R 区间，读者无法判断参数表承载了多少独立信息。
不同材料和测试中怎样选择k范围？原位数据怎样处理短区间和低信噪？
原位和 operando XAS 常以时间分辨率换取谱线质量。单帧积分时间短，kmax 往往低于静态谱；电解液、窗口材料、气体环境和电极厚度也会抬高背景。此时可采用较短但一致的 k 区间，把重点放在 边位漂移、第一壳距离、配位数趋势和残差分布。动态结构比较依赖同一时间轴上的处理条件。
报告 EXAFS 拟合结果时，k 范围、R 范围、k 权重、窗函数、S02、自由参数数量和拟合残差应与结构参数放在同一结果表中。这样的表格能区分谱线质量、处理窗口和局域结构变化。最终的 k 空间范围停在背景残留较低、振荡可重复、噪声未主导、独立点数覆盖参数数量的区间内。
对于投稿图和公众号读图，k 范围最好直接写进图注或方法条件。2.5–11.5 Å-1、3.0–12.0 Å-1 或 4–15 Å-1这类数值背后对应不同元素边、不同样品质量和不同拟合目标。读者看到区间和残差，才能把 R 空间峰形变化放回同一数据处理背景中。
经验数值只适合作为初始参考。金属 K 边静态谱常能延伸到 12–14 Å-1，稀含量位点或快速原位谱可能止于 9–11 Å-1。合理区间来自谱线本身：低 k 段背景稳定，高 k 段峰谷可重复，Δk 能分辨目标壳层，Nind 能覆盖模型参数数量。不同批次若采用同一区间，样品差异才不会混入处理差异。
