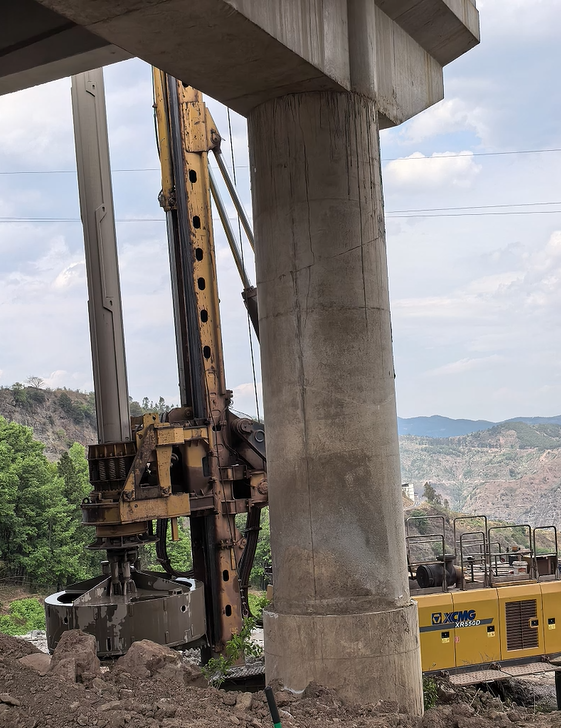

某大桥墩柱表面出现环状裂纹，为保证通车安全及为加固措施提供决策依据，现对其两根桩基础做PST法成桥桩完整性检测。

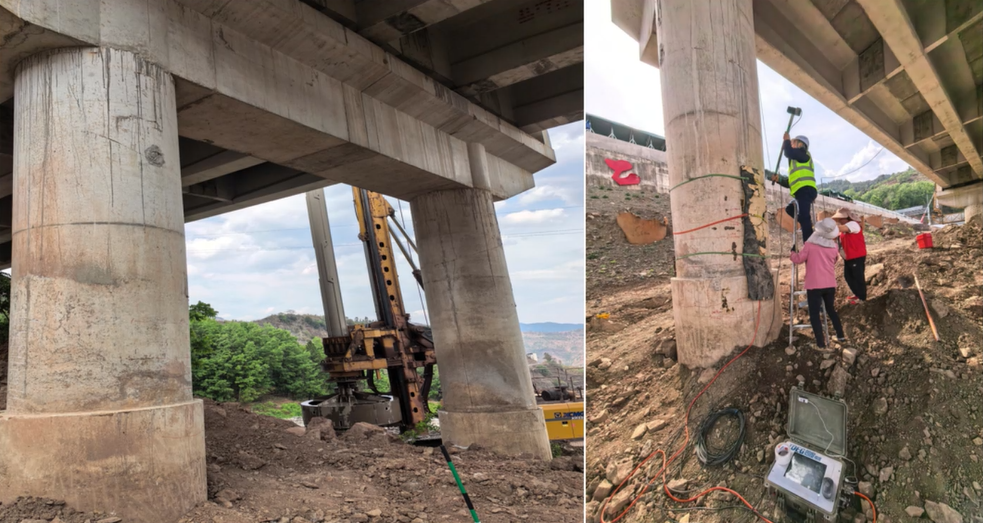

现场采集数据

现场采集数据时用吸音棉盖住传感器，减少声波干扰。经过时预处理、波场分离、偏移成像等步骤得到最终结果图。

▍检测结果

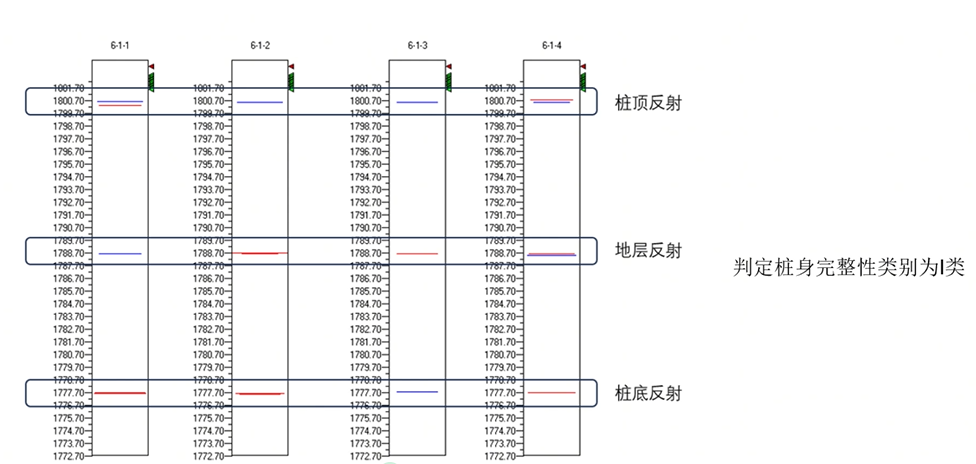

1>1号桩在4条测线中高程1788.7m处均有明显反射，对比设计图纸中的地勘资料，判定为碎石与中风化页岩分界面的地层反射；

1号桩桩底反射明显，且没有出现明显缺陷反射，判定为Ⅰ类桩。

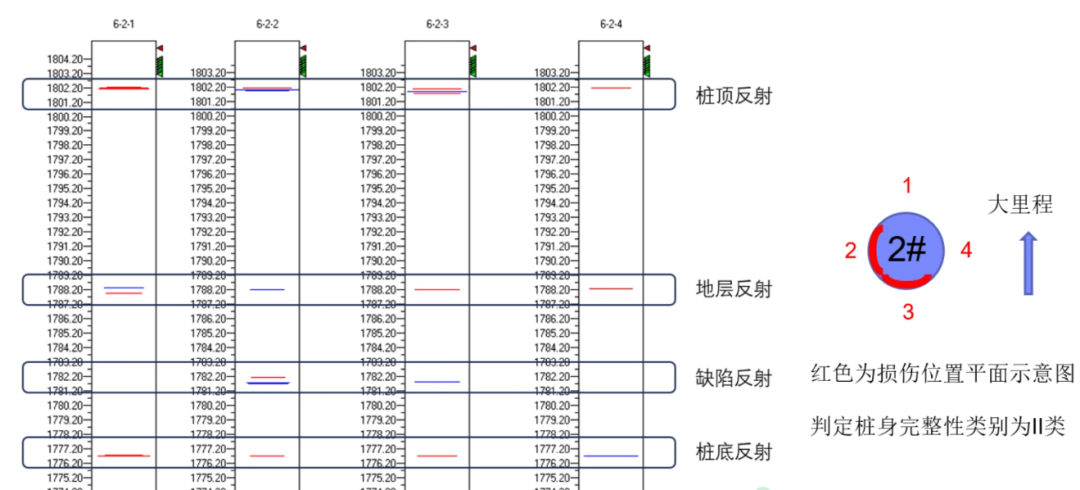

2>2号桩在4条测线中高程1788.2m处均有明显反射，对比设计图纸中的地勘资料，判定为碎石与中风化页岩分界面的地层反射；

在两条测线中高程1782.7m处均有明显反射，对比设计图纸中的地勘资料，此处没有桥梁结构和地层分界面，判定为缺陷反射；

因为桩底反射明显，且只有两个排列出现轻微缺陷反射，判定2号桩为II类桩，没有断桩。

桩侧应力波成像法为成桥桩病害检测难题提供了全新的解题思路，并广泛应用于实际工程检测当中。

▍PST产品特点及优势

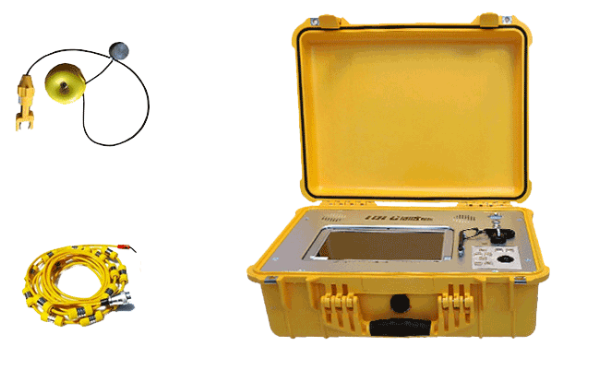

PST-桩侧应力波成像法是基于声波散射的成桥桩检测技术，专为具有上部结构的成桥桩和板墙桩的无损检测而开发。适用于声速管和小应变不能胜任的工况，例如在役桥梁、码头等。

可确定桩体（包括埋藏部位）的断裂、空洞和夹土等混凝土病害部位，亦可确定桩身长度，并可区分地层、结构界面与桩基缺陷。即适用于常规的桩基检测也适用于水下桩和深埋桩等隐蔽工程的检测。

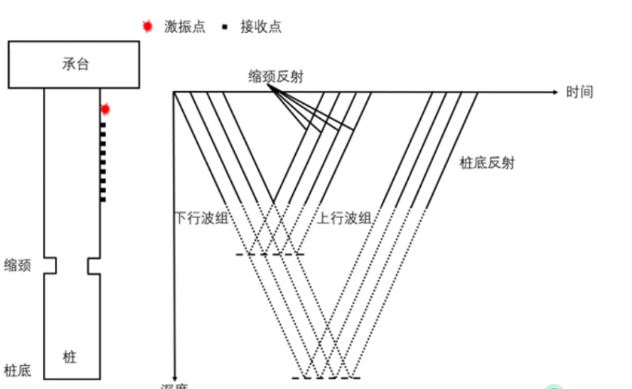

PST成桥桩病害检测系统沿桩侧面布置多道检波器，根据记录波场中上行波、下行波，进行波场分离，分别进行偏移成像，定位缺陷，确定桩长。

PST系统的特点

●不受桥桩承台和桩身形状限制

●水中、陆地桥桩均可检测

●同时检测桩体缺陷和桩身长度

PST系统的优势

●不需要潜水员

●可靠性高、分辨率高

●施工简单、效率高

●软件自动化程度高

标准

《公路既有桥梁基桩无损检测技术规程）（TCECSGJ58-01-2025）

广东省市政行业协会团体标准《市政桥梁既有桩基检测技术规程》（TGDSZ003-2024）
