在无线通信系统中，射频滤波器是关键的部件，主要用于滤去镜频干扰、衰减噪声，频分复用，同时可用于高性能的振荡、放大、倍频、混频电路功能。今天我们来主要详细了解射频滤波器的两个关键性能参数。

射频滤波器的主要的性能指标有阶数（级数）、绝对带宽 / 相对带宽、截止频率、驻波、带外抑制、纹波、绝对群时延等。重点来了解下面两个：

1）阻带抑制度

阻带抑制度是衡量滤波器选择性能好坏的重要指标。该指标越高说明对带外干扰信号抑制的越好。通常有两种提法：一种为 要求对某一给定带外频率fs抑制多少dB，计算方法为fs处衰减量As-IL；另一种为提出表征滤波器幅频响应与理想矩形接近程度的指标——矩形系数 （KxdB>1），KxdB=BWxdB/BW3dB，（X可为40dB、30dB、20dB等）。滤波器阶数越多矩形度越高——即K越接近理想值 1，制作难度当然也就越大。

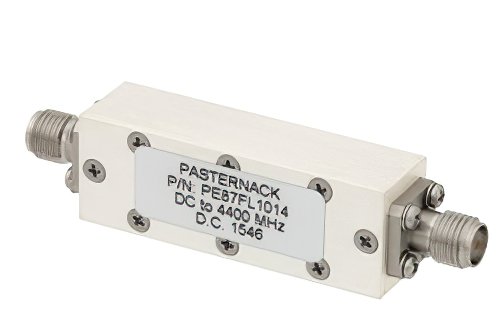

13 阶低通滤波器， SMA 母头， DC~4.4 GHz

2）截止频率

截止频率是指某一电路或信号处理系统在特定条件下，不能正常传递高于该频率或低于该频率的信号，这个频率就被称为截止频率。

通常用于高通跟低通滤波器。对于低通滤波器截止表征滤波器最高能通过的频率范围；对于高通滤波器，截止频率表征滤波器最低能通过的频率范围。低通滤波器的通带右边频点及高通滤波器的通带左边频点。通常以1dB或3dB相对损耗点来标准定义。相对损耗的参考基准为：低通以DC处插损为基准，高通则以未出现寄生阻带的足够高通带频率处插损为基准。

在带阻滤波器中，截止频率则被定义在输出信号能量大幅上升（或大幅下降）、失去“阻止”（或失去“通过”）信号效果的位置。

截止频率的计算公式为：
