这还是第一次接触快充移动电源，以前都是用的那种慢充的（5V2A），很好奇里面用什么电子方案实现的，于是冒着被打的风险准备拆开一探究竟。
包装正面是产品名称，55W，10000mAh和Powered by CUKTECH。

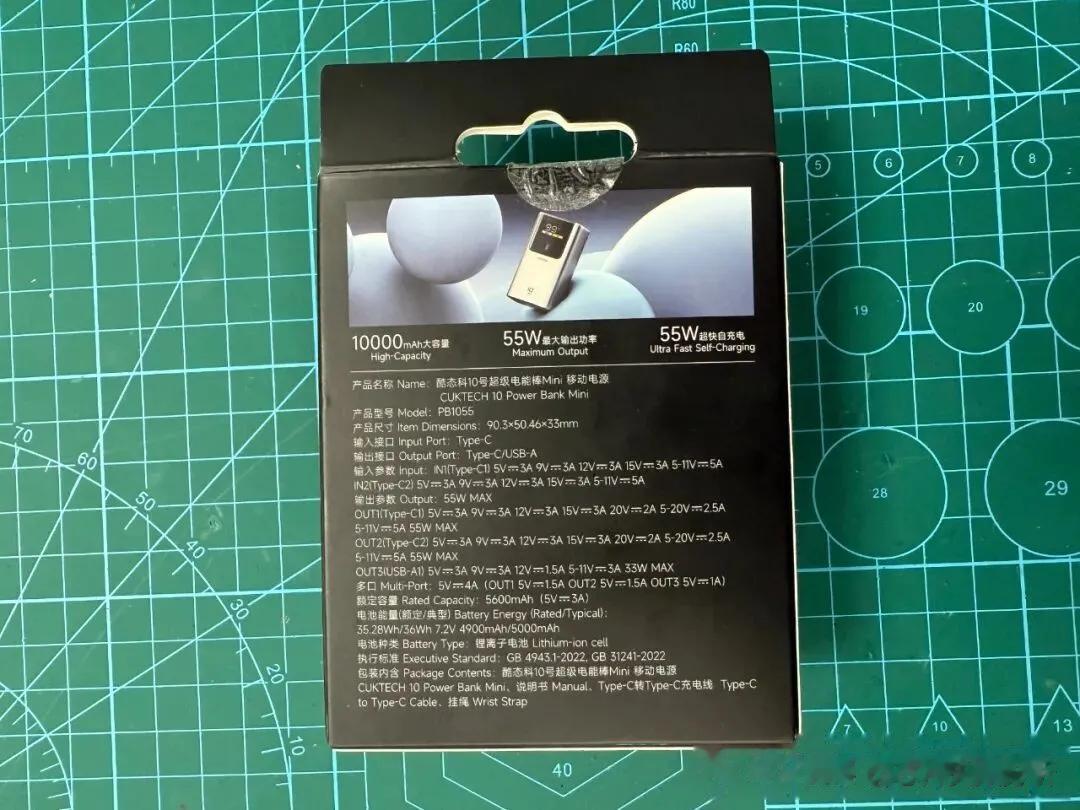

包装背部参数，有这么多输出参数类型。

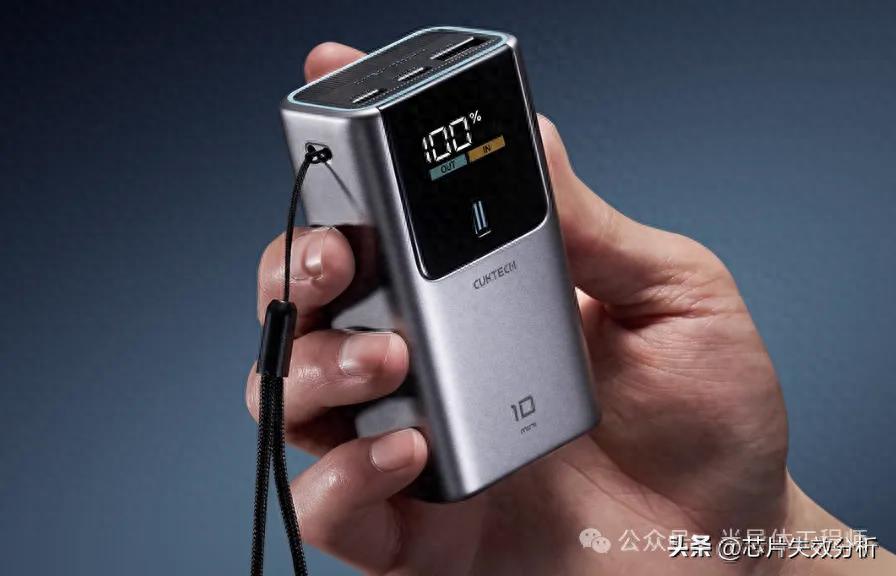

机身正面，有一个数码管显示电量以及功率信息，下面是当前电能传输方向是IN或者OUT，下面有一个按键，按一下就亮起，几秒后熄灭。
整机的尺寸是90.3x50.46x33mm，体积很小，重量217g。背面还有一个35Wh/36Wh电池能量参数以及可上飞机标识设计。
顶部是输入输出接口，2C1A，两个C口支持IN/OUT，A口只支持输出。
底部是详细的参数信息，我们把它Copy过来：
酷态科10号超级电能棒Mini
产品型号：PB1055
输入参数:IN1(Type-C1)5V-3A 9V-3A 12V-3A 15V-3A 5-11V-5A
IN2(Type-C2)5V-3A 9V--3A 12V-3A 15V-3A 5-11V-5A
输出参数:55W MAX 多口:5V-4A OUT1(Type-C1)5V-3A 9V-3A 12V-3A 15V-3A 20V-2A 5-20V-2.5A 5-11V-5A 55W MAX
OUT2(Type-C2)5V-3A 9V-3A 12V-3A 15V-3A 20V-2A 5-20V-2.5A 5-11V-5A 55W MAX
OUT3(USB-A1)5V-3A 9V-3A 12V-1.5A 5-11V-3A 33W MAX
电池能量（额定/典型）：35.28Wh/36Wh 7.2V 4900mAh/5000mAh
电池能量（额定/典型）：35.28Wh/36Wh 7.2V 4900mAh/5000mA
额定容量：5600mAh(5V3A)
电池种类：锂离子电池
产品通过了CCC认证。
拆解之前我们先用POWER-Z测一下两个C口支持的快充协议。

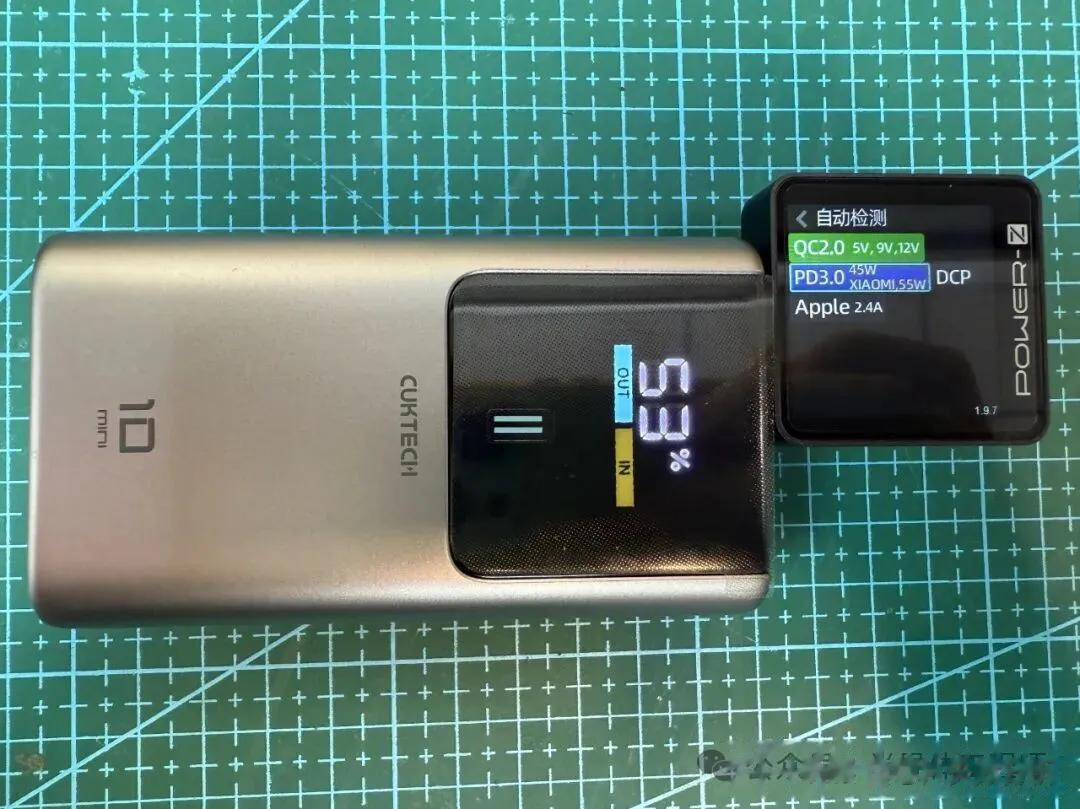

两个C口是不一样的，USB-C1口支持QC2.0、PD3.0、XIAOMI 55W私有快充协议、DCP、Apple 2.4A快充协议。

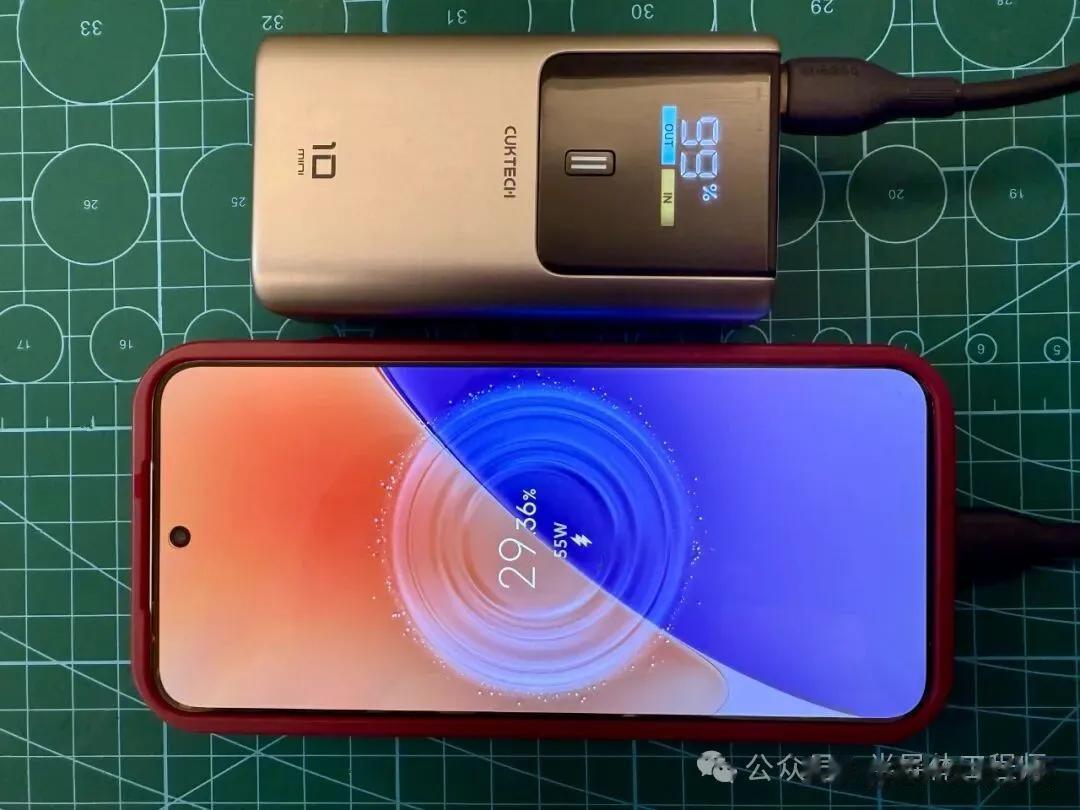

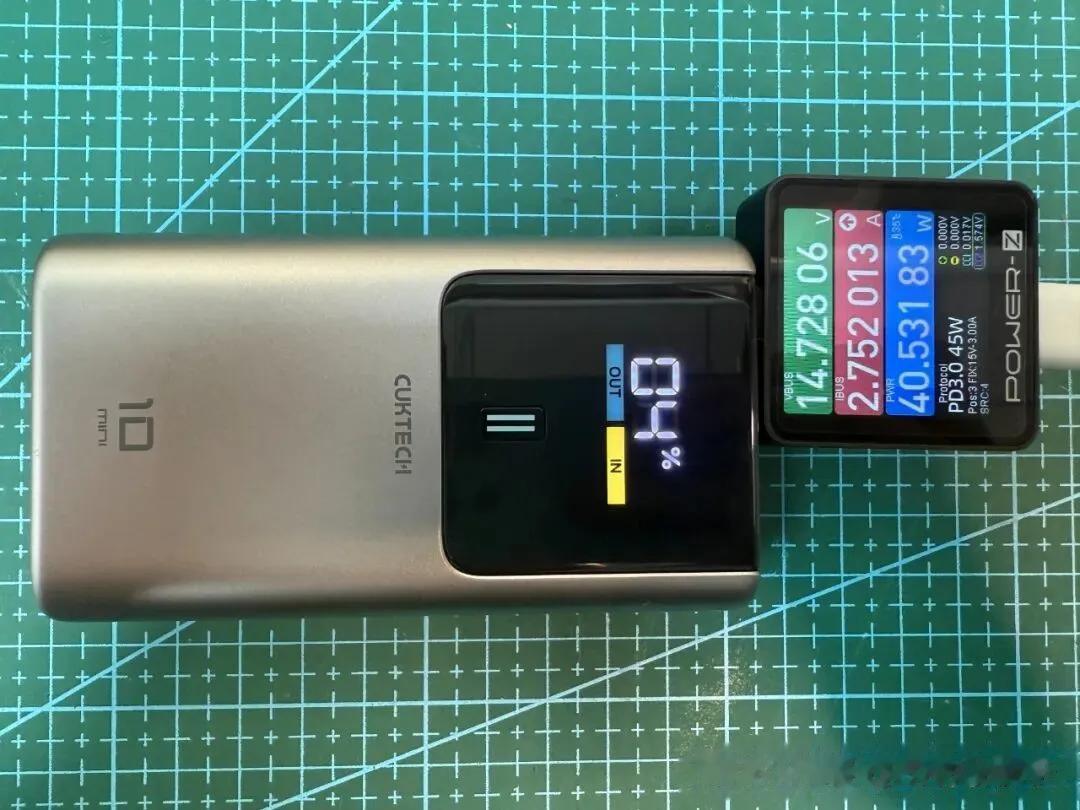

小米14 激活55W快充
PDO报文中显示C1口支持5V3A、9V3A、12V3A、15V3A、20V2A五组固定电压档位，PPS 5-11V5A以及小米5-20V2.5A私有协议。
USB-C2口支持PD3.0、XIAOMI 55W私有快充协议，PDO报文与C1一样。

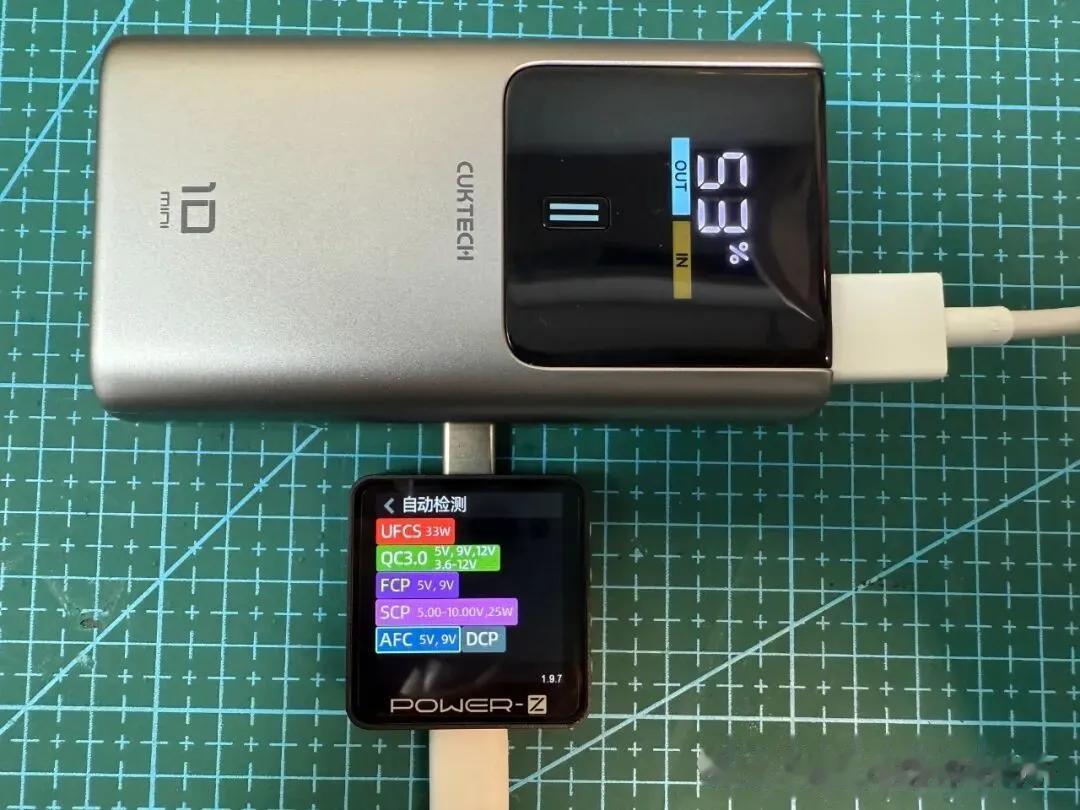

USB-A口支持UFCS、FCP、SCP、AFC、QC3+、DCP协议。UFCS融合快充具备5-11V3A电压档位

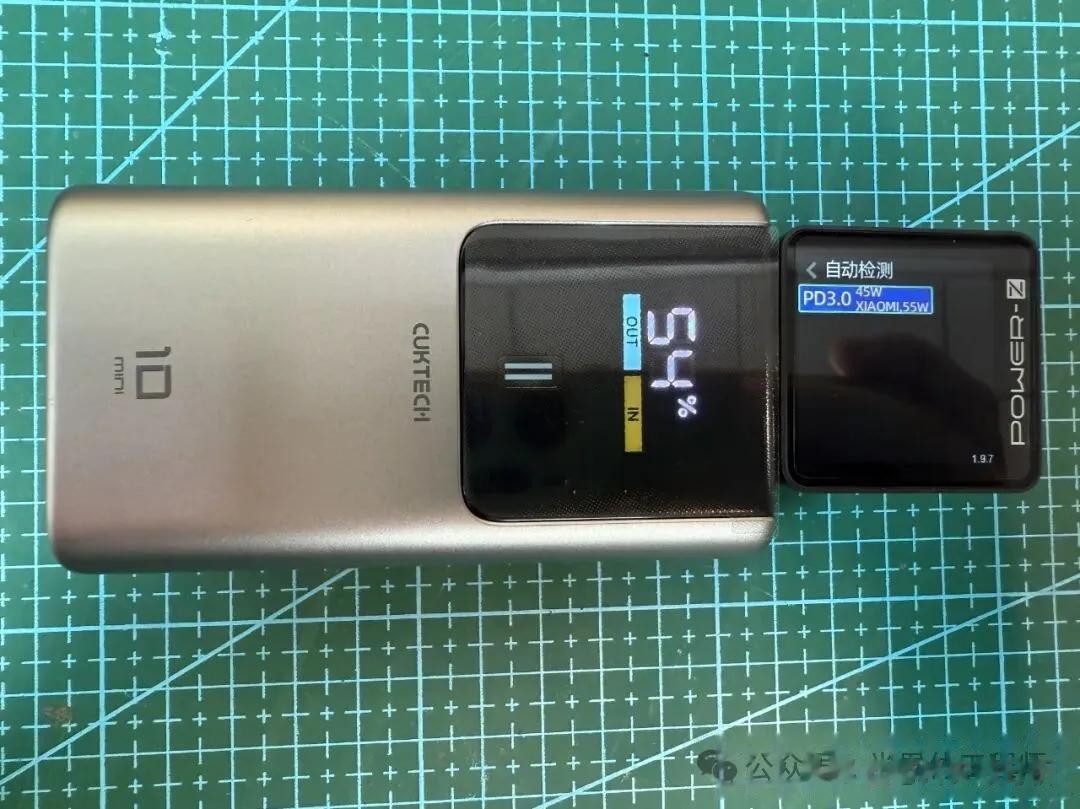

C1口充电的时候，用小米快充充电头充电，手头只有一个小米90W的A口充电器，这里是PD3.0 45W，用C口充电器是可以激活55W快充的。
下面正式拆解：

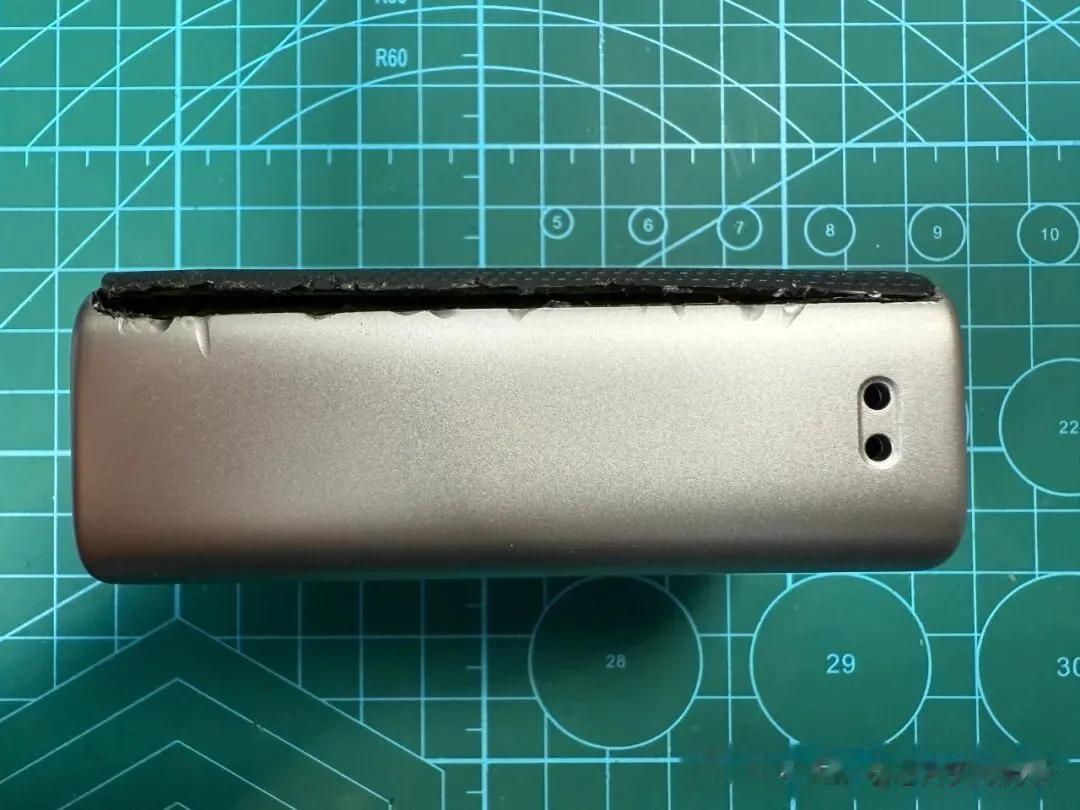

外壳没有螺丝，估计是强卡扣卡死的，多种拆撬无果后，拿起我的小切割机，开始强拆，结构做的是真不错。

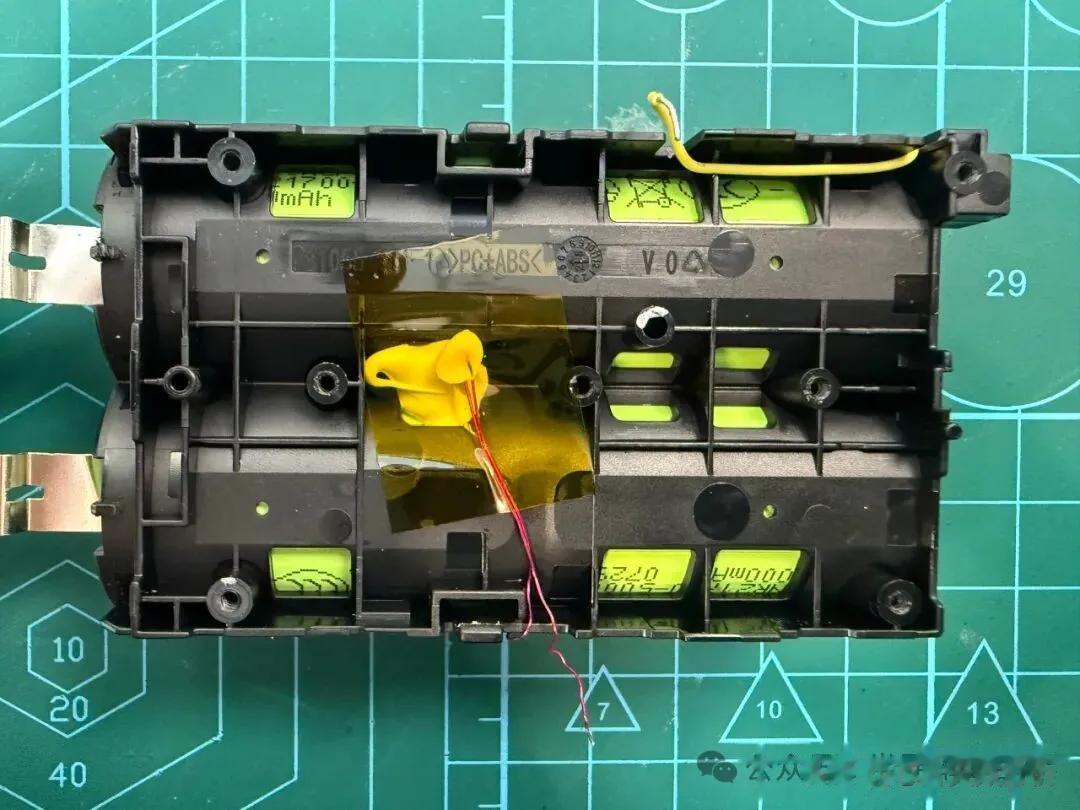

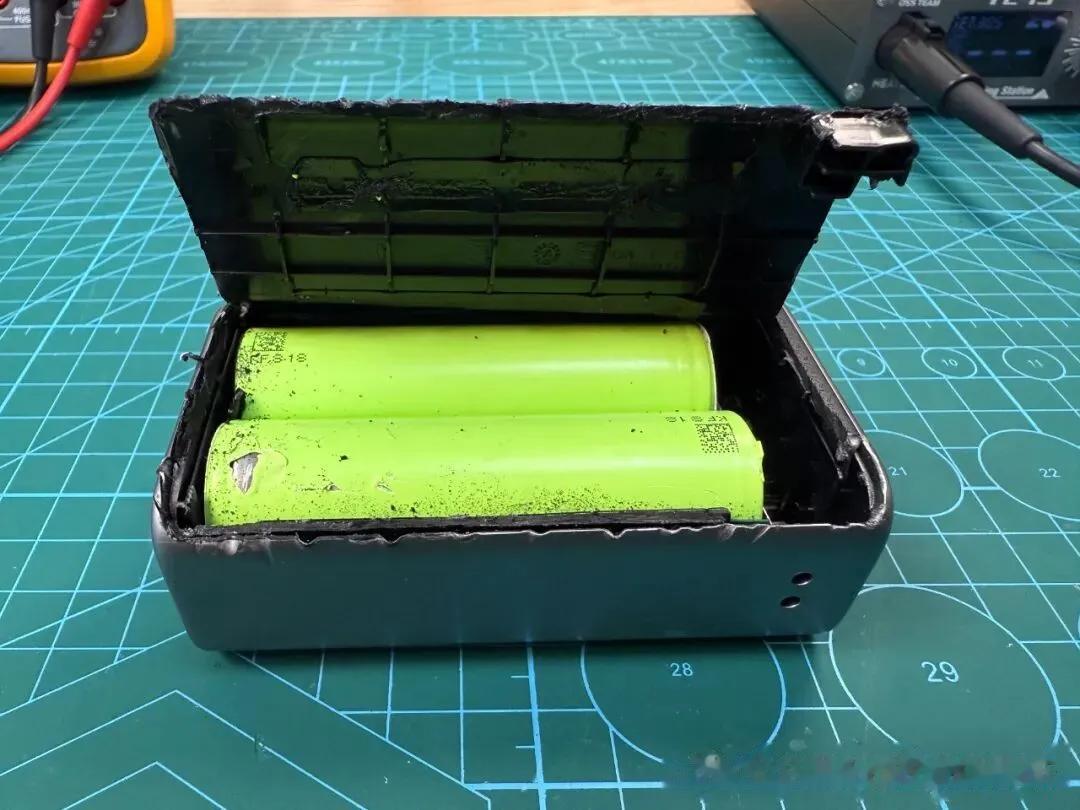

背壳打开后，看到了两粒锂离子电芯。

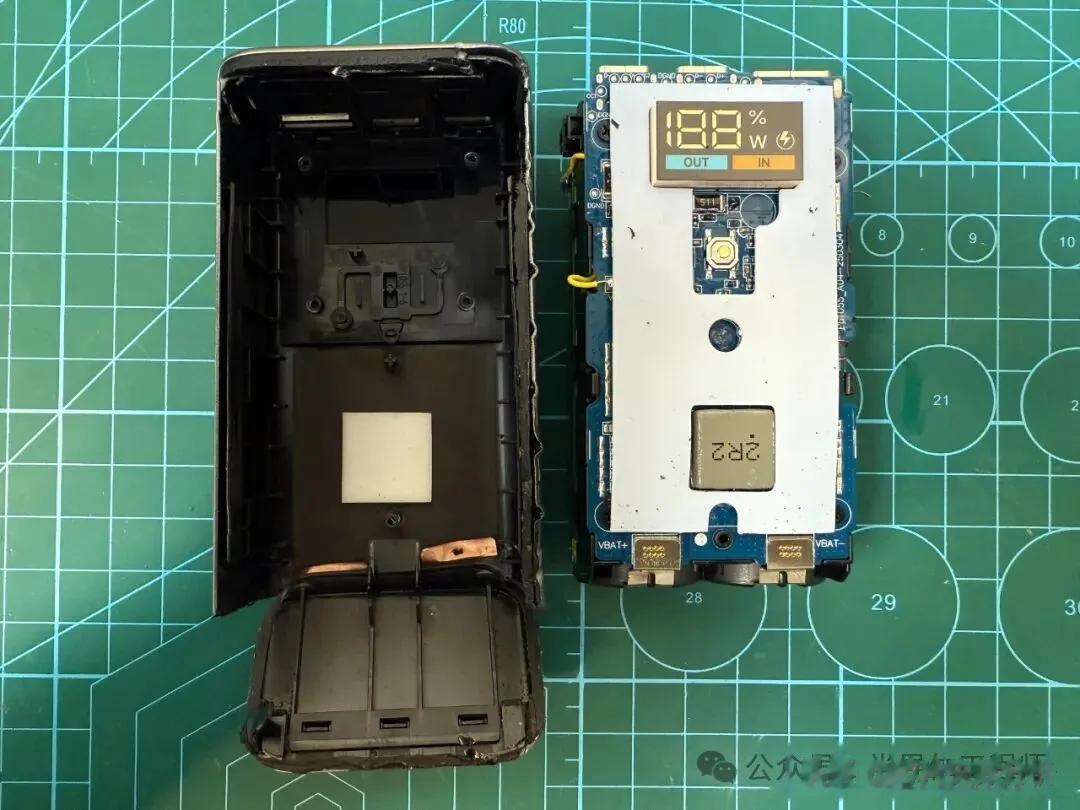

底板切开后，才拿出整个PCBA+电池，可以看到，外壳正面是有贴铜箔的，PCBA上紧贴着导热硅脂垫再通过铜箔外壳进行散热。

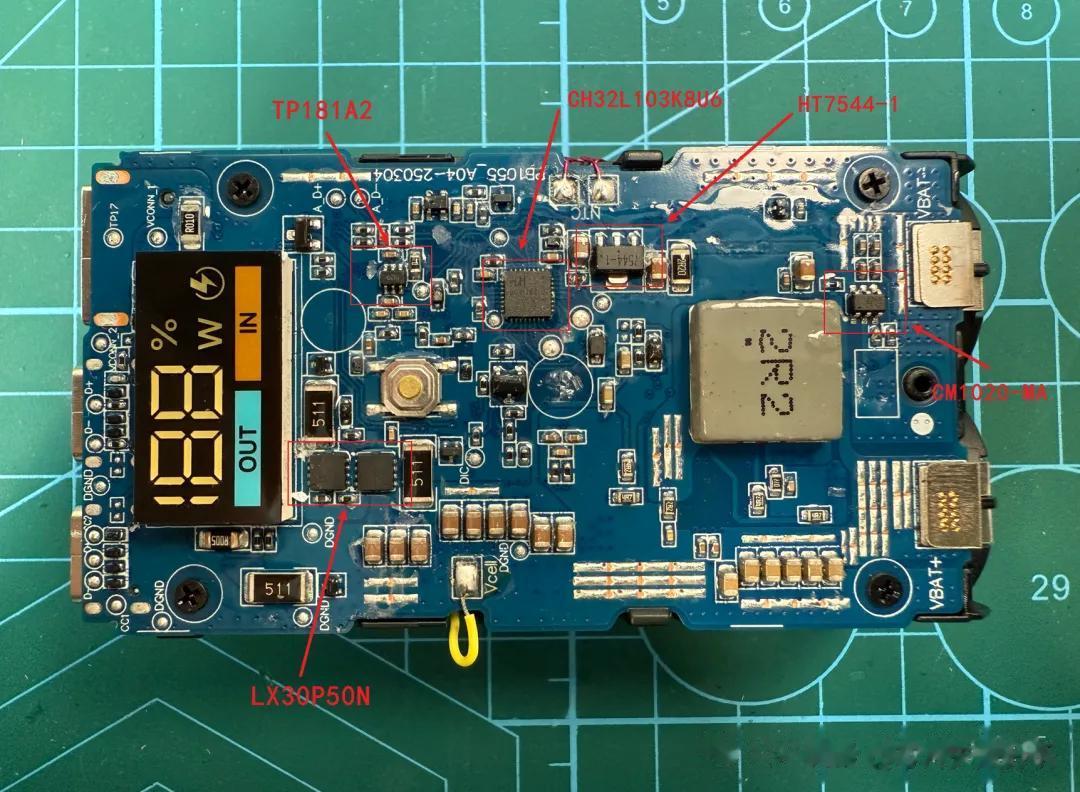

电路板正面，依次是锂电保护芯片、快充协议MCU、开关MOS、数码管等主要元器件，正反面均刷了三防漆。

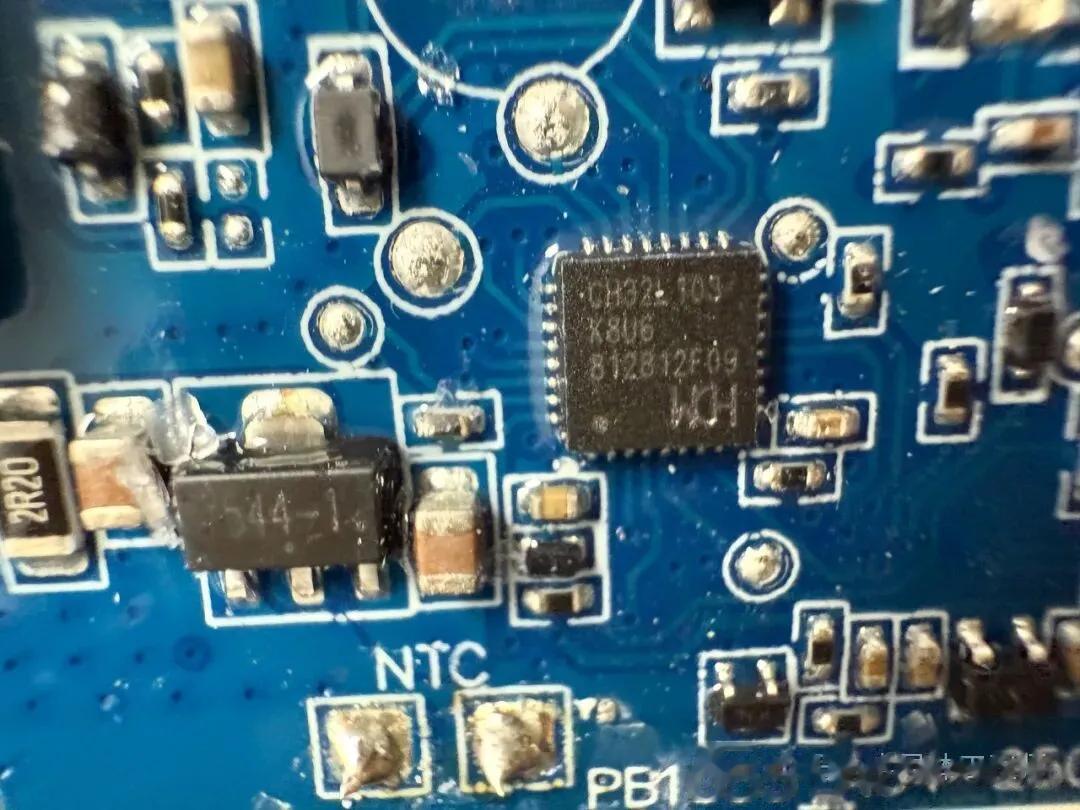

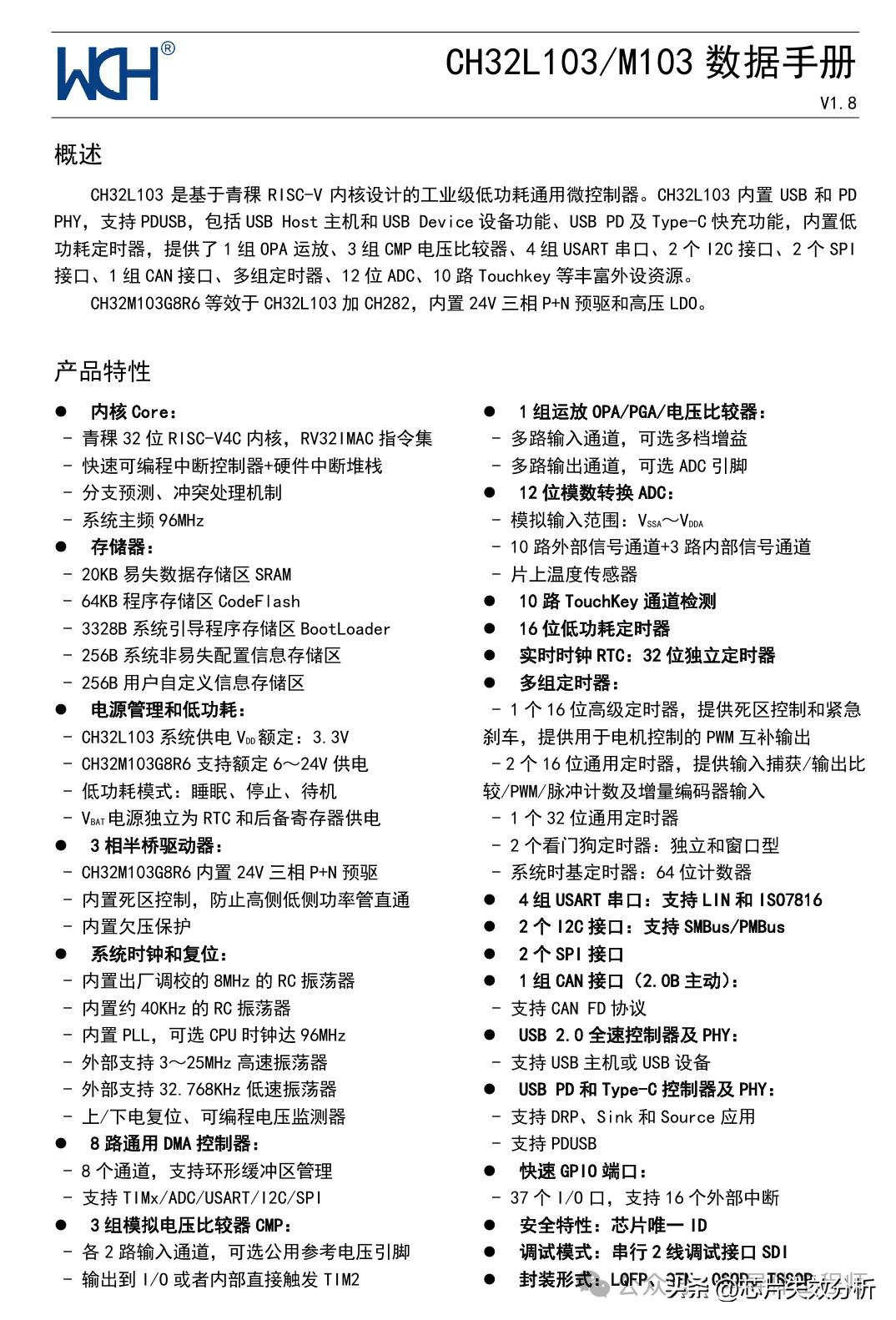

MCU来自沁恒微的CH32L103K8U6，基于青稞RISC-V内核设计的低功耗通用微控制器。CH32L103内置USB和PD PHY，支持USB PD及Type-C快充功能，QFN32封装。
这里充电宝嘛，也是电池供电，所以MCU用低功耗的也是必须的，L103内置低功耗定时器，低动态/静态功耗，按键唤醒。
这里数码管驱动是CH32L103驱动的。高速SPI，速率可达48M，在驱屏上也比较有优势。盲猜NTC热敏电阻电压采集报警，也可能是L103采集的。USB-C1口支持QC2.0、PD3.0、XIAOMI 55W私有快充协议、DCP、Apple 2.4A快充协议，C1口PD协议主要就是通过CH32L103K8U6控制的。
根据手册介绍，L103相较于常规通用MCU，最大的特色就是PDUSB（USB通讯+Type-C PD双功能），支持USB Host主机和USB Device设备功能，宽电压供电范围1.8V-3.6V。其它通用外设资源也很丰富，DMA，模拟电压比较器，运放，ADC，多组定时器，TouchKey，USART，I2C，SPI，CAN。内置touchkey模块这点，就非常适合Type-C的小家电应用，
MCU旁边有个7544的LDO，输出4.4V的电压，最大100mA。

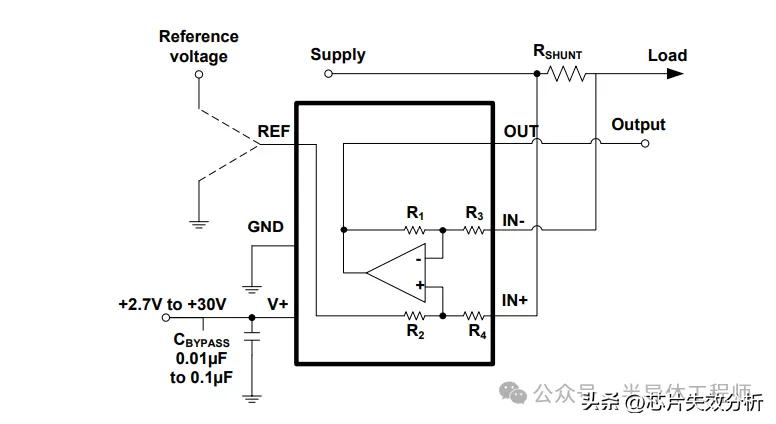

MCU右边有一个丝印为9A20的芯片，型号是TP181A2，是一颗零漂移双向电流检测放大器，可检测分流器两端的压降，共模电压范围为-0.3 V至36V，且与电源电压无关。

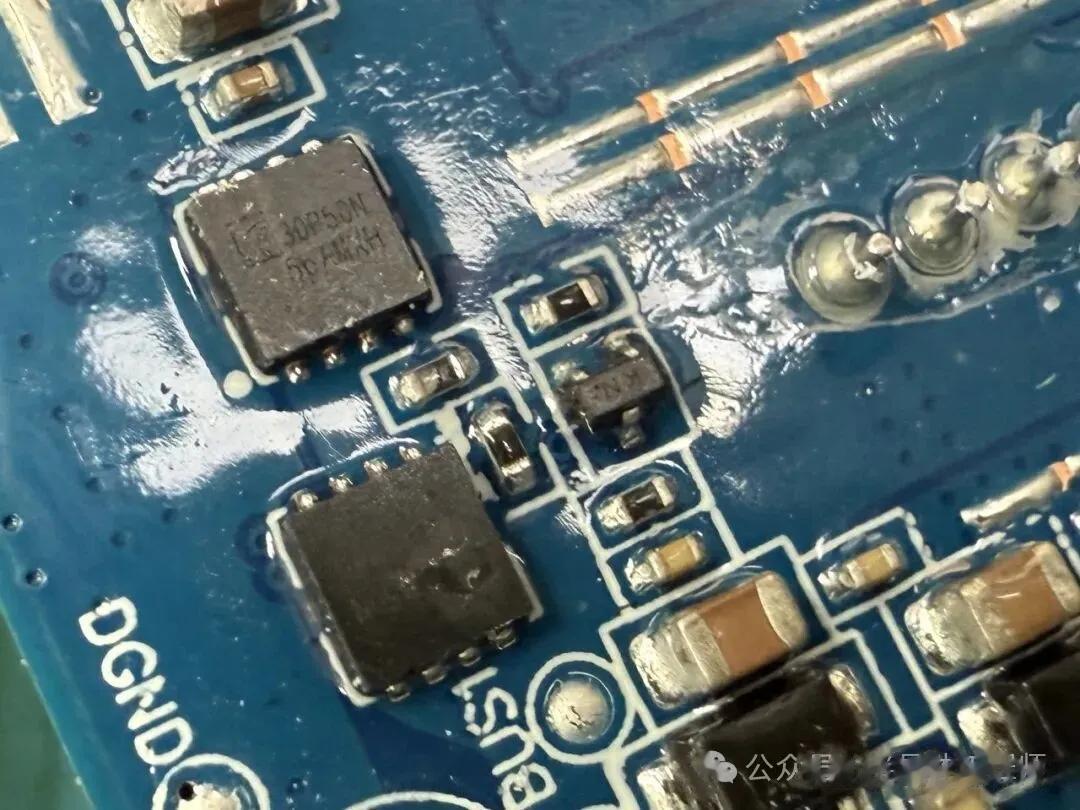

USB-C1口的VBUS开关管，采用两颗LX30P50N，PMOS，-30V，-50A，Rds 8.6mΩ，DFN3X3-8L封装。
USB-C2口的VBUS开关管，也是两颗LX30P50N。

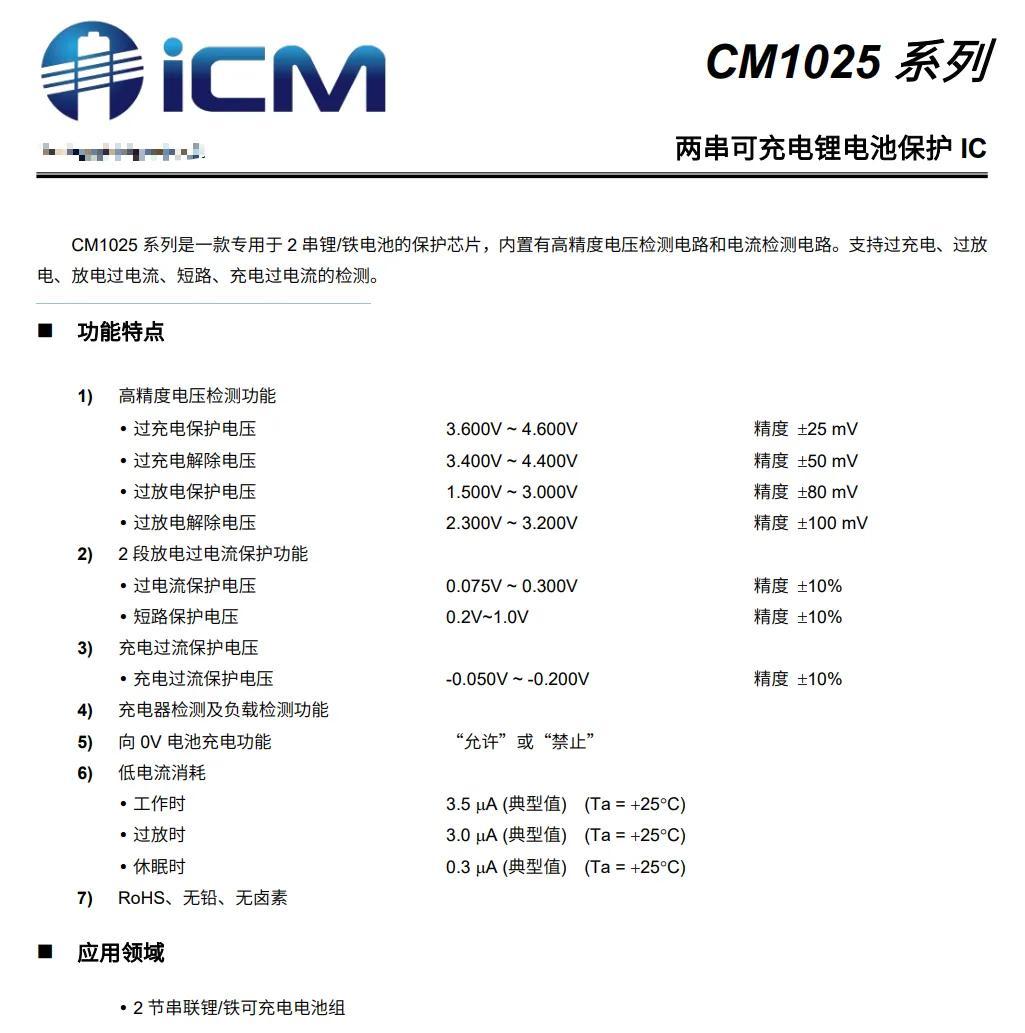

靠近锂电池还有一个锂电保护芯片，丝印是20MA，型号为CM1020-MA，SOT23-6封装，是一款专用于2串锂/铁电池的保护芯片，内置有高精度电压检测电路和电流检测电路。支持过充电、过放电、放电过电流、短路、充电过电流的检测。1020了解得知已经不卖了，可以用同系列替代型号CM1025-MA。

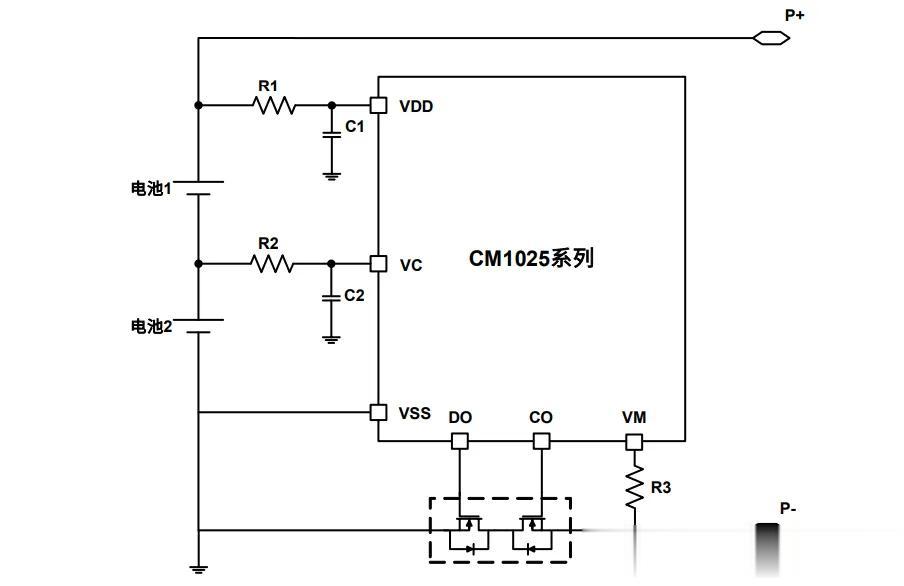

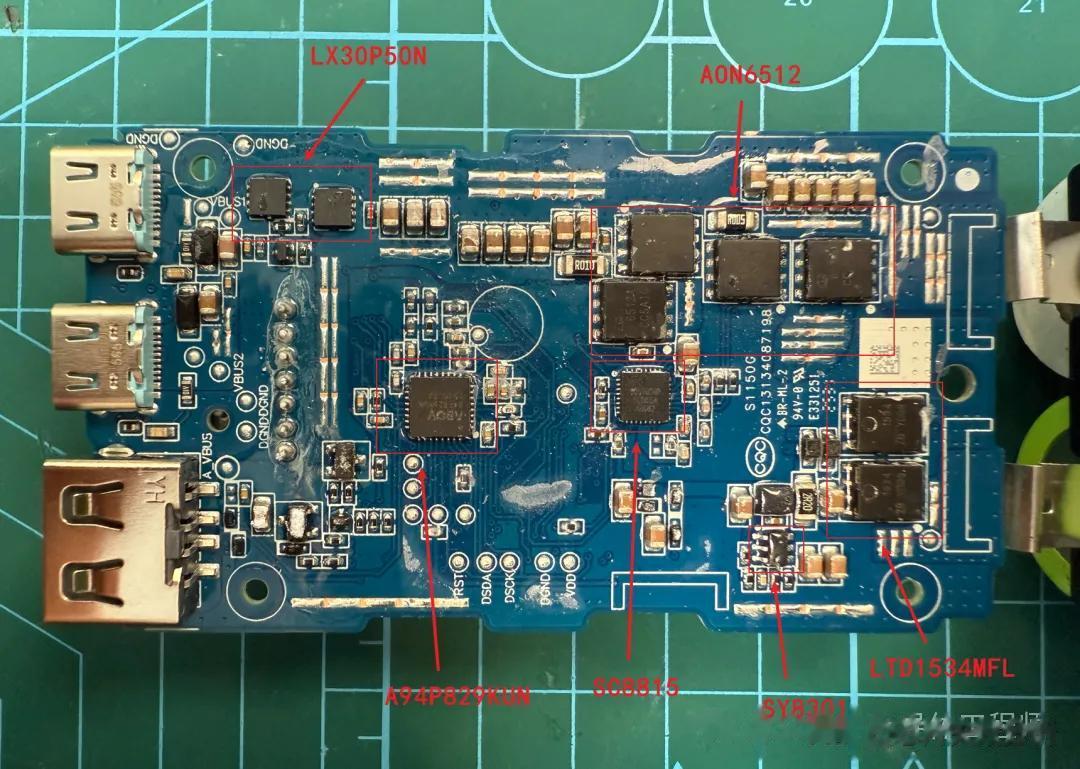

电路板背面，依次是锂电保护管、同步升降压控制器、开关管、协议芯片、MOS管等。
USB-C2以及USB-A口的充电协议由A94P829KUN实现，是ABOV现代推出的PD3.1协议芯片，支持USB-C、USB-A双接口快充，内置8051内核并采用32QFN封装。

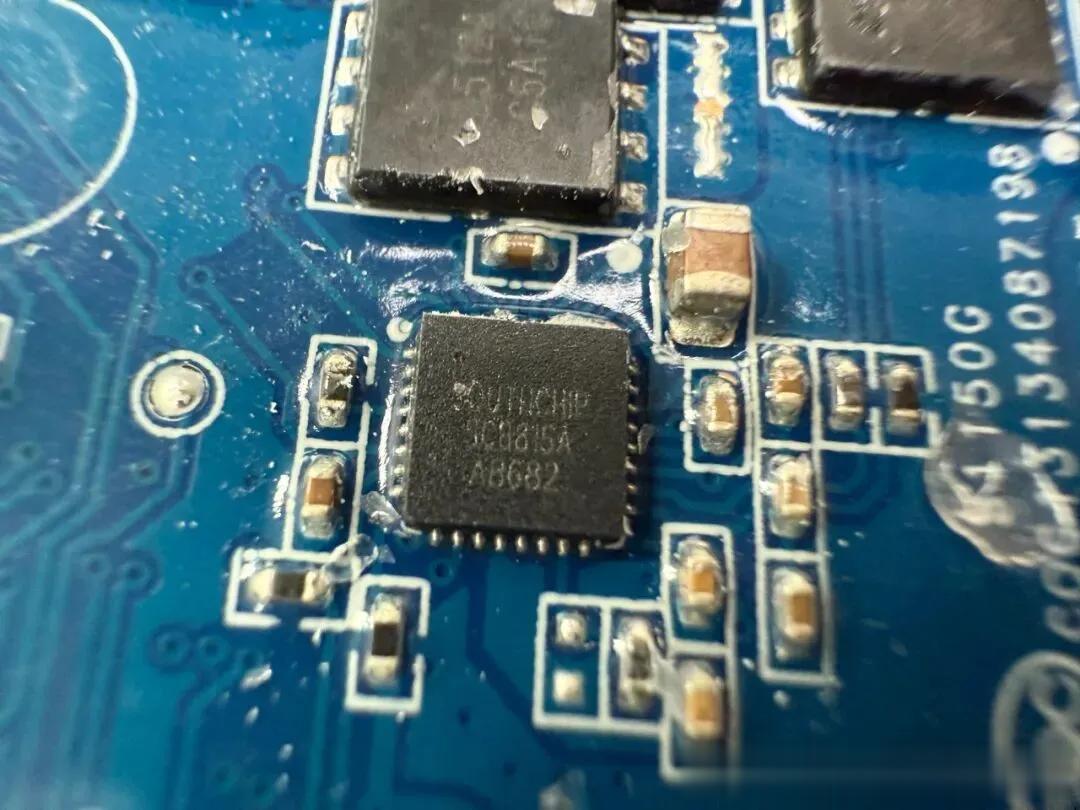

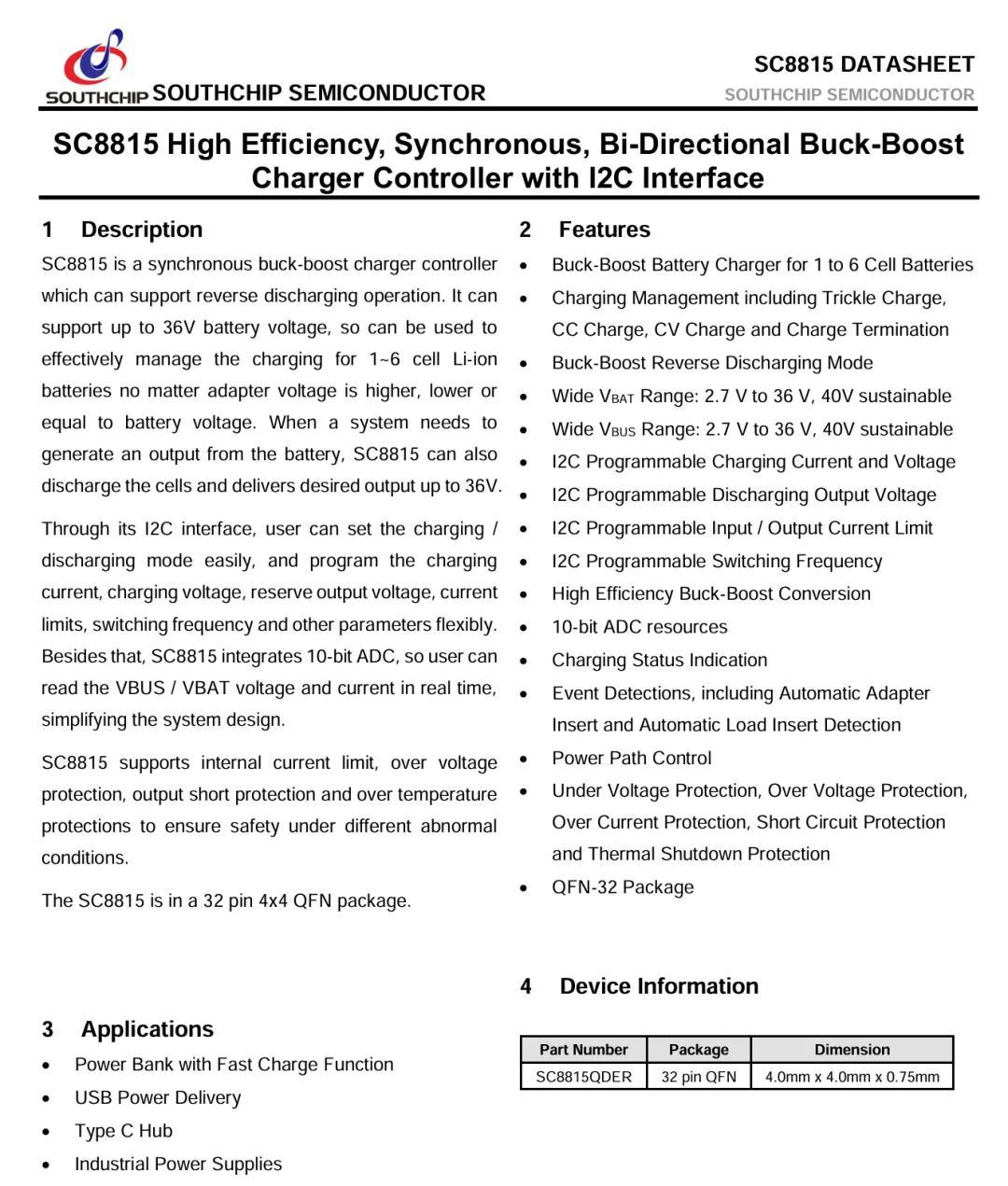

同步升降压充电控制器来自南芯的SC8815，是一款高效、同步、双向升降压充电器控制器，带 I2C 接口。可用于有效管理1至6节锂离子电池的充放电。
通过其I2C接口，用户可以轻松设置充电/放电模式，并灵活地编程充电电流、充电电压、备用输出电压、电流限值、开关频率和其他参数。

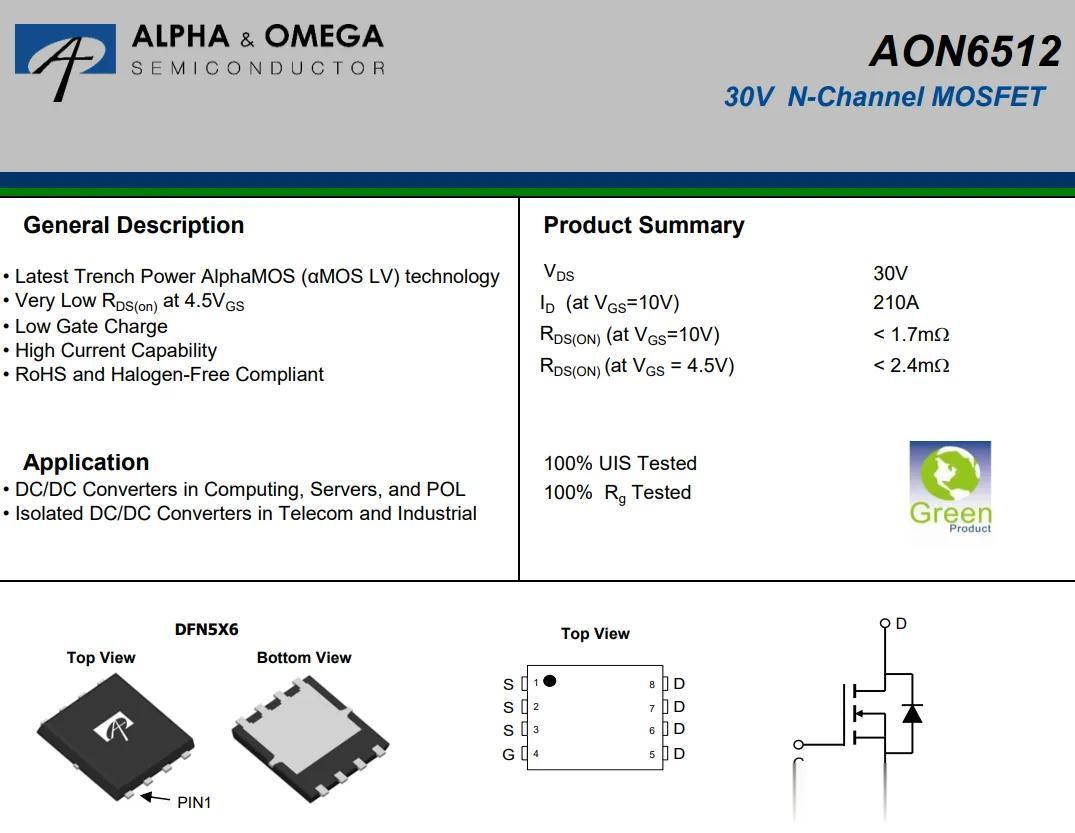

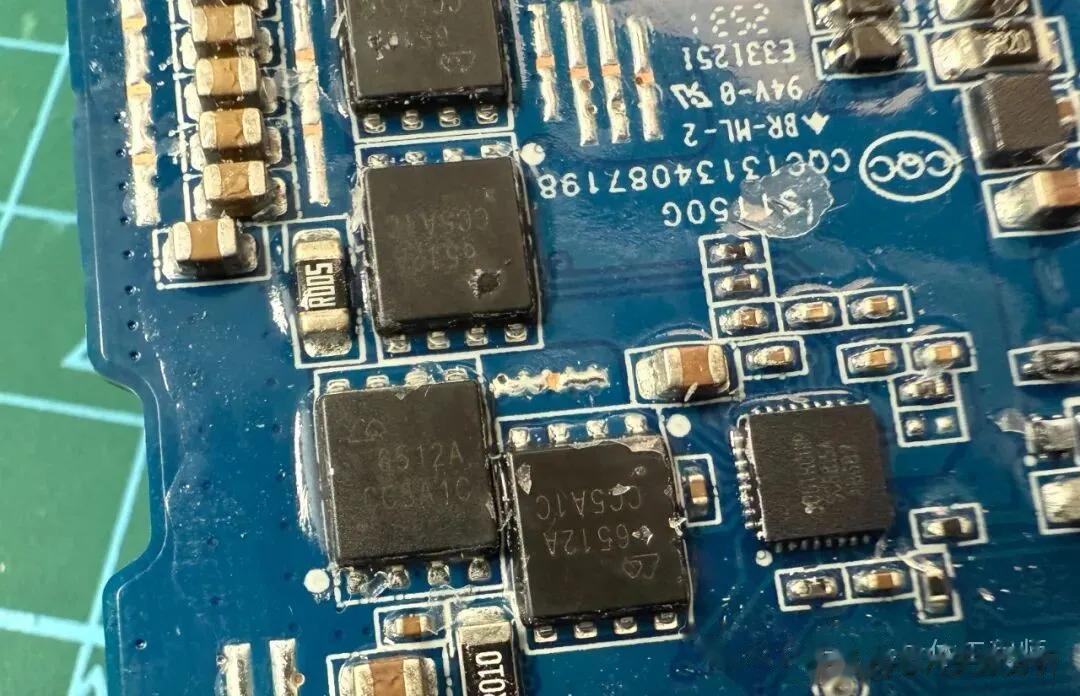

SC8815电路上的四颗外挂NMOS采用AOS万代半导体的AON6512，具有30V耐压、210A大电流承载能力，Rds(on)最低1.7mΩ@10V，广泛应用于快充设备等领域。
电池保护对管是用的领泰的LTD1534MFL，30V，130A，Rds(on)最低1.5mΩ@10V。

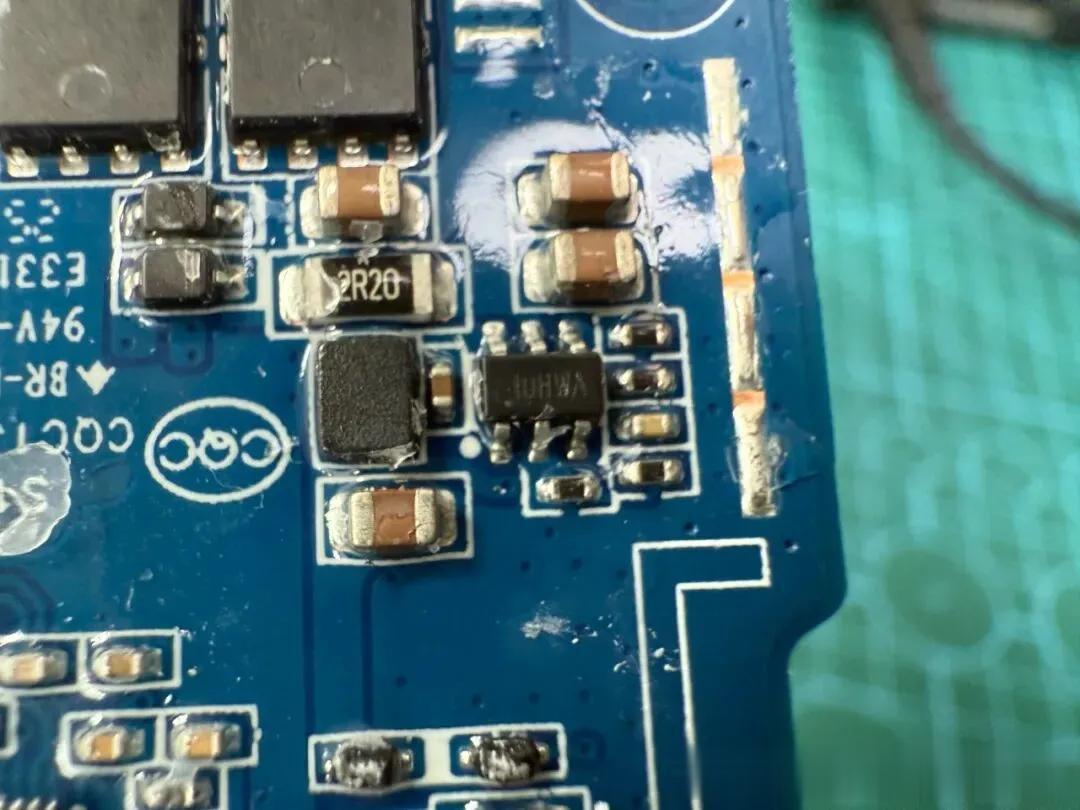

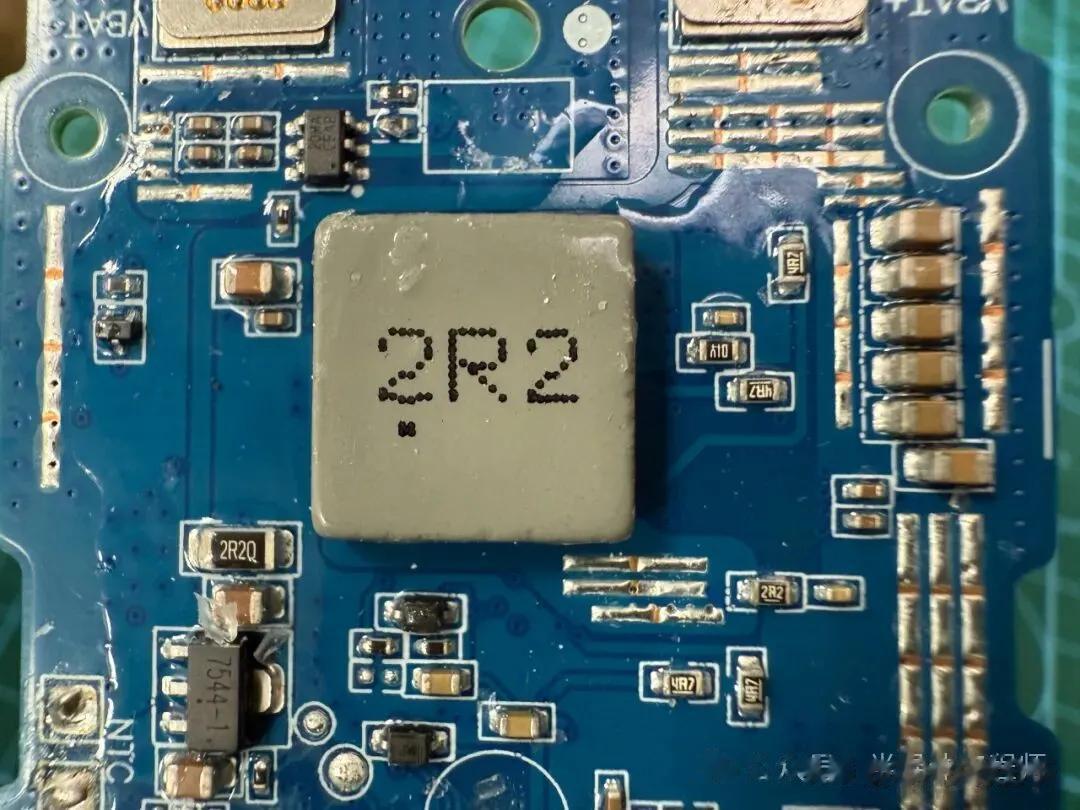

Buck-Boost 2.2uH大电感。
丝印luHWA的DCDC来自矽力杰SY8301，输入电压4.5-40V，能够输出 1A 负载电流。
电池上有NTC热敏电阻进行温度监控。

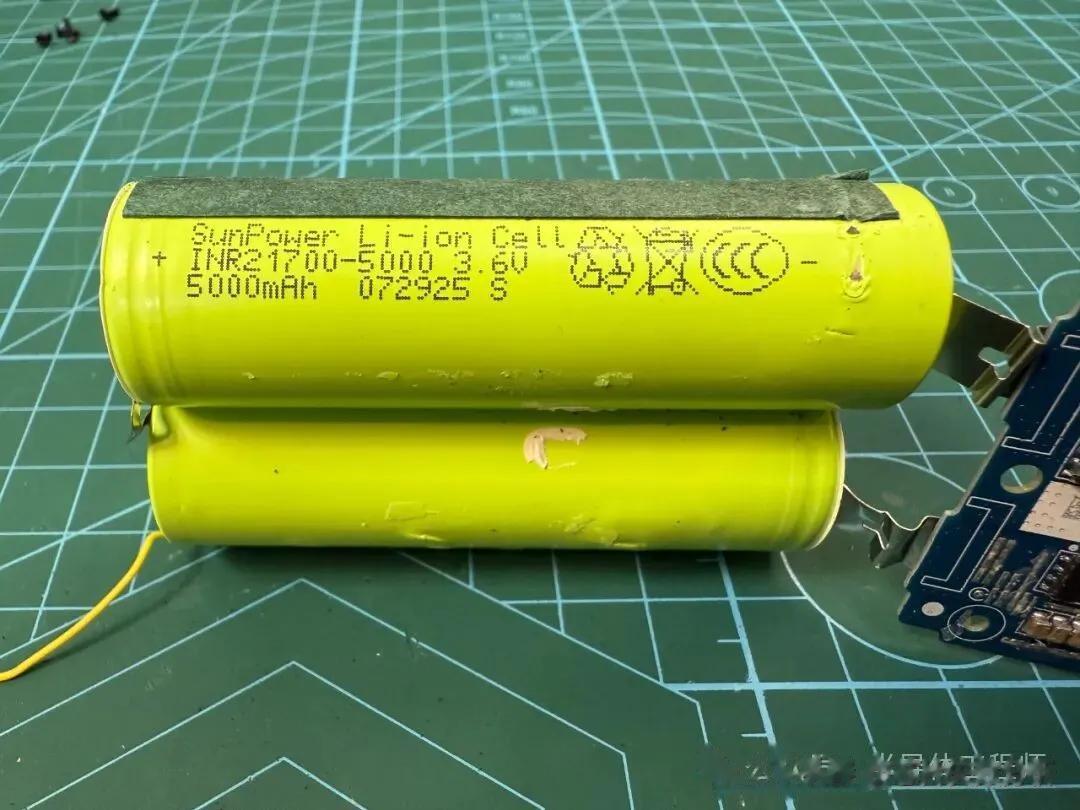

两颗串联的锂电池来自SunPower长虹三杰，型号是INR21700-5000，3.6V，单颗容量为5000mAh，瞬时放电电流能达90A，是一款性能强劲的动力电芯，通过了CCC认证。

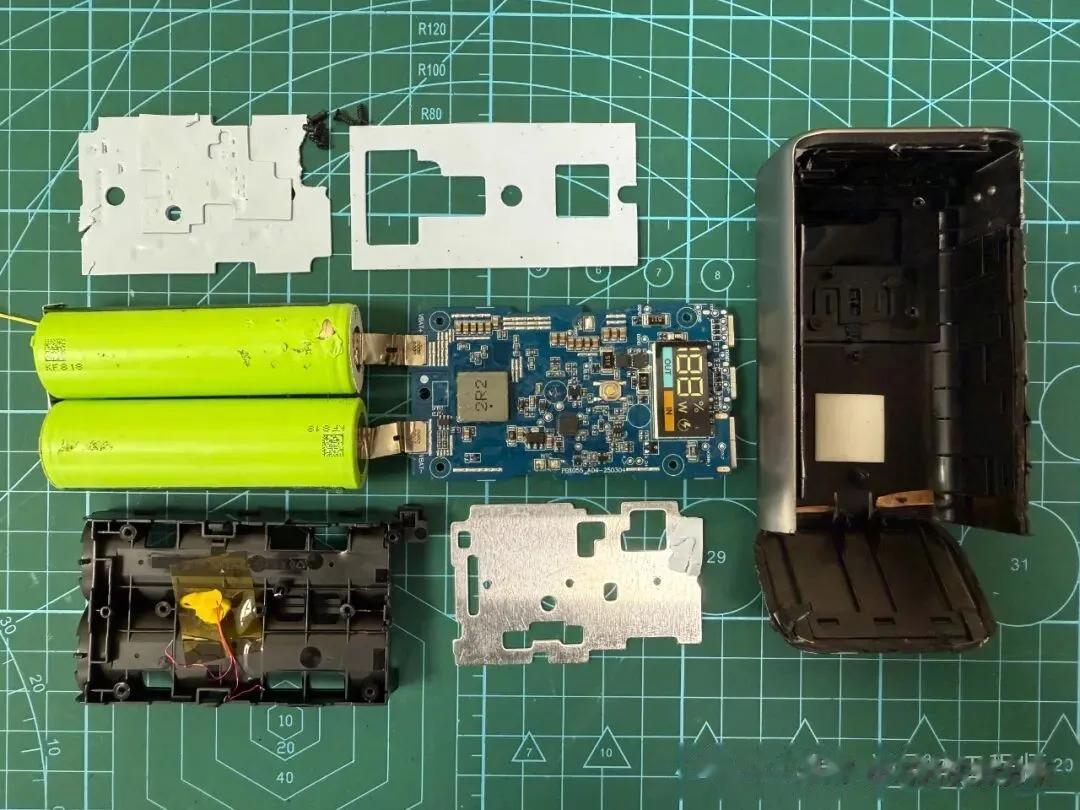

最后来一张全家福，整体做工还是非常不错的，拆成这样是装不回去了，赶紧网上下单再给媳妇儿买一个新的。
快充移动电源外出使用还是很方便的，出门在外可以快速补充手机电能，这家觉得酷态科的这个方案整体设计怎么样，欢迎留言区讨论！
