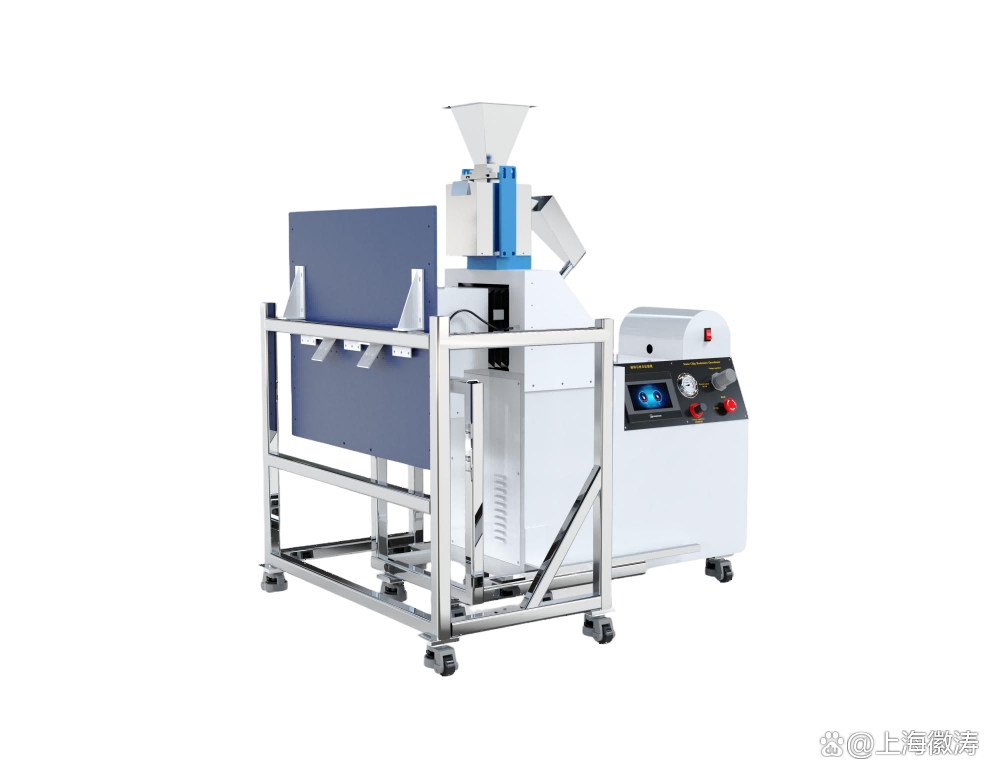

# 散热器碎石冲击试验机技术解析与应用

散热器碎石冲击试验机是一种专门用于测试汽车散热器及其他类似部件抗碎石冲击性能的专业设备。随着汽车工业的快速发展，对车辆零部件在各种恶劣环境下的耐久性要求越来越高，散热器作为发动机冷却系统的核心部件，其抗碎石冲击能力直接关系到整车的可靠性和使用寿命。

## 工作原理与测试标准

散热器碎石冲击试验机通过模拟车辆行驶过程中碎石对散热器的冲击作用，评估散热器的抗冲击性能。试验机通常采用压缩空气驱动系统，将标准碎石以设定的速度和角度喷射到散热器表面。测试过程中可精确控制碎石的粒径、速度、冲击角度和持续时间等参数，确保测试条件的可重复性和可比性。

国际上通用的测试标准包括ISO 20567-1《色漆和清漆-石屑冲击试验》、SAE J400《汽车表面涂层的碎石冲击试验方法》等。这些标准详细规定了试验条件、碎石规格、评估方法等技术要求，为散热器制造商提供了统一的质量评价依据。

## 设备结构与关键技术

现代散热器碎石冲击试验机主要由以下几个核心部分组成：

1. **碎石供给系统**：包括碎石储存仓、计量装置和输送机构，确保碎石能够均匀、稳定地供给到喷射装置。

2. **压缩空气系统**：提供高压气流，通过文丘里效应将碎石加速到预定速度。系统配备精密压力调节阀和流量计，确保气流参数的精确控制。

3. **喷射装置**：通常采用特殊设计的喷嘴，能够形成均匀的碎石流，并可通过机械调整改变冲击角度。

4. **样品固定装置**：可根据不同规格的散热器进行快速装夹和定位，保证测试位置的准确性。

5. **控制系统**：采用PLC或计算机控制，实现测试参数的设定、存储和自动运行，部分高端设备还配备视觉识别系统用于自动评估损伤程度。

关键技术难点在于碎石速度的精确控制和均匀性保证。先进的试验机采用闭环控制系统，通过实时监测和反馈调节，可将碎石速度偏差控制在±2%以内。

散热器碎石冲击试验机作为汽车零部件可靠性测试的重要设备，其技术水平直接关系到产品质量的提升。随着中国汽车工业向高质量发展转型，国产试验设备制造商正不断突破关键技术，推出具有自主知识产权的高端产品，逐步改变该领域长期依赖进口的局面。未来，随着测试方法的不断完善和测试标准的日趋严格，散热器碎石冲击试验机将在保障汽车产品质量方面发挥更加重要的作用。
