‍在射频微波系统中，射频连接器主要用于传输射频信号，传输频率范围很宽，用于雷达、通信、航空航天设备、仪器仪表等领域。今天我们来说说射频连接器高频选型与测试注意事项。

一、高频连接器选型

射频连接器的特性包括特性阻抗、频率范围、插入损耗、电压驻波比（VSWR）、屏蔽效能以及机械可靠性。在高频应用中，这些参数直接决定了系统性能的上限。

高频选型的关键考量：

1）明确系统的工作频率范围。不同连接器类型有其适用的频段，比如SMA适用于18GHz以下，而2.92mm或3.5mm连接器可支持到40GHz，更高频率则需考虑1.85mm或1.0mm等精密连接器。频率越高，对加工精度和材料一致性的要求也越严格。

2）阻抗匹配。绝大多数射频系统采用50Ω标准阻抗，选型时必须确保连接器、电缆和负载之间的阻抗一致，否则会引起反射，恶化VSWR。此外，插入损耗随频率升高而增大，需结合链路预算评估连接器带来的额外衰减。

3）机械接口类型。常见的如SMA、N型、BNC、TNC等，各有其尺寸、扭矩和密封要求。在振动或户外环境中，应优先选择带锁紧结构或环境密封设计的型号。

4）连接器的功率容量和直流耐受能力。在高功率发射链路中，需确认连接器在目标频率下的峰值和平均功率极限，避免因局部过热导致失效。

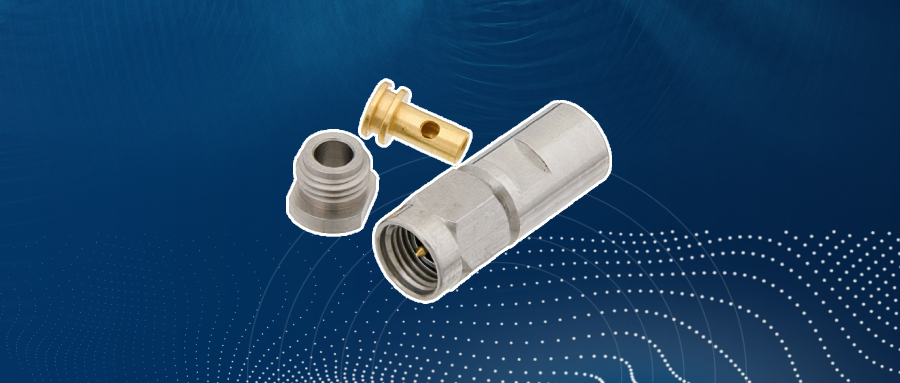

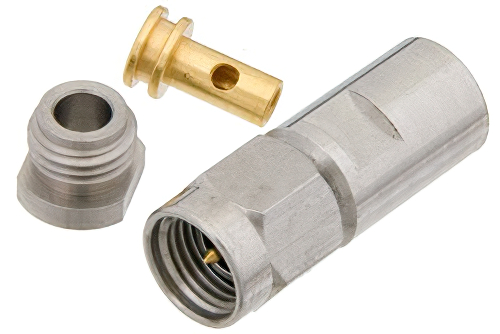

3.5mm直插式公头连接器，夹持式/焊接附件，适用于同轴电缆 PE-SR405AL， PE-SR405FL， PE-SR405FLJ， PE-SR405TN， RG405

二、测试注意事项

射频连接器的测试环节也是谨慎。首先，测试前应检查连接器端面是否清洁、无划痕或变形。微小的污染物或机械损伤在高频下会显著恶化VSWR。建议使用专用清洁工具，避免用普通布料或手指直接触碰中心导体。

其次，校准是矢量网络分析仪（VNA）测试的前提。务必使用与待测连接器类型匹配的校准件，并严格按照电子校准或机械校准流程操作。校准参考面应尽可能靠近被测件，以减少测试夹具引入的误差。在连接和拆卸过程中，应使用扭矩扳手按规定力矩操作。

此外，测试电缆的弯曲半径和扭转也应受控。频繁弯折或扭转会改变电缆的相位和损耗特性，影响测试结果的可重复性。

最后，记录测试环境条件，如温度、湿度，因为射频连接器的电气性能会随温度变化而漂移。总之，射频连接器是高频系统中不可忽视的环节。合理的选型和规范的测试，是保障系统性能稳定可靠的基础。
