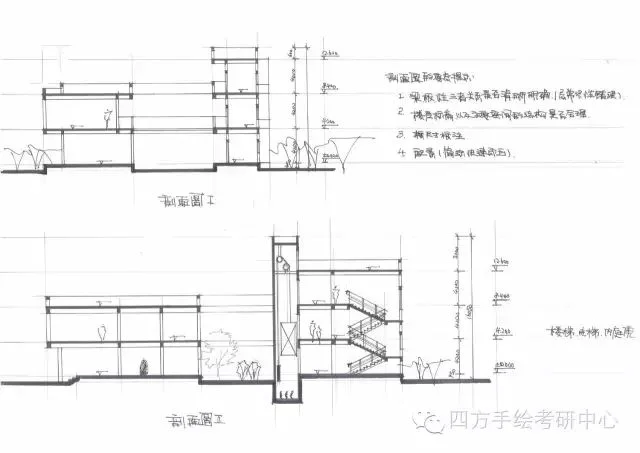

👉🏻👉🏻👉🏻需要注意一下快题中的3种剖面表达方式，根据比例和尺寸的不同，可以自行选择表达。
1️⃣剖面图主要表达梁、楼板、柱子的结构关系，以及内部空间的变化。
2️⃣在大空间例如展厅等，其屋顶的结构可以与其他部分的结构不同，比如用网架结构，在剖面上可以表达出设计意图。
3️⃣当对视线或者光线有特殊设计时，同学们需要从剖面入手去考虑。
4️⃣剖切位置一般取有特色空间的位置，比如楼梯间、中庭等。
5️⃣要有命名，比如1-1剖面图，以及标高，尺寸，室内外高差，都要表示出来。
6️⃣剖面图的比例一般要保持和立面图一致。
7️⃣可以画配景人来表达尺度和视线交流。
