大家好，我是徐小夕。架构师，曾任职多家上市公司，多年架构经验，打造过上亿用户规模的产品，目前全职创业，主要聚集于“Dooring AI零代码搭建平台”和“flowmixAI多模态办公软件”

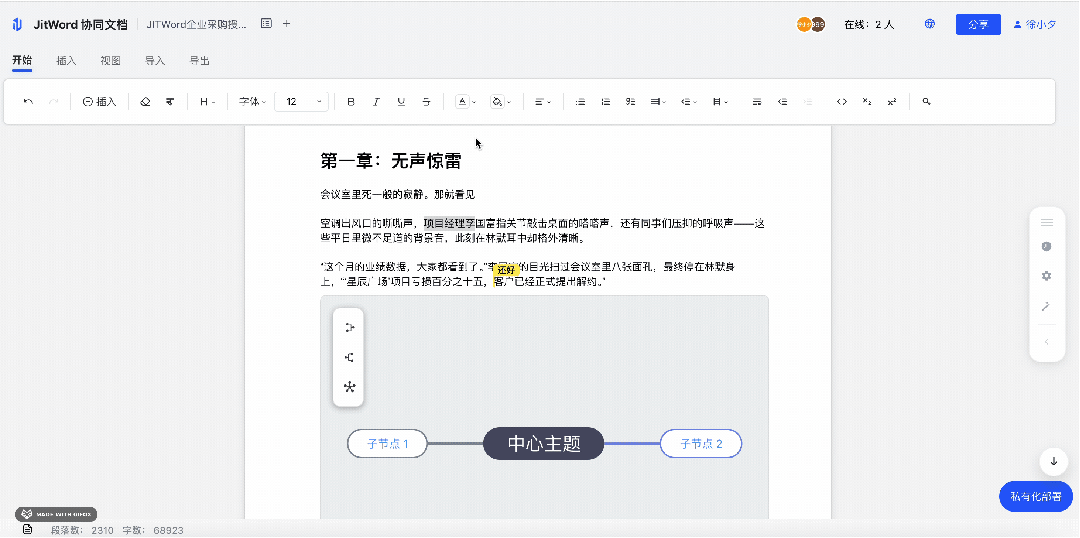

上期和大家分享了我们精心打磨的协同AI文档 JitWord：

23年的时候就开始研究工作流，记得还在技术社区写了首个 React-Flow 的中文文档：

后面结合很多粉丝和开发者的反馈，慢慢迭代，发现它可以做很多事情。

当然这两年大厂也开源了很多工作流的方案，所以我也打算正式把flowmix/flow 可视化工作流，开源一版， 供大家研究参考。

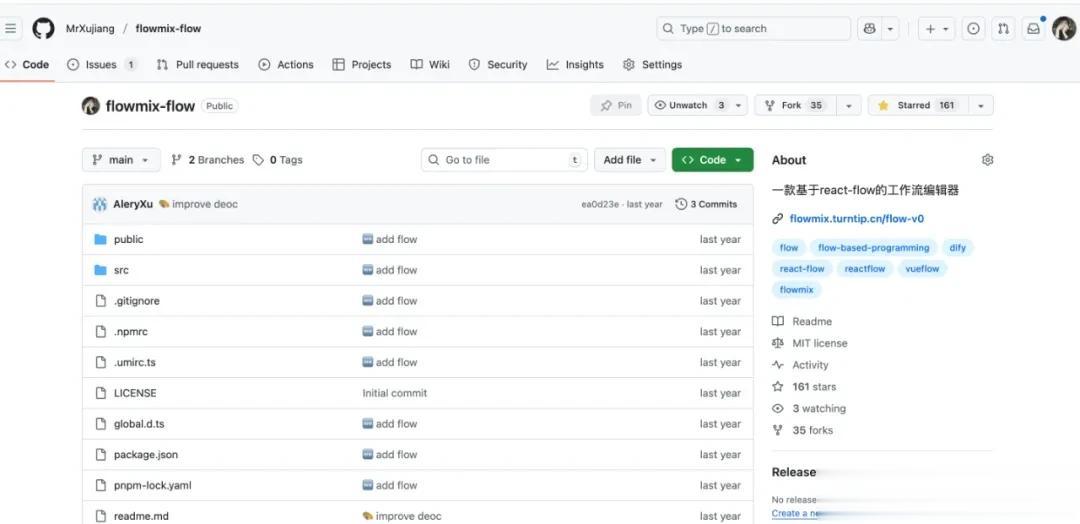

开源地址：https://github.com/MrXujiang/flowmix-flow

下面和大家简单介绍一下这款工作流引擎。

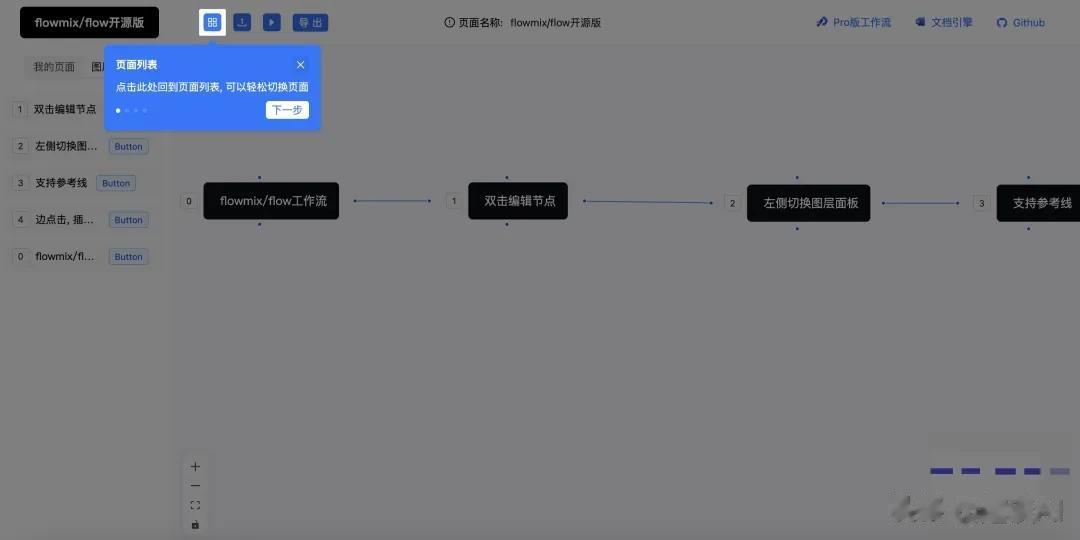

flowmix/flow 致力于提供一套开箱即用的流程可视化搭建底座, 来支撑各种复杂工作流场景的设计.

同时汲取了市面上主流工作流引擎的设计经验, 并对性能做了极致的优化, 目前 flowmix/flow 的搭建性能和所见即所得的UI更新流畅度非常丝滑. 大家可以基于这套方案，结合AI技术轻松实现 AI Agent 工作流设计平台.

接下来我就和大家介绍一下 flowmix/flow 的核心功能和使用场景. 大家也可以在下方公众号获取我们AI产品的更多资讯.

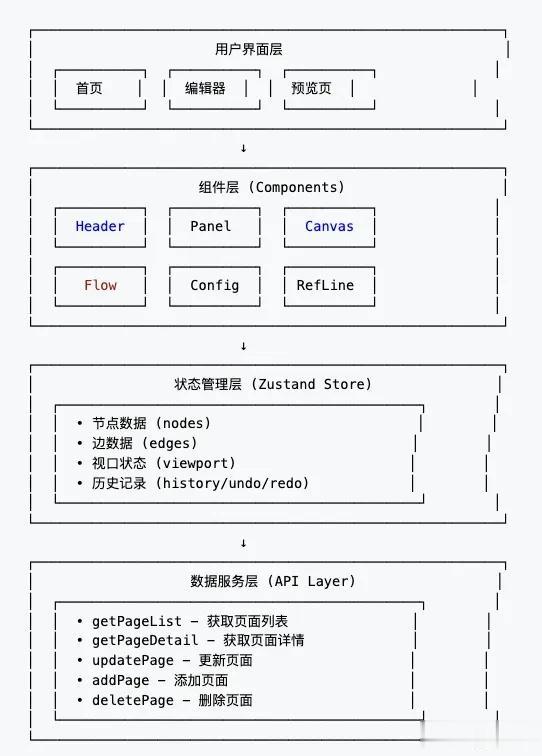

ps：大家可以基于我的开源方案，使用AI Coding，实现各种复杂的工作流产品～技术架构

下面和大家分享一下这个项目使用的技术栈，供大家参考：Umi 4.x - 企业级前端应用框架基于 React 18内置路由、构建、部署等完整解决方案支持约定式路由和配置式路由React 18 - 前端 UI 框架使用函数式组件 + HooksSuspense 懒加载优化TypeScript 5.x - 类型安全的 JavaScript 超集提供完整的类型检查提升代码可维护性和开发体验UI 组件库Ant Design 5.x - 企业级 UI 组件库提供 Button、Drawer、Popover、Tooltip 等组件内置主题定制能力@ant-design/icons 图标库流程图核心@xyflow/react 12.x - React 流程图库提供节点、边、画布等核心能力支持拖拽、缩放、平移高性能渲染引擎@dagrejs/dagre 1.x - 有向图自动布局算法支持流程图自动排版优化节点位置计算拖拽交互react-dnd 16.x - React 拖拽库HTML5 拖拽 API 封装支持拖拽排序、拖拽创建react-dnd-html5-backend 16.x - HTML5 拖拽后端react-draggable 4.x - 元素拖拽组件支持元素自由拖拽和位置调整状态管理Zustand 4.x - 轻量级状态管理库简洁的 API 设计支持时间旅行（撤销/重做）无需 Provider 包裹可视化与图表@visactor/vchart 1.x - 可视化图表库支持多种图表类型高性能渲染工具库nanoid 5.x - 唯一 ID 生成器小巧、安全、快速用于节点和边的 ID 生成axios 1.x - HTTP 客户端用于 API 请求支持请求/响应拦截classnames 2.x - CSS 类名管理条件类名组合immutability-helper 3.x - 不可变数据操作简化复杂数据结构更新react-use 17.x - React Hooks 工具集提供常用 Hooksreact-sticky-box 2.x - 粘性定位组件refline.js 0.11.x - 参考线组件提供辅助对齐功能导出功能dom-to-image 2.x - DOM 转图片支持导出流程图为图片file-saver 2.x - 文件下载支持保存文件到本地

核心功能介绍

最近更新了几个非常有价值的功能, 这里和大家一一分享一下.

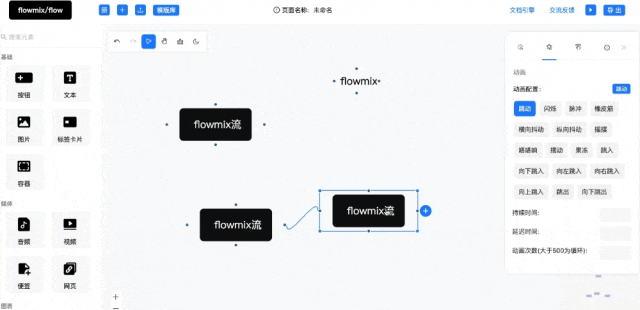

1. 支持节点动画配置

目前整套设计架构支持了多种类型的属性编辑, 比如样式, 数据, 动画等, 动画目前支持了海量的动画素材, 可以轻松给节点配置不同的动画效果, 并设置动画的时长, 次数等.

2. 支持参考线吸附

目前流程设计器的每个节点都支持参考线吸附, 大家可以更精准的设计工作流, 后续还会做更多设计辅助的优化, 让拖拽体验达到业内Top 1级别的水平.

3. 节点自动创建和自动连线

我已经实现了单机节点, 可以在节点后面自动创建节点, 同时对整个工作流进行自动连线. 后期会实现点击“+”号, 支持选择不同的节点进行创建.

4. 边的自动创建和节点自动化布局

我们可以看到,在边上点击也会出现“+”号, 并且可以在两个节点之间创建新节点, 其他节点位置会自动计算和布局. 这个方案的实现，是我写的一个布局算法, 大家可以持续优化它, 支持更复杂的布局场景.

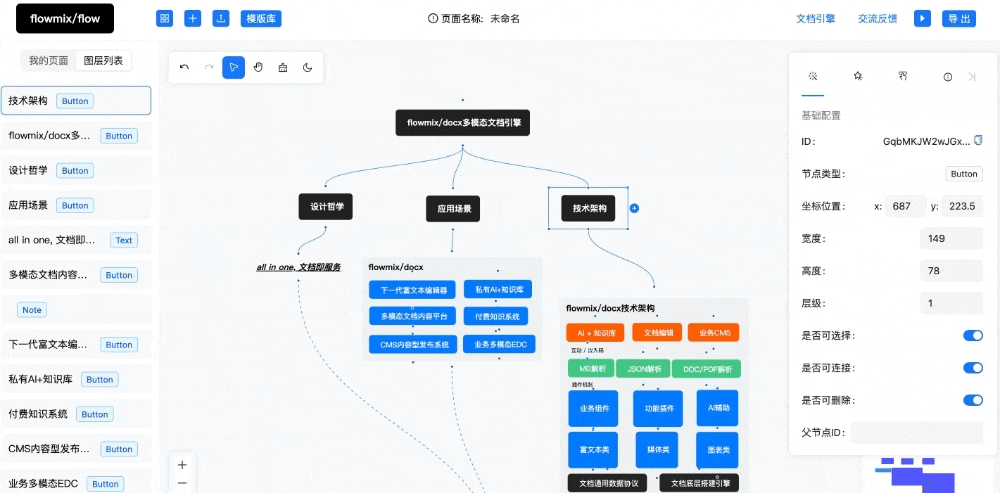

5. 可操作的图层管理面板

当这个是一个非常有用且能提高操作效率的功能，后续我会持续迭代图层面板.

开源地址：https://github.com/MrXujiang/flowmix-flow

应用案例深度剖析

我最初设计 flowmix/flow 目的是让它实现自动化 AI Agent 业务流, 后面发现它可以做的事情很多, 为了让大家更快的感受 flowmix 的能力, 我于是开源了一个流程编辑器, 也就是 flowmix/flow, 基于它我总结了几个典型应用场景, 这里给大家分享一下.

1. 产品/技术架构图设计

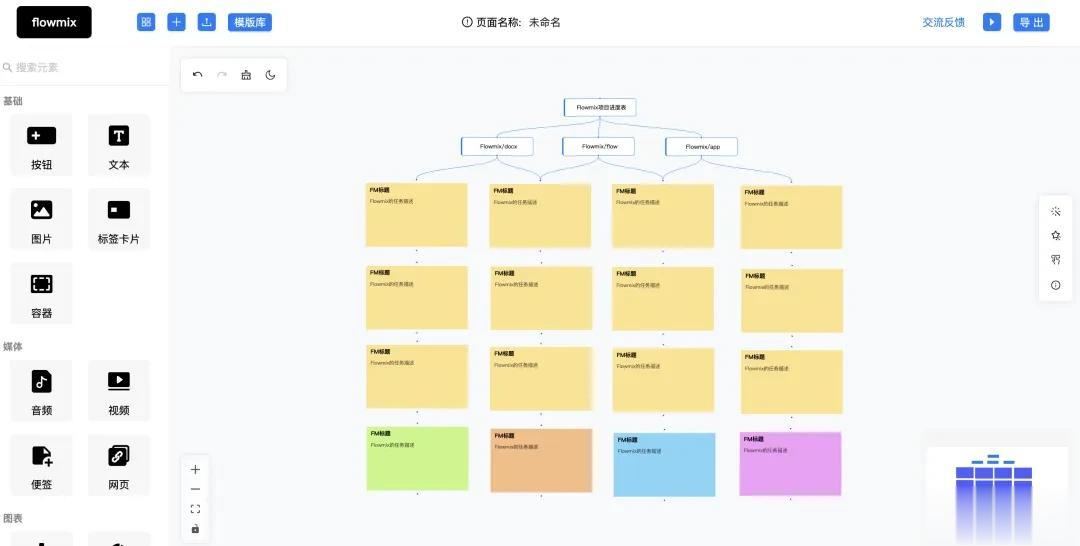

2. 组织结构图设计

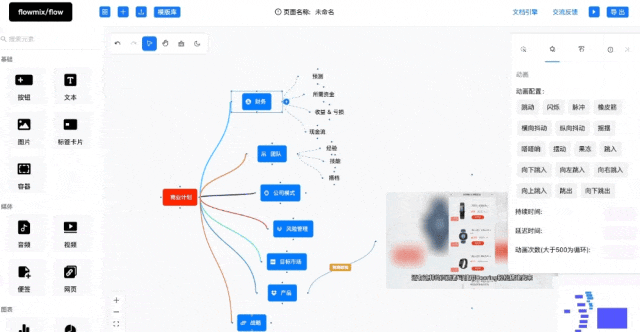

3. 思维导图设计器

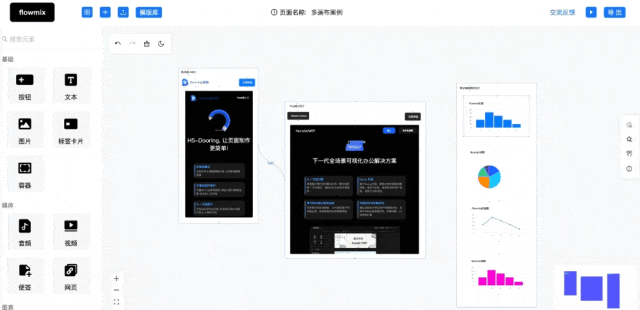

4. 多画布设计支持

5. 任务管理 + 流程看板

当然还有很多场景大家可以一起探索,欢迎大家学习反馈~

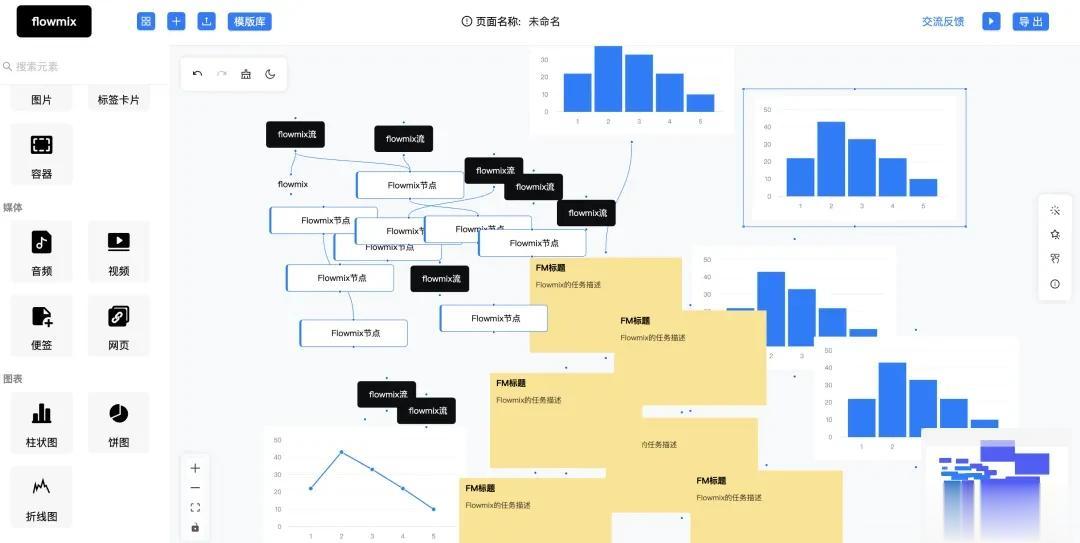

高性能设计, 支撑上千复杂节点编辑, 异步分片渲染

flowmix/flow 的节点元素不是一次性渲染到画布上, 而是一次只渲染可见区域的内容, 保证了大量节点也能轻松加载, 同时对于搭建系统的状态管理, 为了支撑大数据量的渲染和状态更新, 我对 antd form组件的更新性能做了进一步优化, 并且采用zustand 作为状态管理库.(号称react状态管理性能之王)

支持自定义节点连接线

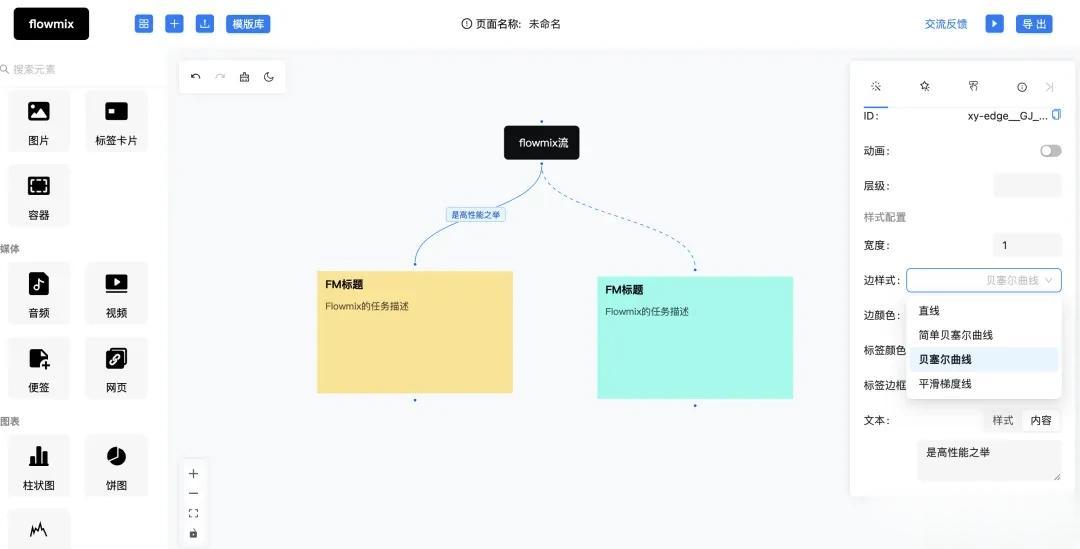

流程图的连接线是一个很重要的环节, 这里我对连接线也提供了一定的搭建配置能力, 如下图所示:

大家可以基于我的开源方案, 借助AI来实现真正的业务自动化方案.
