​​​接触器运行信号获取方法：从基础到进阶

交流接触器

在工业控制领域，获取接触器运行信号的关键在于检测其主触点是否吸合。下面从操作难度和成本两方面，梳理四种主流实现方法，帮你快速完成选型。

一、辅助触点法（首选方案）

这是工业场景中最为常用的标准方式，多数接触器自带或可加装辅助触点，其与主触点机械联动，主触点吸合时辅助触点同步动作。

- 类型：常开触点（NO）吸合时输出“运行”信号，常闭触点（NC）吸合时可作为“停止/故障”信号。

- 接线：把NO触点一端连接控制电源（如PLC的24V DC），另一端连接PLC输入点或指示灯，触点闭合即触发信号。

- 优势：与主回路电气隔离，安全可靠且动作同步；不足：依赖接触器自身辅助触点配置。

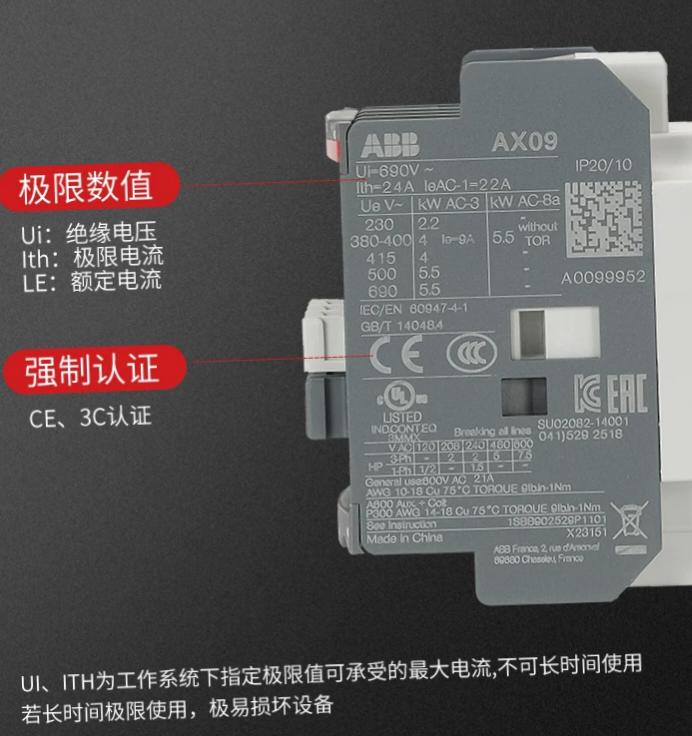

交流接触器主要参数

二、线圈电压检测法（低成本备用）

若接触器没有辅助触点，可通过检测线圈电压来判断其运行状态，本质上是捕捉“控制命令”而非主触点物理状态。

- 操作：将中间继电器线圈与接触器线圈并联，线圈得电时，中间继电器常开触点触发“运行”信号。

- 优势：成本低、接线简单，且实现电气隔离；不足：无法识别接触器机械卡阻，可能误判信号。

交流接触器主要外观结构

三、电流检测法（高级监控）

不直接检测接触器，而是通过主回路电流判断设备真实运行状态，适用于需要精准监控的场景。

- 方式：可采用“电流互感器 + 电流继电器”组合，或直接使用智能电机保护器（集成电流检测与信号输出功能）。

- 优势：能区分“接触器吸合”与“电机空转/堵转”，兼具保护功能；不足：成本较高，接线复杂度增加。

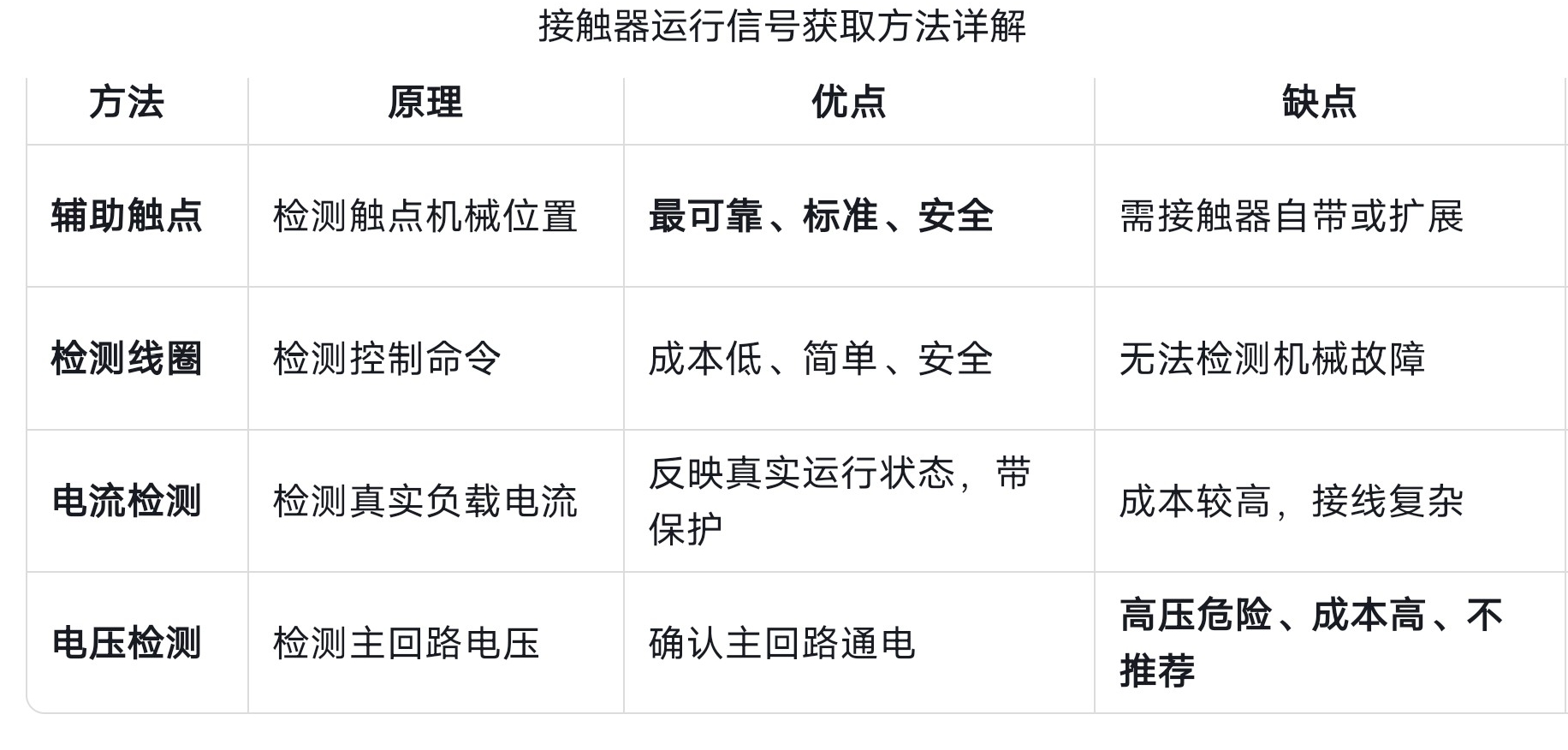

接触器运行信号获取方法

四、电压检测法（慎用）

直接检测接触器负载侧高压，需要专业电工操作并做好安全防护，工业中极少推荐。

- 原理：用电压继电器跨接负载侧两相，通电后触发信号；优势：100%确认主回路通电；不足：高压环境风险高，需专用隔离元件。

选型建议

1. 优先检查接触器是否带有辅助触点，有则首选该方案；

2. 预算有限且无辅助触点，可选用线圈电压检测法；

3. 需要完善保护与监控，智能电机保护器是最优解。
