说明：本文华算科技主要介绍双电层电容 Cdl 的信号来源，以及 Cdl 下降时可接触面积、润湿状态、离子环境、膜层覆盖和测试区间之间的关系。
双电层电容来自哪一段界面充电过程
电极浸在电解液中，表面电子和溶液反离子在纳米尺度内排布，形成电极侧电荷层和溶液侧离子层。在非法拉第电位区间，外加电位主要改变界面电荷量，电流随扫速成比例增减。
Cdl 的实验数值常由不同扫速 CV 的电容电流斜率得到，也能由 EIS 等效电路中的电容元件得到。同一电位窗口、同一电解液和同一电极面积固定后，斜率变小就对应界面充电电流减弱。采样方式保持一致后，斜率差异保留界面含义。

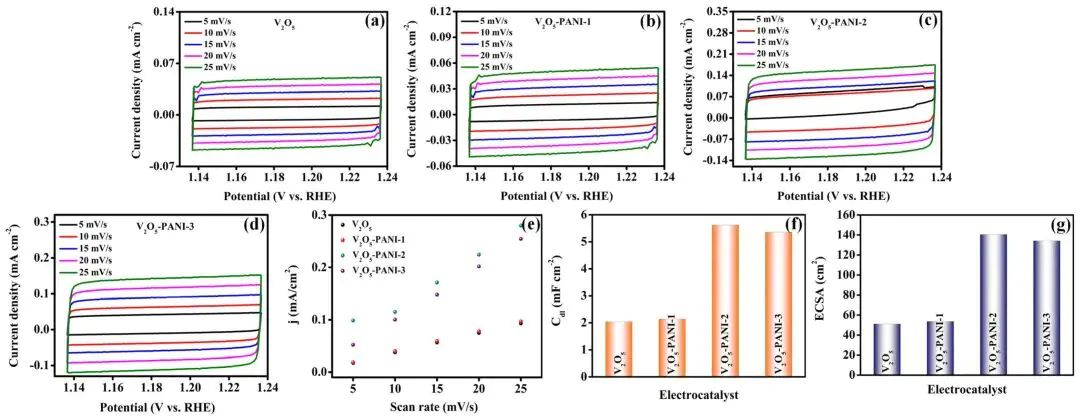

图1. V2O5-PANI 系列不同扫速 CV、2Cdl、Cdl 和 ECSA 对比，DOI：10.3390/polym18111408
CV 包络越窄，正反向电流差越小，拟合得到的 Cdl 就越低。Cdl 下降记录的是非法拉第充电量减少，随后再分辨面积、润湿、电解液和膜层变量。电极表面接近零电荷电位时，界面电荷密度处在低值区。
电位继续偏离零电荷电位后，反离子堆积增强，微分电容会沿电位坐标改变。若选取的非法拉第窗口偏移，Cdl 会跟着窗口中心、扫速点数和取流位置一起改变。
可接触面积减少时，Cdl 怎样下降
粗糙表面怎样变成电解液不可达表面？
Cdl 随 ECSA 变化，电解液可接触的固体表面越大，单位扫速下形成的充电电流越大。颗粒烧结、片层堆叠、孔口塌陷或粘结剂覆盖，会压缩外表面积、孔内湿润面积和导电连通面积。此类变化改写几何接触，并压低界面充电量。

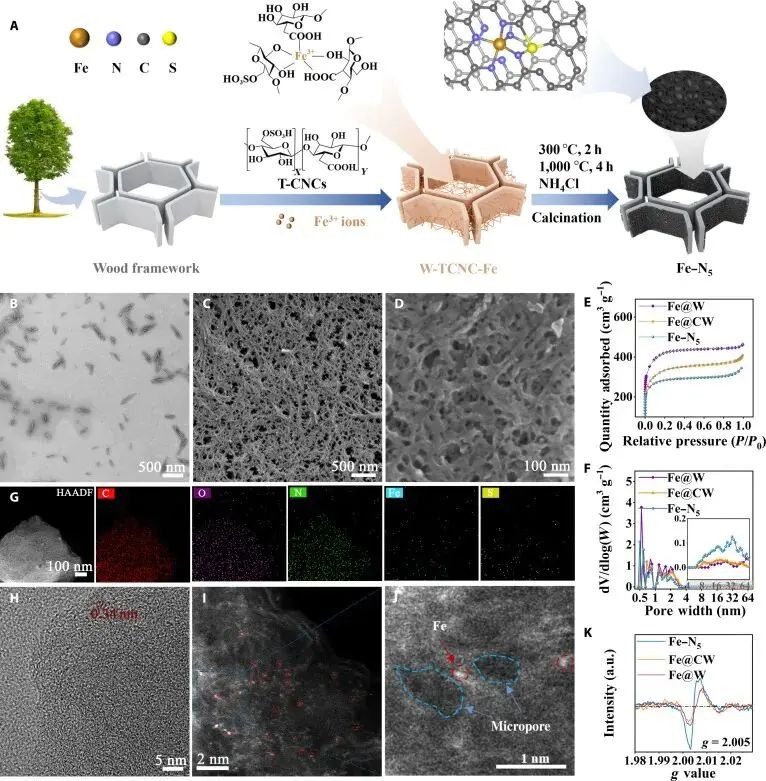

图2. Fe-N5 催化剂的合成、显微形貌、N2 吸附曲线、孔径分布和单原子位点表征，DOI：10.34133/research.1333
氮气吸附曲线、孔径分布和显微形貌能把干态孔结构、孔口连通和单原子分散放在同一材料体系内比较。若孔体积保留而电解液难以浸入，Cdl 会低于 BET 面积带来的预期。
孔径分布给出干态几何，Cdl 对应湿态离子可达区域。两者差距变大时，孔壁堵塞、亲疏水变化和电子接触中断都应放入同一变量组。
Cdl 与反应电流为什么会同步改变？
表面面积下降后，电容电流变小，反应电流还会受电子接触和离子路径限制。极化曲线、Tafel 斜率和 Cdl 斜率记录同一催化层里的反应速率、界面面积和电荷传输状态，Cdl 降低常出现在覆盖、团聚和膜层增厚后的电极上。该组合对应充电区域和反应区域同步收缩。

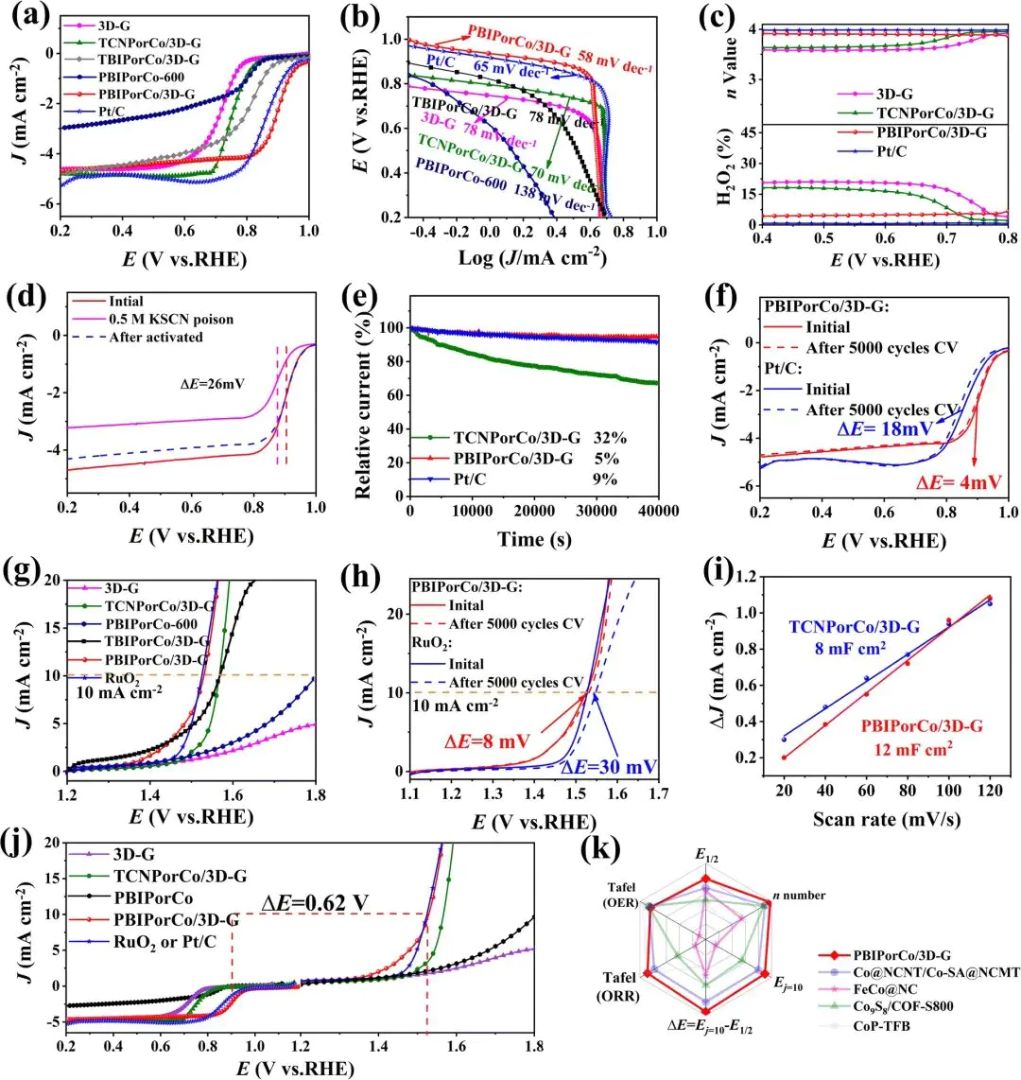

图3. PBIPorCo/3D-G 的 ORR/OER 极化曲线、耐久曲线、Cdl 计算和双功能性能对比，DOI：10.1039/d5sc02082d
Cdl 下降而反应电流降低时，界面充电面积减少，电子跨界面传递的有效区域也变窄。若极化曲线变化小而 Cdl 下降，面积遮挡或润湿不足更贴近该信号组合。此时孔结构和接触角能给出方向差异。
润湿状态和气泡覆盖怎样压低界面充电
液体接触不到的表面还会贡献 Cdl 吗？
电极表面处在干斑、气泡或疏水链段覆盖状态时，溶液离子无法贴近导电表面。该区域在 SEM 或 BET 中仍属于固体表面，在电化学测试中却不形成稳定反离子层。电流响应会沿气液固接触线附近变窄。
接触角下降代表液滴铺展增强，孔壁和颗粒缝隙更容易被电解液浸润。气泡滞留会占据表面反应区，液相接触面积和离子迁移路径变窄，Cdl 和反应电流都被压低。孔内溶液刷新速度随气泡残留时间降低。
图4. BC Ru 系列催化剂表面接触角和原位气泡演化序列，DOI：10.1038/s42004-026-02012-8
原位气泡序列能记录气泡从成核、长大到脱附的时间。疏水表面若让气泡停留，CV 背景电流会变薄，EIS 中低频弛豫还会受到气液界面扰动。气泡越难离开，电极表面被液相刷新的速度越慢。
动态气泡还会改变局部电解液厚度和欧姆降。持续析气条件下，低扫速区的背景电流更容易变窄，Cdl 拟合线斜率随气泡覆盖率降低。
电解液组成和电位区间改变Cdl数值
离子层厚度为什么会变？
Cdl 同面积、溶剂介电性质、离子半径、浓度、pH 和吸附离子相连。盐浓度升高时，扩散层压缩；大水合半径离子靠近表面较慢；特异吸附离子会改变IHP/OHP 附近电位降。离子层结构会改变单位电位差下的电荷储量。
电位区间若跨入氧化还原峰、吸附峰或析气起始区，测得的电流包含双电层充电以外的法拉第分量。背景电流会掺入赝电容、吸附电流或副反应电流，拟合斜率随窗口移动而变。窗口越靠近反应起始区，电容参数越容易带入反应电流。

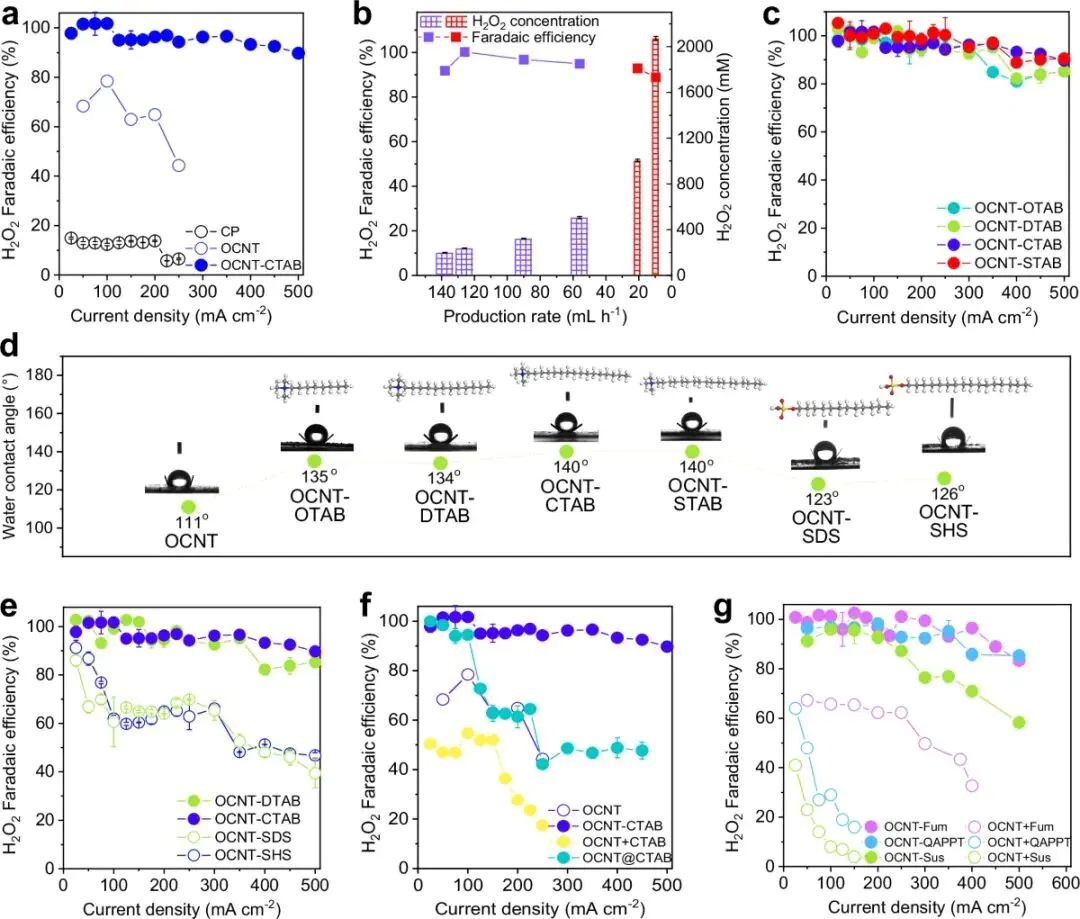

图5. 离子修饰 OCNT 的产物效率、电流密度响应和水接触角，DOI：10.1038/s41467-026-72026-2
离子修饰带来的接触角变化把表面电荷、疏水链段和界面水排列连到同一电极上。相同电极面积下，离子层厚度、局部介电环境和吸附物种改变后，Cdl 数值会跟着移动。该变化会在电流密度序列中放大。
盐浓度、离子尺寸和溶剂组成改变后，Debye 长度和 Helmholtz 层排列会变。此时 Cdl 下降可来自离子层变厚、局部介电常数降低或吸附物种覆盖。
膜层生成和工作态重构让Cdl持续下降
循环后表面为什么少了有效充电区域？
长时间电解、反复 CV 或恒电流运行会改变表面外观。金属氧化物层、聚合物膜、盐沉积、碳酸盐堵塞和污染物吸附，会覆盖导电骨架、孔口和边缘位点。覆盖层越厚，离子越难贴近原始导电表面。
若活性相在工作电位下溶解、迁移或团聚，原本参与充电的细小颗粒会合并成大颗粒。表面粗糙度降低后，单位几何面积内的电荷存储位置减少，Cdl 就向低值移动。颗粒合并会同步拉长离子到达内表面的距离。

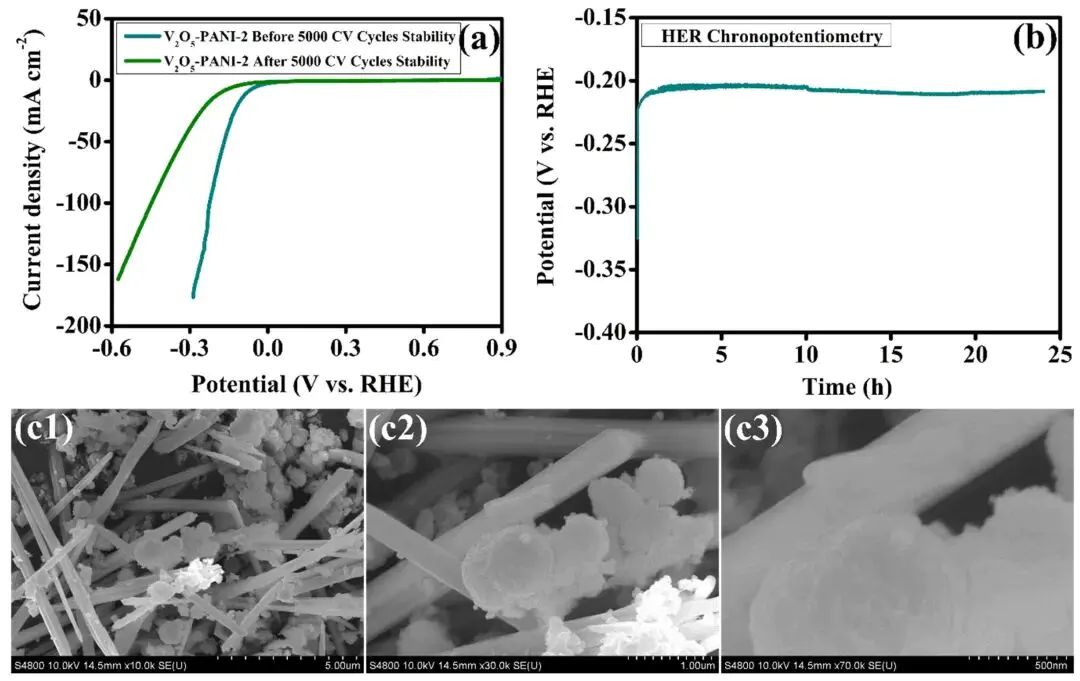

图6. V2O5-PANI-2 经 5000 次 CV 循环前后的极化曲线、恒电位测试和循环后 FESEM 形貌，DOI：10.3390/polym18111408
循环前后极化曲线位移、恒电位曲线漂移和 FESEM 形貌能对应表面覆盖、颗粒团聚和棒状骨架残留。Cdl 下降伴随电流衰减时，界面面积损失、膜层增厚和传质路径变窄已经叠加在同一工作电极上。形貌残留区和电流衰减区会沿同一运行时间变化。
循环测试后若出现颗粒黏连、边缘钝化或膜层覆盖，电解液靠近导电表面的距离会增加。电荷层间距增加会把同一面积上的电容压低。
同一材料体系内，Cdl、Rct、接触角、孔径分布和循环后 SEM 的方向相互靠近时，下降原因会集中在可达表面减少和界面膜覆盖。若只有 Cdl 下降而 Rct、接触角和形貌不变，电位窗口、扫速点数和电流取值方式成为主要变量。
