储存阶段设备装了开基本上分为依次设备，一些开关柜包括变压器，开关柜分为计量柜、pd柜等等这些东西，它的一些保护装置。

·然后就是一些功力设备，功力设备就是分为pvc跟电池，还有个就是ems控制pvc还有电池跟电网进行调度等等这些东西。

·然后另外一个就是二次设备，二次设备就是一些通讯、一些监控，所以ms也可以算在这里面。

大概是关于设备状态评价，从这几个方面用为上面去评、去考虑。

·一个是依次设备的开关柜。

·还有就是电池设备。

·另外还有一个就是大型的电站，只能运维技术也分为有些就地的一些子弹，就是定期一些巡检设备的点检，包括还有数据的记录、装的评估，这也是要做日常做一些本地的巡查的。

·然后还有个就是监控主张的实时监测，包括指令下发这块等等，这个东西也是要在本地巡查和远程监控方面去需要做的一些技术，就是要做的事。

接下来会讲大规模的储存阶段的经验，主要从几个维度上面去说。

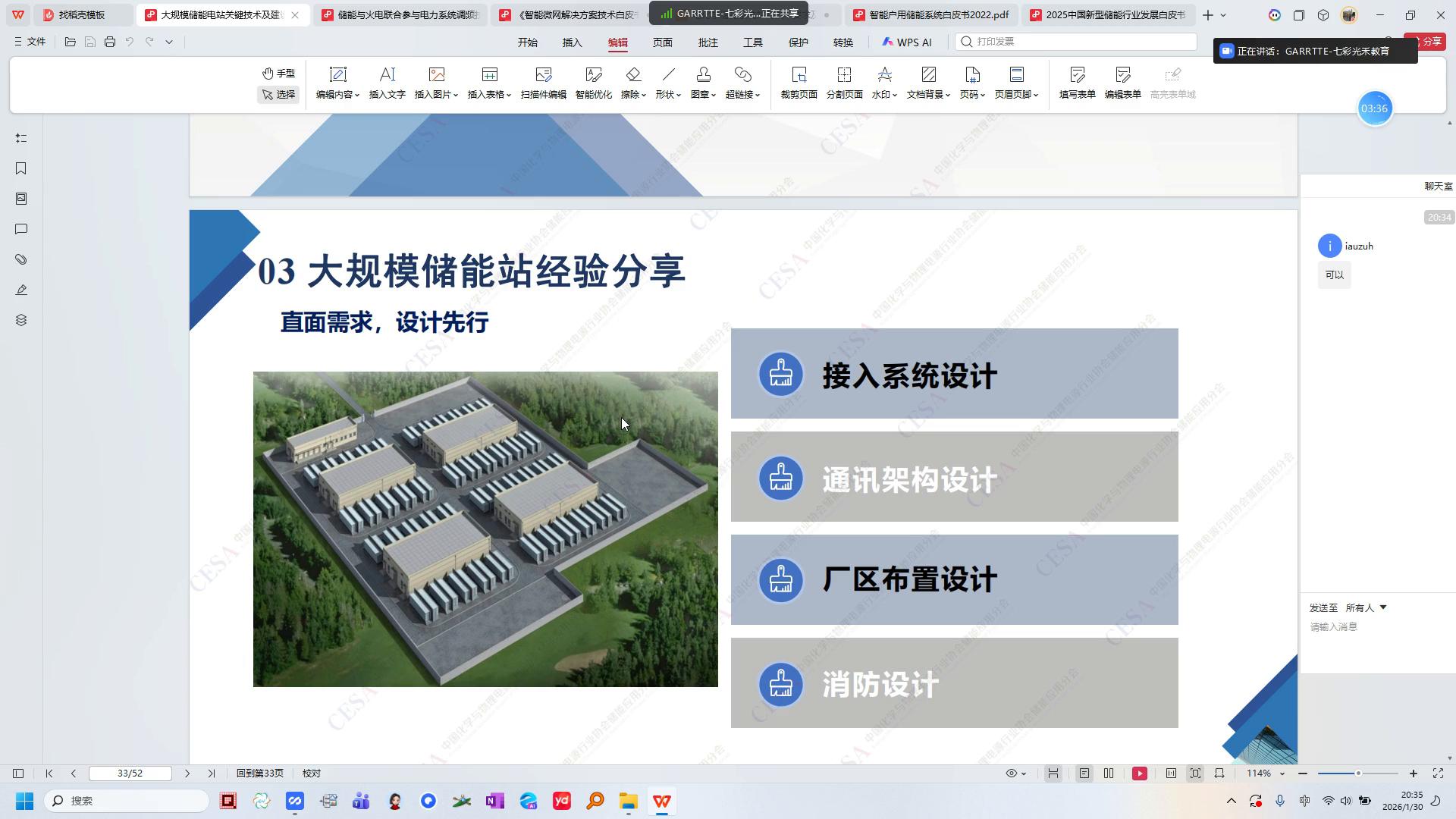

·第一个是接入，一般大家知道这个项目大型的储存电，这样怎么去接入？接入电压等级多少？接入点是怎么样的？选址。

·第二个就是整个大型车间的架构，什么叫架构？就是整个的网络通讯拓谱，网络通讯特步，就是怎么一个指针的网络，分为一个数据网、控制网还有本地等等这些设备层、控制层、监控层等等一些，包括有厂出的一个布置，就是整个大型的大规模的储存电站，在整个电站的布置就是分区，包括消防这块。

我刚才忘了忘记问了，这个就是大家能看到我屏幕的声音吗？屏幕的声音，屏幕能看到声音能听到吗？别打扰我一个人上讲。

·那就是刚才我讲的是大型储存电量，首先要考虑做项目，做项目开发做整个大型的储存项目，可能要考虑接入点水还不好，可能就这个项目就有可能就会作废，或者说这个项目无法并网，根据项目的体量选择一个介入电压等级、介入点建设。

·第二个就是网络通讯，整个通讯认路怎么管理的？设备层、占空层，还有控制层等等这些东西，包括还有数据网、控制网等等这些东西怎么去控制的？

·另外还有就是厂是布置，就是相当于储存系统，两百兆瓦石怎么分区的？怎么平面布局的？包括还有整个战场战的场战级的消防设计等等。

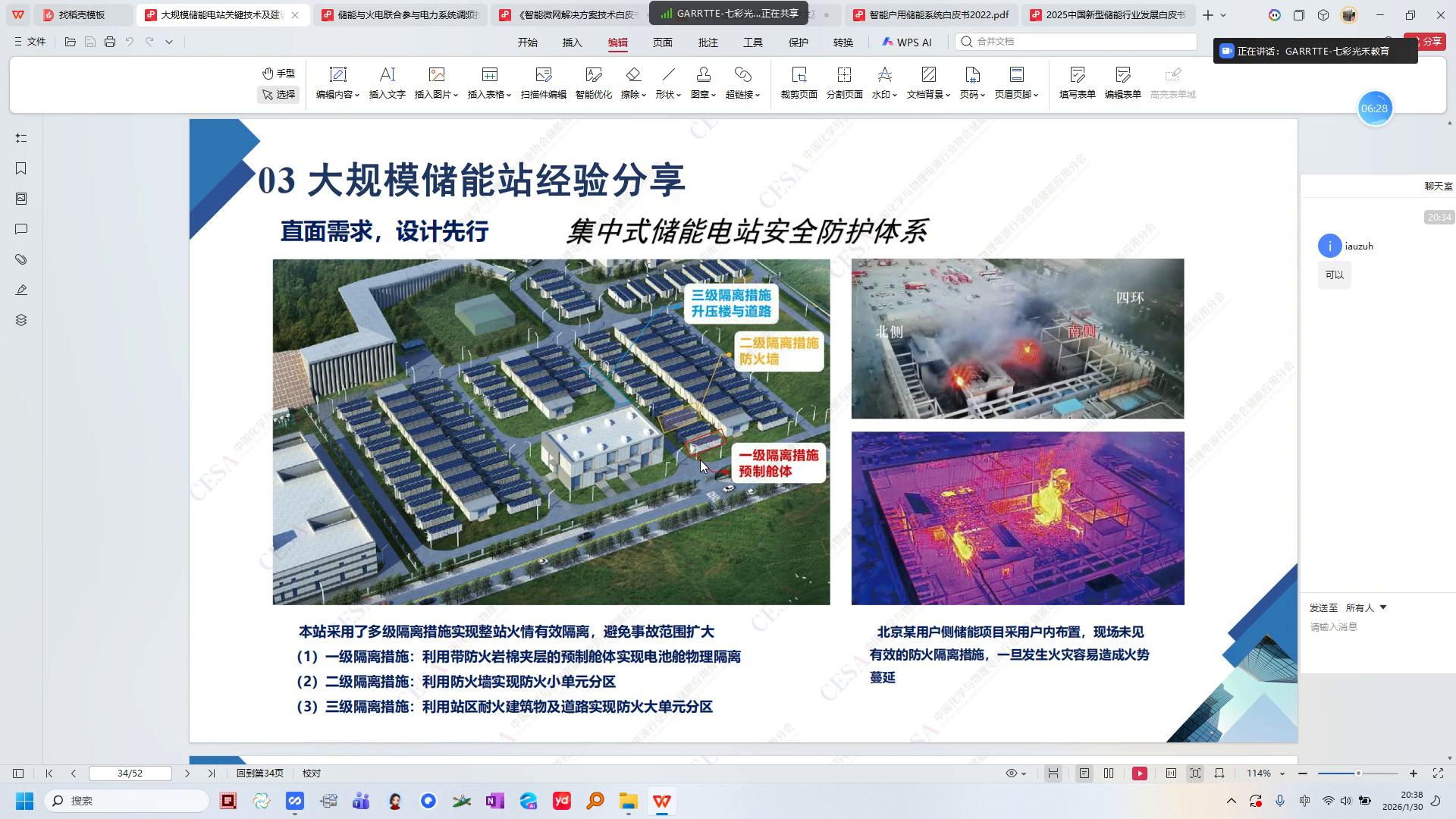

这就是最典型的纯电站打开的设。只是一个集中式的安全电站，左侧等等一下再说。右侧这个点的图就是北京大红门最典型的项目，就是大后门的电站出现着火事故了，现场没有什么防火隔离措施就会造成火势蔓延，而且是一个户内的。

右侧就是大型的储存电站，设计的时候需要考虑隔离措施、隔离测试，避免热扩散、蔓延。这边就看到没有，一级隔离利用防火延绵层、日仓进行，仓体是浴仓上面里面夹心层，这块用的是粘棉的，它是可以起到阻燃的。

还有一个就是保温的措施，就是防火活延绵层，延绵本来就是阻燃的，二级就是利用防卧墙，防卧墙就是仓与仓之间，背高背之间。如果安全间距是有的就不需要防卧墙，如果间距小就可能就需要考虑防火墙，防火墙的要求是高于仓体的高度，高度一米，同时要赖温，阻燃三个小时以上。

这是一个前提条件，如果防火墙另外就是长处，这块的分区，分区现在目前GB50148里面，二零二五标准里面都有去定义block，就是产区分区，分区就是相当于是五十二、五十兆瓦，作为block就是区域，所以这地方是也有的。

包括还有就是防火单元的分区，就是防火墙，这块也是一样的，只要安全间距预留足够就没问题。如果安全间距没有预留足够就要防火墙，因为有的厂站是因为土地面积受限，只能距离非常近，这个时候就是防火墙起作用，这是设计的时候需要考虑这些东西。

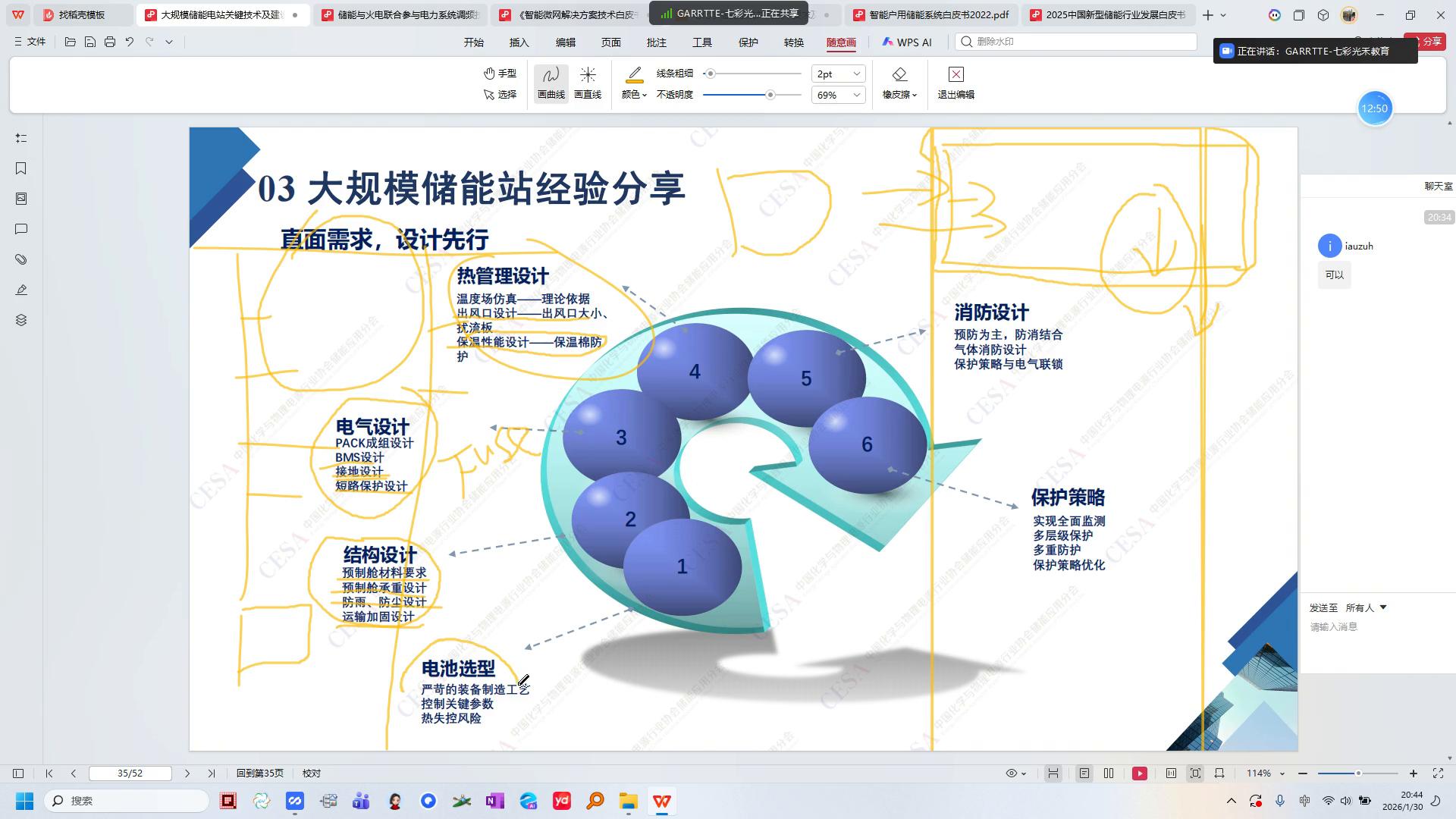

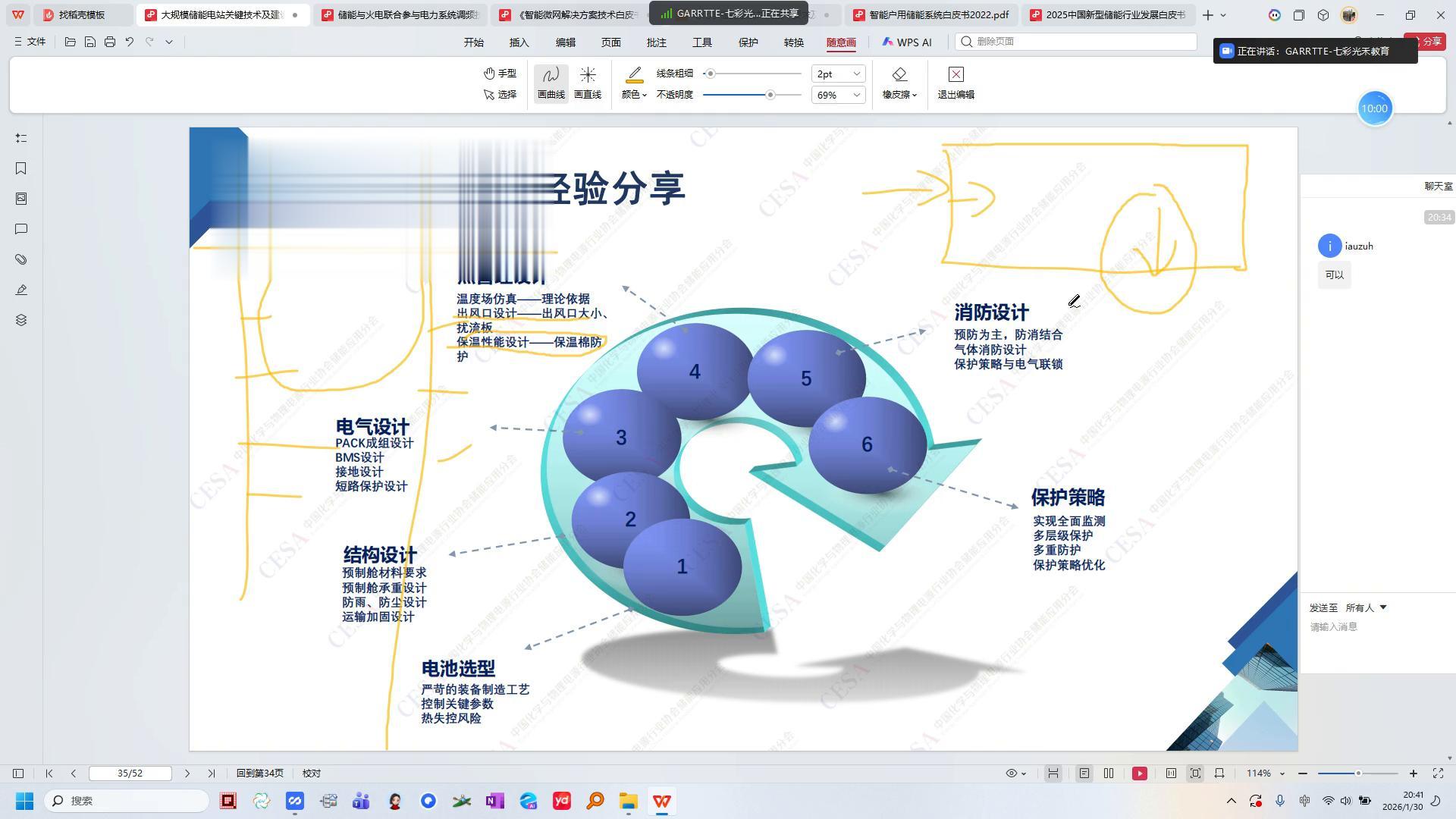

另外就是储存系统设计的时候最重要的就是热管理，还有电器结构、电池，这是产品设计时候需要考虑还有保护策略、消防设计、热光领设计，现在目前基本上是需要经营温度场的仿真，这个就是要做的所谓的出风口，进风口目前针对的是风冷的，作为储冷系统是夜冷就要管的公的是进出水口的温度，进出水口的温度。

我加个笔，不好意思，就是进出水口的问题，通过液冷板，就是有液冷机组液冷板的方式，现在目前主流量还是液冷为止，风冷的现在越来越少，之前几年的时候风冷还有一些风冷可能就是整个的温度场控制，包括还有整个的均温性，没有什么夜冷。

风冷虽然还有一个就是风冷能耗高，相对而言会高一点能耗高一点，所以这么个情况，但风冷可能价格比液冷的价格要相当于有前期有点优势，如果均温性包括人号、相对而言是微不足道的。

所以一定要做温度场的仿真，包括烟作为热管理系统需要考虑流量还有制冷量，这是两个的关键的指标。流量什么意思？就是流速，水流的速度。还有制冷量，就是发热量和制冷量的对比。

产热天津发热的时候要通过液冷板把热量带到冷却液带走，所以制冷量也是有一个指标，一个是流量，另外还有一个是均真牛，就是整个。因为将液能系统是多个液能器电池包进行串闭联进行闭联的，所以这个地方就是比如像这个管路，不好意思，管路的均留性怎么样？这是一个直管道，比如像直管道这样的一处过来之后均留性怎么样？这个是也要考虑的。

所以关于热管理设计这块需要考虑这些相关的指标。这是液能系统的另外还有仓体的保温性。什么意思？集装箱放在户外的时候需要考虑外面的热量，外面的热量是近的到舱里面去影响电池的温度。

还有一个什么意思？就是电池舱的温度相对而言是可以温度比较高的，如果放在海拔比较高地方，严寒地带，这个时候防止集装箱的热量向外扩散，一个是防止它向内辐射，所以这个时候需要考虑集装箱的臂之间的夹层里面保温措施，保温措施就保温延绵，这是要考虑一个。

所以这个地方就是要做的一些事情，就是关于热光电设计，这是产品设计的考虑。另外就是pack电器，就pack成组设计、表面色设计、接地设计、短路保护设计、熔断器、fius、继电器开关、隔离开关。

前面也有人去说了就是关于高压箱里面断路器、隔离开关去掉，这个不建议去掉，因为是要考虑匹配短路匹配的事情。然后接地，集装箱的一些接地，接地系统包括二次配电单元、表面是管理整个层。

其次就是关于结构设计，仓体的结构在前面讲了就是仓体的框架材料有什么一样，就是三四零或者钢的，包括装一下承重、框架、承重设计、防雨、防尘、运输的加固。如果陆运怀孕整个运输的载荷能不能满足？别到时候运转装潢电池是运转的路上过程中就散架了，这也不行的。还掉装过程中掉到集装箱变形了，门把它打开，这也是不行的。

防雨就是要做一些，因为集装箱是户外的机户外的产品，可能需要考虑什么？一般就是外产品要考虑防尘、防雨。ip防护等级最少是五四五四。

·集装箱一般出厂的时候会做淋雨实验，防尘主要是防风、暴风沙，尤其在沙漠地带或者内蒙古地带的时候，厂里风沙比较大，这个时候风沙如果进到集装箱或者一些机组里面、电机里面去，这样会堵转风机，转动。

·还有一个是如果一些尘灰尘进到电器仓里面去，这时候会失效，所以一般在集装箱结构设计里面需要考虑一些防尘网，还有一些折雨帘，包括材料设计、框架结构墙做一些载荷分析。

·另外就是电池的选型，要注意主要的一些相关的认证，包括制作过程、生产知识知识过程的关于材料的选择，包括相关的认证，包括电信的测试认证，相关都要做的。

·另外其实就是消防，消防是消防的概率名词，就是预防、为止、防、消结合，这是消防，是宁愿让不让它动，但是不能没有，一旦动作之后就是需要去立即扑灭。

所以一般是采用气体消防，气体消防全副集同，还有消防的策略，消防的策略跟电器的一些连锁、动作，如果正在排气腾腾需要关闭空调，这样会关闭空调，断开高压等等一些严重的侧脸，这个需要的，包括降温力、停止充放电等等这些侧脸。

·编标词的一些保护策略，包括全故障预值、充放电、sop等等这些策略，环流、保护策略、预值故障预值保护都是要考虑在整个系统设计的时候需要考虑这些东西，就是要叫和产品能不能满足这个项目需求，从这几个方面，一般写方案的时候需要从这几个方面维度上去考虑。

·审核的时候，某个公司的产品的时候需要从这几个维度上面去审核产品的合理性，功能完全就完不完善，具不具备，从这几个维度上面考虑。

·另外就是电池，这块一定要考虑低成本、长寿命，但是高安全，这个是最重要的，高安全。寿命是影响了什么？收益，经济是经济缩量是受益，如果次数比如达不到，比如七年、一年、一天两冲一放或者两冲两放，这样七年，比如打比方有个做十年是更好，后面可能就要五年或者三年的时候就回本了，站到七年那些人只有两年的收益，十年的就算是说了，就五年的收益，所以这么个情况。

bms、ems、血型设计首先要考虑一些东西，相关的一些标准法规，三四幺二零三六五四七。这些标准是要考虑一些在设计血型的时候都需要去考虑的。

还有就是一些储存系统一定要做相关的闭网测试产品的认证，包括消防运维，这上面维度上面都要考虑。

另外就是管控，就是要从产品的制造，一般就是制造什么意思？产品制造就是所谓的叫什么？f a t，f a t 的测试，不是工厂的生产制造，需要去做什么？f a t 下线测试，需要跟踪跟踪产品的生产，一般的就是工厂当验收。

工厂的施工过程中，包括一个项目施工阶段就是施工阶段，就项目项目的建设初期，土建和电器，整个过程的管控，一般有监理去管控，把一些关键的基础要求指标去考核，如果发现有些风险点需要记录，然后叫消缺。

这是关于最重要的东西，纯系统设计的时候是从要这几个月整个项目的明确分工，还有一个项目的备案，就是以最重要的一定要做到项目备案，备案手术的办理，不然没有备案，这个项目是违规的，后续往往是很难的。

设计的时候一定要采用三级防护，下面是三级防护，包括一些电子系统的防护，消防预警，预警，预警，包括应急措施。另外这个是一些入网质量，就什么意思？做一些并网测试，包括一些整个系统的施工合不合理，违不违规，有没有消防水，消防接入，等等一些还有病网点的测试，等等这都是要考虑的。

还有一个就是项目建设过程中刚才是一个风险识别，就是有没有违规操作，包括吊装，调试阶段的合规性流程是不是 ok 的，有没有去工作标制度，然后厂商是不是有具备调试技能，那个厂产站调试的时候有没有无关人员进入，还有就什么警戒线等等这东西都要去做一些管控的。

然后就是一些运维，是如果这个项目施工完了，调试完了，宾馆并往市运行完了之后什么交付，交付到什么？就是认为团队可能要需要做什么，认为一些规程，应急预案，发生一些事故的时候，应急预案，包括还有什么就是一些技能培训，这都是一些重要的事情。

另外这个项目设计的时候，这个地方就是关于运维这块的规范化，包括一些运维管理规程，还有什么运维管理，等等还有一些工具，使用用为方式，等等一些配套工具，这块东西都是要去做专项管理的，就是要进行技能培训，这都是要做的事情，人员培训只是在做难免的，问题不说了。

运维的时候需要认为什么专项评价，在前面也讲了就是分析电池数据，还有插箱的一些温度测试，通，这些测试包括冲光电响应速度都是日本人也考虑的，包括消防演练等等。

这个下面后面就不说了，后面就没什么好说的。另外还一个就是关于楚人的火电联合参与电力系统的调频。因为前段时间有人去问关于整个储轮系统的火储轮跟调频怎么去挂钩？现在是火电站跟储能怎么去问？现在说实话火电站基本是应用在调频上面很多，但为什么储能跟火电有关系跟调频有什么关系？

接下来说一下调频，背景就不说了，南方挖宝，再生能源的，前面撞击量，可再生能源，撞击量，火电水电的发展史，光伏，风电，高比例，主要的背景是高比例的新能源，像光伏，风电，接入电网的形式，电力系统发生重大的变化，这样就会面临挑战，就是风谷电价差大，电力可靠应风险增加。
