不锈钢带铝带铜带金属箔丝网印刷全攻略：工艺参数、油墨选择与HCQ-320卷对卷丝印机选型指南
金属箔丝网印刷是现代工业印刷领域的一大技术难题。不锈钢带、铝带、铜带等金属箔材料以其优异的导电性、耐腐蚀性和高精度尺寸稳定性，广泛应用于电子标牌、铭板、精密仪器面板、汽车装饰件、电路基板和功能性电热元件等领域。然而，金属箔表面的低表面能、硬度高、导热快等特性，给丝网印刷带来了一系列工艺挑战。本文从材料特性、油墨选择、工艺参数到设备选型，全面解析金属箔丝网印刷的核心技术，重点介绍横川崎HCQ-320全自动卷对卷丝印机如何助力金属箔印刷实现高效量产。

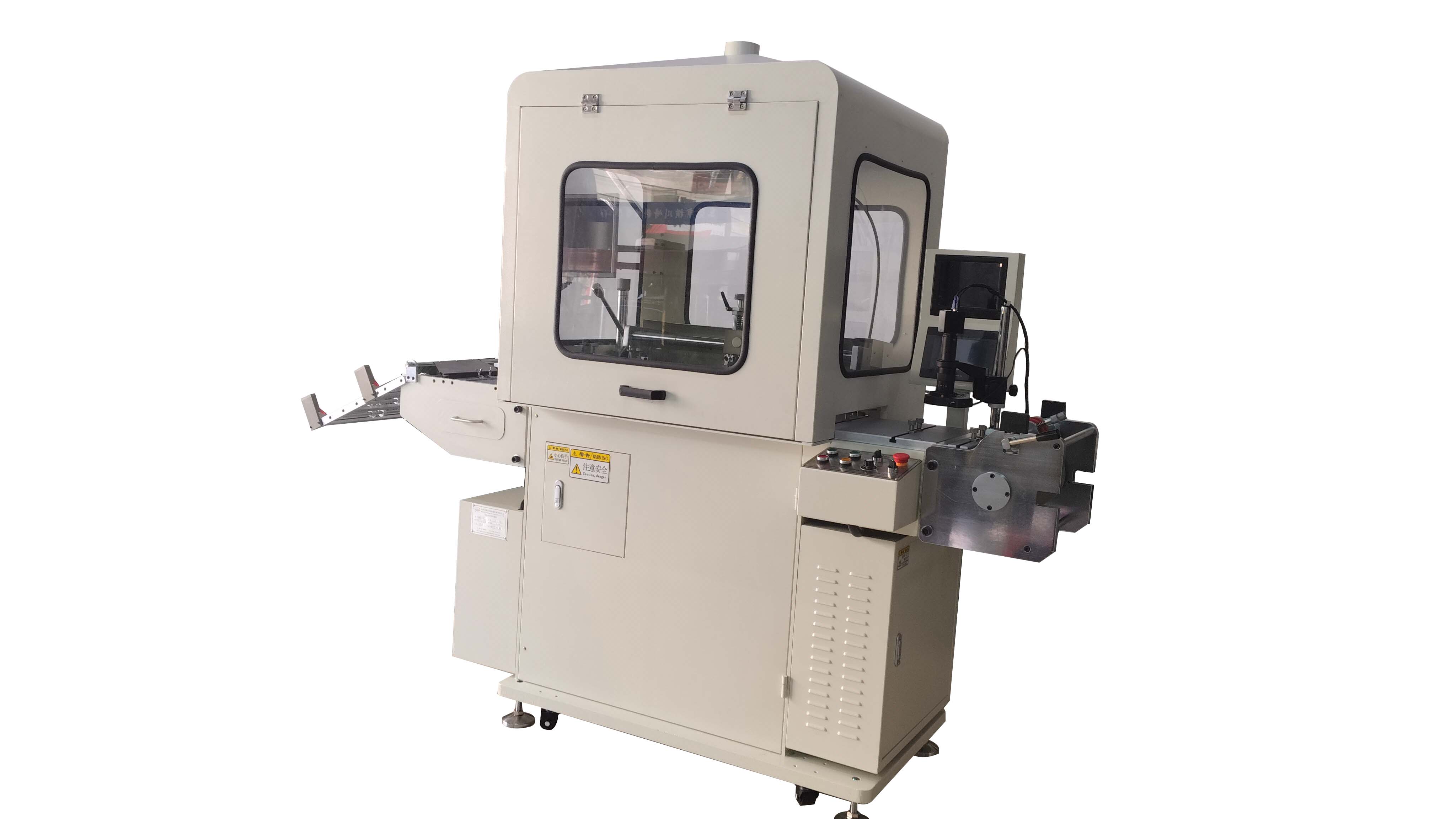

HCQ-320CCD全自动卷对卷丝印机
一、金属箔丝印应用领域与材料特性对比
金属箔印刷涵盖不锈钢带、铝带、铜带三大主流材料，各自的物理化学特性决定了不同的工艺要求：
材料类型
典型厚度
表面张力
主要应用
印刷难点
不锈钢带（SUS304/316）
0.05~1.0mm
40~45 mN/m
仪器面板、铭板、电热元件、发热膜基材
表面钝化层影响附着力，导热快导致UV固化热量散失
铝带（1060/5052）
0.03~0.5mm
35~40 mN/m
铝箔装饰标贴、LED铝基板印刷、电容器极片标识、食品包装
氧化铝膜影响附着力，质软易变形，卷材平整度难保证
铜带（C1100/C2680）
0.05~0.8mm
38~42 mN/m
导电线路、柔性电路基板、散热器铭板、电子元器件标识
易氧化变色（铜绿），需印前除氧化处理，油墨需耐铜离子迁移
二、金属箔丝印核心难点与技术解析
1.附着力难题——金属表面处理是关键
金属箔表面普遍存在氧化层、油脂污染和低表面能问题，直接丝印往往附着力不足，用3M胶带测试即脱落。专业的印前处理方案如下：
·化学清洗：碱液（NaOH 5~10%）脱脂→水洗→酸洗（HCl 5%或柠檬酸）去氧化层→水洗→干燥，处理后表面张力提升至50~55 mN/m以上
·等离子体活化：常压等离子处理15~30秒，可将金属表面能从40 mN/m提升至70 mN/m以上，是最高效的预处理方式，适合卷对卷连续生产
·底涂处理（Primer）：对于不锈钢带，印前涂覆硅烷偶联剂底涂（KH-560型），烘烤80℃×10min，可显著提升有机墨膜与金属的结合力
·不锈钢特殊处理：SUS304表面的Cr₂O₃钝化层须用喷砂（120目刚玉）或电化学活化处理，附着力测试须达到ASTM D3359 4B级以上
·横川崎HCQ-320全自动卷对卷丝印机性能
·该全电动机械式UV卷对卷丝印机广泛用于UV烘干的PET、PVC、PC、镭射商标、防伪刮刮卡、不干胶标贴等卷筒材料的丝网印刷。
·
·1本机采用全电动机械式印刷原理，无需用到气源，排除了气压不稳定的干扰；
·2本机印刷全程通过触摸屏操作，全自动电眼追踪，电脑PLC控制，伺服电机拉料和十字转换器机械拐臂控制，印刷速度更加快，套印精度更加高；
·3所有的平面台板都进行了表面防静电处理，大大的降低了台板静电对印刷材料的吸附力，进而有效的减少了材料背面的拉伤；
·4光电感应开关控制放料和收料，避免印刷材料表面刮伤，极大的提高了印刷品质；
·5本机配有除尘辊，可自动清除材料上的灰尘；
·6本全电动机械式UV卷对卷丝印机采用三段式吸风装置，可根据印刷材料要求，进行强风、弱风、关闭调节；
·7人性化的印刷预警装置，当材料印刷完毕，到达印刷设定数值，出现异常等均会预警并自 动停机；
·8光电感应开关结合变频电机调速收料，保证了收料速度与印刷速度一致；
·☆ 送料机可根据需要加装自动撕保护膜装置，送料与撕膜一次完成；
·二送料机特性1台湾品牌光电感应结合变频电机和变频器控制材料的放卷，起步匀速，加速迅速，有效的保持跟印刷主机同步。
·2驱动材料辊为包胶辊筒，避免了对材料表面的擦伤，横川崎公司送料机可以输送各种不同性质和薄厚不同的材料。
·3可以加装自动收保护膜装置。
·
·三UV烘干机特性
·1此全电动机械式UV卷对卷丝印机的UV烘干快速稳定，极大的提到了生产效率。
·2UV可增加油墨的立体感，使印刷的图案和文字更加形象逼真，更加具有触摸感。
·
机型
HCQ-320/UV
HCQ-350/UV
最大印刷面积（宽*长）mm2
300 x 300
350 x 350
最大网框面积（宽*长）mm2
450 x 550
500 x 600
台板尺寸（宽*长）mm2
360 x 450
410 x 500
最大进料宽度mm
320
370
材料放/收卷径mm
600
600
材料卷芯mm
75
75
最大印刷速度cycle/h
4200
3500
工作气压kg/cm2
0
0
功率kw
15/6
15/8
工作电压v
380
380
主机尺寸（长*宽*高）mm
2300x800x1600
2400x900x1600
烤箱/UV尺寸（长*宽*高）mm
2000 x 850 x 2000/900x600x1100
2000x850x2000
/900x600x1100
整机重量kg
≈1000/800
≈1500/1000
