在TBM掘进隧洞中，超前地质预报长期面临“占用掌子面、电磁干扰强、含水构造难识别”三大痛点。宝林隧洞穿越断裂带、含水片麻岩区，风险极高。本文基于实际工程案例，展示北京同度TST地震波成像系统与CFC复频电导探水技术如何协同作业，实现100米范围内断层、破碎带、富水带的精准定位，保障施工安全。

一、挑战：复杂地质与TBM工况的双重限制

宝林隧洞是鄂北水资源配置工程的关键控制性工程，洞身穿越下元古界片麻岩、太古界混合片麻岩，并被逆断层切割，构造不完整、围岩含水波动大。传统地质雷达（GPR）易受洞内金属机具干扰，且需占用掌子面，无法适应TBM连续掘进工况；炸药震源也被禁止。

二、解决方案：TST+CFC双系统协同

北京同度提出“不占掌子面、抗干扰、长距离”的综合物探方案：

TST（隧道散射地震成像技术）采用TD-IS编码冲击震源，8个检波器与8个激发点对称布置于两侧壁，通过方向滤波与波场分离技术，有效滤除侧壁与上下地层的干扰回波，仅保留掌子面前方有效信号。最终输出围岩波速分布与地质界面偏移图像，为围岩分级与构造解释提供依据。

TDIS编码冲击震源

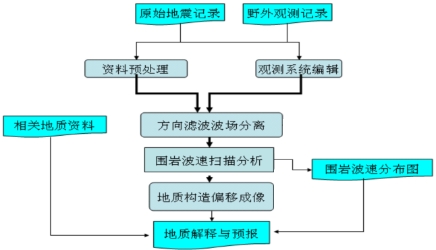

TST资料处理流程

CFC（复频电导率法）利用100kHz~10MHz中频电磁波，通过发射-接收电极阵列（3对接收电极、1对发射电极）埋入两侧围岩，基于λ/4波长相干原理识别含水界面。该技术不依赖反射波走时，避免了TBM机械与电缆的电磁干扰，预报距离达100m，可识别1-3m含水破碎带。

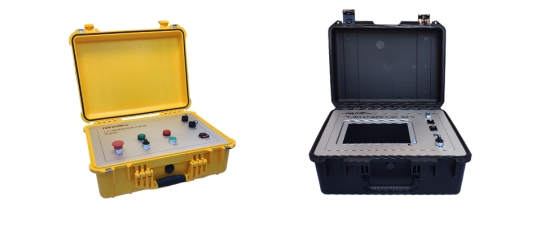

CFC激发与接收仪器

三、应用效果：成功定位断层与富水带

在桩号248+962掌子面前方，TST图像显示波速下降界面与红蓝组合带交替，判定为断层影响带；CFC偏移图像同步显示强相干异常，反演电磁波速0.158m/ns，相对介电常数3.6，判定为弱含水~富水过渡区。综合解释结果为：**桩号248+932~248+919**，长度13m，围岩波速2315m/s，推测为IIIa级，裂隙水发育，存在掉块与涌水风险。

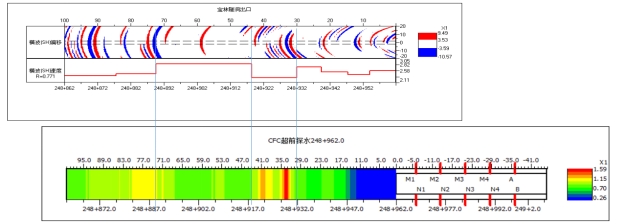

TST图像（上）与CFC图像（下）对照

表1 不良地质体统计

该段围岩为混合片麻岩，可能为断裂影响带，岩体破碎，节理裂隙发育，存在裂隙水的可能性大，水量稍多。开挖后，破碎岩体自稳性差，施工中应注意岩体破碎引起的掉块和塌方。

地质预报结果

该段围岩波速较低，在构造偏移图像上呈现有红蓝组合带交替现象，波速下降界面明显，推测为断层影响带，该段裂隙水发育，富水性较强且动态变化大。围岩稳定性差，可能出现掉块或者塌方，对隧洞开挖的安全造成威胁。建议围岩级别为IIIa级。

预报建议

开挖前施用地质超前水平钻确定富水带的存在，探测出水情况，确保施工安全。对破碎围岩进行锚杆加固，加密钢筋网防护，并进行喷浆支护。

四、开挖验证

实际掘进至该段，揭露青灰色片麻岩，裂隙发育，沿裂隙面出现线状涌水，围岩类别为III类，与预报结果高度吻合。

结语TST与CFC的综合应用，实现了TBM工况下“不占掌子面、抗干扰、长距离、高分辨率”的超前地质预报目标。北京同度将持续推动地震-电磁联合探测技术在复杂地质隧洞工程中的工程化落地。
