报价时按常规空气弯计算，图纸却要求大圆角——原本45秒即可完成的一次成形，变成多次“点弯”拼接曲线，节拍从几十秒被拉长至数分钟。许多工厂将圆角模具视为“可选配置”，用标准V模配合step‑bending（点弯）逼近目标半径。然而，这种做法带来的并非灵活，而是层层叠加的隐性成本：人工时间飙升、误差持续累积、结构强度下降、表面压痕明显，最终让承诺的品质与交付脱节。更隐蔽的是，频繁装夹与测量打断了连续生产节奏，操作员疲劳度上升，过程稳定性随之下滑。长期依赖点弯，会在报价阶段系统性低估真实制造成本，让利润被一点点蚕食。
多次压弯的陷阱：点弯背后的隐性人工成本点弯之所以诱人，在于看似“零投入”：无需购置专用圆角冲头，只需多压几次即可。但问题在于成本账算得不完整，这种“节省”往往只体现在采购端，而非整体制造成本。

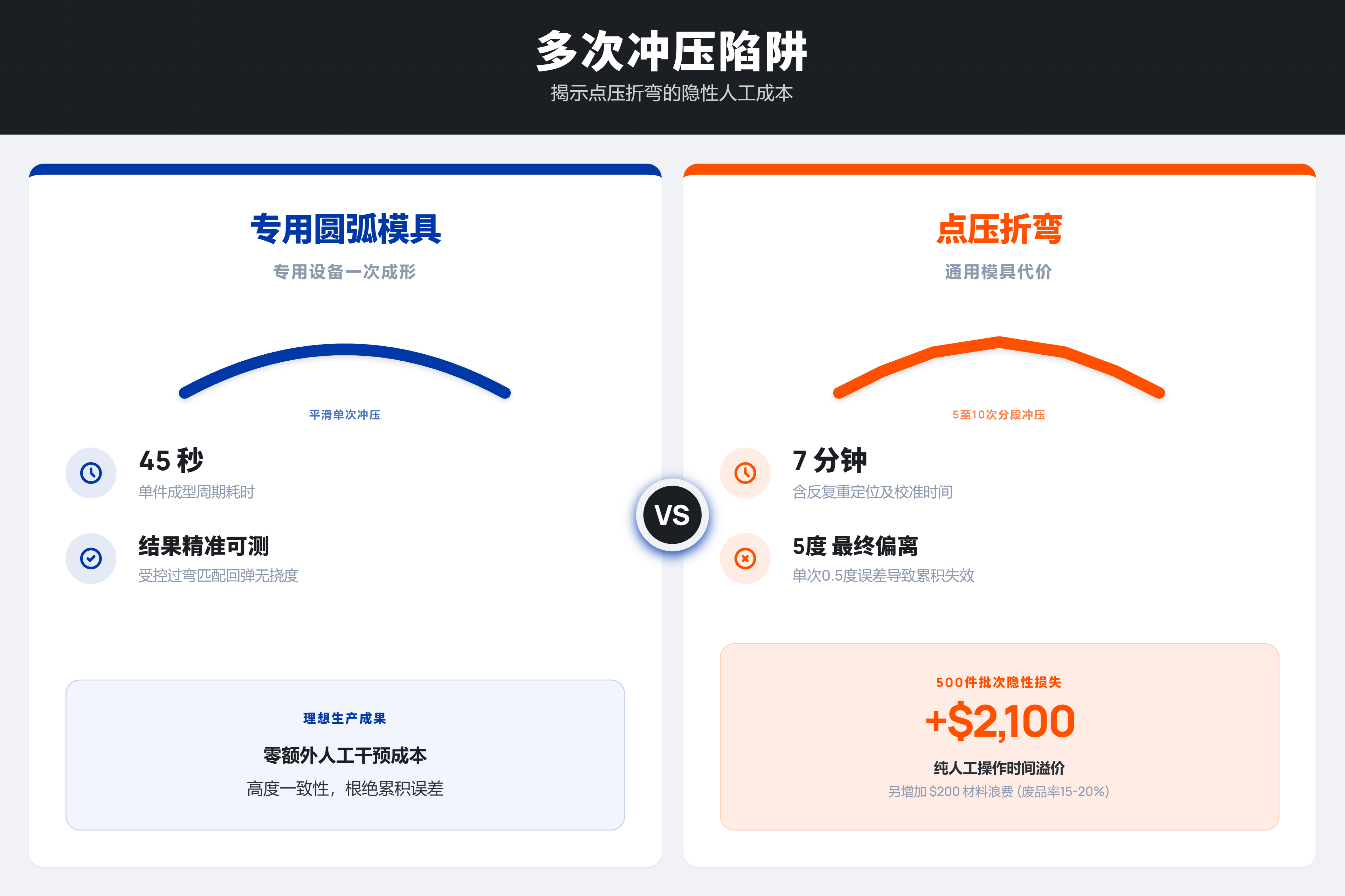

点压折弯隐形人工成本
示例：500件10ga钢制壳体，每件包含一个R50圆角。
采用专用圆角模：单次成形≈45秒。
采用点弯：需5–10次压制并反复定位，单件≈7分钟。
按$45/小时计算，额外人工成本将超过$2,100。更关键的是误差叠加：若每次存在0.5°偏差，10次后可能累计至5°，废品率增加15–20%。对于长边（>2m）工件，还容易出现“鱼尾”现象——两端半径不一致。专用圆角模可在一次行程中预压3–5°以补偿回弹，结果更稳定可控。此外，多次压制会在材料内部形成不均匀塑性区，后续焊接或装配时更易发生应力释放变形，提升返工风险。
在宽V模中使用尖冲进行空气弯：如何悄然削弱抗拉强度常见替代方案是：以小R尖冲（R5或更小）配合大V模（8–12T）进行空气弯。外观看似圆弧，实质却是“折痕式”变形，属于局部强制拉伸，而非真实的圆弧材料流动。
宽V型下模中尖锐冲头的结构危害
当冲头半径＜1.25T时，外层纤维拉应力将增加25–40%。在10ga不锈钢上，这种集中应力极易超过材料延伸极限。疲劳测试显示：使用尖冲成形约1,000次循环即出现失效；采用匹配半径（R≥V/6）时，可超过5,000次无裂纹。强行用尖冲做圆角，屈服能力约下降15%。对于承载件或处于振动环境中的部件，这种强度损失会转化为实际使用风险，尤其在低温或腐蚀环境下更加明显。
“橘皮效应”：从表面压痕识别模具匹配问题“橘皮纹”是模具匹配不当的典型信号：外弧出现0.5–1mm波纹，说明材料流动受阻。若V模过窄（<8T）或冲头过尖，金属在模肩处被拖拽滑移，外层纤维产生微裂纹。传统V模以滑动摩擦为主，软铝或抛光不锈钢极易留下擦伤，即便后续抛光也难以彻底消除。

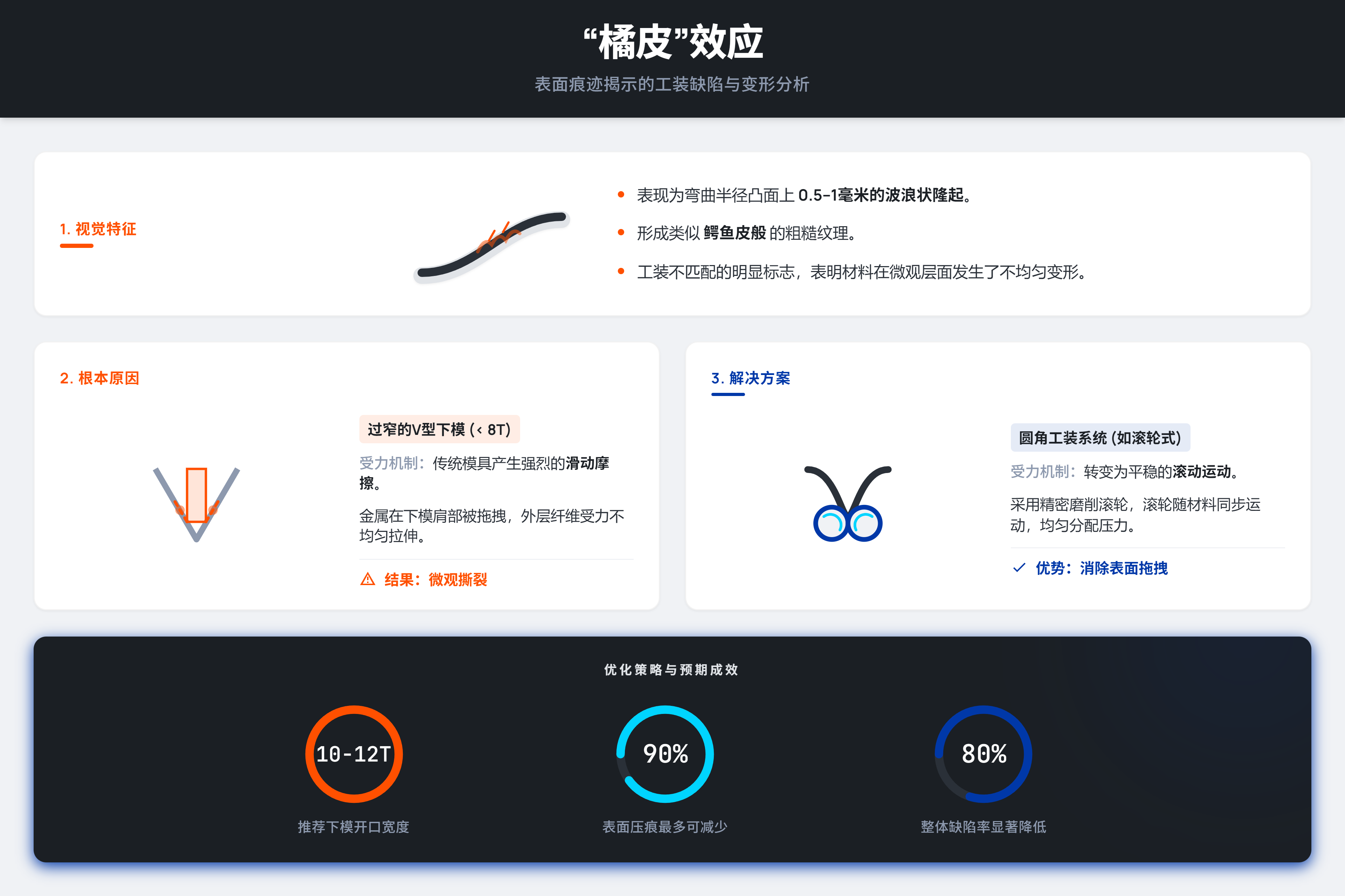

“橘皮”效应
滚轮式圆角模以滚动接触取代滑动摩擦，使受力分布更均匀，压痕可减少约90%。若已出现橘皮纹，可将V模扩大至10–12T并匹配相应冲头半径，缺陷率可降低约80%。在高端装饰件或医疗设备外壳中，这类表面瑕疵往往意味着整件报废，因此前端模具匹配远比后段修复更具经济价值。
完美曲线的力学逻辑：确保精度的关键公式大圆角并非简单“按半径选冲头”。在空气弯中，最终内半径主要由材料强度与V模开口决定，冲头仅起辅助作用。必须回归材料力学原理，并结合设备能力与材料批次差异进行试弯验证。
最小弯曲半径原则
10ga（≈3mm）板材：
按8T规则→V=24mm。低碳钢内R≈3.5mm（>1T）。
在相同条件下，304不锈钢需≥1.5T–2T（4.5–6mm），否则外层纤维拉应变可达12–15%，极易产生裂纹。
6061‑T6铝可弯至1T甚至0.75T。
对策：无需更换冲头，改用更大V模。将不锈钢V模增至10T（≈30mm），自然内R≈13.5mm（≈4.5T），裂纹风险可降低约70%，吨位仅增加约15%。实际生产中，应结合材料证明中的抗拉强度与屈服强度范围，避免不同批次之间出现不可控偏差。
回弹控制
圆角模接触面积更大，因此回弹更为明显。
10ga铝：编程89°≈实际90°。
10ga不锈钢：通常需编程87–88°。
高强钢：可能需78–85°。
若大R冲头配88°V模时行程不足，可改用60°或75°锐角V模以获得过弯空间。必要时通过试弯建立材料数据库，将回弹补偿固化为标准参数，减少现场反复调整。
K因子修正
锐角弯常用K=0.33–0.44；当R≥T时，中性层外移，K≈0.5更为合理。
以10ga不锈钢、1.5T半径为例，若按K=0.33计算，BA≈3.7mm；采用K=0.42–0.5则≈4.2mm以上。单边差0.5mm，U型件两侧即差1mm，装配时可能造成孔位错位。
车间经验法则：空气弯的“自然半径”≈V/6。K值计算应基于该自然半径，而非冲头尖端半径。多数不锈钢或铝材可从K=0.45试弯起步，并通过首件检测修正展开系数。
三种圆角模具类型——及其最佳投资回报场景整体式圆角冲模与下模组合
适用于≥500件的批量生产。一次成形替代多次点弯，在6–12mm低碳钢上节拍可缩短约40%。可控制过弯至≈78°以补偿回弹，特别适合强调一致性的结构件。对于汽车支架、机柜框架等需要重复定位的产品，专用模具还能显著缩短调机时间。
模块化嵌件式夹持系统
适用于高混低量车间的经济型方案。标准夹持体搭配可更换淬硬嵌件（½″–4″），整体成本较整体模具低30–50%。磨损后仅需更换嵌件，显著降低库存压力。通过组合不同半径嵌件，可在不更换整套模具的情况下快速切换产品，提高设备利用率。
聚氨酯模具
面向高外观要求产品：抛光铝、预涂不锈钢、建筑装饰面板。采用聚氨酯垫块包覆成形，可有效避免压痕，后处理时间降低20–30%。适用于10–14ga钢或铝材，针对磨蚀性材料的使用寿命可达钢模的5倍。配合0.015″–0.030″保护膜，可实现近乎零划伤，尤其适合对表面一致性要求极高的品牌类产品。
吨位陷阱：如何在不损伤设备的前提下成形厚板圆角厚板圆角若强行采用压底或压印工艺，所需吨位将呈指数级上升，往往超出设备的安全工作区间。
空气弯 = 1×
压底 ≈ 4×
压印 ≈ 10×
示例：0.25″低碳钢，8英尺长度，2″V模：
空气弯 ≈ 122吨
压底 ≈ 488吨
压印 ≈ 1,224吨
250吨设备若进行压印必然超载。不锈钢所需吨位约为低碳钢的1.6倍，铝约为0.5倍。建议按空气弯吨位再增加20%安全余量进行核算；当总载荷超过额定值的70%时，即存在挠度风险。忽视这一点，轻则导致尺寸漂移，重则造成液压系统与机架的永久性损伤。
模口开口比例
<6mm：8T
6–12mm：10T
12mm：12T
当V模开口过窄时，工艺将由常规弯曲转变为挤压成形，所需吨位会急剧上升。经验近似公式：Ir ≈ (V–T)/2。若需要更小的内圆半径，应选用更小规格的V模，而非单纯加深行程。适度放大V口，不仅能有效降低应力集中，还能使材料流动更加顺畅，从而获得更均匀、平滑的成形效果。
保护上横梁
长边（>8英尺）加工时必须注意：
核对板厚比（T比）与所需吨位是否匹配；
冲头R值应略小于材料的自然内半径；
预先设置挠度补偿；
校核最小法兰长度（V/2 + 安全余量）。
否则极易出现“独木舟”式变形——中部开口偏大、两端过紧。通过分段加载或配置机械补偿系统，可显著提升长工件圆角的一致性与稳定性。
“自制还是点弯”决策框架50件规则
<50件/月：可利用现有V模进行空气弯，内R ≈ V/6，满足一般需求。
≥50件/月：建议购置专用圆角模具。若单件节拍可由60秒缩短至15秒，节省的人工成本将迅速摊销设备投资。
外观关键件应避免采用点弯工艺。橘皮纹与微裂纹可能导致10–15%的报废率，并对客户信任造成长期影响。
投资回报率（ROI）测算
定制一套2″圆角冲头及模具，成本约为$4,500。
点弯人工成本约$2.50/件；采用专用模具一次成形即可节省该项费用。
投资回本产量约为1,800件。若月产150件，可在一年内收回成本；若外包单价高于$5/件，自制方案更具经济优势。同时，更稳定的成形质量还能减少检验与返工支出，提升整体产线效率。
结论：在大圆角应用中，标准V模与点弯工艺往往效率偏低、风险偏高、利润空间有限。更优解在于基于材料力学与几何匹配原理设计的精密圆角折弯模具——以一次受控成形取代多次试探式压制，将时间、强度与一致性重新掌握在车间手中，并使报
