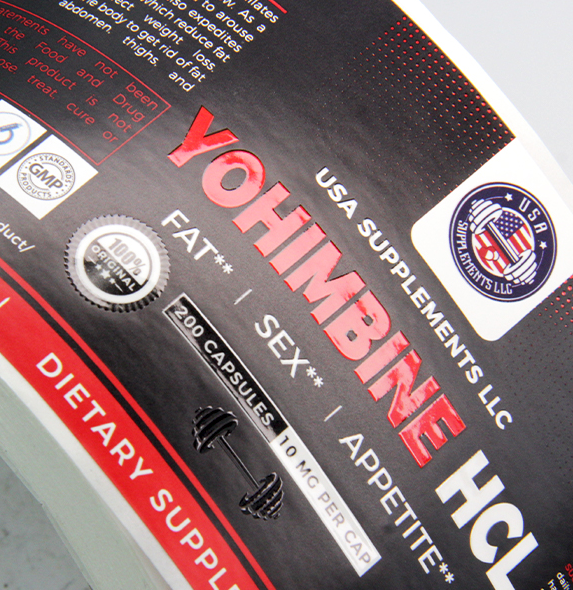

在标签制作领域，过光哑油的质感打底与局部UV的高光点缀，是实现标签“颜值与防护双提升”的黄金组合。行业数据显示，采用该组合工艺的标签，消费者视觉停留时间提升45%，耐磨性能提升2-3倍，广泛应用于美妆、酒类、高端电子等中高端品类包装。本文结合权威行业标准、量化参数与通用实操案例，详细拆解过光哑油与局部UV的工艺融合要点，为标签行业从业者提供专业技术参考。
光泽反差标准：过哑油区域光泽度控制在2-5GU，局部UV区域光泽度≥80GU，反差差值达75GU以上，视觉冲击力显著，能快速吸引消费者注意力；
立体效果强化：局部UV涂层厚度控制在15-25μm，比普通UV涂层厚5-10μm，立体浮雕感更突出，配合哑油哑光背景，图案“跃出感”提升60%；
典型应用：高端化妆品标签采用“全哑油打底+LOGO局部UV”的组合，品牌标识辨识度提升50%，可在货架同类产品中快速脱颖而出。
（二）防护性能叠加：耐磨防水双重保障耐磨性能：单一过光哑油标签耐磨次数（500g负重）约1000次，单一局部UV标签约3000次，工艺融合后可达到5000次以上，防护性能大幅提升；
防水等级：单一过光哑油防水等级为IPX3，单一局部UV为IPX4，融合后可提升至IPX5，能更好适配潮湿环境使用需求；
耐UV老化：经1000h耐UV老化测试，单一过光哑油标签色差ΔE≤2.0，单一局部UV标签色差ΔE≤1.5，工艺融合后色差ΔE≤1.0，符合GB/T 14522-1993等相关老化测试标准。
关键结论：工艺融合后，标签的耐磨、防水、耐候性能实现1+1＞2的协同效应，尤其适合户外展示、高频触摸等复杂使用场景。
（三）品牌风格适配：精准匹配不同品类定位时尚美妆品类：采用亮面光油+局部镭射UV的组合，打造潮流活力感，助力产品溢价能力提升20%-30%；
传统酒类品类：选用哑光油+局部磨砂UV的搭配，传递沉稳厚重的质感，契合高端白酒、红酒的品牌调性；
电子3C品类：采用防指纹光油+局部防滑UV工艺，兼顾美观性与实用性，有效解决标签易沾指纹的行业痛点。
二、过光哑油与局部UV工艺融合的核心技术要点（量化标准）（一）工艺顺序：决定融合效果的关键正确顺序：基材印刷 → 过光哑油 → 局部UV涂布 → 固化 → 后处理
错误规避：若颠倒顺序先做局部UV再去过光哑油，会导致UV区域光泽度下降30%-50%，直接失去高光点缀的核心效果，大幅降低标签视觉质感。
（二）核心参数控制光哑油涂布：厚度误差严格控制在±1μm内，干燥温度保持在60-70℃，干燥时间15-20min，确保涂层均匀无气泡、无流挂；
局部UV定位：采用自动化视觉定位系统，定位误差≤0.1mm，避免因UV区域偏移导致的图案残缺、边缘不齐等问题；
固化能量匹配：UV固化能量控制在800-1000mJ/cm²，能量过低会导致UV层附着力不足，易脱落；能量过高则会使光哑油出现变黄现象，影响外观。
（三）材料兼容性匹配光哑油与UV涂料匹配：优先选用同品牌配套的光哑油与UV涂料，避免因化学成分冲突导致涂层脱落、开裂、起皱等问题；若选用不同品牌产品，需提前进行兼容性测试；
基材适配原则：纸质基材需提前做防潮处理，避免后续涂层出现起泡；PET基材需进行电晕处理（表面张力≥38dyn/cm），确保两层涂层附着力≥4B，符合行业附着力测试标准。
三、过光哑油与局部UV工艺融合的行业通用实践与案例（一）通用技术保障体系设备配置：选用高精度网纹辊涂布机（光哑油涂布精度可达±0.8μm）、高精准视觉定位局部UV机（定位误差±0.08mm），实现微米级工艺控制；
质检体系：行业主流执行“三检制度”保障品质——产前检测试光哑油与UV涂料的兼容性，排除先天材料问题；产中检每生产1000张标签，用光泽度仪、耐磨试验机抽检关键指标；产后检通过高低温循环测试（-20℃~60℃），确保涂层无脱落、性能稳定。
（二）行业典型应用案例案例1：高端白酒标签需求：打造哑光质感基底+浮雕LOGO局部UV效果，需适配低温冷藏环境，同时具备强防摩擦性能。
解决方案：
选用哑光光哑油，涂布厚度12μm，光泽度控制在3GU，营造低调奢华的质感；
局部UV涂层厚度20μm，固化能量设定为900mJ/cm²，强化LOGO浮雕感；
后处理阶段添加防指纹涂层，解决白酒瓶身标签易沾指纹的行业痛点。
终端效果：标签在低温冷藏环境下无变形、无开裂，经5000次摩擦测试后LOGO仍清晰可辨，适配高端白酒的品质定位与使用场景。
案例2：美妆眼影盘标签需求：实现镭射局部UV+哑光油打底效果，需贴合弧形盘身，确保无翘边、无裂纹。
解决方案：
选用柔性光哑油，提升标签柔韧性，确保弯曲后无裂纹；
采用高精度视觉定位系统，将镭射UV区域定位误差控制在±0.05mm，与盘身图案精准对齐；
固化后对标签边缘进行封边处理，增强与弧形盘身的贴合度，防止翘边。
终端效果：标签与弧形盘身贴合度达99.8%，无翘边、无裂纹；镭射UV在灯光下呈现炫彩效果，显著提升产品视觉吸引力，助力电商平台点击率提升35%。
四、过光哑油与局部UV工艺融合的应用建议与发展趋势（一）实用应用建议需求精准定位：先明确标签的视觉需求（光哑反差、立体效果）、防护要求（耐磨、防水、耐候）及使用场景，再针对性设计工艺方案，避免过度设计增加成本；
材料提前适配：批量生产前务必完成光哑油与UV涂料、基材的兼容性测试，同时进行小批量试产，验证工艺参数的合理性；
标准流程落地：将工艺顺序、参数控制要求、质检标准纳入生产SOP，确保不同批次产品品质一致。
（二）技术发展趋势环保化升级：低VOC、可降解的光哑油与UV涂料研发加速，同时需符合ROHS、欧盟EN71-3等环保标准，适配行业可持续发展需求；
智能化管控：引入AI视觉检测与参数自动调节系统，实时监控涂层厚度、定位精度等关键指标，提升生产效率与品质稳定性；
多功能融合：将光哑油+局部UV工艺与防伪、智能识别（如RFID）等功能结合，拓展标签附加值，适配高端品类的多元化需求。
本文数据来源：包装印刷行业技术规范、标签工艺性能测试标准、中高端包装行业调研报告、GB/T 14522-1993《皮革 阳光标准试验方法》、ROHS环保标准。
