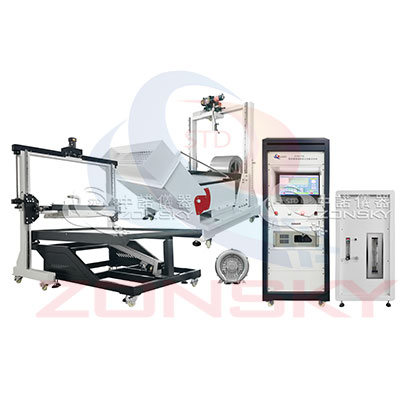

一、ZY6271 屋顶覆盖材料及光伏组件燃烧阻燃性、耐火性试验装置

1. 适用范围

适用于各类建筑物或构筑物屋面中晶体硅光伏组件与压型钢板构件的耐火等级测试，通过模拟真实火灾条件，评估屋顶系统及其组件的阻燃与耐火性能。耐火等级涵盖 A、B、C 级，分别通过燃木试验与火焰蔓延试验进行判定。

2. 执行标准

GB/T 46980-2025《光伏组件防火性能试验方法》

T/CSTM 00260-2021《屋面晶体硅光伏与压型钢板构件防火等级试验方法》

UL 790-2022《屋顶覆盖材料的标准防火测试方法》

ASTM E108-04(2007)《屋顶覆盖材料的标准防火测试方法》

3. 性能特点

甲板坡度控制：采用气缸调节，可轻松调整测试甲板的倾斜角度。

集成防火测试甲板：配备专用防火测试甲板，支持多种试验布局。

温度自动分级控制：通过自动控制阀实现不同等级下的温度精确调节。

测试温度：（704 ± 28）℃

热输出功率：316 ~ 334 kW·h

测试温度：（760 ± 28）℃

热输出功率：369 ~ 387 kW·h

等级 A、B：

等级 C：

燃气供应与控制：

液化天然气（LNG）：采用 MFM 质量流量计，实现燃气流量的高精度测量与控制。

液化石油气（LPG）：通过逆变回路调节空气流量，使测试甲板表面风速精确控制在（19 ± 8）km/h。

智能控制系统：

流量由计算机自动控制；

支持程序控制自动点火。

风道结构设计：

风道内置导流板，确保测试甲板气流稳定，免受外界扰动；

配备倾角调节面板，可调整气流方向；

燃烧器上方 58.7 mm 处安装热电偶，监测试验温度（888 ± 28℃）。

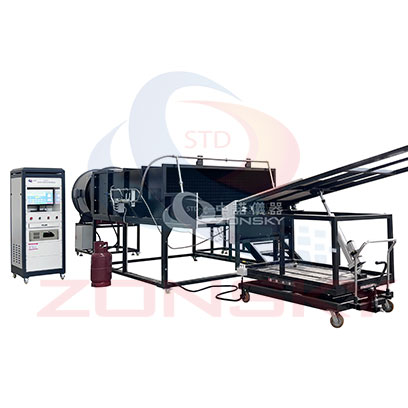

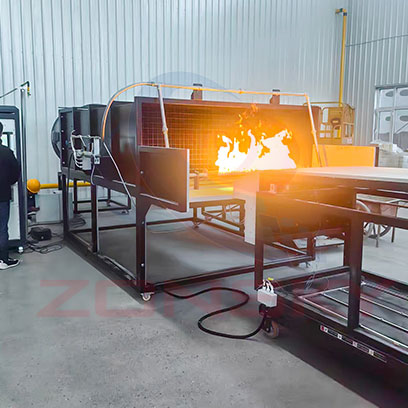

二、ZY6271A 屋顶暴露材料防火性能试验机

1. 适用范围

适用于建筑屋顶及其覆盖制品（包括绝热层、防潮层或完整系统）的外部对火反应性能测试。

2. 符合标准

GB/T 30735-2014《屋顶及屋顶覆盖制品外部对火反应试验方法》

ISO 12468-1:2013（等效采用）External exposure of roofs to fire — Part 1: Test method

DD ENV 1187:2002（等效采用）《屋顶外部对火反应试验方法》

3. 主要技术参数

试样架结构：采用金属方管与角钢焊接而成，结构稳固。

试样架角度调节：自动调节，支持不同测试角度的设定。

调节范围：0–50°，满足 ISO 12468 方法 A 及 ENV 1187 t1 中对试样最大倾斜高度 45° 的要求。

风道系统：

材质：SUS304不锈钢，厚度 2 mm；

内部布置：上部设细蜂巢式格栅，出口处设粗蜂窝状格栅。

风机性能：

最大风量：15000 m³/h；

调节方式：变频调节，由计算机自动控制；

功率：5.5 kW。

风道角度调节：采用滚珠丝杆与伺服电机驱动，自动调节角度，范围 0–35°，符合 ISO 12468 方法 B 和 C 的要求。

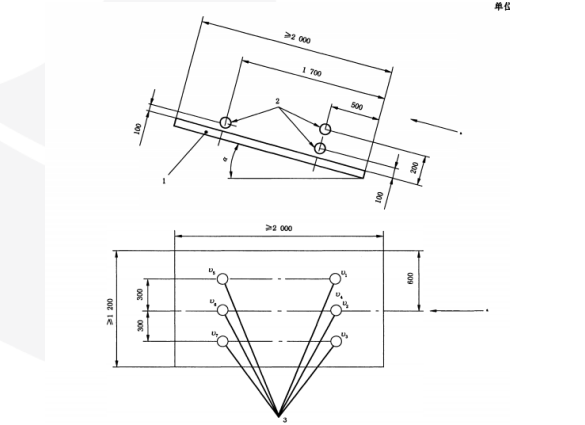

风速校准与控制：

距离校准板底端 500 ± 5 mm 处设 4 个点（v1、v2、v3、v4），其中 v1、v2、v3 距板垂直距离 100 ± 5 mm，v4 距板 200 ± 5 mm；

距离校准板底端 1700 ± 5 mm 处设 3 个点（v5、v6、v7），距板垂直距离 100 ± 5 mm。

在试样表面 7 个不同位置进行风速测量：
