1 概述

风电基础属于典型的大体积混凝土结构，其施工质量直接关系到风机运行安全与结构耐久性。由于浇筑体量巨大、水化热集中、钢筋密集、施工工艺复杂，结构内部极易形成冷缝、疏松、夹层、空洞等隐蔽缺陷。这类缺陷深埋于构件内部，仅靠外观检查和常规抽检难以有效识别，长期存在会降低整体刚度、加速劣化，甚至引发安全隐患。

大体积混凝土无损检测已成为当前工程质量控制的重点难点。常规无损检测方法普遍存在探测深度不足、钢筋网穿透能力弱、单工作面适应性差等问题，难以满足风电基础等大型构件对深部质量全面评价的需求。随着国内基础设施规模不断扩大，水利大坝、大型设备基础、桥梁承台、沉管隧道等大体积混凝土结构日益增多，行业对高精度、深穿透、可单面临测的无损检测技术需求愈发迫切。

2 现有检测手段及其局限性

目前工程中对大体积混凝土质量的评价仍以外观检查、温度监测、试块试验、表面裂缝观测、钻孔取芯为主，属于表面与抽样评价，无法覆盖整体内部质量，评价结果具有局限性与片面性。

常规无损检测技术主要包括回弹、超声、雷达、冲击回波等，其共性短板如下：

· 探测深度有限，难以达到米级深度要求；

· 密集钢筋网对信号屏蔽、散射严重，导致信噪比低、成像模糊；

· 多数方法依赖双面或多面布置，不适用于风电基础这类仅存在单一可测面的构件；

· 对冷缝、夹层、疏松等弱界面缺陷识别能力不足。

总体来看，现有技术体系与大体积混凝土深部质量精细化检测需求之间存在明显差距。

3 主流无损检测技术特点对比

3.1 声波 CT 层析成像技术

声波 CT 技术在交通、水利行业已实现工程化应用，适用于高铁墩柱、桥梁预制梁、闸坝等结构质量检测。

根据测面布置方式可分为：

·单面表面 CT：仅能反映表层约 25 cm 范围内质量，探测深度浅，适合浅层筛查；

·双面截面 CT：探测深度大、成像精度高，但必须具备两个可测面，难以用于风电基础等单面结构。

声波 CT 虽成熟，但单工作面适用性差，限制了其在风电基础等构件中的推广。

3.2 声波散射成像技术

声波散射成像源自地震勘探方法，在岩土与资源勘探领域应用广泛，天然适配单可测面检测，是解决风电基础类构件深部成像的重要技术路径。

其基本原理为：向混凝土内部激发弹性波，波在传播过程中遇到波阻抗差异界面（冷缝、疏松、空洞、分层）时产生散射波；通过密集激发与密集接收，记录散射波走时、振幅、波形特征，反演重构介质波速分布与异常体空间形态，实现深部结构精细成像。

单纯散射成像在混凝土检测中存在分辨率不足、表层干扰强、深部信号弱等问题，需通过三项关键优化提升性能：

· 提高震源频率，提升成像分辨率；

· 抑制拉姆波等表层干扰，提高信噪比；

· 引入数学相控阵技术，增强深部信号聚焦与穿透能力。

优化后的声波散射成像可在单工作面条件下实现米级深度成像，清晰识别冷缝、夹层、疏松等弱界面缺陷。

4 工程实例：风电基础冷缝检测

内蒙古某风电基础施工后发现存在疑似冷缝，为确定冷缝位置、范围及严重程度，采用优化声波散射成像技术开展无损检测。

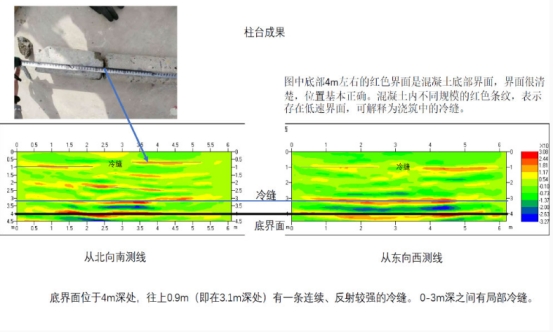

现场通过高频震源、拉姆波抑制、数学相控阵增强，获得高质量散射数据并完成成像。结果清晰显示混凝土分层界面、冷缝分布及波速分区：低速区对应冷缝及疏松带，高速区对应密实混凝土。成像揭示的低速界面位置，与钻孔取芯结果完全吻合，准确定位了冷缝空间分布，为后续修复方案设计提供了直接依据。

工程实践表明，优化声波散射成像技术可在单工作面条件下实现大体积混凝土深部缺陷精准识别，检测效率高、结果可靠、无损伤，适合风电基础、大型设备基础、地下工程底板等结构。

5 Cscan 声波扫描技术应用

同度物探 Cscan 是基于声波反射与散射原理开发的混凝土专用扫描技术，可同时输出结构成像图与波速分布图，探测深度可达 10 m，适用于风电基础、大型地基、地下室底板、大坝等大体积混凝土密实性、分层、空洞、冷缝等缺陷检测。

该技术采用高密度阵列采集与偏移成像算法，成像直观、分辨率高，可快速完成大面积、大深度扫描，符合大体积混凝土全面质量评价需求。

6 检测结果分析与工程启示

对风电基础不同高度截面开展 CT 成像分析，以颜色表征波速：红色为高速密实区，蓝色为低速缺陷区。结果显示，各截面边缘均存在局部低速异常，主要与施工浇筑、振捣、温控工艺相关。

工程启示：

· 大体积混凝土边缘区域易因散热快、振捣不充分形成疏松带，需优化施工工艺；

· 声波成像可实现缺陷可视化，为施工质量反馈与工艺改进提供量化依据；

· 单工作面声波散射成像技术具备推广价值，可纳入风电基础质量验收体系。

7 结论

风电基础等大体积混凝土内部隐蔽缺陷检测是工程质量控制的关键环节。常规检测方法深度不足、适用性差，难以满足深部质量评价要求。声波散射成像技术经高频激发、干扰抑制与相控阵增强后，可在单工作面条件下实现大体积混凝土深部高精度成像，精准识别冷缝、疏松、分层等缺陷，成像结果与钻孔取芯一致性好，工程实用性强。

未来需进一步优化算法与设备，提升复杂工况适应性，并推动技术标准化，扩大在水利、交通、能源等重大工程中的应用，为我国大体积混凝土结构质量安全提供可靠技术支撑。
