背景:

做锂电负极工艺的人，谁没被辊压两大噩梦折磨：

辊压粘辊频繁停机、辊压后剥离强度反而断崖下跌

很多人以为是辊压压力、温度没调好，已有博早已点明真相：

问题从来不在设备，而是CMC-SBR粘结网络从配方到工艺全线失控！

一、看懂微观结构：你的极片，从这里埋下隐患

先看负极最核心的微观粘结结构：

- 活性物质颗粒：石墨储能主体

- CMC网络：刚性网状骨架，分散浆料、锚定颗粒与铜箔

- SBR颗粒：柔性橡胶粘结剂，填充空隙、提供界面附着力

- 铜箔：集流体承载基底

我们最不希望粘结剂过多，尤其是SBR。

CMC搭骨架、SBR做粘结，二者配比一旦失衡，辊压必出问题。

二、辊压粘辊根源：SBR过量，高温高压直接“溢胶粘辊”

辊压是高温+高压+强挤压的极端环境，粘辊本质就是粘结体系失效外溢：

1. SBR超标，热融析出粘辊

SBR属于热塑性橡胶，受压受热极易软化。一旦添加过量，橡胶颗粒直接渗出涂层表面，死死粘在钢辊上，轻则掉料、重则必须停机清理。

2. CMC/SBR配比失衡，粘结网络直接崩塌

CMC太少→骨架支撑不足，石墨抓不住，辊压松散掉粉；

SBR太多→弹性粘结过剩，既粘辊又堵孔隙，导电、力学性能双双下滑。

3. 制浆分散不均，局部粘结剂抱团

搅拌不良导致SBR、CMC团聚结块，局部浓度超标，辊压时率先发粘，成为粘辊突破口。

4. 工艺管控缺位，放大失效风险

极片含水率超标、辊压温度过高、压力过大，都会破坏CMC网状结构，加剧SBR析出。

三、致命疑问：为什么辊压后，剥离强度反而更低？

一线工程师最大困惑：明明压前强度合格，辊压后直接崩盘？

结合刘博士课程，四大核心原因直击本质：

1. 粘结剂上浮分布不均

涂布、烘干过程中SBR向上迁移，表层粘结剂过剩、底层附着力不足，挤压后界面直接脱粘。

2. CMC刚性骨架被高压压碎

辊压高压直接破坏CMC网状结构，颗粒之间、颗粒与铜箔之间的连接断裂，剥离强度大幅衰减。

3. 背辊&涂布工艺缺陷

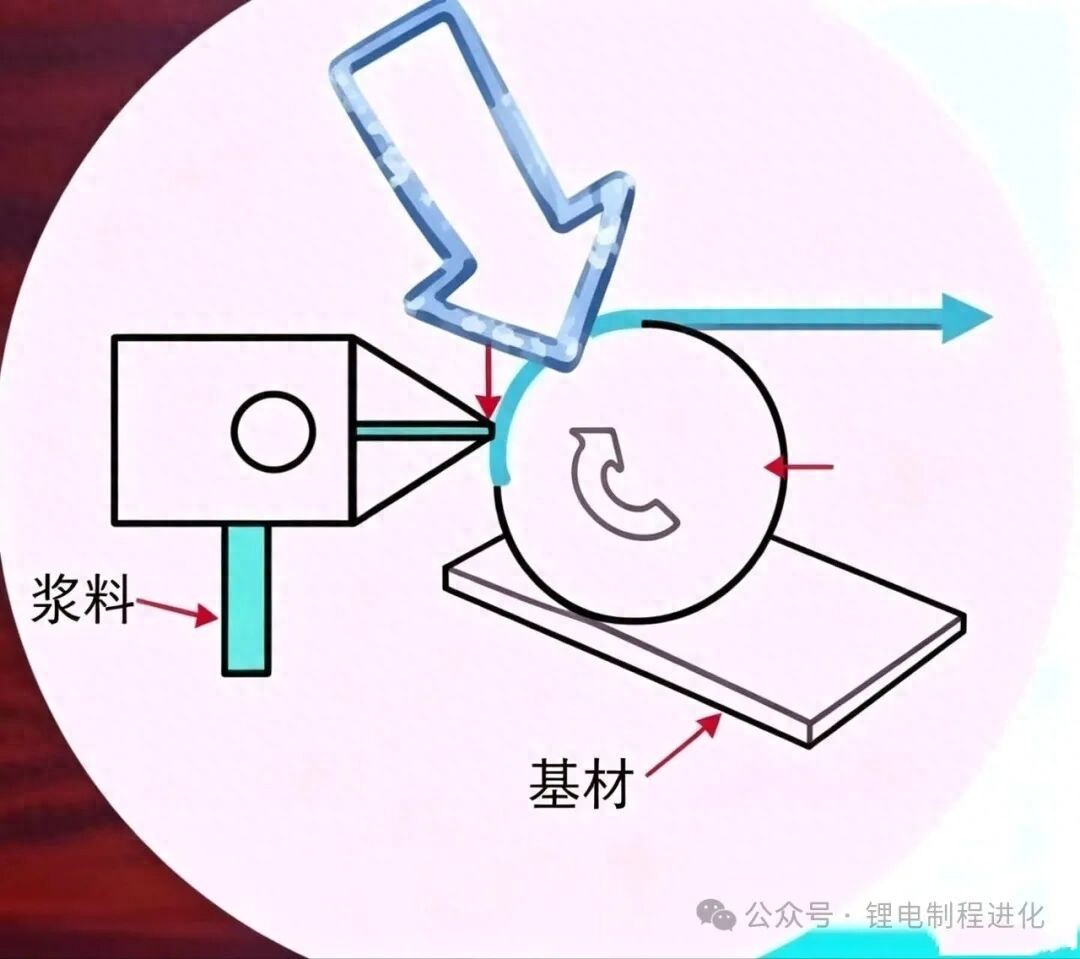

浆料模头流动异常、背辊受力不均、极片弯曲形变，产生内应力，让粘结界面开裂失效。

4. 环境与残水破坏粘结界面

车间温湿度失控、极片残水超标、小分子杂质渗透，都会弱化粘结力，导致强度失效。

四、落地解决方案｜4步告别粘辊+保住剥离强度

1. 配方优化：严控SBR，守住黄金配比

在满足基础剥离强度前提下尽可能降低SBR用量，优化CMC/SBR比例，强化刚性网络，从源头减少橡胶外溢风险。

2. 制浆管控：极致分散，杜绝团聚

优化搅拌转速、时间、温度，保证石墨、导电剂、粘结剂充分混合；严控浆料粘度、固含、含水率，让粘结体系均匀稳定。

3. 涂布烘干：阻止粘结剂上浮

设置梯度升温烘干，避免SBR单向迁移；严格管控极片残水，完整保护CMC网状结构。

4. 辊压精细化：匹配粘结体系

合理控制辊压温度、压力、速度，避免过度挤压；定期维护辊面与背辊状态，减少界面应力集中。

总结

辊压粘辊、剥离强度暴跌，从来不是单点工序问题，而是负极粘结体系全链条失衡的集中爆发。

SBR过量、配比失调、分散不良、工艺失控，会让CMC-SBR网络在辊压时彻底崩溃——要么橡胶溢出粘辊停机，要么骨架断裂掉强度。

抓好配方、制浆、涂布、辊压四大环节，才能彻底告别工艺痛点，稳定生产良率。

文章来源：锂电制程进化

注：本站转载的文章大部分收集于互联网，文章版权归原作者及原出处所有。文中观点仅供分享交流，如涉及版权等问题，请您告知，我将及时处理！
