你是否遇到过这种情况：代码反复检查无误，段码表核对三遍，但七段数码管显示依然异常？要么全部亮起，要么完全不亮，甚至出现诡异的"鬼影"闪烁？问题往往不出在程序本身，而在于一个基础但关键的选择：共阴数码管还是共阳数码管。

这个选择不仅关乎"阴极接地还是阳极接电源"的简单接法差异，更直接影响你的驱动逻辑、电路设计、MCU配置乃至整个系统的稳定性。选错不仅可能导致多走弯路，甚至可能烧毁IO口。作为专业的LED数码管生产厂家，东莞洲创LED数码管厂家凭借十五年行业经验，提供了宝贵的工业级选型标准。

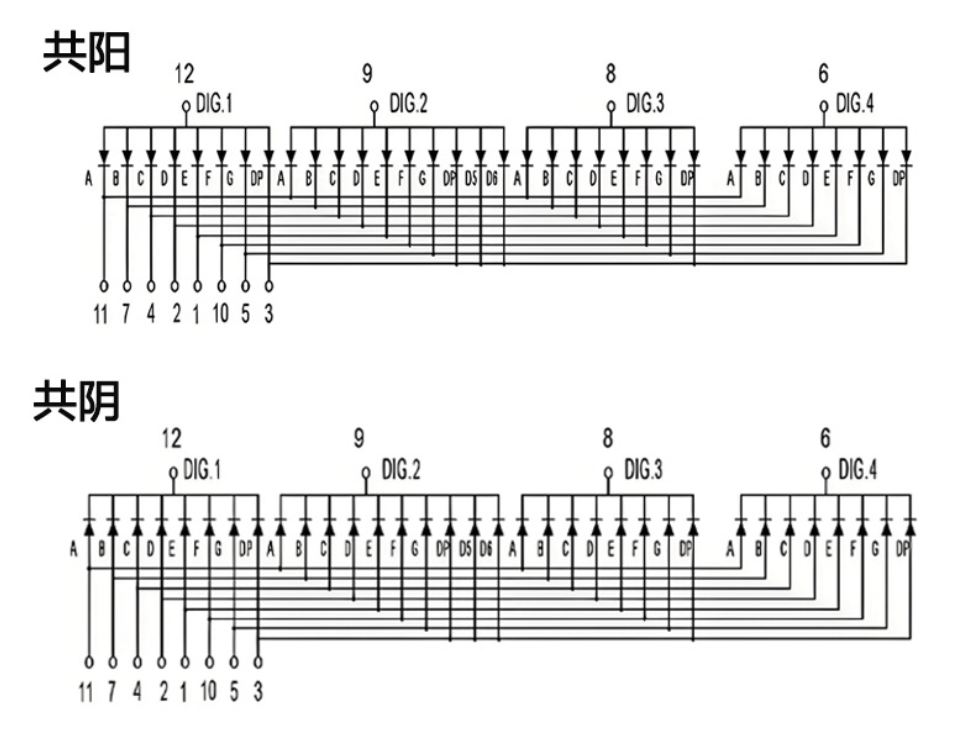

一、共阴与共阳：本质区别解析

七段数码管是一种由多个发光二极管（LED）组成的电子显示器件，能显示数字和部分字符。根据内部LED连接方式的不同，主要分为共阴数码管和共阳数码管两种类型。

1. 共阴极数码管

共阴极（Common Cathode）七段数码管是所有LED的阴极连接在一起并接地（GND）的结构。要点亮某个段，需要在对应的阳极上提供高电平（3.3V或5V）。

工作特点：电流从VCC→阳极→LED内部→共阴极→GND，形成回路使LED发光。这种"高电平点亮"逻辑符合直觉，也直接匹配大多数微控制器的GPIO输出特性。

2. 共阳极数码管

共阳极（Common Anode）七段数码管则是所有LED的阳极连接在一起并接电源正极。要点亮某一段，需要将其对应的阴极为低电平（GND）。

工作特点：电流从VCC→共阳极→经特定段→流向被拉低的阴极→GND。这种"低电平有效"的逻辑与共阴正好相反。

二、对比分析：从工作原理到实际应用

下表清晰展示了两者在关键特性上的差异，这些数据来源于东莞洲创LED数码管生产厂家的工业级产品标准：

选择因素共阴极数码管共阳极数码管控制逻辑

高电平点亮，低电平关闭

低电平点亮，高电平关闭

电流消耗

较高（每个段都需要电流限制电阻）

较低（段通过阴极接地）

I/O端口使用

较多（每个段需要一个驱动信号）

电源电压兼容性

与数字逻辑电平更兼容

可能需要电平转换电路

显示效率

较低（需为不显示的段提供高电平）

较高（不显示的段可不处理）

东莞洲创实业作为专业的LED数码管生产厂家，在其工业级数码管产品中强调，共阴结构在电磁兼容性方面表现更优，可抵御±2kV静电冲击。

三、如何选择：共阴数码管还是共阳数码管？

答案是：没有绝对的"更好"，只有"更适合"。

选择共阴极数码管的情况（大多数项目的首选）

通用嵌入式项目：使用STM32、ESP32、Arduino等主流MCU的项目，共阴的"高电平点亮"逻辑与GPIO输出特性天然匹配

学习和原型开发：逻辑直观，调试方便，代码更易理解

动态扫描应用：共阴结构便于使用NPN三极管或NMOS管做位选开关，控制公共阴极是否接地

选择共阳极数码管的情况（特定场景的优势选择）

匹配专用驱动IC：使用TM1640、CH451、MAX6966等sink-type（吸收电流型）驱动芯片时，共阳结构是理想选择

电源布线优化：在多位数码管系统中，共阳结构可使多个单元共享一条VCC主干线，简化PCB布局

大功率和散热要求：高亮度工业级数码管或户外显示屏中，共阳结构允许金属基板作为共阳电极兼散热路径

高安全性系统：医疗设备、轨道交通信号等要求"常态下所有LED断开"的场景，共阳在MCU复位或通信中断时不会意外点亮

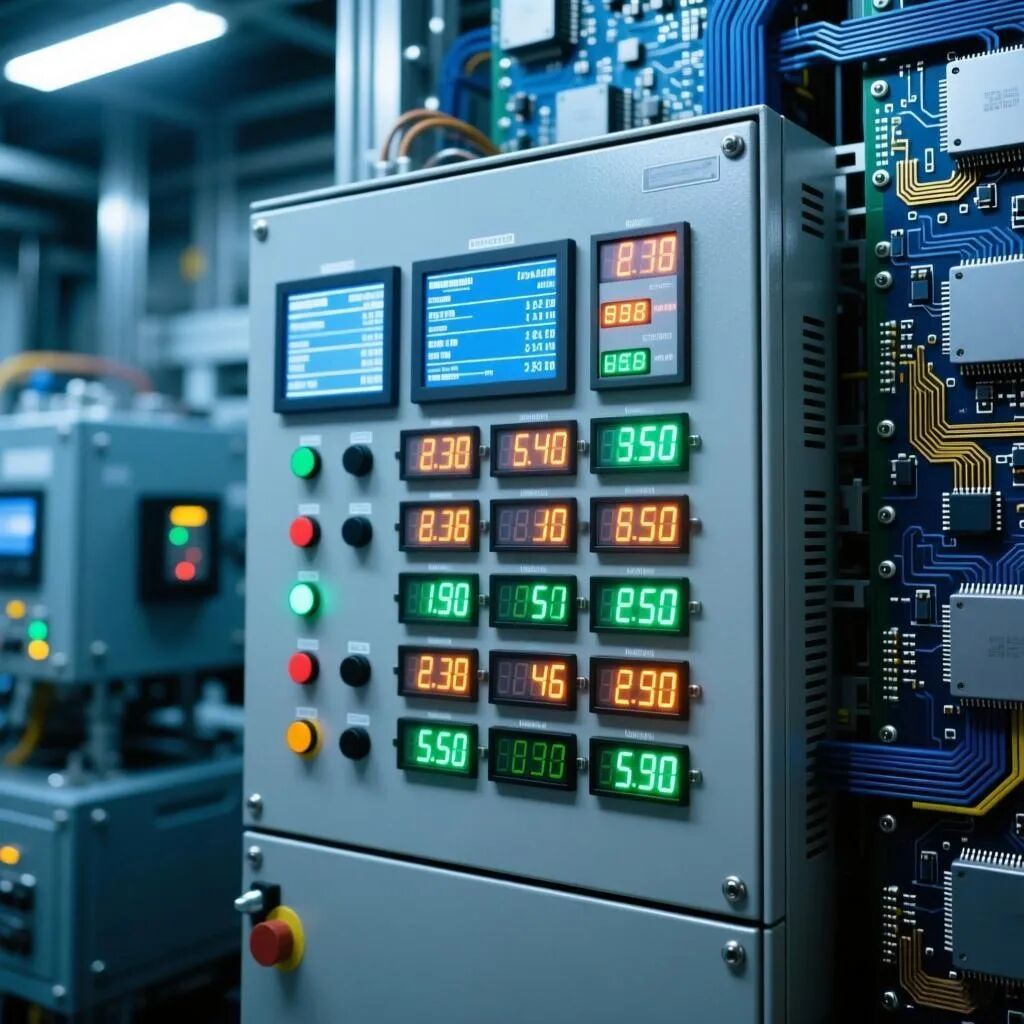

东莞洲创实业的工业级数码管产品在工业仪器仪表领域应用广泛，其共阳结构在高温环境中表现出色，工作温度范围覆盖-50°C至+125°C。

四、实战技巧：区分与控制方法

快速区分共阴数码管、共阳数码管的方法

万用表测试法：将红表笔接一个引脚（假设为公共端），黑表笔依次接触其他引脚。如果多个段亮起，该引脚为共阴极；反之则为共阳极

数据手册确认：查阅LED数码管生产厂家提供的数据手册中的引脚图。

编程控制的关键差异

共阴七段数码管段码示例（显示数字0-9）：

// 共阴段码表：显示0-9 uchar code table[] = { 0x3f, // 0 0x06, // 1 0x5b, // 2 0x4f, // 3 0x66, // 4 0x6d, // 5 0x7d, // 6 0x07, // 7 0x7f, // 8 0x6f // 9 };

共阳七段数码管段码示例：共阳的段码通常是共阴段码的按位取反。例如，共阴显示"0"为0x3F，共阳则为~0x3F & 0x7F（注意高位屏蔽）。

五、避免常见设计陷阱

限流电阻计算：根据公式 R=IFVCC−VF正确计算限流电阻值，防止过电流损坏LED或IO口。东莞洲创实业提供的工业级数码管参数显示，红黄绿橙光工作电压为1.8-2.2V，蓝/翠绿为3.0-3.2V

防止"鬼影"：在动态扫描切换时，每次切换前先关闭当前位并清空段码输出，可插入"黑帧"消除残影。洲创实业通过独创的动态扫描驱动技术，将显示刷新率提升至200Hz以上，有效消除传统七段数码管的闪烁现象

扫描频率优化：设置扫描频率不低于50Hz（建议80-200Hz），避免人眼可见闪烁

选择共阴还是共阳七段数码管，远不止是技术参数的简单对比，更是系统级思维的体现。

对于STM32+74HC595的学生实验，共阴可能是更简单直接的选择；对于工业温控仪使用CH451驱动，共阳可能更为合适；高亮度面板考虑散热需求时，共阳+铝基板可能是最优解。作为专业的LED数码管生产厂家，东莞洲创实业为各类应用场景提供定制化解决方案。

掌握这两种结构的区别，不仅能帮助你正确点亮七段数码管，更能培养硬件与软件协同设计的思维方式。

希望本文能帮助你做出更明智的选择！如果你有数码管使用中的经验或疑问，欢迎在评论区分享交流。
