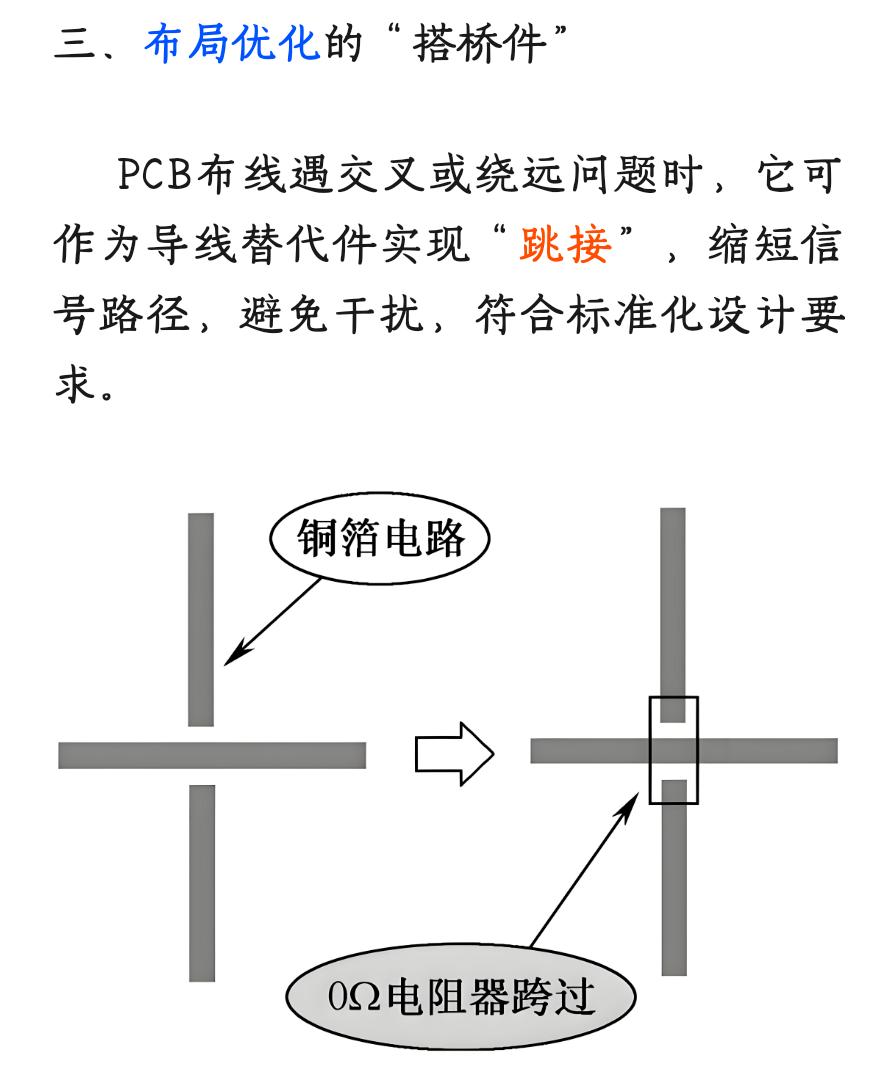

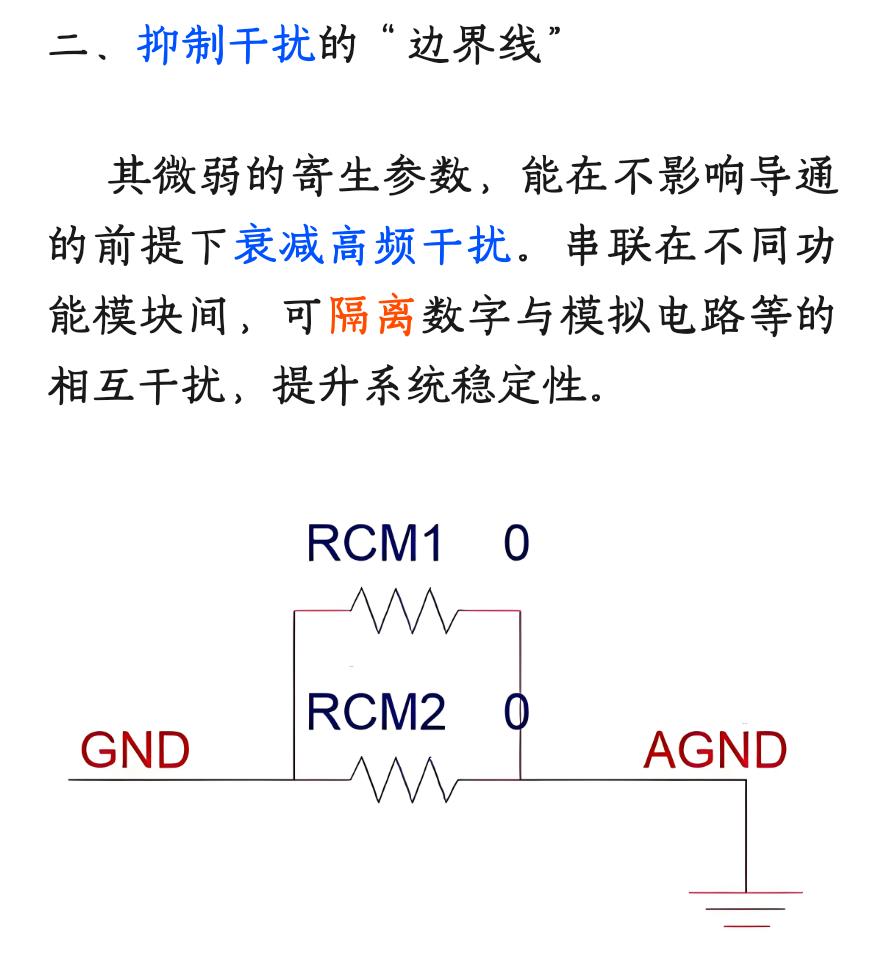

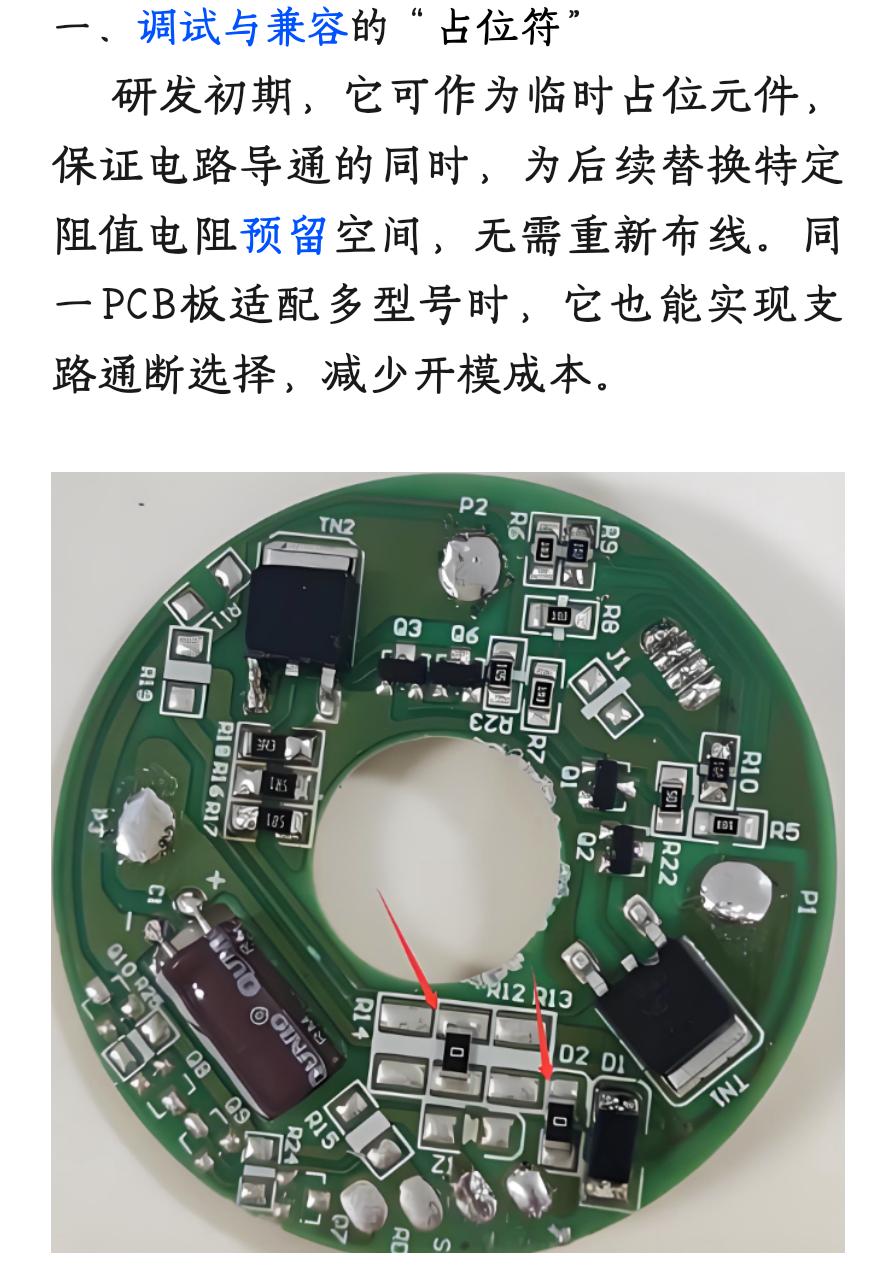

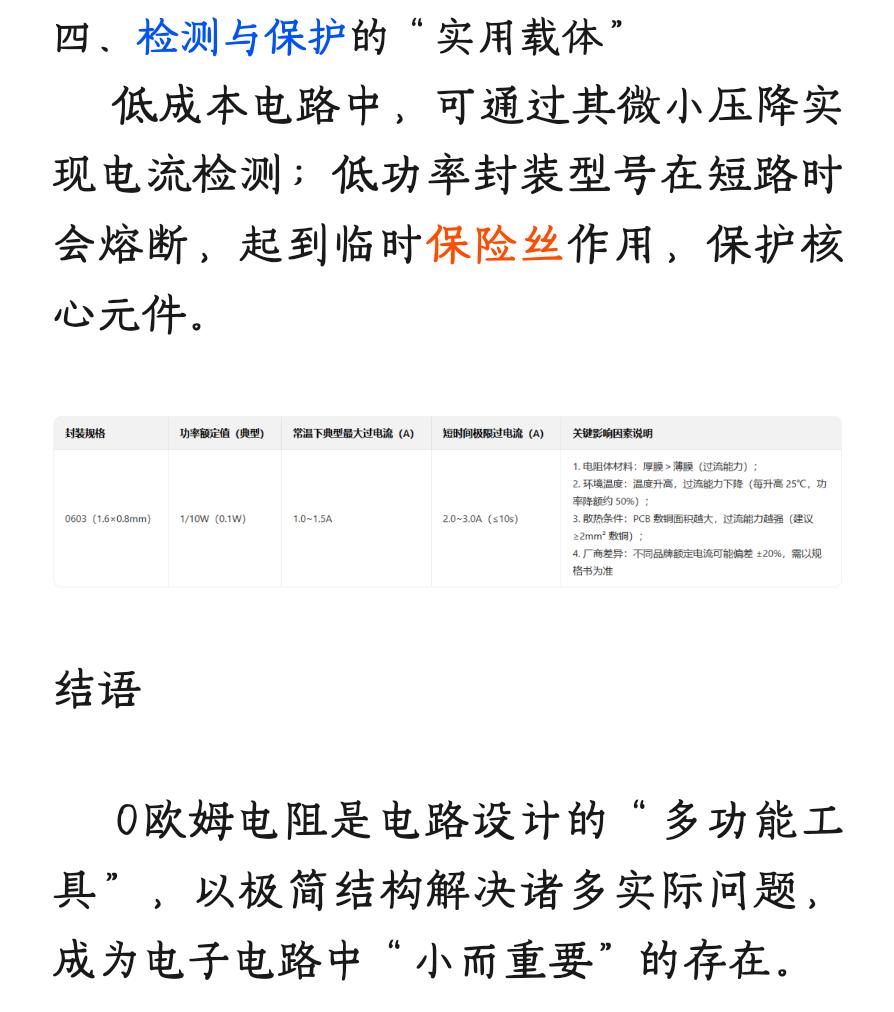

在电子电路中，0欧姆电阻常被初学者视作“多余元件”，实则它阻值趋近于零的特性，使其成为电路设计中灵活实用的关键元件，作用集中于调试、布局与功能扩展。 一、调试与兼容的“占位符”     研发初期，它可作为临时占位元件，保证电路导通的同时，为后续替换特定阻值电阻预留空间，无需重新布线。同一PCB板适配多型号时，它也能实现支路通断选择，减少开模成本。 二、抑制干扰的“边界线”     其微弱的寄生参数，能在不影响导通的前提下衰减高频干扰。串联在不同功能模块间，可隔离数字与模拟电路等的相互干扰，提升系统稳定性。 三、布局优化的“搭桥件”     PCB布线遇交叉或绕远问题时，它可作为导线替代件实现“跳接”，缩短信号路径，避免干扰，符合标准化设计要求。 四、检测与保护的“实用载体”     低成本电路中，可通过其微小压降实现电流检测；低功率封装型号在短路时会熔断，起到临时保险丝作用，保护核心元件。     0欧姆电阻是电路设计的“多功能工具”，以极简结构解决诸多实际问题，成为电子电路中“小而重要”的存在。 电路 电子技术 电子元器件 硬件工程师 创作者扶持计划 @DOU+小助手 @抖音记录美好生活 @抖音知识 @DOU+上热门 @抖音创作灵感 @抖音媒体内容优推官 @抖音创作小助手
