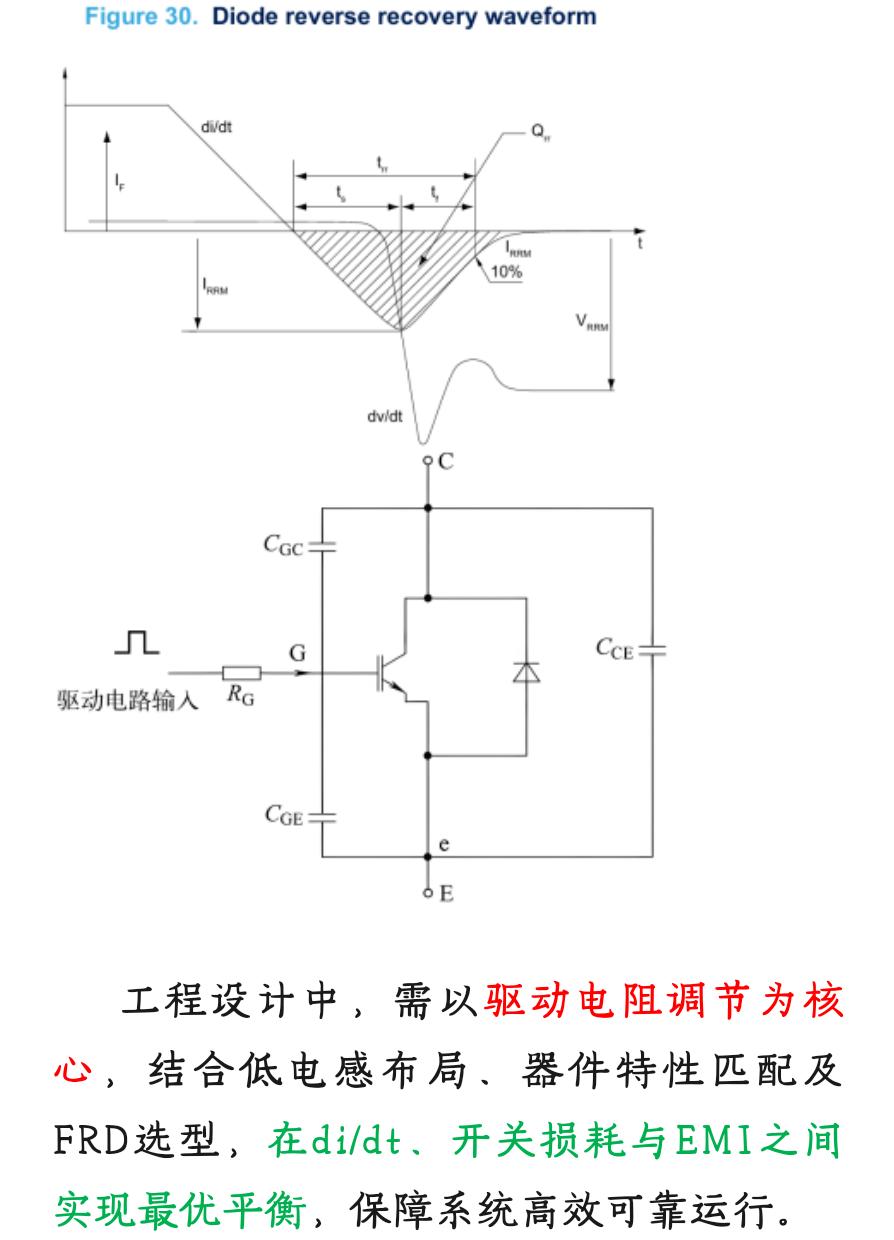

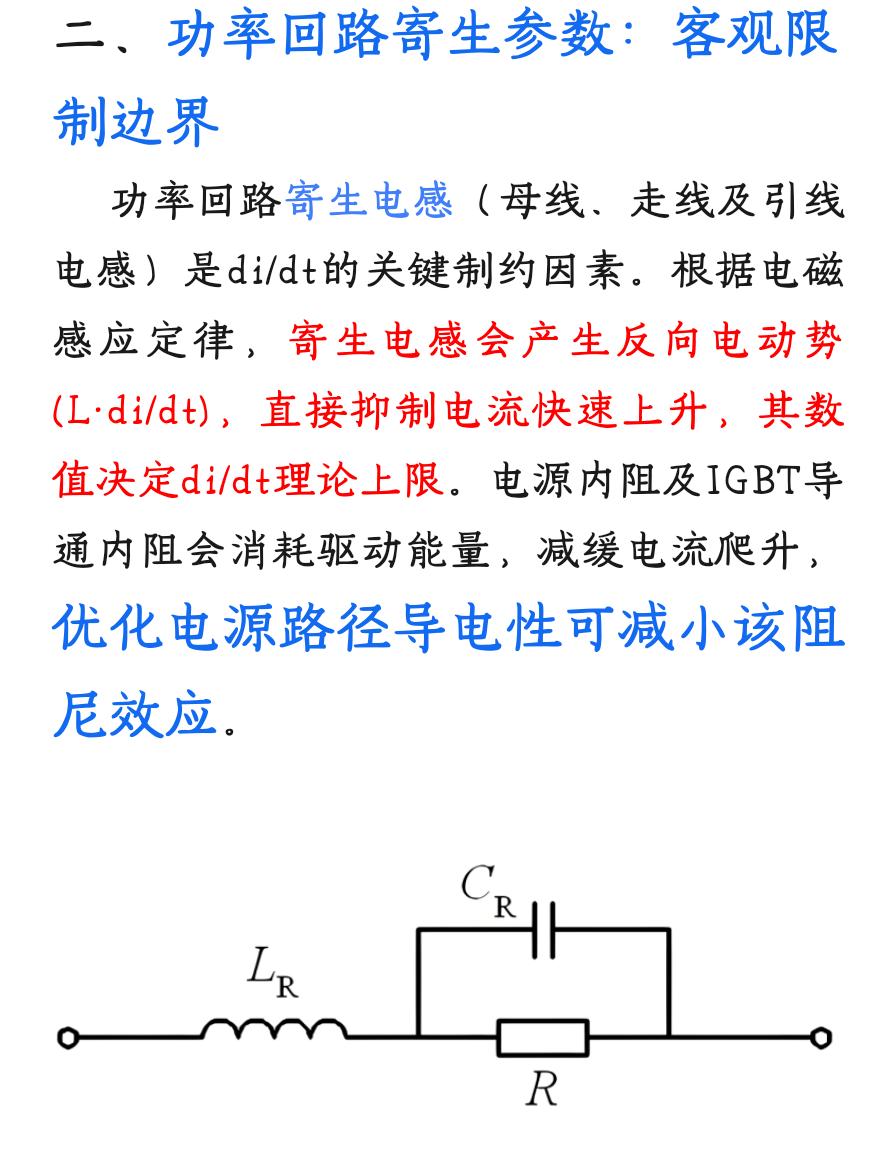

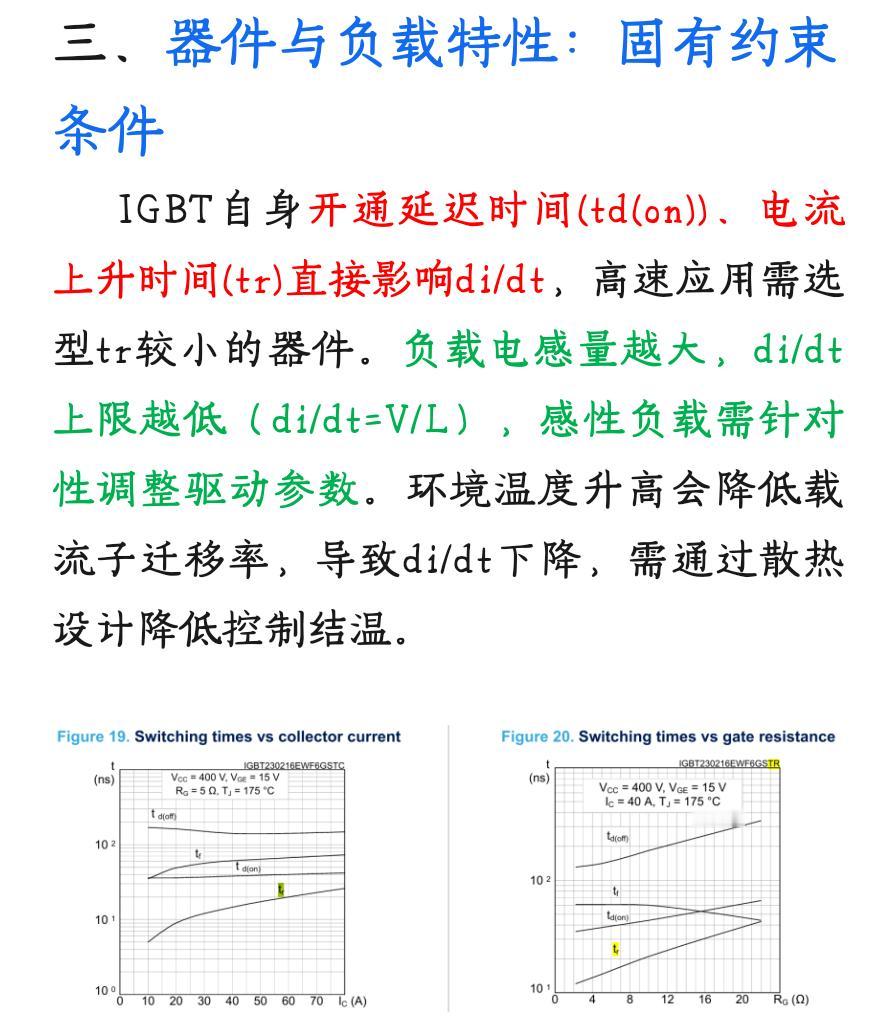

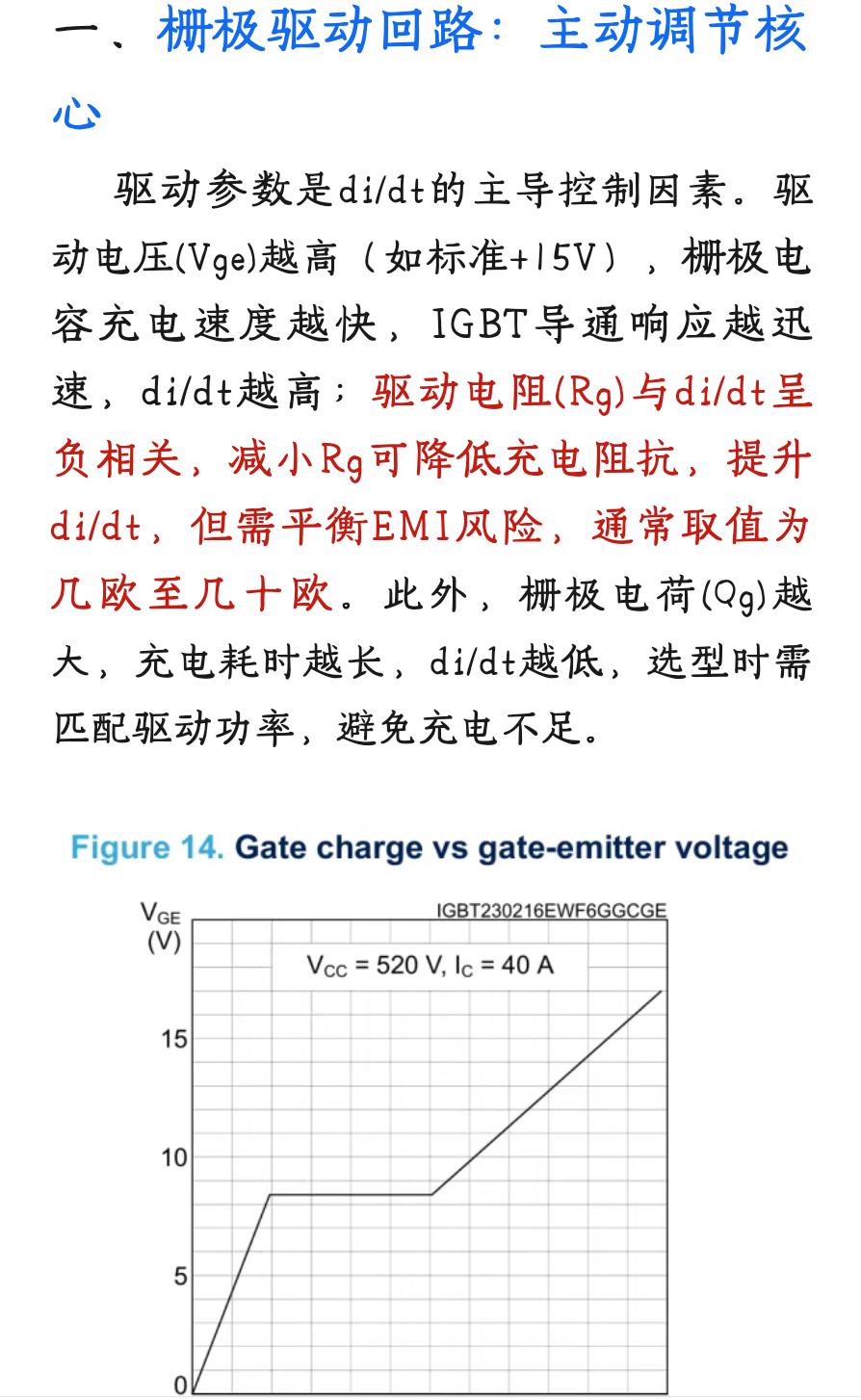

IGBT开通电流上升率(di_dt)关键影响因素及工程设计要点 IGBT开通时的电流上升率(di/dt)是电力电子系统的核心动态参数，直接决定开关损耗、电磁干扰(EMI)水平及器件工作安全性，其特性由驱动回路、功率回路、器件特性及外围元件共同耦合决定，需系统性优化设计。 一、栅极驱动回路：主动调节核心 驱动参数是di/dt的主导控制因素。驱动电压(Vge)越高（如标准+15V），栅极电容充电速度越快，IGBT导通响应越迅速，di/dt越高；驱动电阻(Rg)与di/dt呈负相关，减小Rg可降低充电阻抗，提升di/dt，但需平衡EMI风险，通常取值为几欧至几十欧。此外，栅极电荷(Qg)越大，充电耗时越长，di/dt越低，选型时需匹配驱动功率，避免充电不足。 二、功率回路寄生参数：客观限制边界 功率回路寄生电感（母线、走线及引线电感）是di/dt的关键制约因素。根据电磁感应定律，寄生电感会产生反向电动势(L·di/dt)，直接抑制电流快速上升，其数值决定di/dt理论上限。电源内阻及IGBT导通内阻会消耗驱动能量，减缓电流爬升，优化电源路径导电性可减小该阻尼效应。 三、器件与负载特性：固有约束条件 IGBT自身开通延迟时间(td(on))、电流上升时间(tr)直接影响di/dt，高速应用需选型tr较小的器件。负载电感量越大，di/dt上限越低（di/dt=V/L），感性负载需针对性调整驱动参数。环境温度升高会降低载流子迁移率，导致di/dt下降，需通过散热设计降低控制结温。 四、外围元件耦合作用：关键影响因素 反并联快恢复二极管(FRD)的反向恢复特性至关重要，反向恢复电流(Irr)会在IGBT开通瞬间形成电流尖峰，叠加负载电流后显著提升瞬时di/dt。选择软恢复、短反向恢复时间(trr)的FRD，可有效抑制该尖峰，改善di/dt稳定性。 工程设计中，需以驱动电阻调节为核心，结合低电感布局、器件特性匹配及FRD选型，在di/dt、开关损耗与EMI之间实现最优平衡，保障系统高效可靠运行。电路 新能源汽车 电子技术 电子元器件 硬件工程师 @DOU+小助手 @抖音记录美好生活 @抖音知识 @DOU+上热门 @抖音创作灵感 @抖音媒体内容优推官 @抖音创作小助手
