光模块扩产大年：核心制备流程及设备厂商全梳理

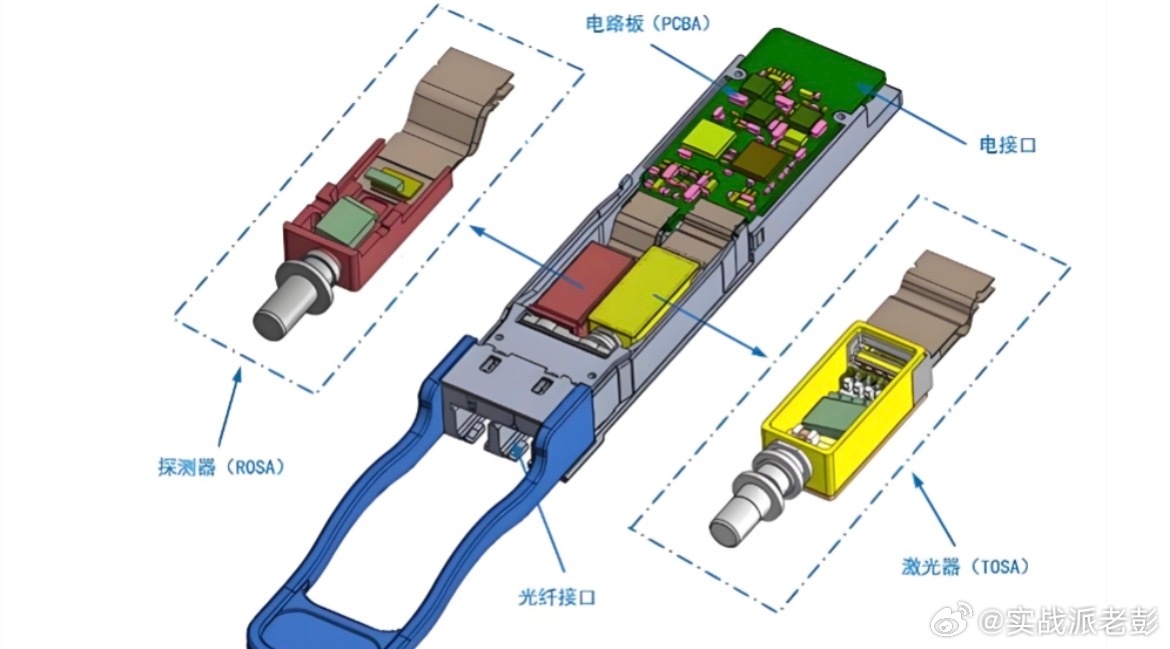

一. 可拔插光模块结构（1）光发射组件（TOSA）：负责电信号转光信号，包括激光器（DFB、EML）、光学耦合元件（光隔离器、光调制器）等。（2）光接收组件（ROSA）：负责光信号转电信号，包括光电探测器（PD、APD）、跨阻放大器（TIA）等。（3）电路与控制单元：DSP（数字信号处理器）、MCU（微控制单元）、PCB电路板、电源管理芯片等。（4）结构与封装单元：光接口（连接光纤）、电接口（连接交换机/服务器主板）、外壳、解锁机构等。

二. 光模块制备流程简要步骤：先将光芯片（激光器、探测器）预封装为TO-CAN独立光器件，再与电芯片集成为次组件（TOSA/ROSA），最后完成模块级封装。2.1 光器件预封装（TO-CAN封装）

（1）贴片：将激光器（DFB/EML）/探测器（PD/APD）贴装到TO管座，完成机械固定。设备：贴片机（如固晶机）。（2）引线键合：通过金属丝连接芯片与TO管座引脚，实现电气连接。设备：引线键合机 （如金丝球焊机）。（3）封帽：将管帽与管座密封，隔绝外界水汽侵蚀，并进行气密性检测。设备：激光封焊机、TO-CAN测试仪。2.2 次组件集成（TOSA/ROSA）（1）SMT贴装：将DSP、驱动芯片、TIA等贴装到PCB板，完成信号链路搭建。设备：贴片机、锡膏印刷机、回流焊炉。（2）光器件装配：将TO-CAN封装的光器件固定到组件基板，完成定位与预固定。（3）光学耦合：完成TOSA/ROSA组件与光纤阵列（FA）、透镜的光路对准，锁定耦合效率峰值位置。设备：4轴/6轴精密耦合平台。（4）电性能测试：完成组件光电参数测试，避免不良品流入后续整机组装环节。设备：飞针测试机、误码仪、光谱分析仪。2.3 模块整体封装（1）激光焊接：固定耦合后的组件，将TOSA/ROSA焊接至PCBA板；设备：激光焊接机、UV固化机。（2）结构件装配：完成PCBA、外壳、解锁结构、散热件、光/电接口的完整组装。设备：精密热压焊机、贴装机。2.4 性能测试与可靠性验证（1）烧录与初调：完成参数校准，实现模块初始化，为后续测试做好准备。设备：固件烧录器、工控机。（2）性能测试：光电性能、环境可靠性与老化测试。设备：高速误码仪、光示波器、光谱分析仪、老化箱。（3）终检与包装：对合格产品进行终检，最后包装出厂。设备：激光打标机、AOI检测设备、三坐标测量仪。

三. 国内设备厂商罗博特科：收购德国ficonTEC布局光模块封装设备，硅光耦合设备全球市占率第一。

智立方：主营半导体及工业自动化设备，布局光模块测试设备，如光时域反射仪、光谱分析仪。科瑞技术：主营自动化检测和装配设备，光模块设备包括耦合设备、贴片机、AOI设备。新益昌：主营半导体、LED设备，光模块设备包括固晶机、焊线机。博众精工：主营自动化设备，光模块设备包括共晶贴片机、AOI设备。快克智能：主营电子装联设备，光模块设备包括键合机、激光锡焊机、 AOI设备。
