看不懂电路图？化整为零拆开看。
看不懂电路图，用化整为零的方法把它拆成一个个简单电路来看。

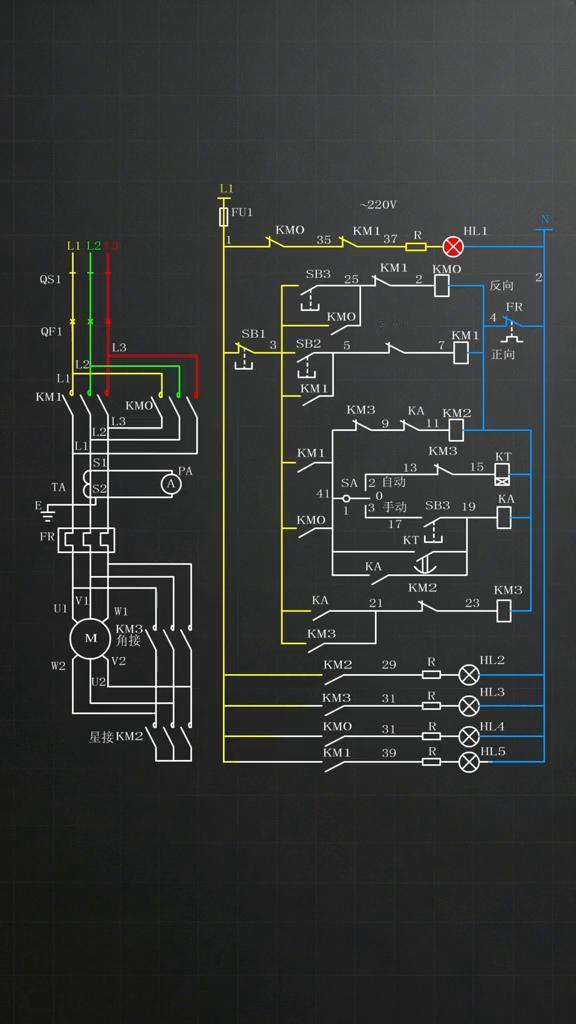

一个粉丝投稿的电路图，主回路中KM1和KM0作为正反转控制，它们分别受控制回路中各自的线圈所驱动。正反转输出的电源接入电动机，与星接接触器和角接接触器组合，对电机进行星三角控制。通过线圈找到各自的控制部分，星接触器通电的前置条件是正反转接触器任意一个动作闭合，角接触器则需要通过KA继电器来启动。
KA线路分手动和自动，手动通过按钮开关启动，自动通过时间继电器启动。大概了解了各线路控制再来看下整个电路。
·合上隔离开关和断路器将电源送入电路中，KM1和KM0是两套自锁电路，同时通过触点互锁对方。

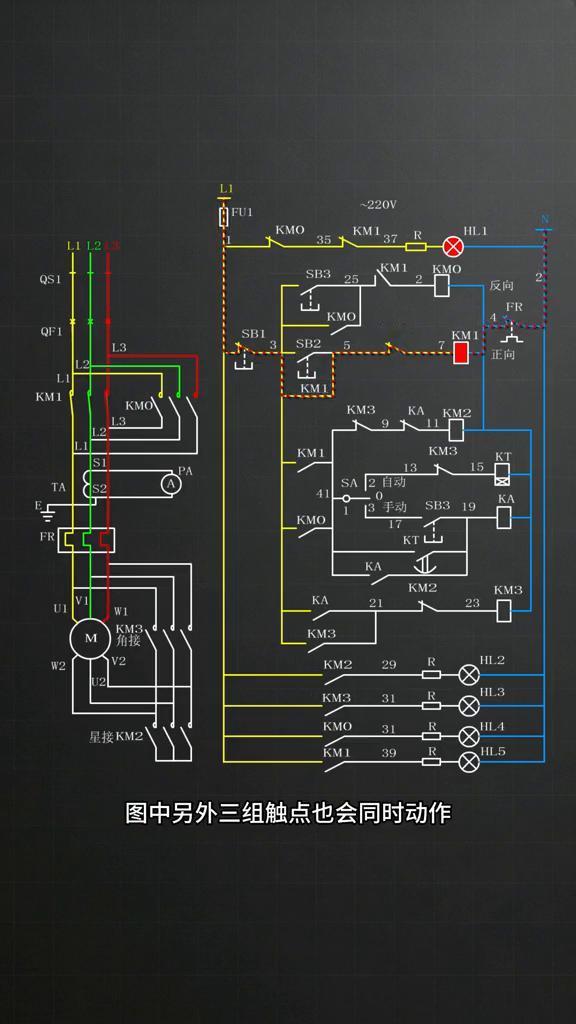

·一套标准的正反转控制，按下正转按钮SB2接通KM1线圈，KM1互锁KM0、自锁保持、闭合主触点。图中另外三组触点也会同时动作，通过KM1来启动星接触器KM2，KM2再互锁KM3，点亮星运行指示灯，短接电机星点。

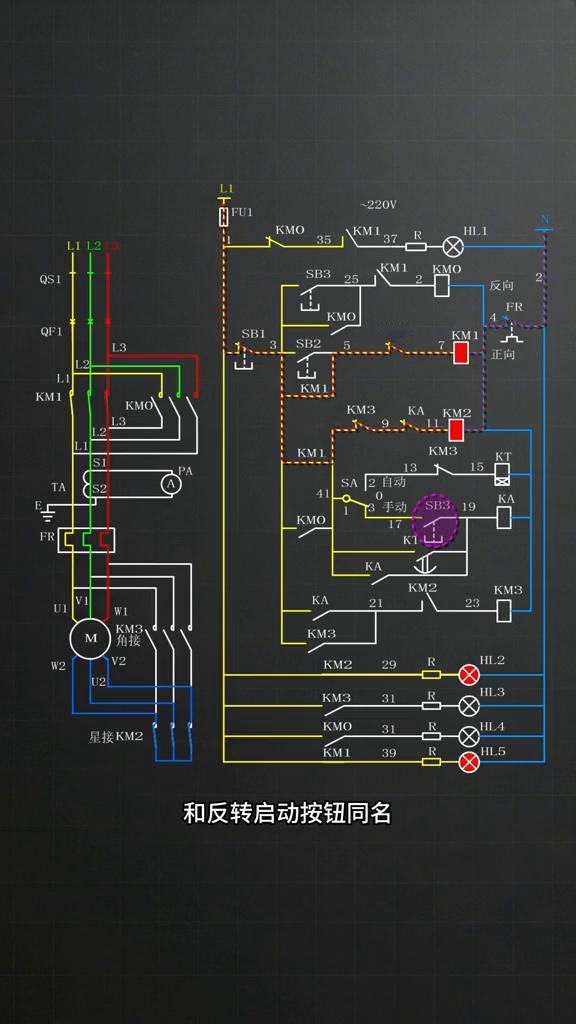

·转换三角形有两种方法，通过转换开关SA来选择，切入手动时通过按钮开关来手动转换。原图中这里开关为SB3，和反转启动按钮同名，应该是标注失误。
·通过按钮开关接通KA线圈，KA断开KM2、自锁和接通KM3线路，KM2断电使触点复位，接通KM3线圈，KM3带动自身触点动作，完成电机的三角形转换。
·再返回到KM2通电时候，这次选择将SA打到自动位置，接通时间继电器KT线圈，KT在延时后闭合延时触点，替代按钮开关接通KA线圈，KA执行前面相同的动作。
通过化整为零的方法将电路拆开分析，再结合整个电路看它们的联动关系，复杂电路也不怕。
