胎釉交界的“白痕”：析晶与老化的双重叙事

古陶瓷胎釉结合部的白色物质，并非单一成因的痕迹，而是窑火与岁月共同书写的微观密码。其核心形态的二元性，恰是区分原生工艺与次生老化的关键标尺，也为我们解读器物的生命历程提供了科学视角。

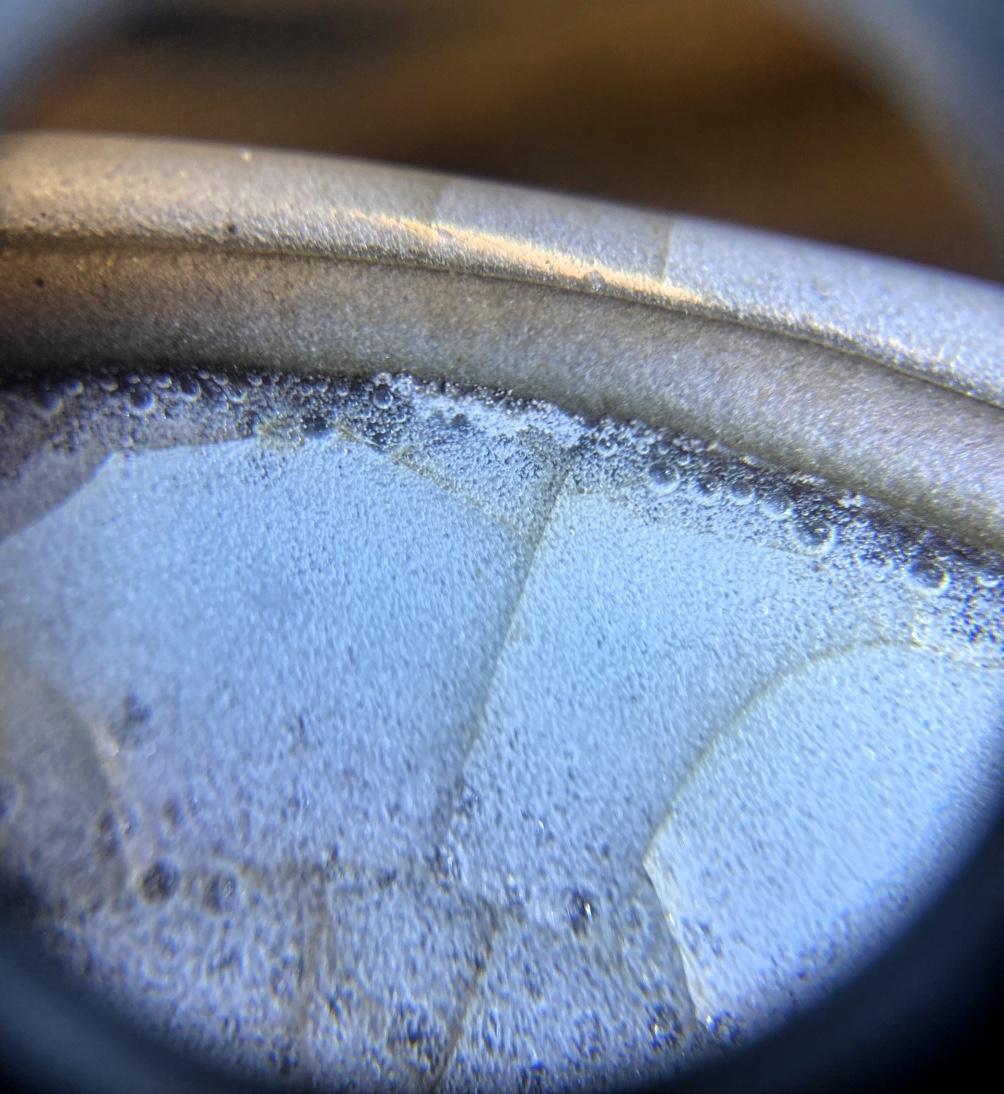

窑火淬炼中，胎釉在高温下的化学反应，催生了钙长石析晶这一原生白痕。宋代石灰釉瓷器的胎体富含氧化铝，釉料则以氧化钙为助熔剂，二者在 1200℃以上的熔融状态下发生离子交换，于胎釉交界的反应层中析出钙长石微晶。这些晶体沿胎釉边界呈絮状、针状分布，与玻璃相釉层紧密融合，伴生着自然形成的釉面气泡，成为窑口工艺的微观指纹。这种析晶层并非瑕疵，而是石灰釉烧制过程中胎釉反应的必然产物，也是汝、官、哥窑等宋代名品的典型特征。

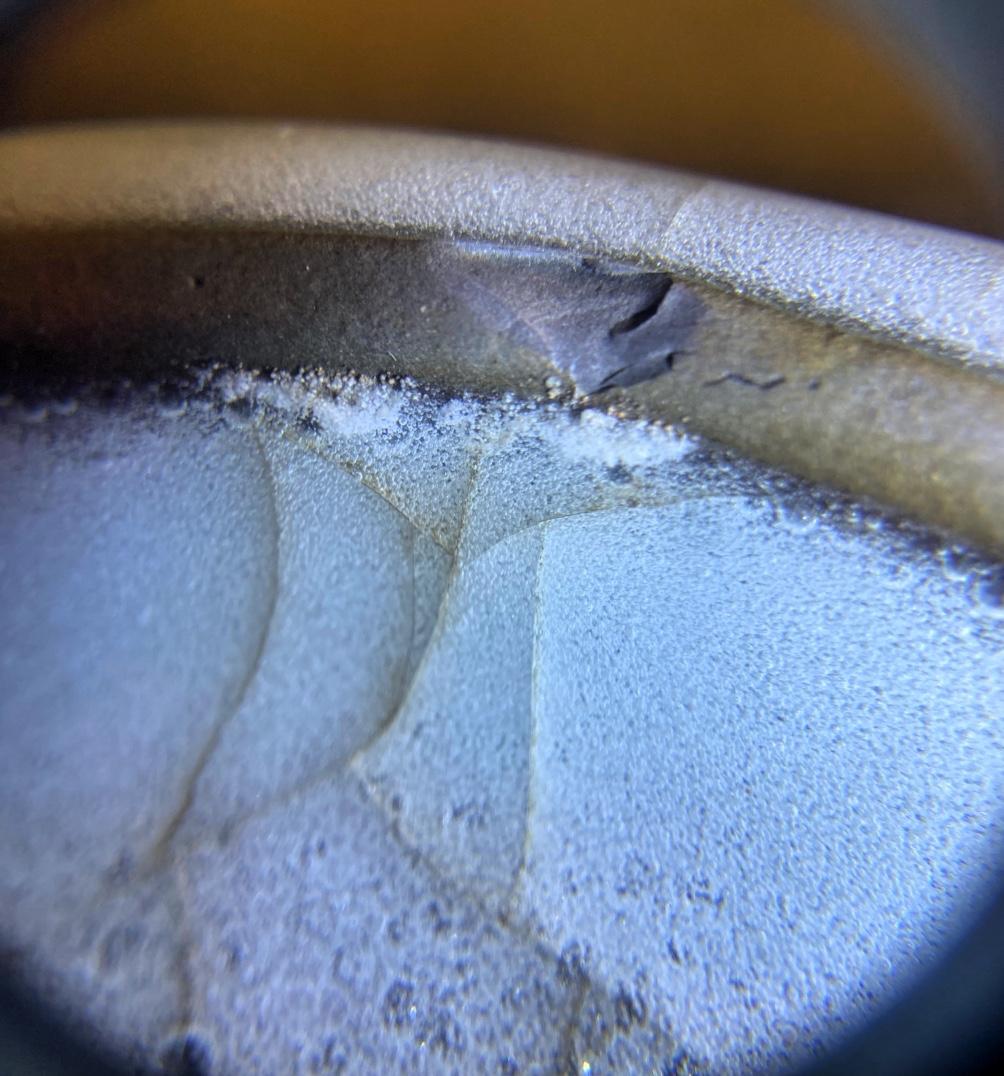

埋藏环境的化学侵蚀，则为器物叠加了次生的钙化白痕。地下潮湿的弱酸性环境中，水分携带土壤中的钙、镁离子，通过胎釉裂隙、开片或破泡渗入釉层，与玻璃相发生离子交换，生成碳酸钙、硅酸钙等次生矿物。这类白痕多呈松散的粉末状、絮状堆积，集中于釉层破损处，边界模糊且可被弱酸清洗去除，与原生析晶的致密结构形成鲜明对比。
因此，胎釉交界的白痕，是工艺与岁月的双重叙事。原生钙长石析晶记录着窑火的温度与配方的秘密，次生钙化则承载着器物埋藏的环境信息。唯有通过显微特征区分二者，才能跳出 “全凭眼学” 的窠臼，以科学视角还原器物的真实生命历程，避免将工艺特征误判为老化痕迹，也不为仿品的人工做旧所蒙蔽。
