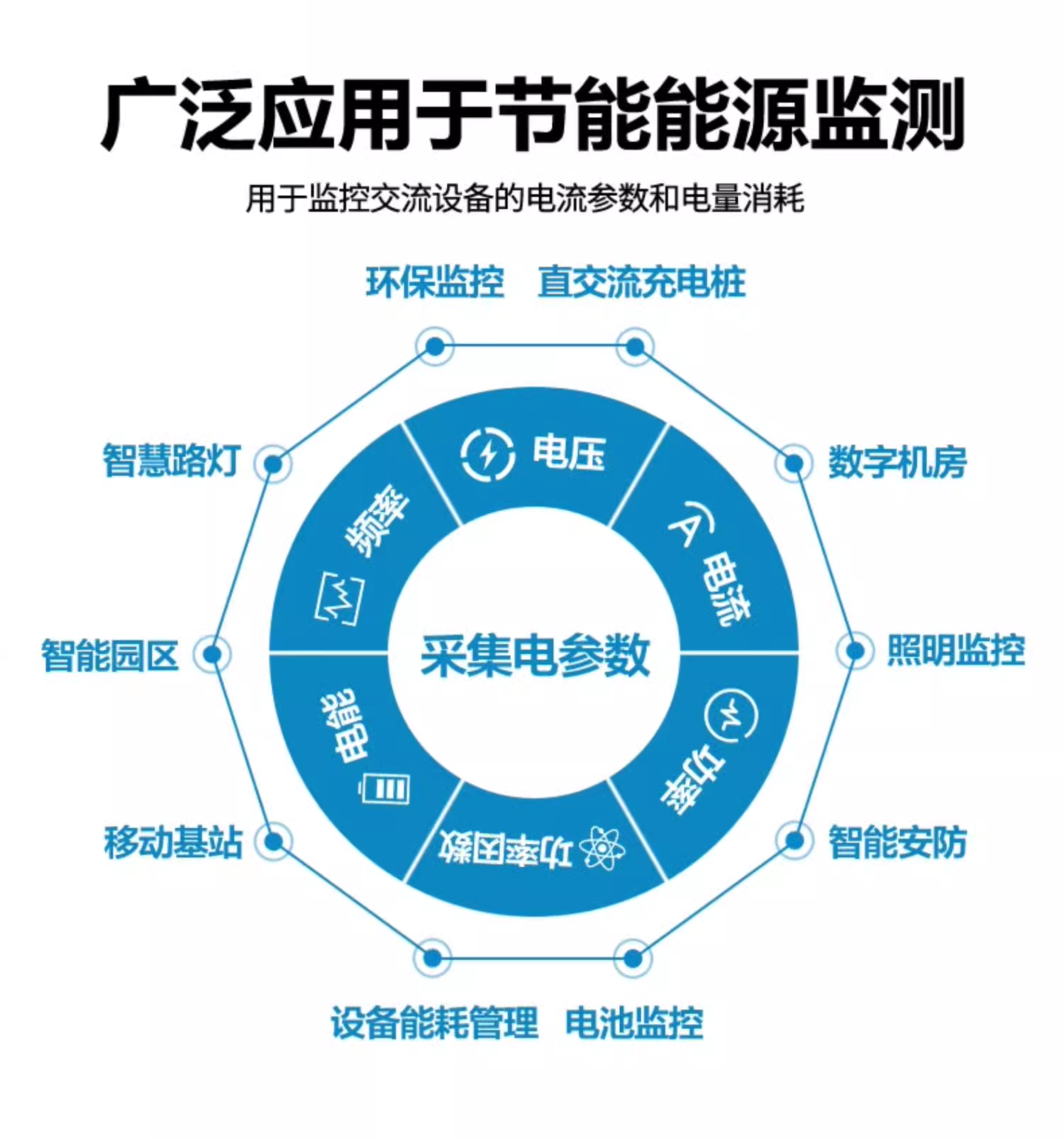

电压电流采集模块是工业物联网、电力监测、工控系统中核心的信号感知与转换设备，核心作用是将现场的模拟电压/电流信号精准采集、处理后，转换为可被控制器、PLC、物联网平台识别的数字信号(或保留模拟输出)，适配工业、电力、新能源等多场景的电参数监测需求。

一、核心采集功能：全类型、多量程适配

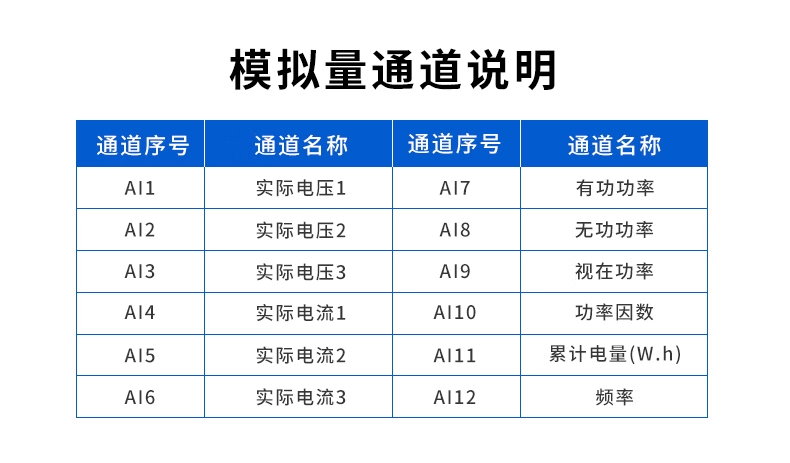

1. 支持电压/电流/有功功率/视在功率/功率因数等多种电参数可测，同时采集同回路的电压+电流，直接为功率、电能、功率因数等衍生电参数计算提供原始数据;

2. 量程覆盖广且可选，交流电压监测范围是0-500V，交流电流可监测0-10A、0-30A、0-100A，支持搭配电流互感器(CT)、电压互感器(PT)扩展至千安/千伏级;

3. 支持单端/差分输入，差分输入可有效抑制长线传输的共模干扰，适合远距离信号采集。

二、高精度与高稳定性：工业级测量标准

1. 采用高分辨率ADC芯片(12/16/24位可选)，测量精度可达0.1%FS/0.2%FS/0.5%FS(满量程)，满足电力监测、精密工控的高精度需求;

2. 温漂特性优异，工业级模块温漂一般≤50ppm/℃，在-40℃~+85℃宽温范围内，不会因环境温度变化导致测量偏差过大;

3. 支持零点/增益自校准/手动校准，可消除长期使用的器件漂移，保证测量精度的持久性。

三、强抗干扰防护：适配工业复杂电磁环境

工业现场存在电机、变频器、高压设备等强电磁干扰，模块的抗干扰设计是核心特点：

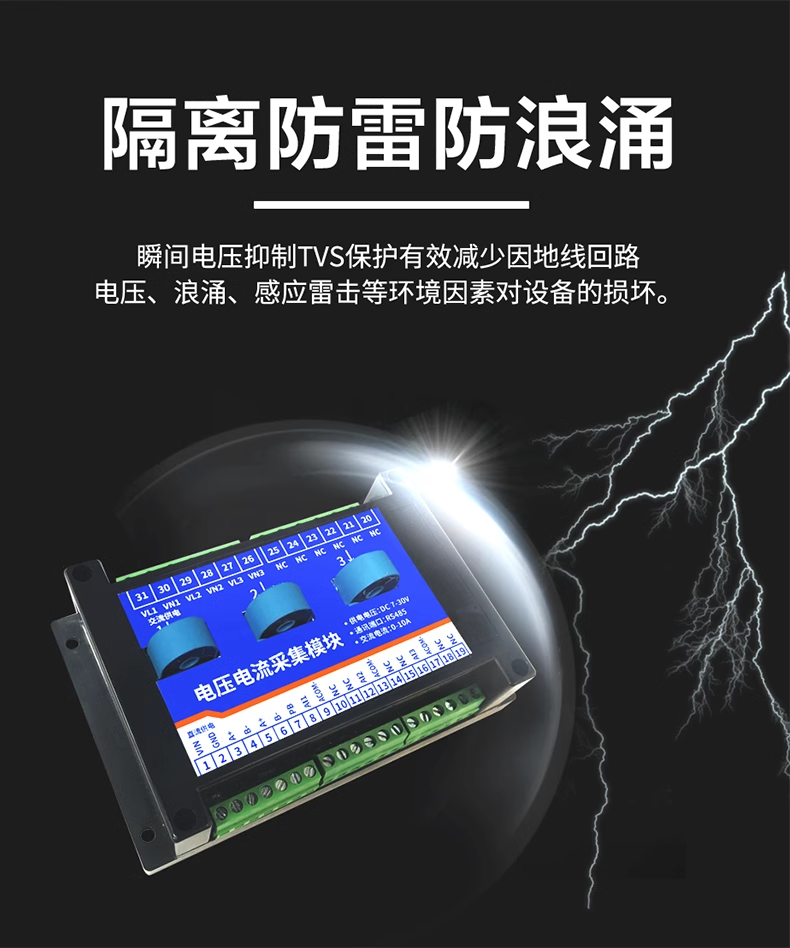

1. 采用光电隔离/磁隔离技术，实现电源、信号、地三端隔离，阻断干扰信号的传导;瞬间电压抑制TVS保护有效减少因地线回路电压、浪涌、感应雷击等环境因素对设备的损坏。

2. 具备浪涌/过压/过流保护，输入端内置TVS管、压敏电阻、保险丝，可抵御雷击、电网波动、接线错误带来的冲击;

3. 符合EMC电磁兼容标准，具备屏蔽层设计，抗射频干扰、电磁干扰能力强;

4. 通道间独立隔离，多通道采集时互不干扰，避免一路信号异常影响其他通道。

四、灵活的通道配置：满足多测点批量采集

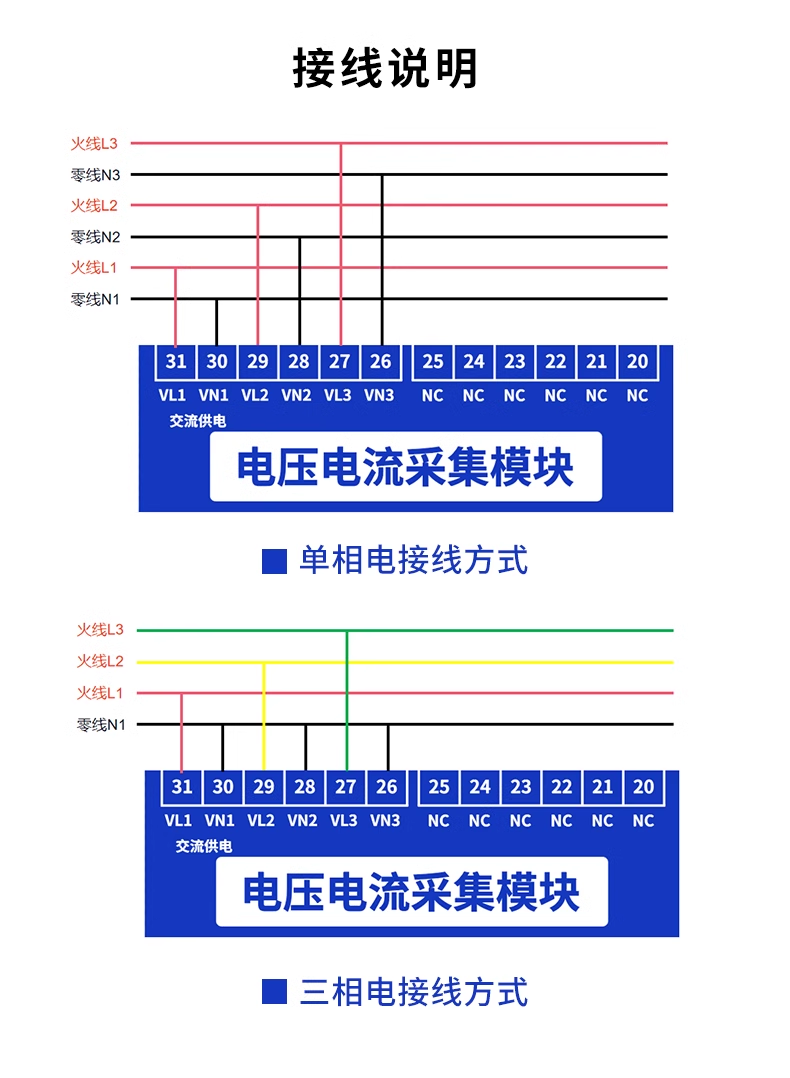

1. 提供一路三相、三路单相、一路三相、三路单相、三路单相、一路三相等多通道可选，支持多回路同时采集，适配配电柜、光伏组串、电机控制柜等多测点场景;

2. 通道独立采集、独立输出，可分别配置不同量程，兼顾不同规格的电压/电流信号采集，无需单独配置多个模块;

3. 模块支持通道扩展，通过总线级联实现更多测点的采集，降低系统搭建成本。

五、智能本地处理：减少上位机运算压力

现代采集模块并非单纯的“信号转换器”，而是集成微控制器的智能设备，具备本地数据处理能力：

1. 实时计算电参数：对交流信号做真有效值计算(规避非正弦波的测量误差)，还可计算平均值、峰值、谐波含量、有功/无功功率、电能等;

2. 数据滤波：内置数字滤波算法(如滑动平均、中值滤波)，消除信号中的杂波，提升数据平滑度;

3. 量程自动切换：部分高端模块支持自适应量程，当被测信号超出当前量程时自动切换，避免过载且保证小信号的测量精度;

六、丰富的通信/输出接口：无缝对接工控/物联网系统

模块的采集数据需高效上传至上位机，接口设计兼顾传统工控系统和现代物联网组网需求：

1. 有线通信(主流)：标配RS485(Modbus-RTU/ASCII)，工业总线抗干扰强、传输远(≤1200米)，支持多模块组网;模块带以太网(Modbus-TCP/IP、MQTT)，直接接入局域网/互联网，适配工业物联网平台;少数适配工控现场的CAN/CANopen总线。

2. 无线通信(物联网化)：支持LoRa、网口、WiFi、RS485、GPRS等多种通讯方式，适合无布线、远距离、移动测点的场景，如户外光伏、充电桩、移动设备监测。

3. 模拟/开关量输出：兼顾传统模拟系统，模块带4-20mA/0-10V模拟量输出;同时可配置开关量输入/输出，实现采集+报警+控制一体化。

七、工业级工程设计：适配现场安装与长期运行

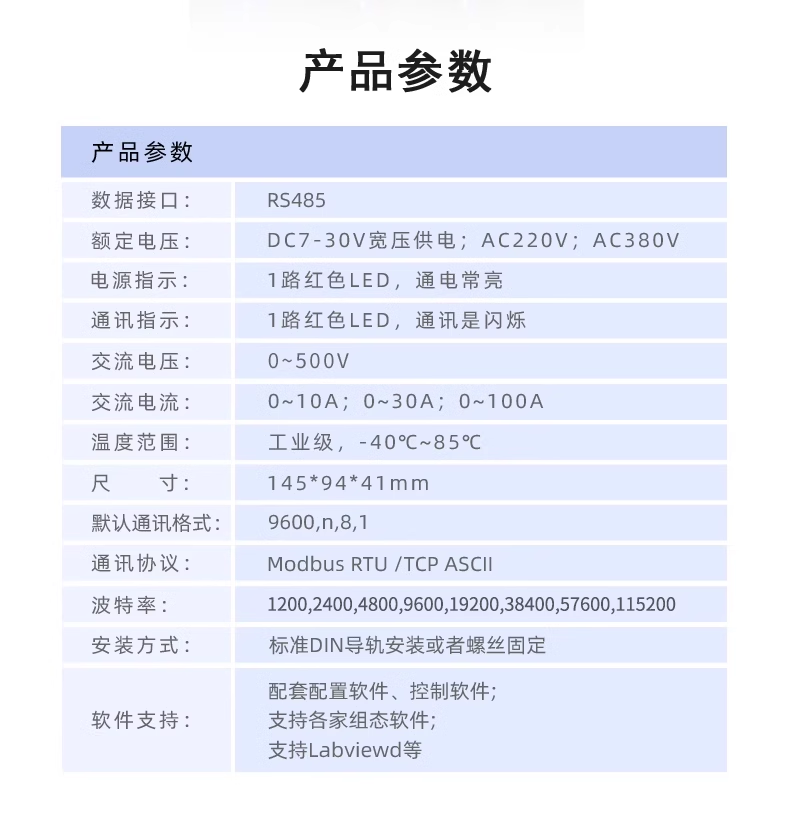

1. 宽电压供电：额定电压DC7-30V，宽压供电；AC220V；AC380V，具备防反接、过压保护，避免现场供电波动损坏模块;

2. 低功耗设计：静态功耗一般≤1W，适合电池供电的低功耗物联网场景;

3. 标准化安装：采用DIN35导轨安装(工业现场主流)，安装简单，体积小巧，节省控制柜空间;

4. 三防特性：工业级模块具备防潮、防尘、防腐蚀(IP30/IP65)，适配户外、化工、冶金等恶劣环境。

八、实用辅助功能：提升系统可靠性与易用性

1. 阈值报警：可本地设置电压/电流的上下限阈值，超阈值时通过DO端、通信报文、短信模块发出报警，实现实时监测;

2. 远程配置/升级：通过通信接口远程修改采集参数(采样率、量程、滤波系数)、校准模块、升级固件，无需现场拆机操作;

3. 采样率可调：采样率一般从1Hz到1kHz可选，兼顾慢变信号(如电网电压)和快变信号(如电机启动电流)的采集;

4. 状态指示：自带电源、通信、采集状态LED指示灯，方便现场快速排查故障。

补充：不同场景的模块差异化特点

- 电力监测模块：侧重谐波分析、电能计量、三相电参数采集(相电压、线电流、相角)，符合电力计量标准;

- 工业工控模块：侧重多通道、高抗干扰、与PLC/DCS的兼容性，采样率适中;

- 物联网采集模块：侧重低功耗、无线通信、MQTT协议、云平台对接，简化组网;

- 精密测试模块：侧重24位高精度ADC、低温漂、高采样率，适配实验室/精密设备测试。
