你手里拿着的芯片，可能只有指甲盖那么大，但放大之后，它就像一座高楼林立的城市，里面住着200多亿个“居民”——它们叫晶体管。

晶体管是什么？你可以把它想象成一个微小的灯泡，或者一个电子开关。它只有“开”和“关”两种状态，分别代表数字世界里的1和0。所有的计算、所有的信息处理，本质上就是这200多亿个开关在疯狂地“开开关关”。

苹果M3芯片，就像把250亿个这样的灯泡，塞进了指甲盖大小的地方，还能精准控制每一个灯泡的亮灭。而更强大的M3 Max，里面的晶体管数量达到了惊人的920亿个。

英伟达的H100芯片，专为人工智能设计，也集成了800亿个晶体管。这样一个芯片，价值就高达20万人民币。

这已经不是简单的“制造”，而是在原子尺度上“建造”一座超级城市。

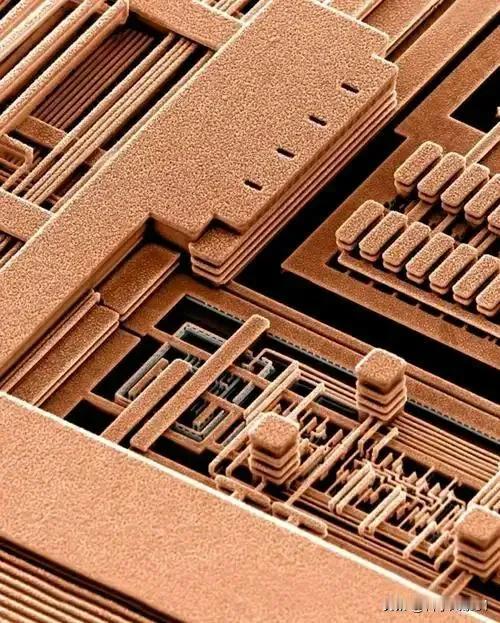

在这座城市里，晶体管是“房屋”，连接它们的金属导线是“道路”，电流就是路上跑的“汽车”。整个城市有上百层楼高，层层堆叠。

制造一颗芯片，需要2000到5000道工序，就像一场漫长的马拉松。从最普通的沙子（二氧化硅）开始，提纯成高纯度的硅，再拉成硅棒，切成薄薄的晶圆，然后用光刻、刻蚀等工艺，在晶圆上“雕刻”出这座城市的蓝图。

你可能会好奇，这么多晶体管挤在一起，它们怎么知道该干什么？

这就需要一个“总指挥”——时钟信号。它像一个节拍器，一秒钟能“滴答”几十亿次，指挥着所有晶体管按照统一的节奏工作。没有它，整个城市就会乱成一团。

这么多晶体管同时工作，也会产生巨大的热量，就像城市里所有电器都开着。所以芯片需要散热片、风扇，甚至水冷系统来降温，否则很快就会“发烧”罢工。

更前沿的技术，已经开始“向上盖楼”。以前芯片是平铺的，现在科学家开始把晶体管一层层堆叠起来，就像从建平房变成盖摩天大楼。有团队已经做出了41层堆叠的芯片，能在不增加面积的情况下，让性能提升6倍，功耗却大大降低。

这不是外星科技，但它确实是人类智慧所能达到的巅峰之一。
