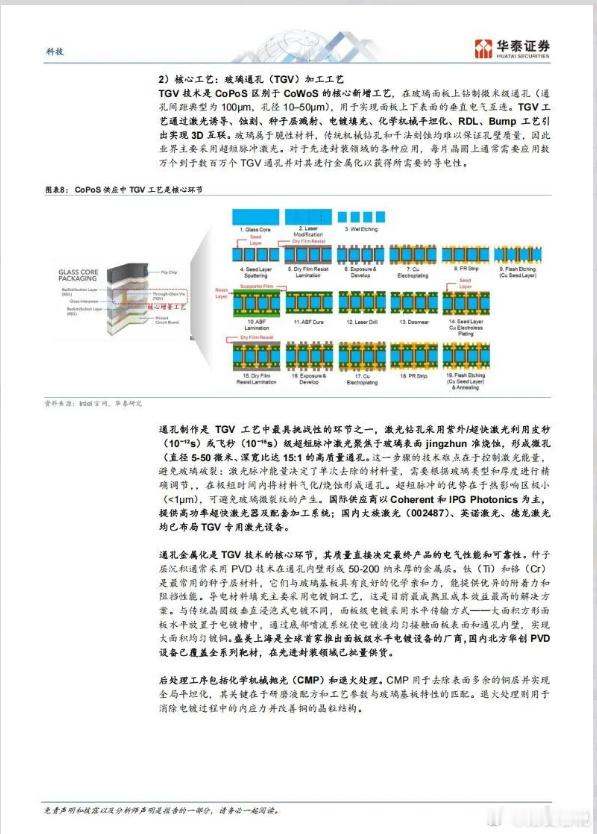

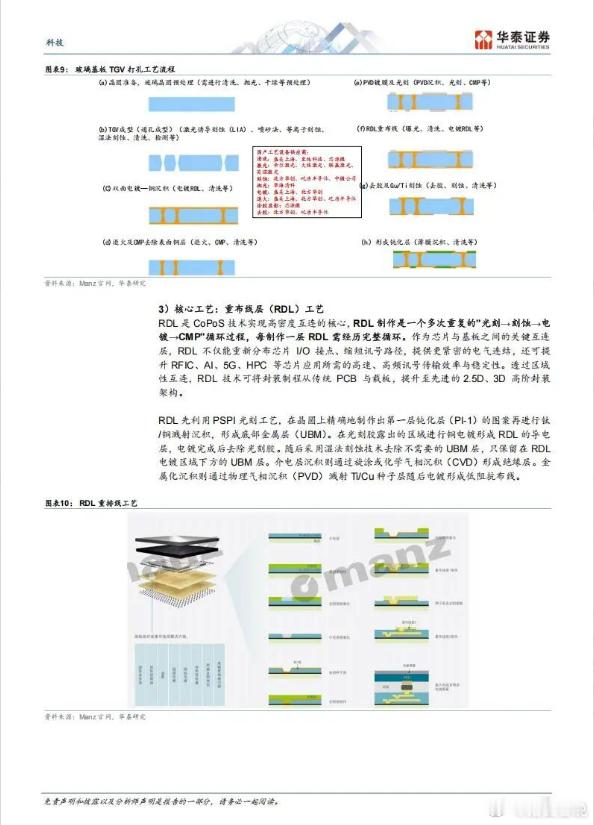

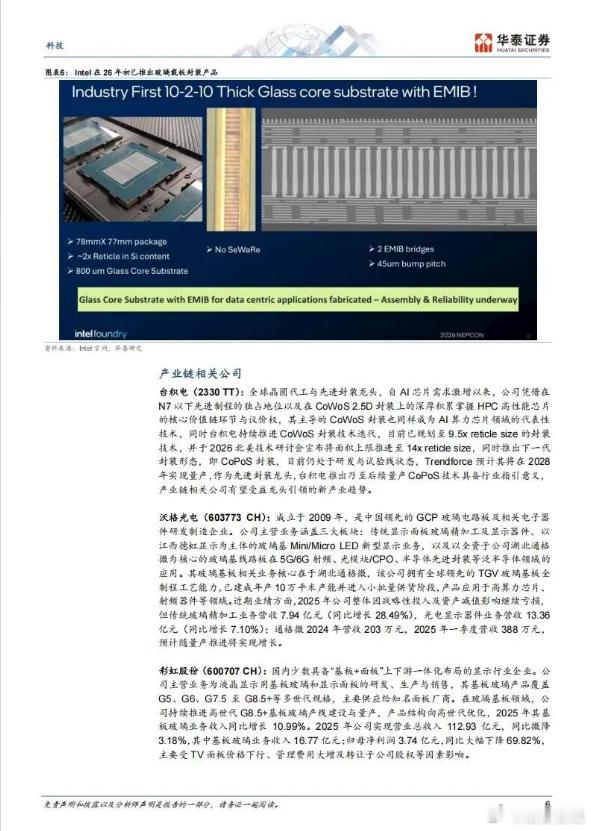

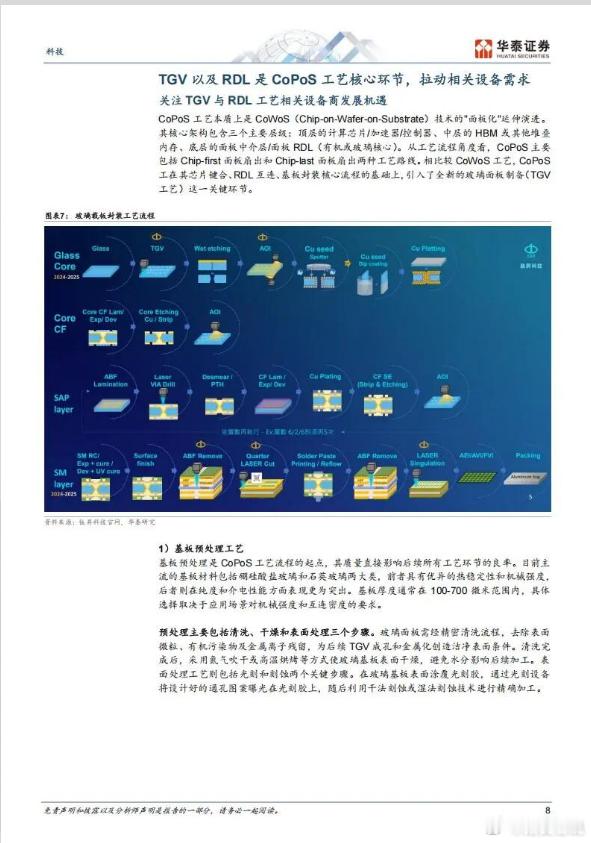

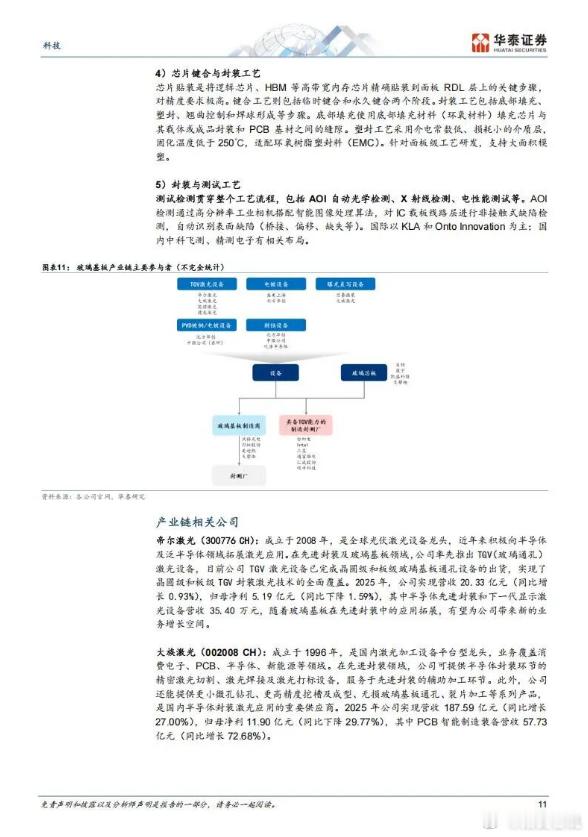

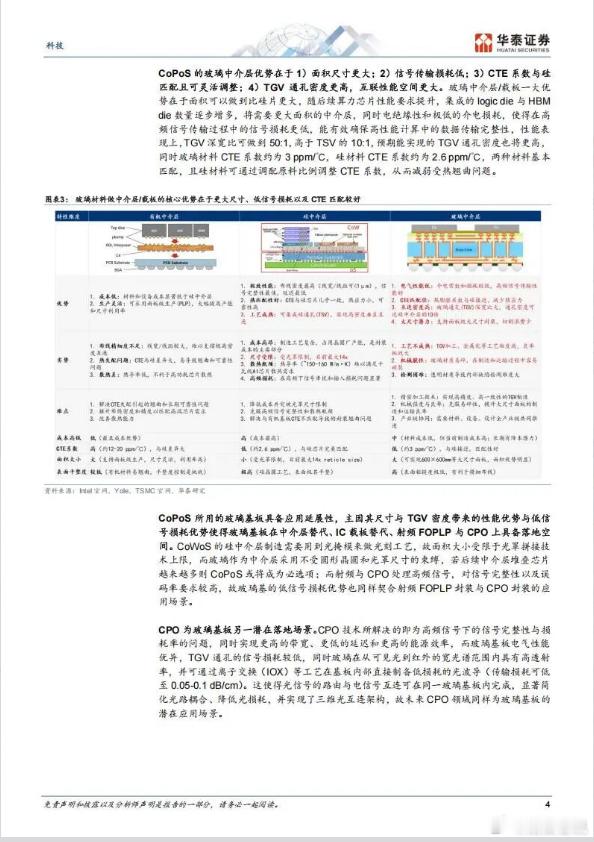

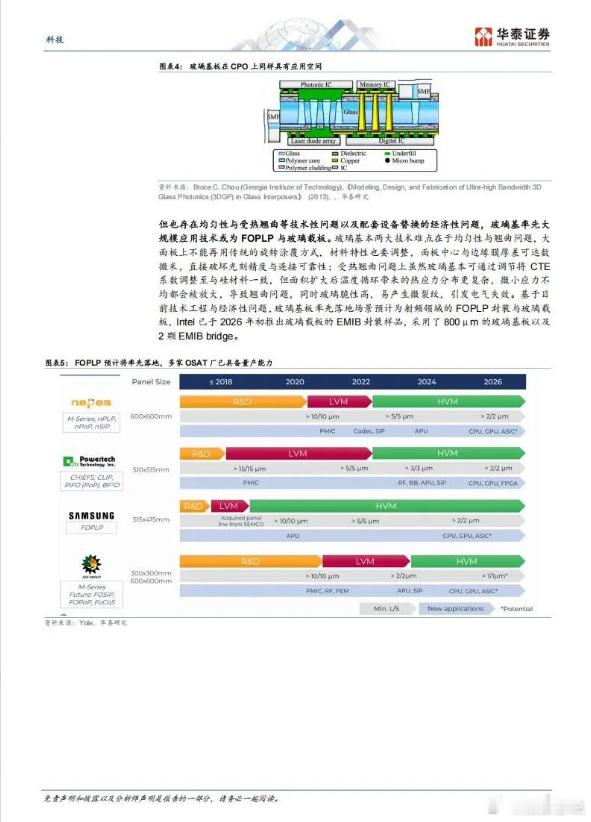

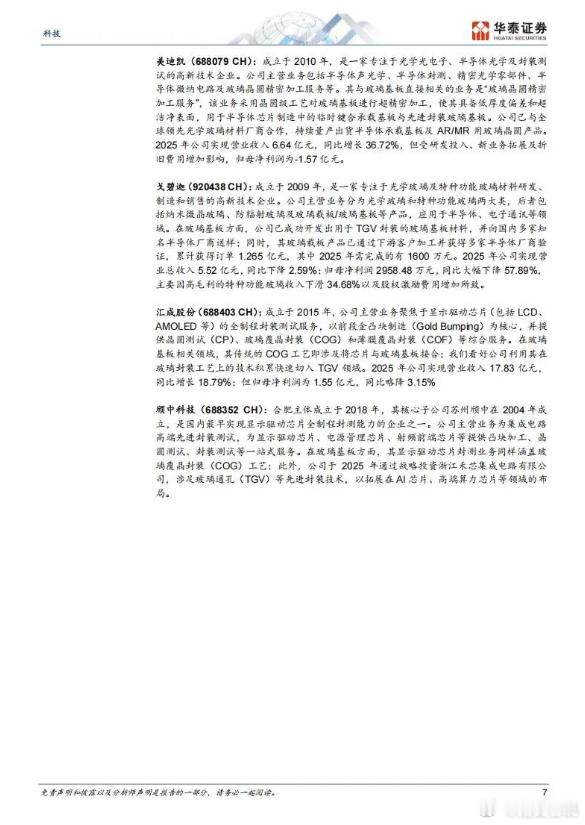

先进封装下一站：玻璃基板加速放量（完整产业链+17家受益公司名单）一、行业核心背景：CoPoS成为下一代先进封装主流路线1.1 行业重大事件台积电明确下一代先进封装路线，计划在嘉义搭建CoPoS试点产线，2026年6月完成产线建设。当前AI芯片光罩尺寸不断扩大，传统12英寸圆形硅晶圆面积见顶，叠加高算力芯片高热问题，有机基板翘曲缺陷凸显，方形玻璃基板+面板式封装成为行业破局刚需方案。1.2 传统CoWoS技术瓶颈行业长期采用CoWoS硅中介层封装，用于多芯片互联。随着算力升级，芯片整合数量大幅增加，台积电规划封装面积由2024年3.3倍光罩极限，提升至2028年14倍光罩极限。圆形硅晶圆切割大尺寸矩形中介层，材料浪费严重、面积存在物理上限，行业亟需材料迭代。二、玻璃基板（CoPoS）四大核心优势2.1 尺寸优势：突破晶圆面积限制玻璃可加工为大尺寸方形面板，主流规格510×515mm、600×600mm，远超12英寸硅晶圆，彻底解决圆形晶圆切割浪费问题，适配超大尺寸AI算力芯片封装。2.2 热稳定性：解决基板翘曲痛点玻璃热膨胀系数3ppm/℃，接近硅材料2.6ppm/℃；高温算力场景下热应力小，完美规避传统有机基板高温翘曲、变形失效问题。2.3 电气性能：适配高频高速传输玻璃介电损耗极低，高频信号传输稳定、数据完整性高，适配数据中心十万卡互联的高速传输需求。2.4 光学特性：支撑光电共封装玻璃宽光谱高透光，可通过离子交换工艺内置光波导，实现同基板光电共封装，降低光路耦合损耗，是未来光互联封装核心基材。三、CoPoS完整工艺流程（全产业链拆解）3.1 玻璃通孔TGV工艺（技术壁垒最高）需在100-700μm脆性玻璃上，加工孔径10-50μm、深宽比50:1的微孔；淘汰传统机械钻孔，行业通用超短脉冲激光冷加工（皮秒/飞秒激光），热量不扩散、无微裂纹，微孔内壁光滑。3.2 通孔金属化工艺（实现导电）1. 种子层镀膜：采用PVD物理气相沉积，在孔内壁镀50-200nm钛/铬金属层，增强金属附着力；2. 电镀填孔：改用水平传输电镀系统，适配方形大面板，药水均匀接触，实现无空洞铜填充。3.3 重布线层RDL工艺（精细电路制作）循环多道工序完成精密电路制备：涂覆光刻胶→直写光刻曝光→显影→溅射种子层→电镀铜线→剥离光刻胶→湿法刻蚀多余金属。搭配化学机械抛光CMP，保证大尺寸玻璃面板全局平整，避免芯片贴装失败；最后退火消除铜层应力、优化晶粒结构。3.4 清洗+检测（保障良率）- 湿法清洗：贯穿全流程，去除微粒、金属残留，保障光刻精度；- 光学检测AOI：高分辨率相机+算法，无接触检测线路偏移、桥接、缺损等缺陷。四、国内核心企业最新落地进度4.1 激光打孔设备（TGV核心）- 帝尔激光：晶圆级+面板级玻璃通孔设备双出货，技术领先；- 大族激光：研发玻璃基板无损通孔、裂片专用加工设备；- 英诺激光、联赢激光：布局超快激光钻孔、精密焊接，切入先进封装赛道。4.2 光刻、抛光、清洗设备- 芯源微：后道清洗设备批量供货，框架清洗设备验证放量；- 华海清科：国产CMP抛光龙头，覆盖通孔、重布线平坦化工艺；- 芯基微装：晶圆+面板级直写光刻，适配玻璃基板，在手订单破1亿元。4.3 玻璃基板原材料- 沃格光电：湖北产线年产10万㎡玻璃基板，已小批量供货；- 戈碧迦：自研封装专用玻璃材料，下游累计订单超亿元；- 彩虹股份：依托高世代玻璃产能，优化半导体基板产品。4.4 封测与键合- 汇成股份、颀中科技、晶方科技：依托玻璃覆晶封装经验，向算力芯片玻璃封装延伸；- ASMPT：亚微米级混合键合设备，适配细间距、大尺寸面板封装。五、17家核心受益公司（清晰分类名单）5.1 玻璃基板材料/基材（5家）沃格光电、彩虹股份、美迪凯、戈碧迦、凯盛科技5.2 封测+代工（4家）台积电、汇成股份、颀中科技、晶方科技5.3 TGV激光打孔设备（4家）帝尔激光、大族激光、英诺激光、联赢激光5.4 光刻/抛光/清洗设备（3家）芯基微装、华海清科、芯源微5.5 键合设备（1家）ASMPT风险提示：行业技术迭代不及预期、产线量产进度延迟、行业竞争加剧。本文仅为行业资料整理，不构成投资建议。
