插卡取电在住酒店是常见的电路，今天有位小伙伴问他住的宾馆有插卡取电，他入住时特意看了一下房间里的配电箱，他说在配电箱里为什么怎么没有看到所谓的接触器呢，他问是直接控制的，还是怎么控制的？今天特意绘制了一个插卡取电的接线示意图，给各位老铁一起分享一下。

其实酒店房间里面的配电箱里是有接触器的，使用的这种接触器跟空开外观很像，我估计他可能误认为是空开了，就以为没接触器。对于有的酒店如果用的是大功率插卡开关，比如在40A电流的话就不需要接触器了，它就是直接控制了。

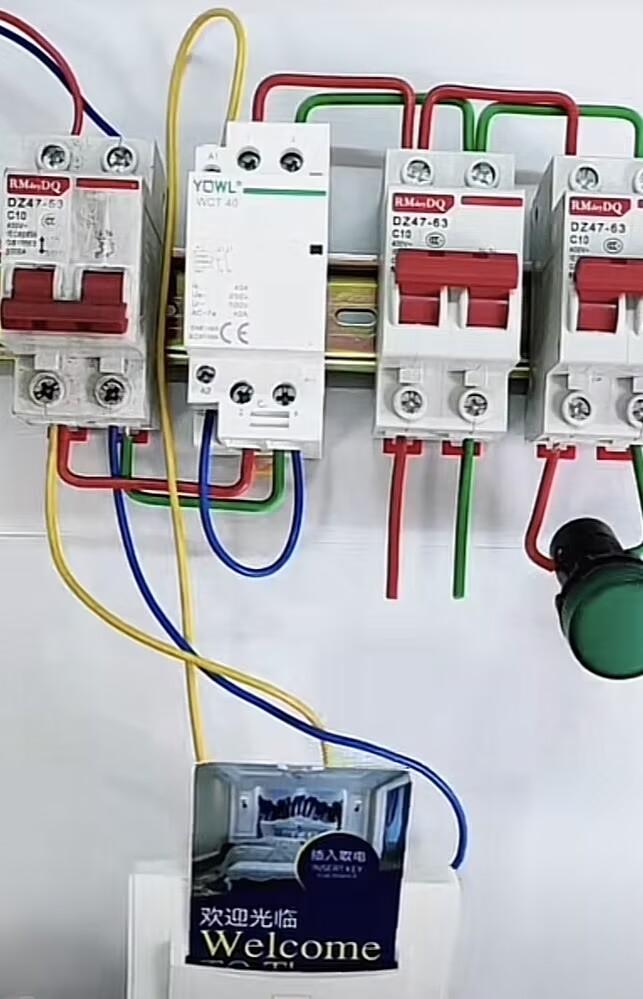

从这个插卡取电的模拟实物接线电路图来看，主电路是从总空气开关下来的零火线先进入到交流接触器的下端口的常开触点上，然后再由上端口的触点出来分为两路到两个断路器，这两个断路器是用来接负载的。

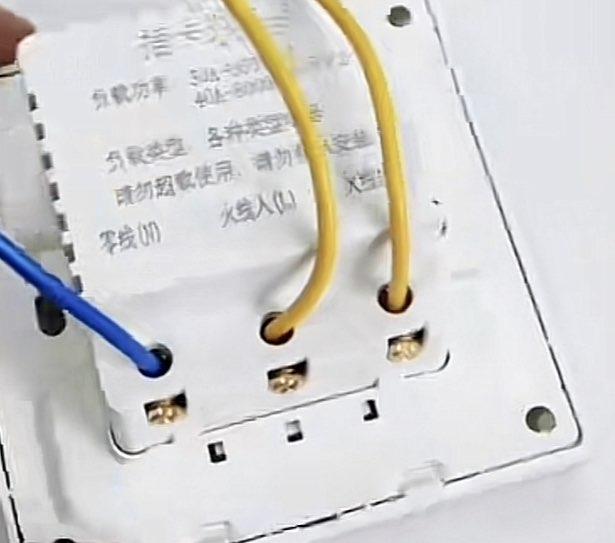

控制电路是由插卡取电开关和交流接触器的线圈组成。在插卡取电开关上有三个接线端子，一个是零线N端子，可以直接从总空开引根线接到这个端子上就可以了；两根接火线的端子，一根是火线进，另一根是火线出。取电开关的这两根火线相当于一个触点开关，在取电卡没放入时，这个触点开关是断开的状态，当取电卡放进后，触点开关闭合，会使交流接触器线圈得电，接触器的常开触点闭合，接通主电路。当拔掉取电卡时，取电开关里的常开触点会延时十几秒钟断开。

各位小伙伴看看，这种模拟酒店里的插卡取电线路有没有瑕疵，欢迎批评指正，请把你认为需要改进的地方写在评论区。
