今天把八路抢答器最后一点的瑕疵解决一下，就是关于蜂鸣器发声的问题。按下八个抢答器时蜂鸣器都不能发出声音，下面分享一下这个问题的解决方法。
从原理图来看，当按下任意按键时发送的高电平信号一路送给译码驱动芯片，另一路通过两个10K电阻送给电容C1充电。
·先测芯片NE555电压是否正常，发现电压为6.5伏，为正常电压。
·一手按下任一按键，再测VD18二极管电压，发现是有高电压的。

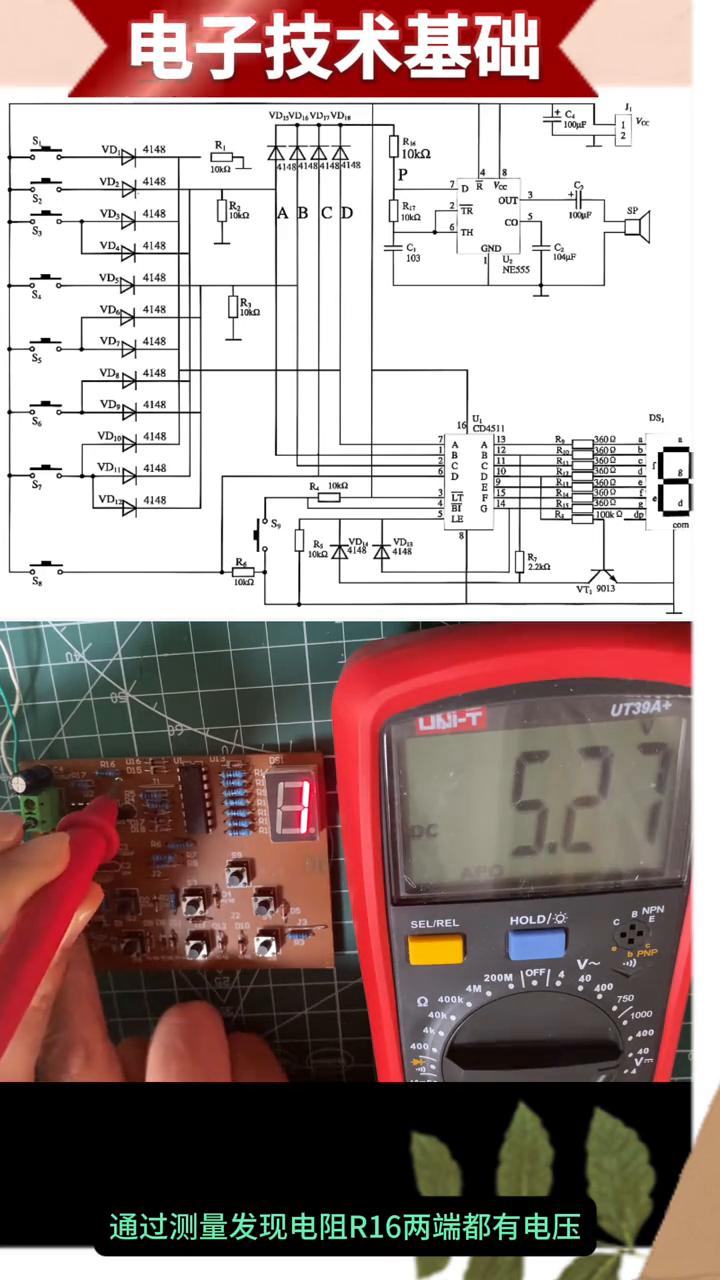

·再测充电电阻R16和R17各端的电压，通过测量发现电阻R16两端都有电压。
·当测电阻R17上下端时，发现电阻R17两端的电压是没有的，这就说明在电阻R16和R17之间可能有断路。
·下面需要检查一下电路板背面的焊点，主要是检查电阻R16和R17的焊点的焊接情况。通过目测发现电阻R17的焊点脱落，这应该是学员在焊接时温度不够造成的，需要用烙铁重新补焊一下。
·补焊完后通电再测试一下，看一下蜂鸣器是否能正常发声，八个抢答键都能发出声音。
至此完成了这两个问题的排除。感谢你的观看，下次再见。
