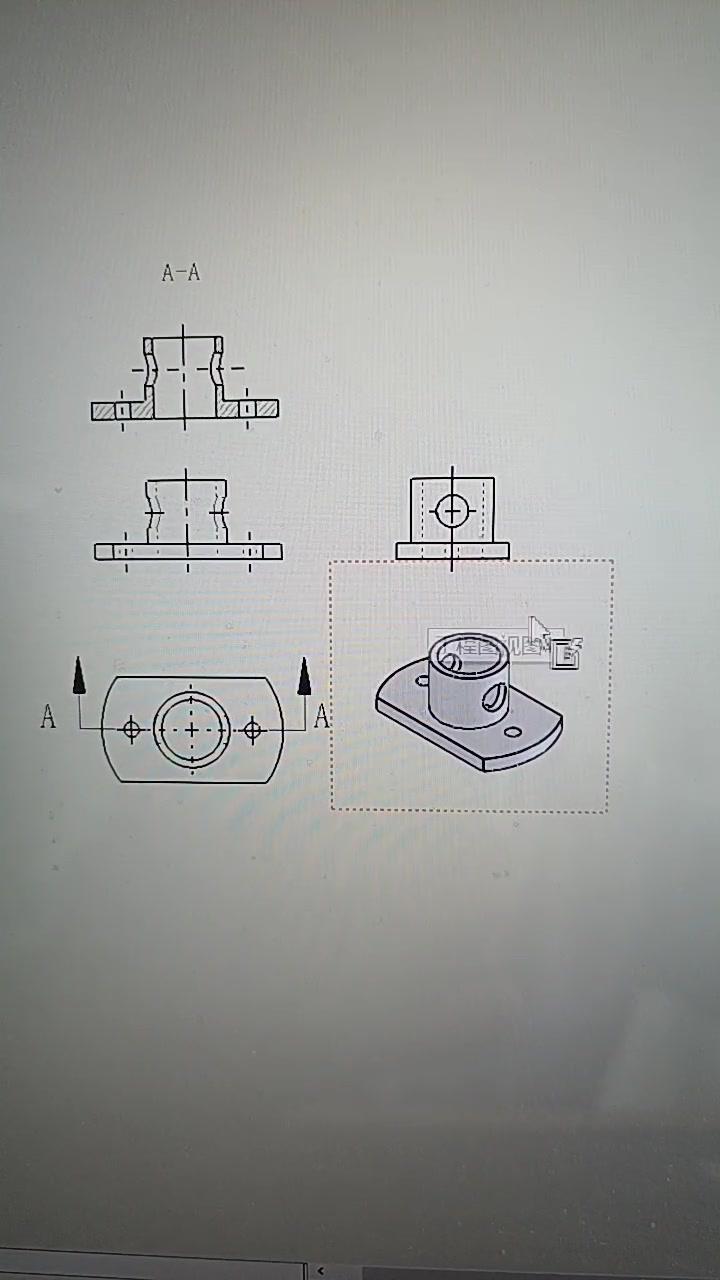

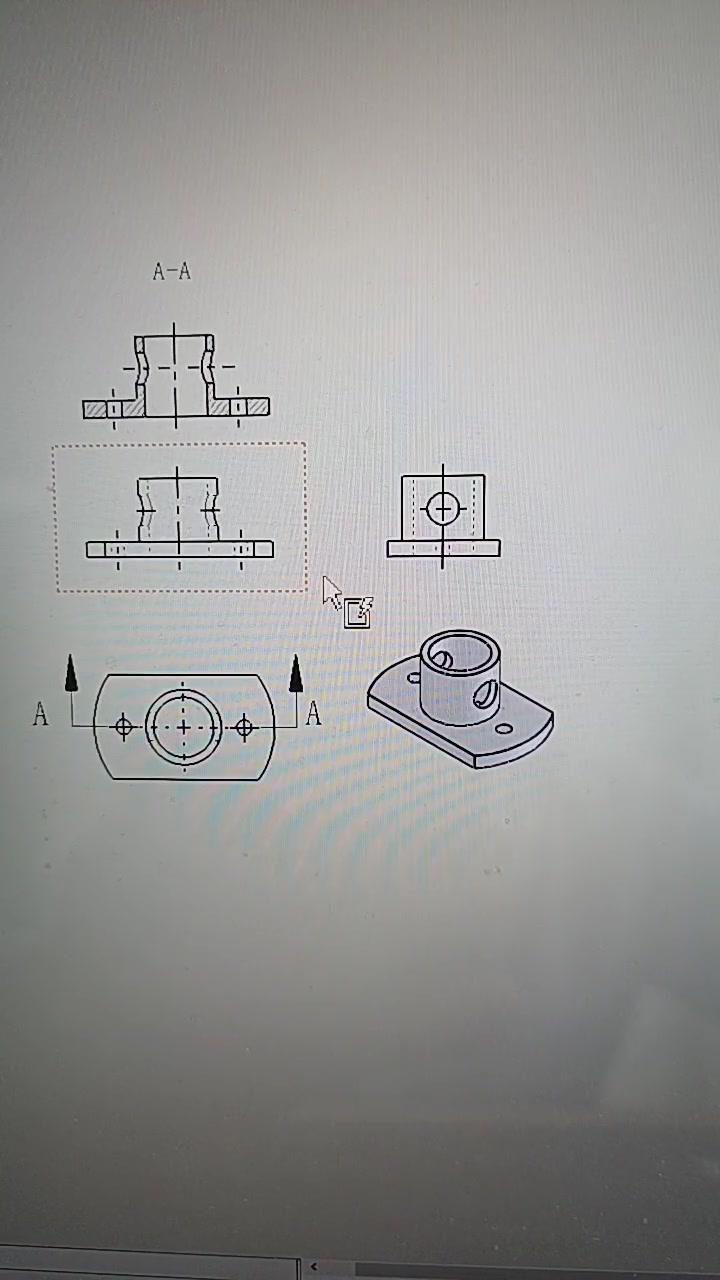

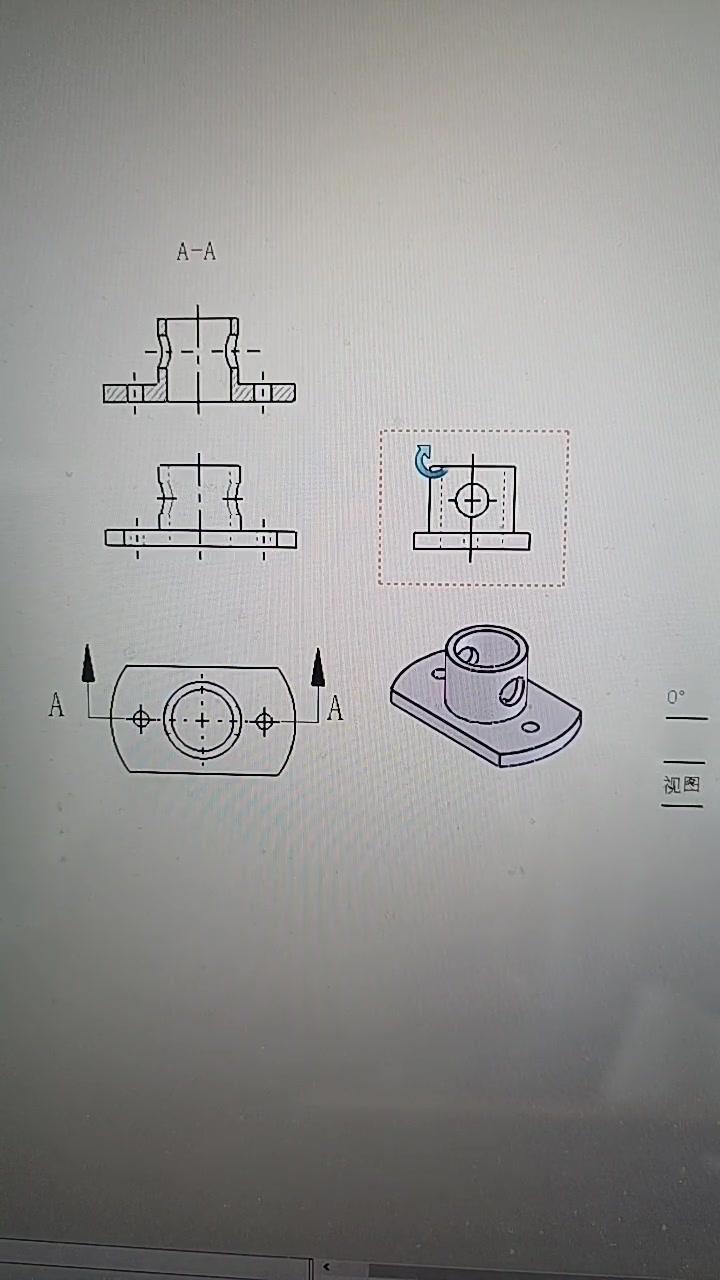

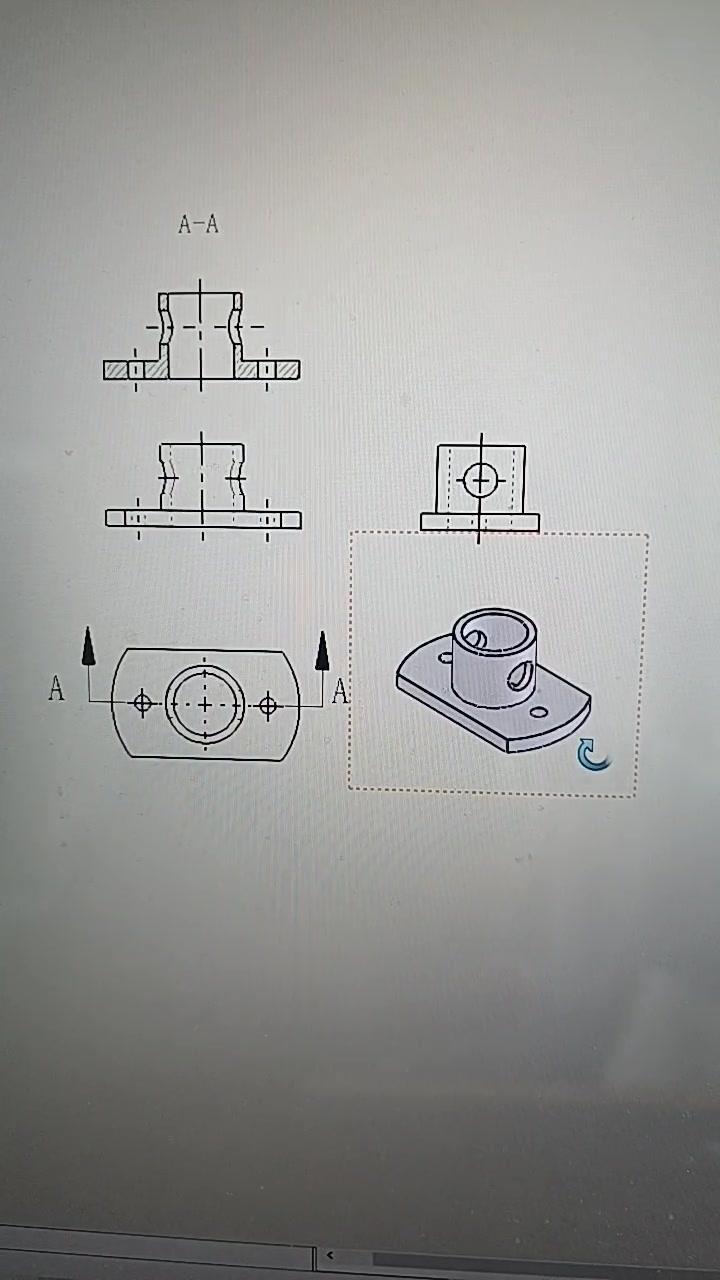

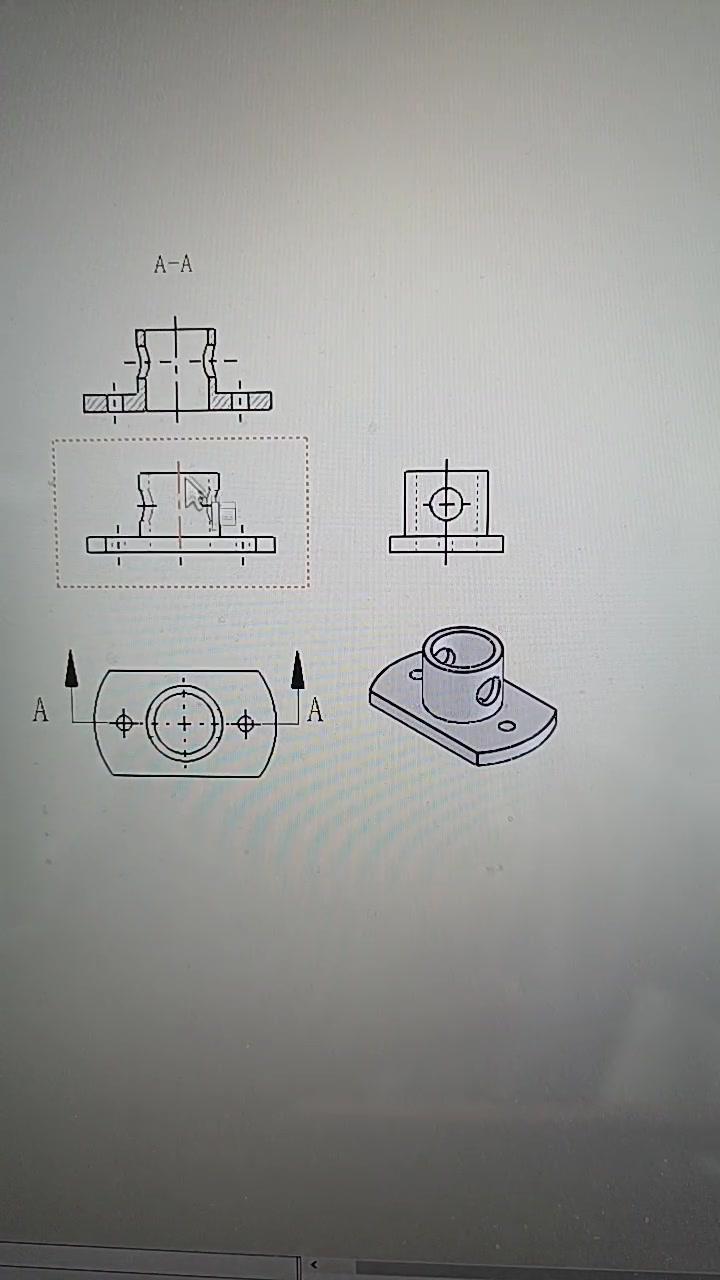

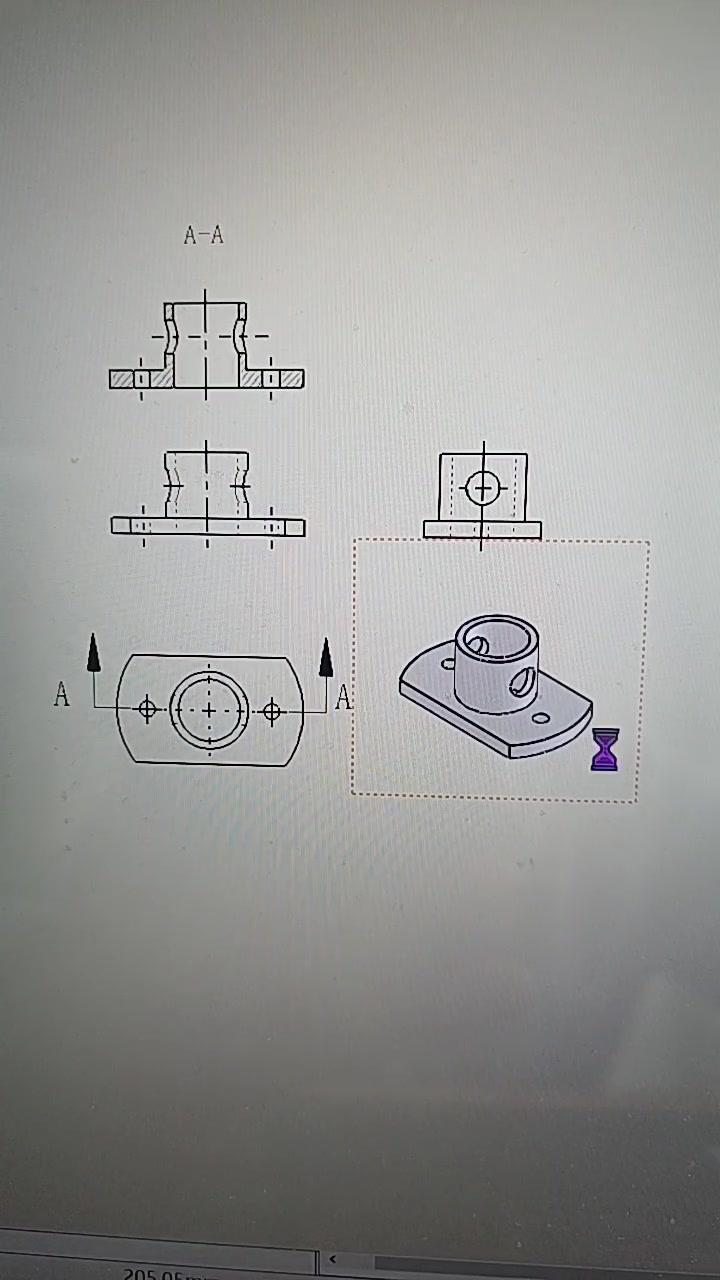

机械制图全剖视图怎么画？全剖视图能清晰展示零件内部结构，解决虚线困扰。主视图用全剖视图代替，能让零件结构一目了然，绘图时不用再纠结虚线怎么画，对初学者很友好。

画全剖视图时，要先确定剖切位置，一般选在零件对称或能最好展示内部结构的地方。然后按照规定的剖视符号和标注，画出剖切面后的视图，注意要把不可见的内外轮廓线都表现出来。

掌握全剖视图画法，能大大提高机械制图的效率和准确性，对学习机械设计的同学来说很实用，推荐试试！机械制图与识图 机械制图学习
