台积电，终于摊牌了。

就在昨天，他们亲口承认，那个支撑着英伟达所有AI芯片的封装技术，已经到头了。用了几十年的硅基板，太小，太贵，像个越来越挤的旧屋子，再也装不下AI的野心。

这个摊牌其实早有征兆，英伟达创始人黄仁勳在2025年5月被媒体问到有没有可能更换封装供应商时，直接给出了一句没有任何回旋余地的答复。他承认CoWoS是很先进的技术，但话锋一转，直言目前除了台积电提供的这套封装方案，英伟达真的没有其他选择。

说白了就是一句话，没得选，你被锁死了，只能跟着我在这条路上狂奔。

英伟达对台积电封装技术的依赖程度有多深有数据显示，仅英伟达一家厂商就包下了台积电超过70%的CoWoS L先进封装产能。这个数字意味着台积电在这个技术路线上的任何风吹草动，都会直接决定英伟达AI芯片的出货命运。

然而问题恰恰就在这里，这套被英伟达视作命脉的CoWoS技术，正在被物理法则一点点地瓦解。

就拿英伟达的B200芯片来说，在一块12英寸圆形晶圆上，现在最多只能排下16颗B200芯片，而它的前辈H100，同样面积能放下29颗，前后两代产品，芯片尺寸的急剧膨胀让每片晶圆的产出数量近乎腰斩。

更麻烦的是热应力问题，AI芯片面积越大，封装过程中的热应力越容易导致整块晶圆弯曲变形，进而拉低量产良率。这就是AI芯片封装领域正在面临的现实：为了追求更强的性能，芯片越做越大，但产能却是越产越少。

台积电自身的数据最能说明这种窘迫，这家公司2024年底时的CoWoS月产能约为3.5万片，到了2025年提升到大约7万片，整整翻了一倍。但即便如此，面对英伟达、AMD、博通等客户的疯狂需求，这点产能仍然是杯水车薪。

外资机构Aletheia在2025年11月发布的一份报告中给出了一个相当严峻的预测，台积电2026年的CoWoS产能缺口将高达40万片，短缺超过20，而到了2027年，这个缺口将进一步扩大到大约70万片，缺口超过30。

AI芯片封装面临的根本困境其实不难理解，你处理的是长方形的芯片，可它偏偏要从圆形的晶圆上切割下来。每切一个方块，晶圆边缘就会留下一大堆用不上的弧形废料。

以英伟达更先进的Rubin系列芯片为例，它的中介层达到了5.5倍光罩尺寸，在300毫米晶圆上只能放置7颗，面积利用率仅仅45。而在600毫米的方形面板上，同样的芯片可以放到64颗，面积利用率飙升到81，直接带来了22到28的成本降幅。圆形晶圆这条路，在物理层面上已经走到了尽头。

所以台积电的摊牌，本质上是一次被迫的战略转型，这家芯片巨头正悄然推进一项名为CoPoS的下一代封装技术，全称是Chip on Panel on Substrate，中文可以理解为基板面板化芯片封装。

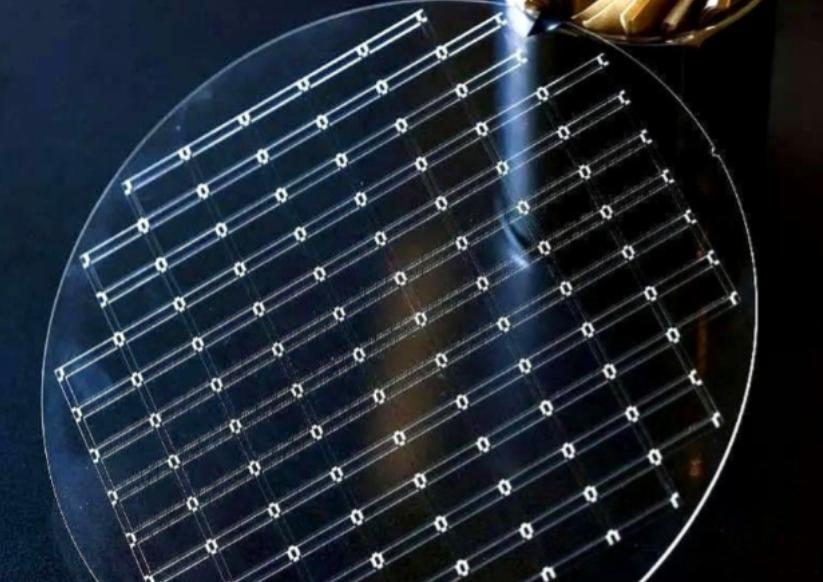

这项技术的核心逻辑非常简单直接，化圆为方，用方形的玻璃基板来替代传统圆形的硅中介层，彻底破除圆形晶圆的空间限制。玻璃基板本身具备低热膨胀系数和高机械强度的优势，能从根本上解决大尺寸芯片普遍面临的翘曲变形问题。

按照目前公开的信息，台积电计划于2026年正式启动CoPoS试验线建设，2028年在嘉义厂迈入大规模量产阶段，重新定义未来十年AI芯片封装的游戏规则。

这一次技术路线的代际更替，正在搅动整个半导体产业链的格局，当台积电的精力逐渐向下一代面板级封装倾斜时，传统CoWoS的一部分订单开始被迫向外溢出。

英特尔的EMIB封装技术因为不需要大面积硅中介层、成本比CoWoS低了将近一半，而且良率表现也不差，开始吸引谷歌和Meta这类大型云端服务商的关注。另一边，日月光的扇出型面板级封装产线也在加速推进，预计2027年上半年就可以实现量产。

回到这场以万亿为单位的芯片豪赌本身，台积电的摊牌不是技术无力，而是一次主动的战略重构，当圆形晶圆这条路的尽头已在眼前时，停止在旧战壕里疯狂添堵，转身去开辟新赛道，才是真正掌控话语权的正确打法。

CoWoS让英伟达在高墙之内安心奔跑，而CoPoS的化圆为方，才真正打开了未来十年AI芯片算力竞赛的天花板，当英伟达的芯片封装从圆形晶圆平移上方形玻璃基板的那一刻，原先那堵物理高墙就不复存在了，而这一次，打胜这场封装革命主动权的人，依然是台积电。
