AI产业链学习笔记1 | 由硅到芯
1.电子级多晶硅 → 单晶硅晶棒
多晶硅内部原子排列混乱，有大量晶界，会严重阻碍电子移动。必须把它熔化后，用“拉晶法”重新结晶成原子排列高度有序的单晶硅，才能用于芯片制造。这一步解决了导电性能和一致性的问题。

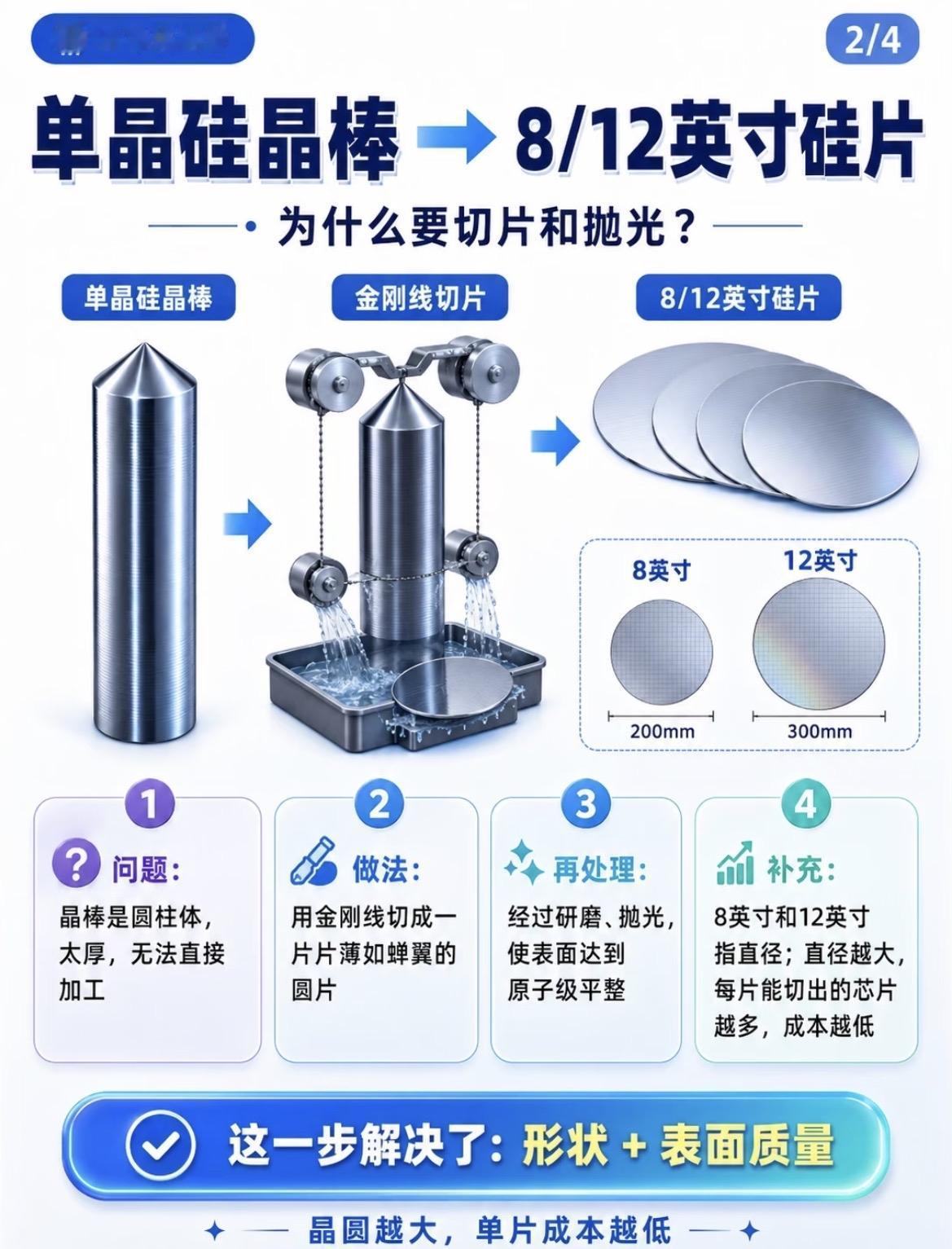

2.单晶硅晶棒 → 8/12英寸硅片
晶棒是圆柱体，太厚无法直接加工。用金刚线把它切成一片片薄如蝉翼的圆片，再经过研磨、抛光，使其表面原子级平整。这一步解决了形状和表面质量的问题，让后续光刻能顺利进行。8英寸和12英寸是指直径，直径越大，每片能切出的芯片越多，成本越低。

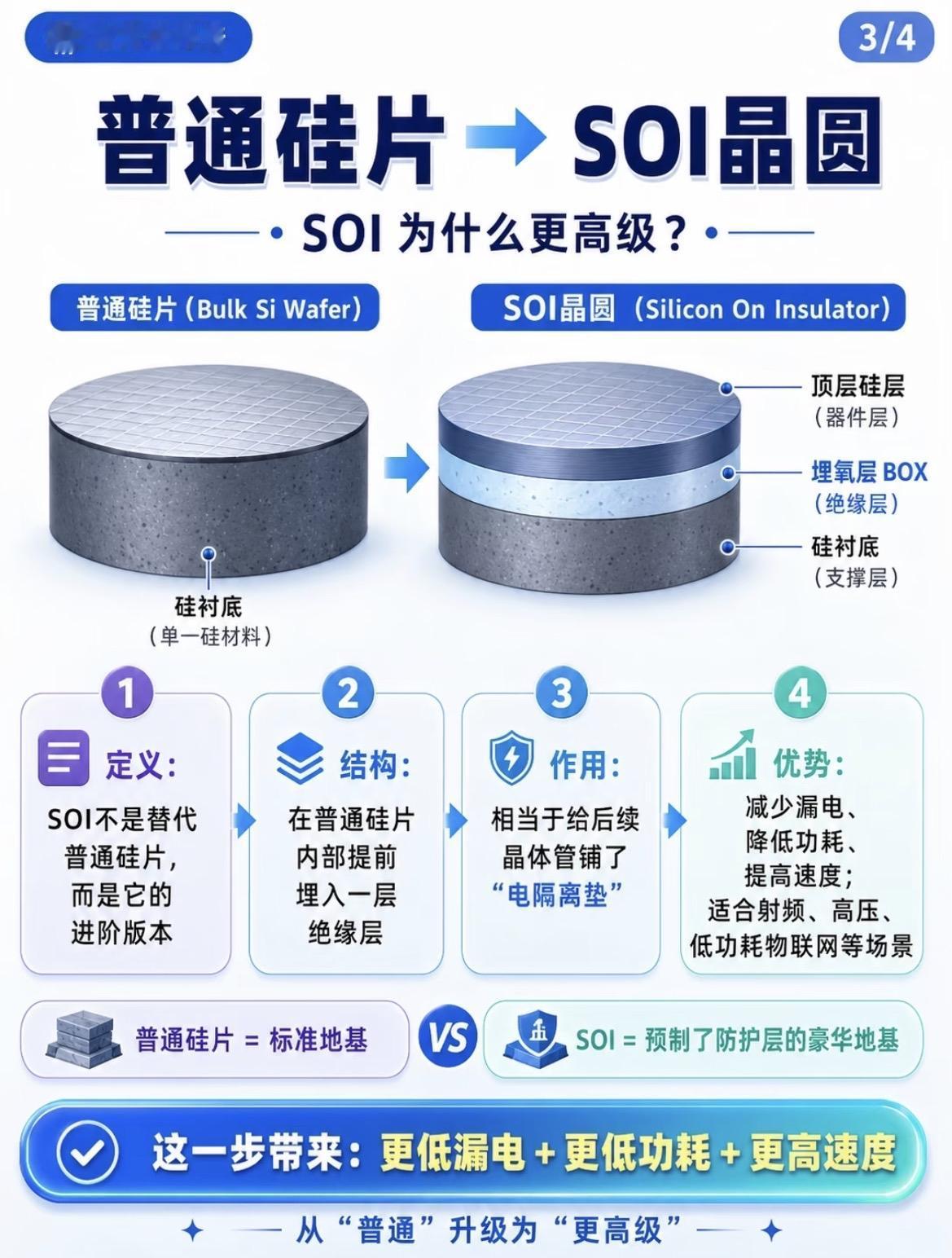

3.普通硅片 → SOI晶圆
SOI晶圆不是替代普通硅片，而是一种进阶版本。它在普通硅片内部提前埋入一层绝缘层，相当于给后续制造的晶体管铺了“电隔离垫”。这样做可以大幅减少漏电、降低功耗、提高速度，尤其适合射频、高压、低功耗物联网等场景。可以理解为：普通硅片是“标准地基”，SOI是“预制了防水防震层的豪华地基”。

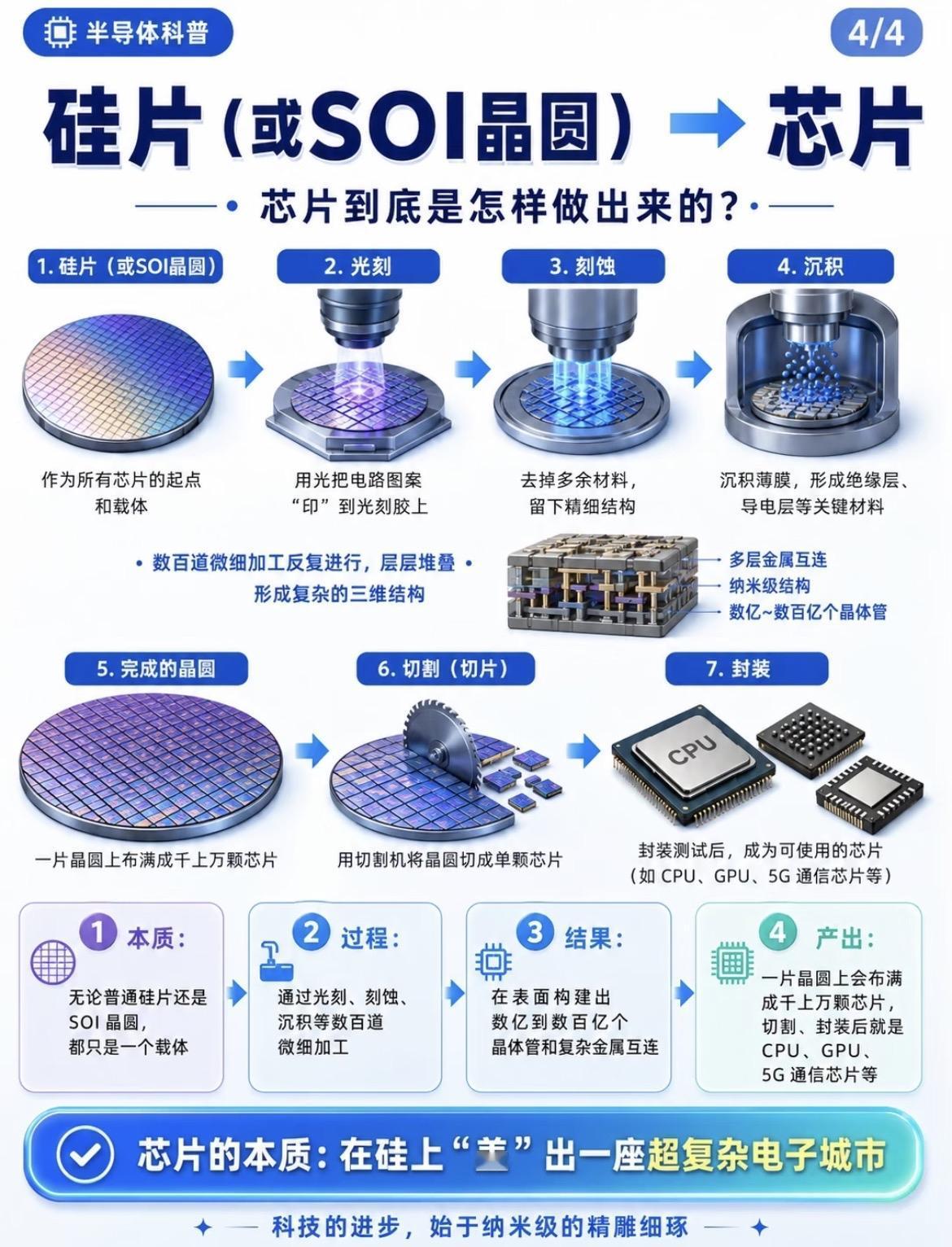

4.硅片（或SOI晶圆） → 芯片
无论哪种硅片，都只是一个载体。芯片的本质是在这个载体表面，通过光刻、刻蚀、沉积等数百道微细加工，构建出数亿到数百亿个晶体管和复杂的金属互连线路。最终，这片硅片上会布满成千上万颗芯片，切割、封装后就是我们熟悉的CPU、GPU、5G通信芯片等。
