当晶体管微缩逼近物理极限，另一种延续算力增长的方式正在兴起——把芯片从“平房”盖成“高楼”
一、当“变小”这条路快走到头了
过去半个世纪，芯片进步的核心逻辑只有一句话：把晶体管越做越小。从微米级到纳米级，从 7nm 到 5nm 再到 3nm，同一个面积里塞进更多晶体管，芯片就更强、更快、更省电。这就是“摩尔定律”的基本节奏。
但到了 3nm、2nm，这条路越来越难走了。我们在之前聊晶圆代工的文章里（一家工厂，卡住了全世界的AI）讲过，光刻机的“画笔”已经细到了原子级，再往下缩小，量子隧穿效应开始让电子“穿墙逃跑”，晶体管不再乖乖听话。物理极限正在关上一扇门。
问题来了：如果芯片不能再无限变小，算力还能继续增长吗？
半导体产业的答案是：既然不能往下钻，那就往上堆。这就是今天要聊的主题——先进封装。
二、从“平房”到“高楼”：先进封装在做什么？
传统芯片是一颗完整的“平房”——CPU 就是一颗芯片，GPU 是另一颗芯片，内存又是单独的芯片，它们平铺在电路板上，通过导线互相通信。
先进封装做的事情，是把这些独立的芯片像积木一样堆叠或紧靠在一起，让它们变成一个整体。你可以把它想象成：以前几家人住在不同的平房里，串个门要走街串巷；现在盖了一栋高楼，上下电梯就到了。

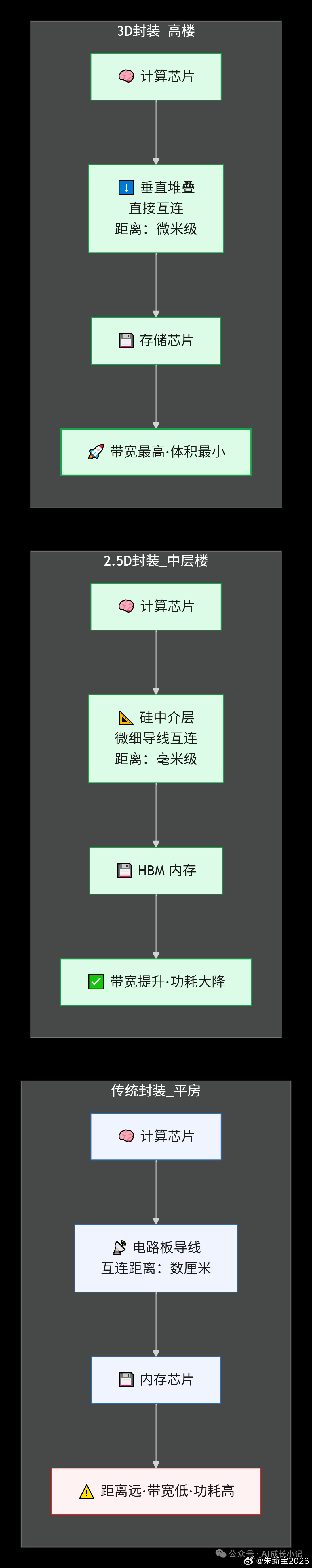

目前主流的技术路线有两种：
2.5D 封装：芯片之间还不是直接“压”在一起，而是并排放在一个“中间层”——硅中介层上。这个中介层里有密密麻麻的微细导线，让芯片间能以极短的距离高速通信。HBM 高带宽内存和 GPU 之间用的就是这种方案（HBM内部是多层DRAM的3D堆叠，而HBM与GPU之间则是2.5D并排整合）。我们的存储文章里（为什么AI芯片火了，跟着暴涨的却是"不起眼"的存储？）提过，HBM 通过 TSV（硅通孔）技术把多层 DRAM 垂直堆叠，再通过 2.5D 封装和 GPU 并排放在一起，数据传输距离从几厘米缩短到几毫米。
3D 封装：更进一步，芯片直接垂直堆叠，一层计算、一层存储、一层通信，像千层蛋糕一样压在一起。垂直互连距离最短、带宽最高，但对散热和制造工艺的要求也最苛刻。台积电的 SoIC（系统整合芯片）就是 3D 封装的代表，AMD 已经在部分高端处理器中采用了这种方案。
不管 2.5D 还是 3D，核心优势一句话：越近越快，越快越省电。数据传输距离从几厘米缩短到毫米甚至微米，带宽成倍提升，功耗则大幅降低。
三、为什么 AI 时代先进封装突然成了“胜负手”？
我们在聊存储和光模块时反复提到过一个词——“内存墙”。大模型训练时，GPU 算得飞快，但数据从内存搬运到 GPU 的速度跟不上，计算核心大半时间在干等。光模块解决的是 GPU 之间的互联带宽，而先进封装解决的是 GPU 与 HBM 内部的数据搬运——两者共同攻击内存墙的“内外两侧”。
先进封装的解法很直接：把 GPU 和 HBM 内存“焊”在一起，让它们不再是“隔壁邻居”，而是“同一张床上”。数据搬运的物理距离从几厘米缩短到几毫米，带宽直接翻几倍。
而且还有一个更深的逻辑：制程越先进，封装越重要。3nm/2nm 芯片的制造成本高得吓人，如果把所有功能都集成在一颗芯片上，一旦有瑕疵，整颗报废。但如果用先进封装把一个大芯片“拆”成几个小芯片（业内叫 Chiplet），哪个坏了换哪个，良率和成本都能大幅优化。
制程微缩让晶体管变小，先进封装让芯片系统变强。两者共同定义了下一代 AI 芯片的竞争力。
四、CoWoS：台积电的另一张王牌
聊到台积电，大多数人的第一印象是晶圆代工——帮苹果、英伟达造芯片。但 AI 时代让台积电的另一项能力浮出了水面：CoWoS。

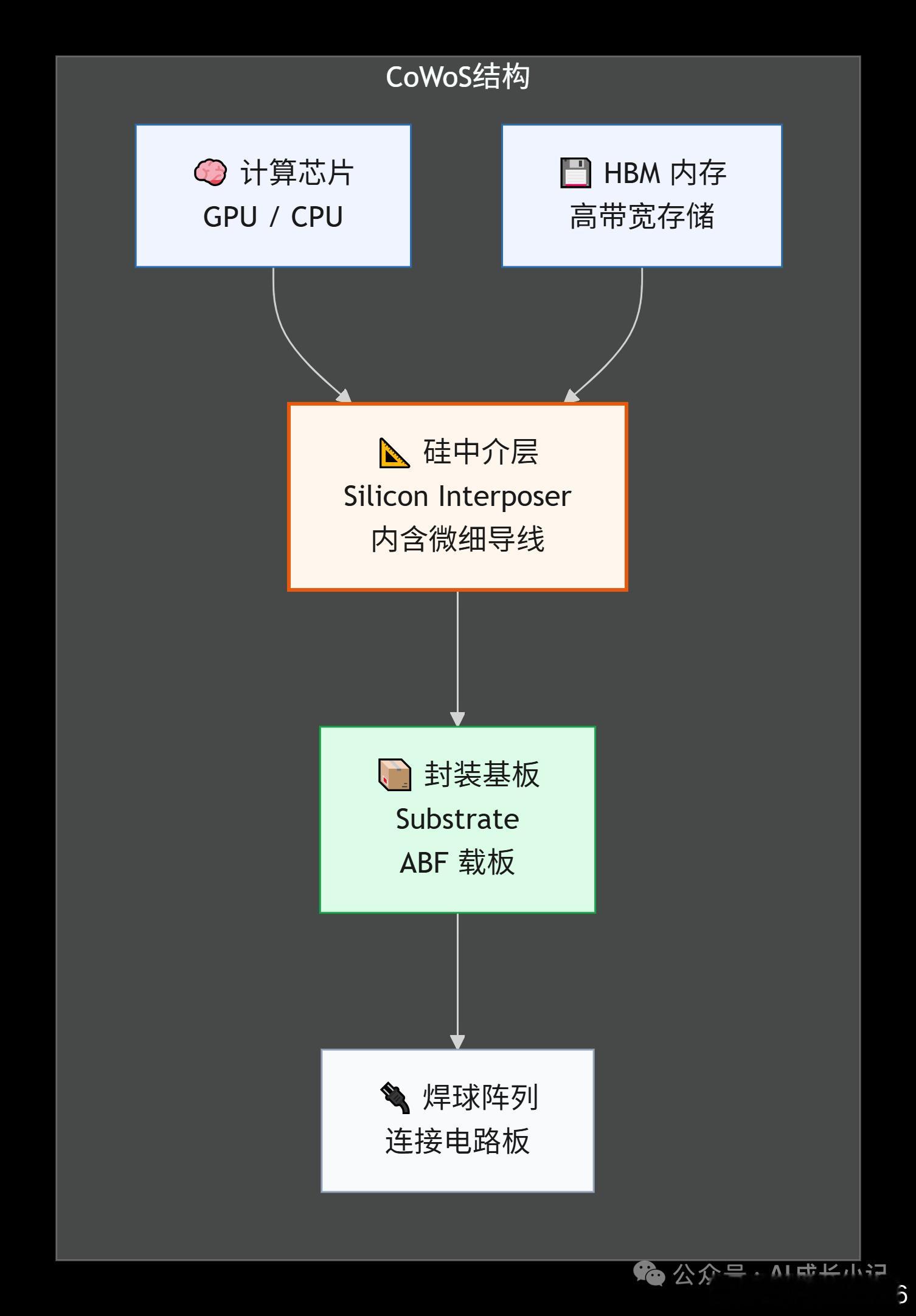

CoWoS 的全称是 Chip on Wafer on Substrate。拆开来看就是：把计算芯片（Chip）和 HBM 内存先并排放在一个硅中介层（Wafer）上，再把整个中介层封装在基板（Substrate）上。你可以把它想象成一个“高级托盘”——几个核心芯片共用同一个盘子，盘子里有极细的导线把它们连在一起。
这个技术有多重要？看一组数据就知道了。根据 TrendForce 集邦咨询的统计，2025 年全球 CoWoS 月产能约 7-8 万片（等效 12 英寸晶圆），2026 年预计扩充至 9 万片以上，但仍无法满足需求——英伟达一家就想吃掉约六成产能。台积电的 CoWoS 产能，直接决定了全球能出货多少颗 AI 芯片。
这也是为什么我之前写晶圆代工时（一家工厂，卡住了全世界的AI）说过：台积电不只是“造芯片”的，它是“造芯片+把芯片和内存焊在一起”的一站式工厂。制造和封装被它一手包揽，产能分配权自然牢牢握在自己手里。
当然，台积电不是唯一玩家。三星的 I-Cube、英特尔的 EMIB 都是 2.5D 封装的竞品方案，英特尔还在推进 Foveros（3D 堆叠）和“玻璃基板”等下一代封装技术。但现阶段，台积电在 CoWoS 的产能规模和良率上遥遥领先——这也是为什么英伟达、AMD、博通全部在排队等同一个工厂的原因。
另外，先进封装一个不太被讨论的问题是封装用基板。CoWoS 中的“Substrate”本身也需要极高的制造精度和多层布线能力，ABF 载板是其中的关键材料，目前供应主要来自日本（揖斐电、新光电气）和中国台湾（欣兴、南电），这个环节同样是容易被忽视的潜在瓶颈。
五、国产替代：封测三巨头与追赶者
好消息是，封装本身就是中国半导体产业链的传统强项。
全球封测市场的前十名里，三家来自中国大陆——长电科技、通富微电、华天科技。这三家传统上做的是相对成熟的封装业务，但在 AI 算力需求的推动下，正在加速向先进封装转型。
长电科技是其中走得最快的。其自主研发的 XDFOI 平台（高密度扇出型封装）已实现 2.5D 封装量产，面向高性能计算和 AI 芯片客户批量出货，并正持续向 3D 封装方向延伸。长电科技 2026 年第一季度实现营收 91.7 亿元，2025 年全年先进封装相关收入达 270 亿元创历史新高，先进封装产能及利用率较上年同期显著提升，4nm 以下先进制程芯片的封装项目也在推进中。
通富微电深度绑定 AMD，是目前国内在 2.5D/3D 封装线上布局最深入的企业之一；华天科技在扇出型封装和系统级封装（SiP）上也有布局。此外，专注硅中介层中段工艺的盛合晶微也是国内 2.5D 封装的重要参与者。这几家公司都在积极扩充先进封装产能。
但需要客观说的是：国内先进封装距离台积电 CoWoS 仍有显著差距。长电科技的 XDFOI 平台目前主要面向中高端应用场景，良率和产能仍在爬坡中。在 AI 芯片所需的 CoWoS 级别封装上，国产厂商短期内还难以有效替代台积电。先进封装和晶圆代工一样，技术的天花板很高，追赶需要时间。
六、下一代 AI 芯片的竞争，不只比“多小”，更比“多高”
回到文章开头的问题：当芯片不能无限变小，算力还能继续增长吗？
答案已经很清晰了。制程微缩是“向下钻”，先进封装是“向上堆”——这是半导体产业在物理极限面前的一次智慧转向。
晶圆代工（制程微缩）+ 先进封装（3D 堆叠），已经成为台积电的“两条腿”，也是整个 AI 芯片产业的两大支柱。缺了其中任何一条，下一代 AI 芯片都无法落地。
对于我们之前在这个系列里聊过的每一个主题——光模块、光芯片、晶圆代工、硅片与光刻胶——先进封装是那个把所有东西“串在一起”的环节。它把计算芯片、存储芯片、通信芯片整合成一个完整的系统，让 AI 算力不再是单兵作战，而是集团军协同。
下一代 AI 芯片的竞争，不只看谁能造出更小的晶体管，更看谁能把芯片“堆”得更高、更密、更聪明。
——从平面到立体，这是芯片产业的“二次进化”。
关键数据来源：TrendForce 集邦咨询（全球 CoWoS 产能及预测）、台积电法说会纪要（先进封装业务进展）、长电科技 2026 年第一季度报告及2025年年度报告（营收及先进封装业务数据）、SemiAnalysis（先进封装竞争格局），均来自各公司官方披露及权威第三方机构公开报告，引用截止 2026 年 6 月。
