铁路头条【轨交巨头 CG-rail：高可回收热塑性复合材料轻量化部件全流程研发突破】轨道交通轻量化、低碳循环已成全球产业核心赛道。传统热固碳纤维材料回收难、生产周期冗长，长期制约大规模工程落地。德国轻量化龙头 CG Rail（德累斯顿）发布一套完整热塑性碳纤维（CFRTP）研发体系，打通材料筛选、仿真拓扑优化、自动化模压量产全链条，打造可高比例回收、减重 30% 的高速列车车底外覆构件，为轨交复材循环化落地提供成熟工业方案。

一、行业痛点：传统复材难以适配轨交严苛需求

碳纤维复合材料轻量化优势显著，但传统热固树脂体系存在三大硬伤：回收壁垒高：固化后无法熔融重加工，纤维与基体分离成本高昂，难以匹配轨道交通全生命周期低碳要求；制造低效热固成型动辄数小时，手工工序多，批量生产成本居高不下；合规难度大多数基材需额外阻燃涂层才能满足 EN45545 轨道防火、低烟毒标准。

与之对比，热塑性碳纤维可反复熔融重塑，部分基材原生阻燃、成型速度大幅提升，但如何兼顾碎石冲击、百万次疲劳、批量制造，是行业长期空白。CG Rail 作为斩获 ERCI、SET4FUTURE 多项轻量化创新奖的专业轨交复材研发企业，针对性开展系统性攻关。

二、多级材料筛选：轨交专属性能全面标定

项目搭建多维度分级材料评测体系，覆盖防火阻燃、高低温稳定性、碎石抗冲击、静载、百万次疲劳、成型工艺性、循环回收性、成本八大轨交核心指标。

团队针对双向铺层 CFRTP 完成多应力比疲劳试验，绘制完整 S-N 疲劳曲线，量化不同铺层、应力下材料疲劳极限，为仿真载荷计算提供精准基础数据。

区分两类热塑性材料分工：连续纤维板材面内强度高、抗碎石穿透；10–25mm 长纤维 LFT 流动性强，适配复杂筋腔成型，为差异化结构设计奠定材料基础。

三、仿真驱动差异化复合结构设计

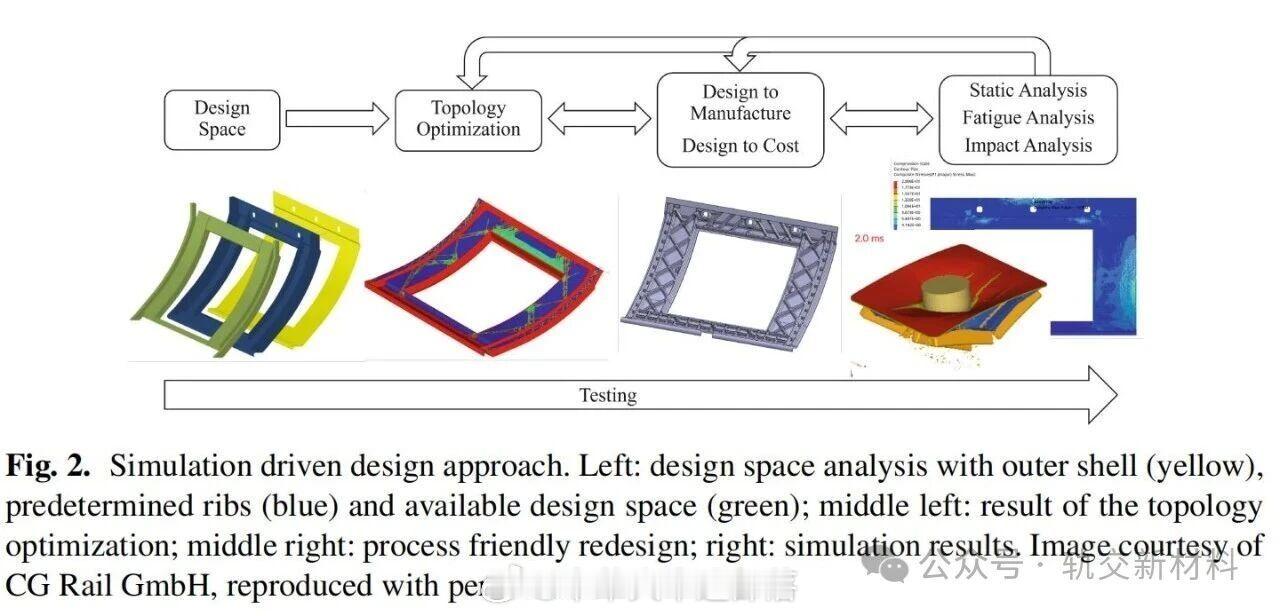

采用仿真先行开发逻辑，构件采用 “外层连续纤维壳体 + 内层长纤维加强筋” 复合构造：外层壳体：曲面简单、厚度均匀，采用无间断连续纤维铺层，高速碎石撞击下不发生穿透损伤，承担整车底部防护、主体承载功能；内部筋架：结构复杂，预留密封、锁固件安装位，使用长纤维热塑性材料熔融填充型腔，通过拓扑优化划定筋条最优布局。

优化阶段设置多重约束：总重量上限、筋厚、拔模角度、抗弯抗扭刚度、极限应力阈值。拓扑输出模型后结合模压工艺重构筋条尺寸，再通过静力学、百万次疲劳、高速冲击三重有限元校核。

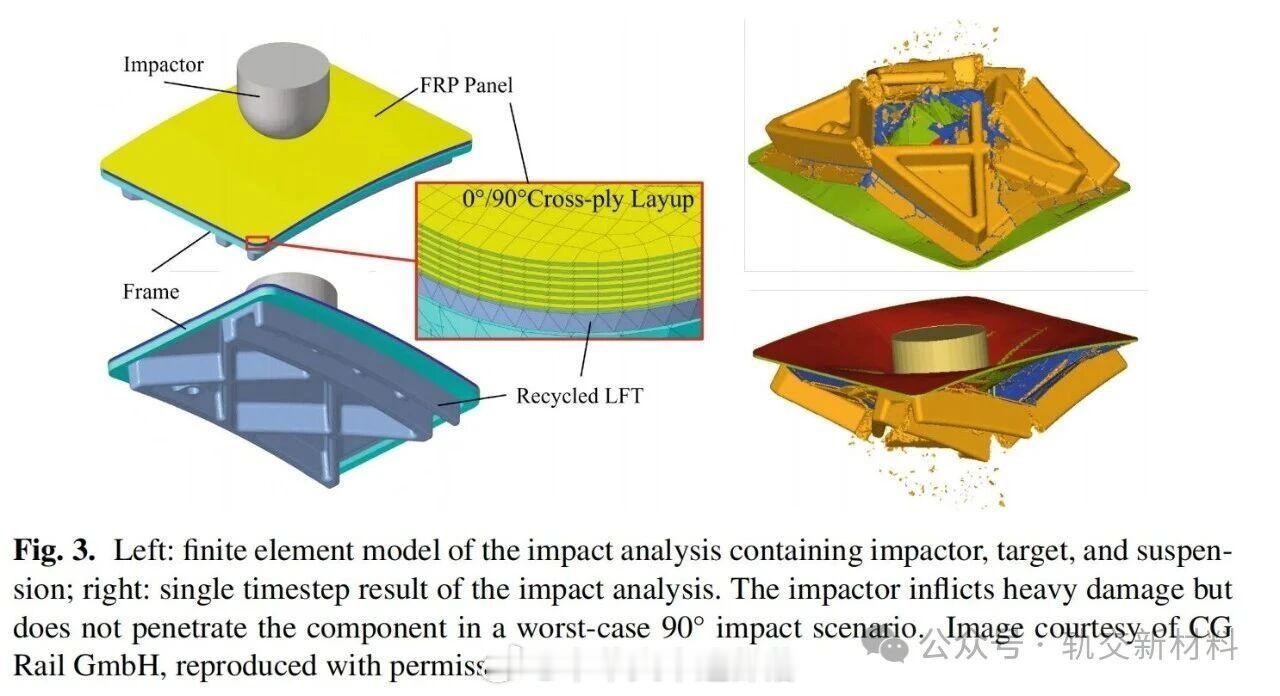

冲击仿真验证性能分工：外层连续纤维抗侵彻能力优异，内部 LFT 筋刚度充足但抗冲击韧性偏弱，内外结构协同平衡刚度与防护性能，仿真结论同步通过实体落锤冲击试验验证。

四、自动化模压量产 + 闭环回收工艺

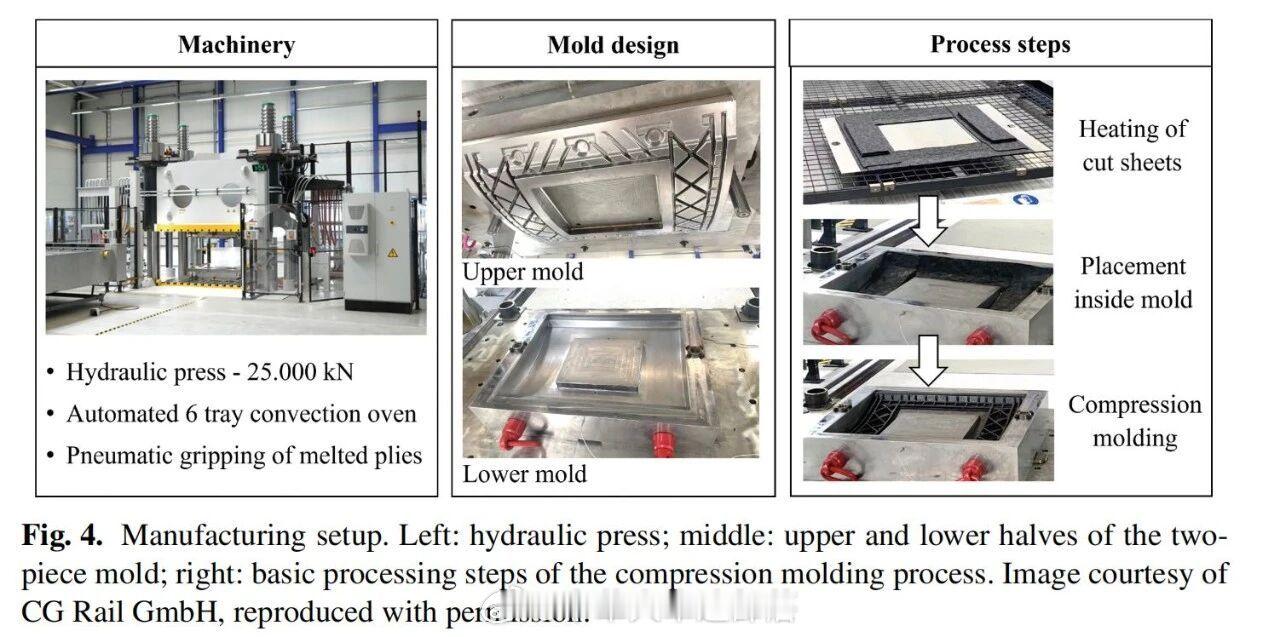

量产选用两分式模具模压工艺，适配年产 2000 件中等批量，配套 25000kN 液压压机、多工位预热烘箱、气动自动取料系统，全流程自动化。

完整工艺流程：裁切 CFRTP 板材→烘箱熔融预热→机械手转运入模→合模高压成型→快速冷却脱模，单件成型仅 3 分钟，相较热固工艺效率提升数十倍。

核心循环亮点：构件 76% 采用回收长纤维热塑性原料，内外壳体基材统一，生产边角料、报废部件均可重熔再加工，实现材料闭环循环，大幅降低原材料与固废处理成本。

五、产品核心优势与行业价值

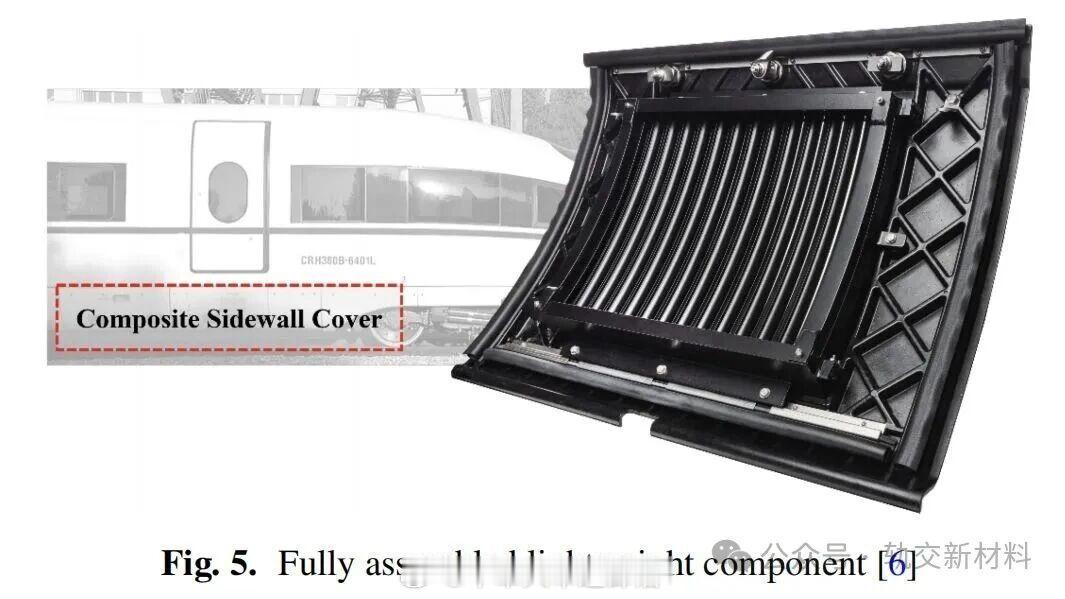

对比传统铝合金车底防护构件，这款 CFRTP 轻量化部件优势突出：轻量化整体减重约 30%，降低车辆轴重、减少启停能耗；绿色循环高回收配比，适配轨道交通碳中和发展目标；性能可靠满足 EN45545 防火标准，抗碎石冲击、百万次疲劳无失效；量产高效自动化近净成型，减少二次加工，缩短制造周期；耐腐蚀无惧车底泥水、砂石侵蚀，长期运维成本更低。

CG Rail 本次成果形成标准化完整技术链路：轨交专用材料测评 — 仿真拓扑优化 — 模压自动化量产 — 闭环回收，打破热固复材长期垄断，解决防火、量产、回收三大行业瓶颈。

结语

全球地铁、高速列车加速推进轻量化与绿色转型，可回收热塑性碳纤维复合材料是下一代核心材料路线。CG Rail 这套工程化解决方案不仅适用于车底外覆件，同样可迁移至车顶设备舱、侧墙裙板、转向架防护等各类轨交承载部件，为国内外轨道车辆复材规模化、低碳化落地提供重要参考，也为国内复材企业对标欧洲先进工艺指明研发方向。
