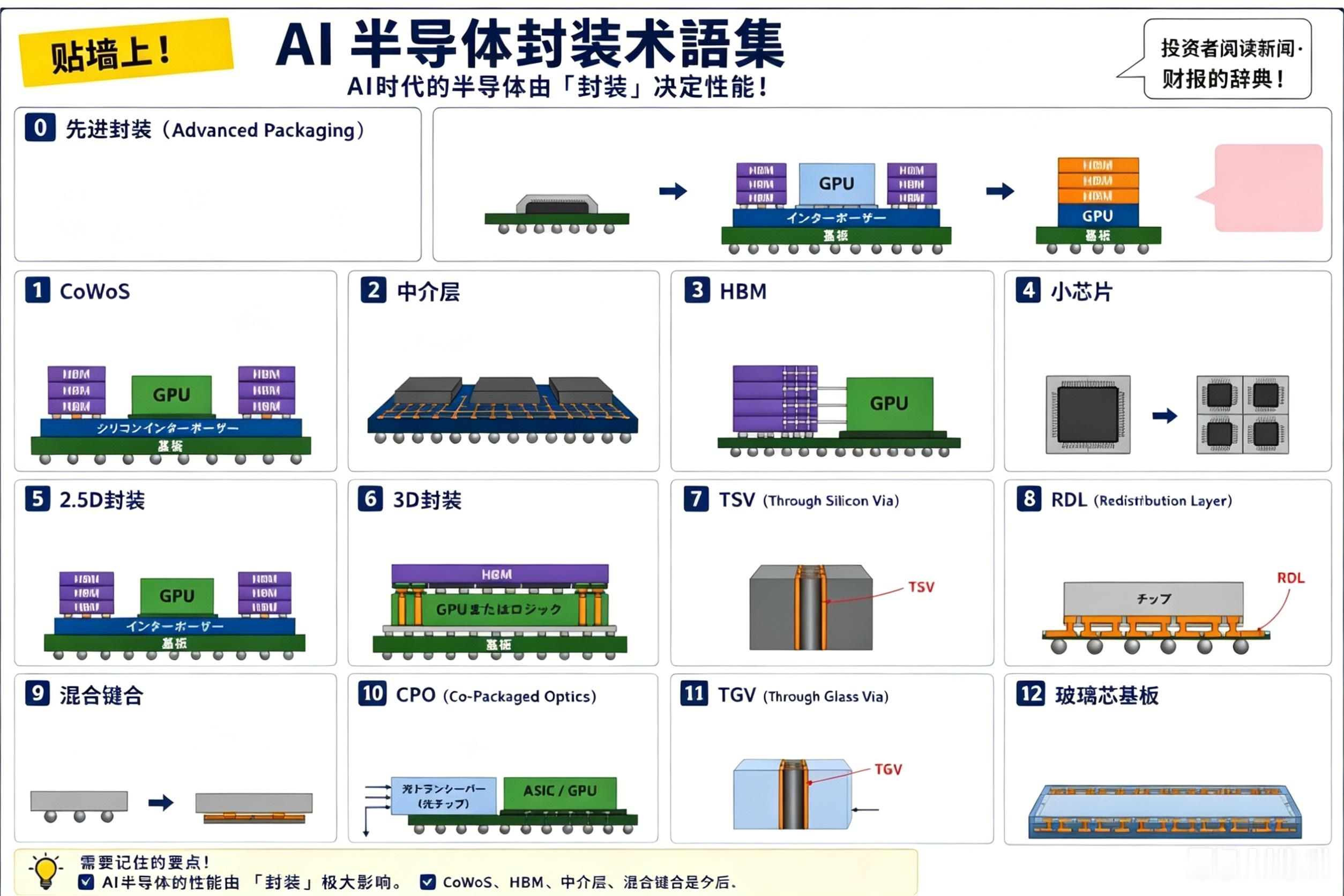

日文AI半导体封装术语图完整翻译&图解说明这是一张面向投资者、解读AI时代先进封装技术的科普词典，标题意为**贴墙上备查！AI半导体封装术语集——AI时代半导体性能由封装决定**，核心逻辑：传统单芯片2D封装已淘汰，靠**2.5D/3D先进堆叠封装**实现AI芯片高性能、低功耗、小型化。

整体技术演进路线（顶部示意图）传统2D封装 → 2.5D封装（CoWoS，中介层互连GPU+HBM） → 3D堆叠封装（多层垂直叠HBM+GPU），最终达成更高性能、省电、缩小体积。

0 先端パッケージ / Advanced Packaging 先进封装定义：不再把单一芯片贴基板，而是将多颗芯片高密度连接、堆叠，实现**高性能、低功耗、小型化**的封装技术总称，是AI芯片核心技术路线。

1 CoWoS台积电（TSMC）旗舰先进封装工艺，当前AI半导体主流方案；结构：GPU与HBM内存共同搭载在**硅中介层（シリコンインターポーザー）** 上集成。

2 インターポーザー / Interposer 中介层GPU和HBM之间的“桥梁”，可制作超细布线，是CoWoS方案的核心中间载体。

3 HBM堆叠式高带宽内存，紧贴GPU放置的超高速DRAM；直接决定AI大模型训练/推理算力，AI芯片核心配套器件。

4 チップレット / Chiplet 芯粒（小芯片拆分）把超大尺寸SoC（系统芯片）拆成多颗小型芯粒再拼接设计；优势：提升良率、大幅降低制造成本。

5 2.5D実装 / 2.5D封装在硅中介层上横向并排搭载GPU与HBM的封装形式，目前AI芯片主流方案。

6 3D実装 / 3D堆叠封装芯片上下垂直堆叠的封装工艺；相比2.5D进一步提升性能、降低功耗、缩小尺寸。

7 TSV (Through Silicon Via) 硅通孔穿透硅片的垂直金属布线，是HBM、3D堆叠封装的核心基础工艺，实现层与层高速互连。

8 RDL (Redistribution Layer) 重布线层重新排布芯片内部线路，引出外部引脚的布线薄膜，先进封装必备工艺层。

9 ハイブリッドボンディング / Hybrid Bonding 混合键合铜与铜直接贴合的高端键合技术，实现超细间距高密度互连；是下一代HBM、3D堆叠的核心基础。对比传统：传统焊球贴合 → 混合键合（铜铜直接对接）。

10 CPO (Co-Packaged Optics) 共封装光学光通信光子芯片与ASIC/GPU计算芯片集成在同一个封装内；用于数据中心，大幅提升带宽、降低耗电。

11 TGV (Through Glass Via) 玻璃通孔穿透玻璃基板的垂直布线，对应玻璃中介层/玻璃基板方案，对标TSV硅通孔。

12 ガラスコア基板 / 玻璃芯基板替代传统有机树脂基板的下一代封装基板；优势：可做大尺寸、超细布线、尺寸稳定性强；短板：加工难度、强度、量产成本待解决。

底部总结重点（覚えておきたいポイント）1. AI半导体的性能，**极大程度由封装工艺左右**；2. CoWoS、HBM、中介层、混合键合是未来持续热门的核心技术关键词。

右上角小字备注面向投资者：看懂财报、行业新闻必备的封装技术词典。

--- 技术脉络梳理（方便理解）1. 底层基础工艺：TSV、TGV、RDL、混合键合2. 封装载体：硅中介层（CoWoS）、玻璃芯基板3. 封装架构：2.5D横向排布、3D垂直堆叠4. 芯片架构：Chiplet芯粒拆分5. 核心器件组合：GPU计算芯片 + HBM高带宽内存6. 前沿融合方案：CPO光电共封装整套技术全部服务AI大算力芯片，解决单芯片尺寸、功耗、带宽、成本瓶颈。
