科学家开发芯片堆叠新工艺，集成密度达商用HBM的4倍

韩国浦项科技大学联手工业技术研究所，搞出逆天芯片堆叠技术——成功稳定堆叠10层以上超薄半导体芯片，集成密度竟是商用HBM的4倍！这意味着AI算力将迎来巨变，存储瓶颈有望被打破📈。论文已登上《工程成果》杂志，这波操作我直呼“绝了”！

技术亮点拆解，看懂黑科技在哪里👇：
1. 超薄如发丝，堆叠不塌方：单芯片厚度仅14微米（头发丝的1/5），却能层层叠加超10层！传统工艺中，薄片易弯折断裂，新工艺通过“转移印刷+实时键合”技术，一步完成芯片转移、定位、连接，误差极小，近乎零错位。
2. 低温低压，温柔造芯片：全程≤180℃低温、≤20kPa低压，避免高温损伤芯片，兼容先进制程。这简直是给芯片“做按摩”——温和又高效。
3. 密度暴涨，性能狂飙：同等空间下塞入4倍芯片，直接让AI半导体计算与存储能力翻倍！想象一下：AI推理更快，大模型训练不再“卡脖子”，显存容量爆表💥。

为啥这么牛？直击行业痛点🌱：

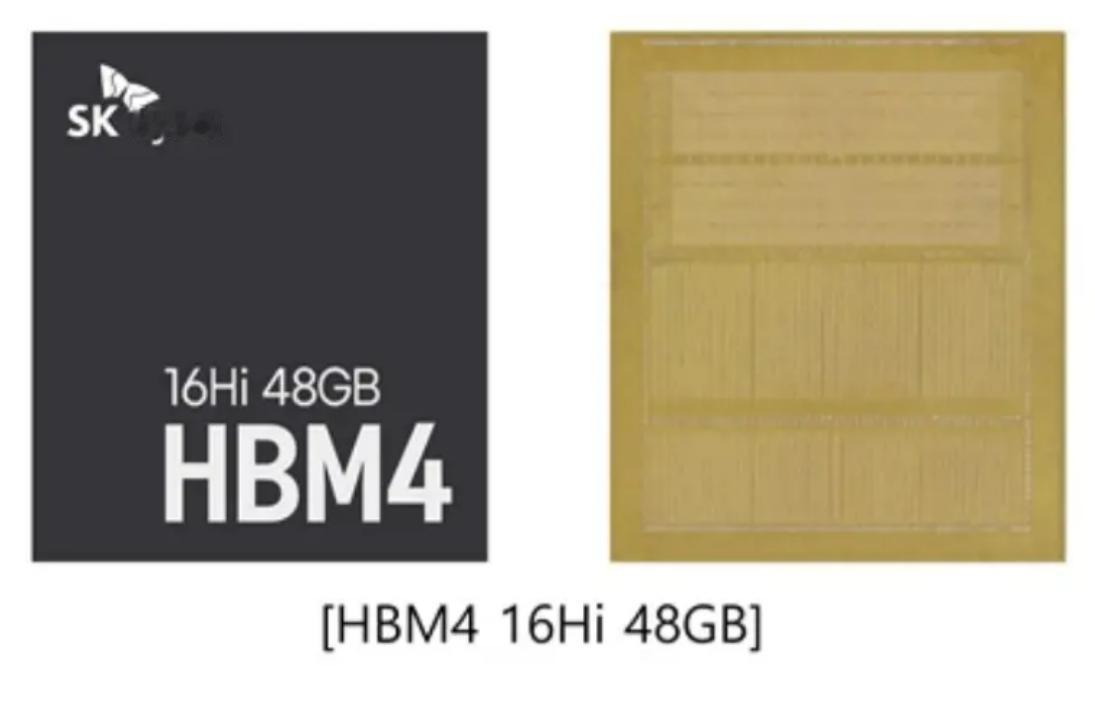

当前AI芯片依赖HBM提升性能，但芯片越薄、堆叠层数越多，工艺难度呈指数级上升。高温键合导致热应力损伤，层间对位易偏差，传统HBM最多堆12层就到头了。而韩国团队用“一体化工艺”从根源解决痛点，为AI算力开挂提供关键支撑。

我觉得，这波突破意义深远：
1. AI芯片设计迎来新范式：更高集成密度意味着更小体积、更强性能，边缘AI、自动驾驶等场景将率先受益。
2. 后摩尔时代的技术路径：当芯片制程逼近物理极限，垂直堆叠成突破口，这项技术或成Chiplet、MicroLED等领域的“万能钥匙”。
3. 商业化落地值得期待：若技术成熟，英伟达、三星等巨头或加速采用，AI硬件竞赛将更激烈。
未来已来，AI的“芯”动力正在加载中…🌌

信息来源：科技日报、快科技（2026年7月） 话题：芯片技术突破 AI存储革命 超薄芯片堆叠 韩国科研新进展
