阿斯麦、台积电、英伟达，这下该睡不着了！上海一家成立不到 3 年的公司突然甩出王炸：用 14nm 工艺造出了 520TFLOPS 的 AI 芯片，既不用 EUV 光刻机，也不靠 HBM 存储，直接打破了西方的垄断神话。

这家公司叫东方算芯，2024年5月才在上海张江注册，满打满算到现在才两年出头，团队五百多号人，在芯片创业公司里不算体量最大的，

但带队的是魏少军——国内集成电路领域的老兵，当年“核高基”重大专项的技术总师，清华出身的技术派，在芯片架构领域深耕了整整二十年。

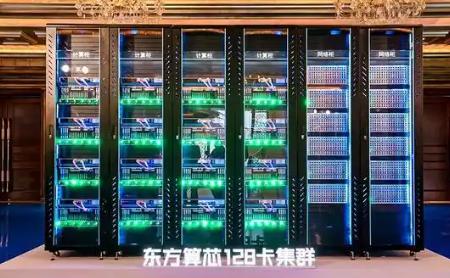

所以这不是什么跨界玩家搞出来的PPT产品，是已经完成完整流片验证、跑通了128卡大规模集群、连加速卡、服务器、智算集群一整套全栈产品都同步亮相的实锤。

这颗14nm的国产芯片，单卡算力摸到了4nm旗舰的一半还多。

更反常识的是访存带宽。DF1000做到了6.4TB/s，是H100访存带宽的三倍还多。而做到这一切，它既没碰阿斯麦的EUV光刻机，也没用现在全球抢破头的HBM高带宽显存。

这才是最戳行业神经的地方。

过去大家做AI芯片，思路几乎是统一的：死磕制程。制程越先进，单位面积塞的晶体管越多，算力就越强。

但这条路的命脉全攥在上游手里——EUV只有阿斯麦能造，先进制程只有台积电能量产，HBM产能也被少数几家厂商垄断。别说技术封锁，就算正常排产，等产能都要等大半年。

东方算芯走的是完全不同的路，拆开来看就两招：软件定义芯片，加3D堆叠近存计算。

传统芯片的硬件电路是固定死的，设计时定了什么功能，生产出来就只能干什么。跑不同AI任务的时候，经常有大半晶体管在空转，利用率上不去。

软件定义芯片相当于给硬件加了层“动态重构开关”，能根据不同任务重新组合电路，分时复用每一颗晶体管，把14nm工艺的潜力榨到了极致。

而3D近存堆叠，是能甩开HBM的核心。传统芯片的计算单元和内存是分开摆放的，数据要在两者之间来回传输，路远了速度就上不去，功耗还高，所以才需要HBM这种贴在芯片旁的高带宽显存救场。

DF1000直接把计算层和存储层像三明治一样垂直叠在一起，用晶圆级混合键合技术连起来，把互连间距从几十微米压缩到了亚微米级别。数据不用再绕远路跑平面传输，直接上下走“垂直电梯”，距离短了，带宽自然就上去了，功耗也跟着降了下来。

看懂了这套逻辑，就明白为什么说阿斯麦、台积电、英伟达三家该睡不着了。

阿斯麦的核心基本盘就是EUV光刻机，制程越先进，对EUV的依赖就越强，单台设备的利润也越丰厚。

但如果高端AI芯片不用先进制程也能做，成熟的14nm产线就能满足核心需求，那EUV在AI算力这个最大增量市场的刚需属性，就被撕开了一道口子。

不是EUV没用了，是多了一条不用它也能走的路。

再看台积电。全球几乎所有高端AI芯片都在台积电代工，先进制程产能一票难求，英伟达每年都要砸重金优先包线。

如果AI芯片可以用成熟制程落地，国内晶圆厂就能接得住产能，不用再漂洋过海抢档期。

代工的议价权和产能主动权，就不再只攥在它一家手里。

最后是英伟达。它的护城河不止是CUDA软件生态，还有硬件上“先进制程+HBM”堆出来的性能壁垒，靠这套组合拳把AI芯片的单价和利润拉到了行业天花板。

现在有人用成熟制程、更低的制造成本，做出了接近的算力表现，还完全绕开了它依赖的上游供应链。

单论性价比和供应链安全性，对很多国内客户来说，这已经是足够有吸引力的选项。

当然也得说句实在话，这不是什么“吊打英伟达”的神级突破。

软件生态、算子适配、大规模商用的稳定性，这些都是东方算芯要补的课。和英伟达积累了十几年的CUDA体系比，差距是客观存在的，没必要吹得太过。

但这件事真正的价值，从来都不是“弯道超车”，而是“换道前行”。

过去国产算力芯片总跟着海外路线追制程，追来追去始终被上游卡着脖子，人家升级一代工艺，我们就要追上好几年。

现在这条路线证明了，不用死磕最顶尖的制程，靠架构创新和封装创新，成熟工艺也能跑出高端算力。

更关键的是，这条路线的全供应链都能在国内闭环。从芯片设计、晶圆制造到先进封装、测试，不用看外人脸色，不会被断供，不会被卡产能，有需求就能扩产。

对于正在大规模建设智算中心的国内市场来说，这意味着算力成本有机会实实在在打下来，供给也能真正稳定下来。

发布会上也说了，上万张卡规模的智算中心方案已经可以落地，产品年底前就能正式出货。不是实验室里的样品，是真的要走进市场接受检验的商用产品。

当有人从另一条路稳步追上来的时候，游戏的规则，可能就要慢慢变了。
