施工新人一定收藏的钢筋识图8张图
为什么很多人学了几年土建，拿到图纸还是不会看？
因为只是在背符号，没有建立空间结构。
钢筋到底在哪里？
为什么这样布置？
受力怎么传递？
这些问题，用二维平面图很难理解。
这套《三维识图一本通》把复杂节点全部拆开：

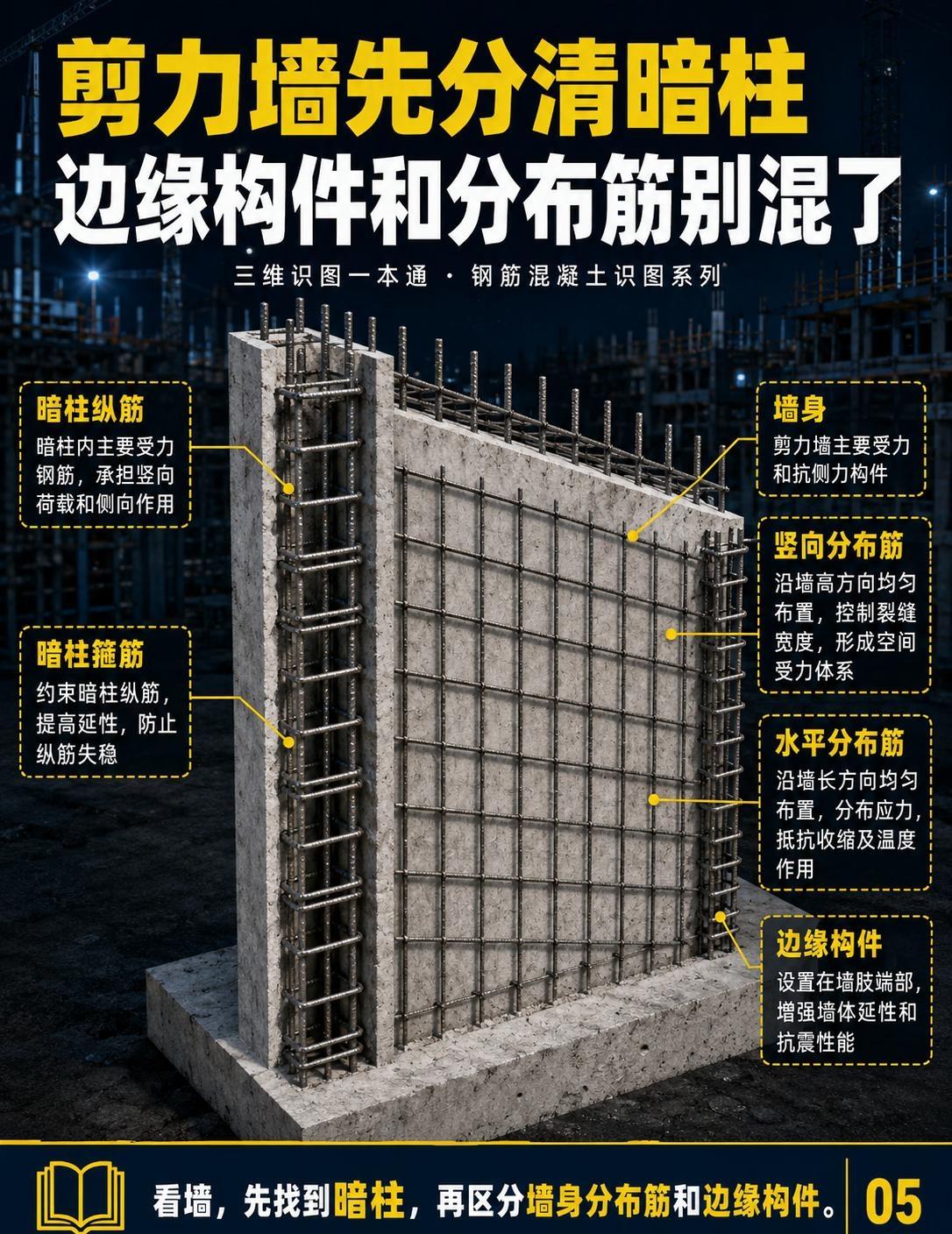

🔸墙 → 暗柱 → 分布筋

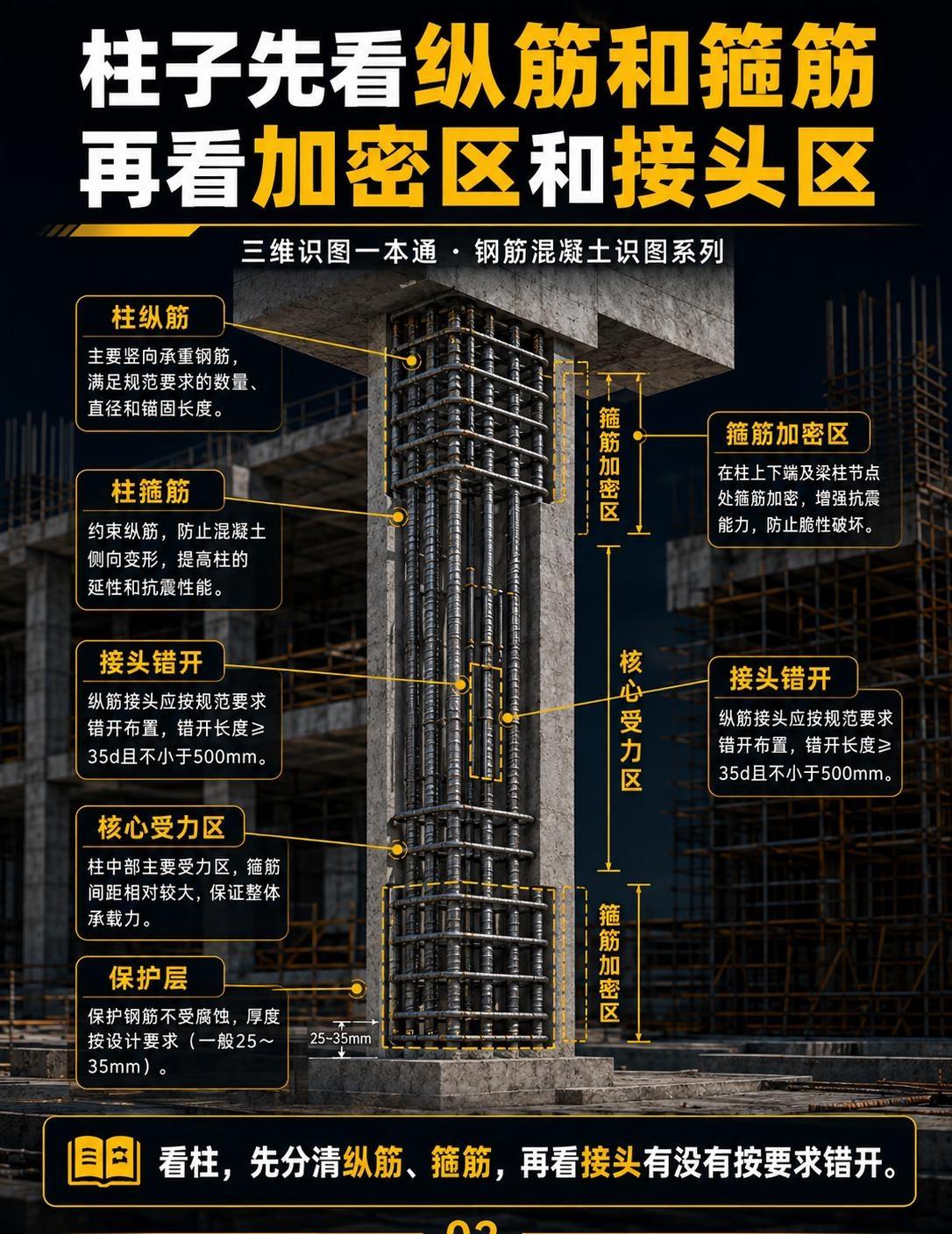

🔸柱 → 纵筋 → 箍筋 → 加密区

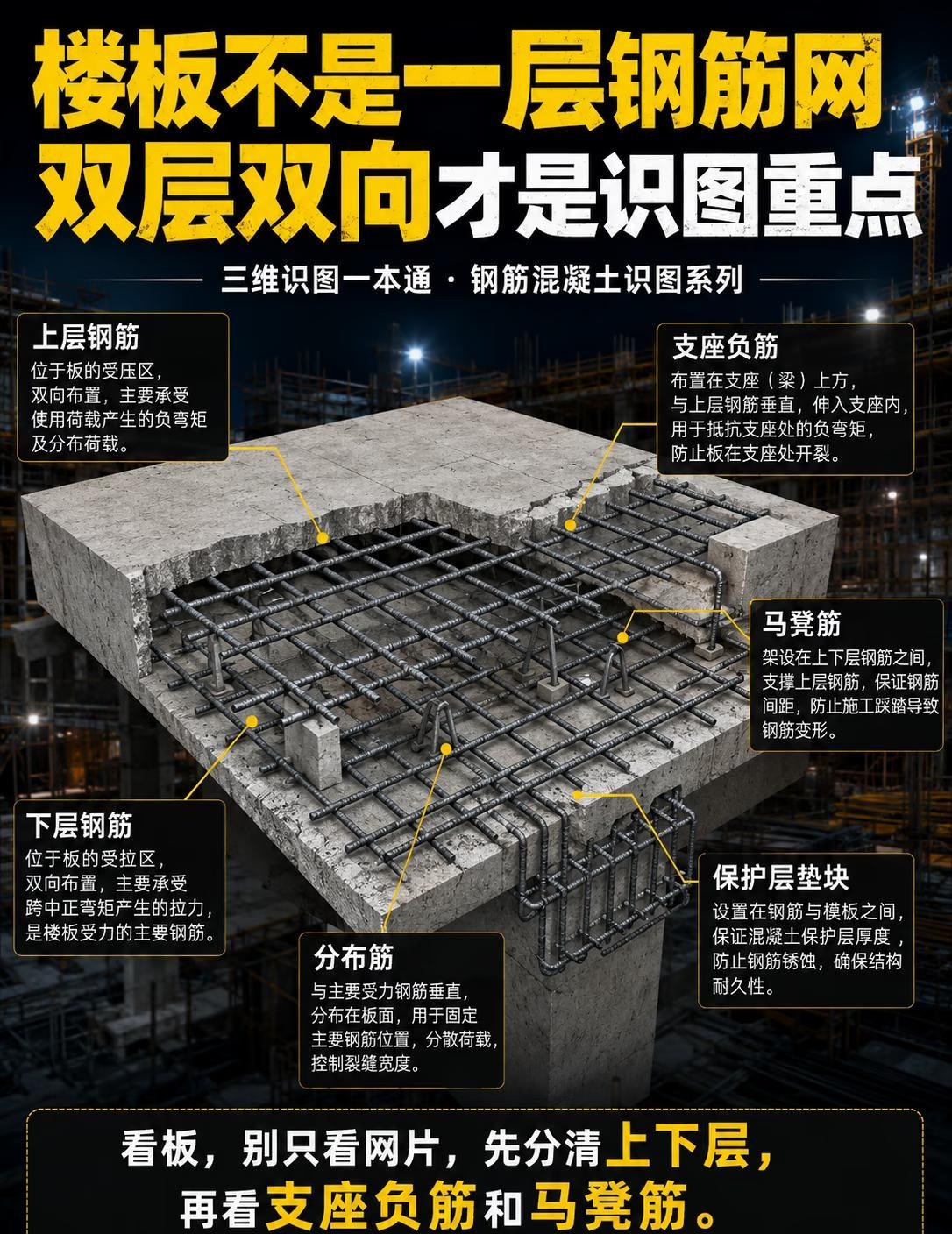

🔸板 → 上筋 → 下筋 → 马凳筋

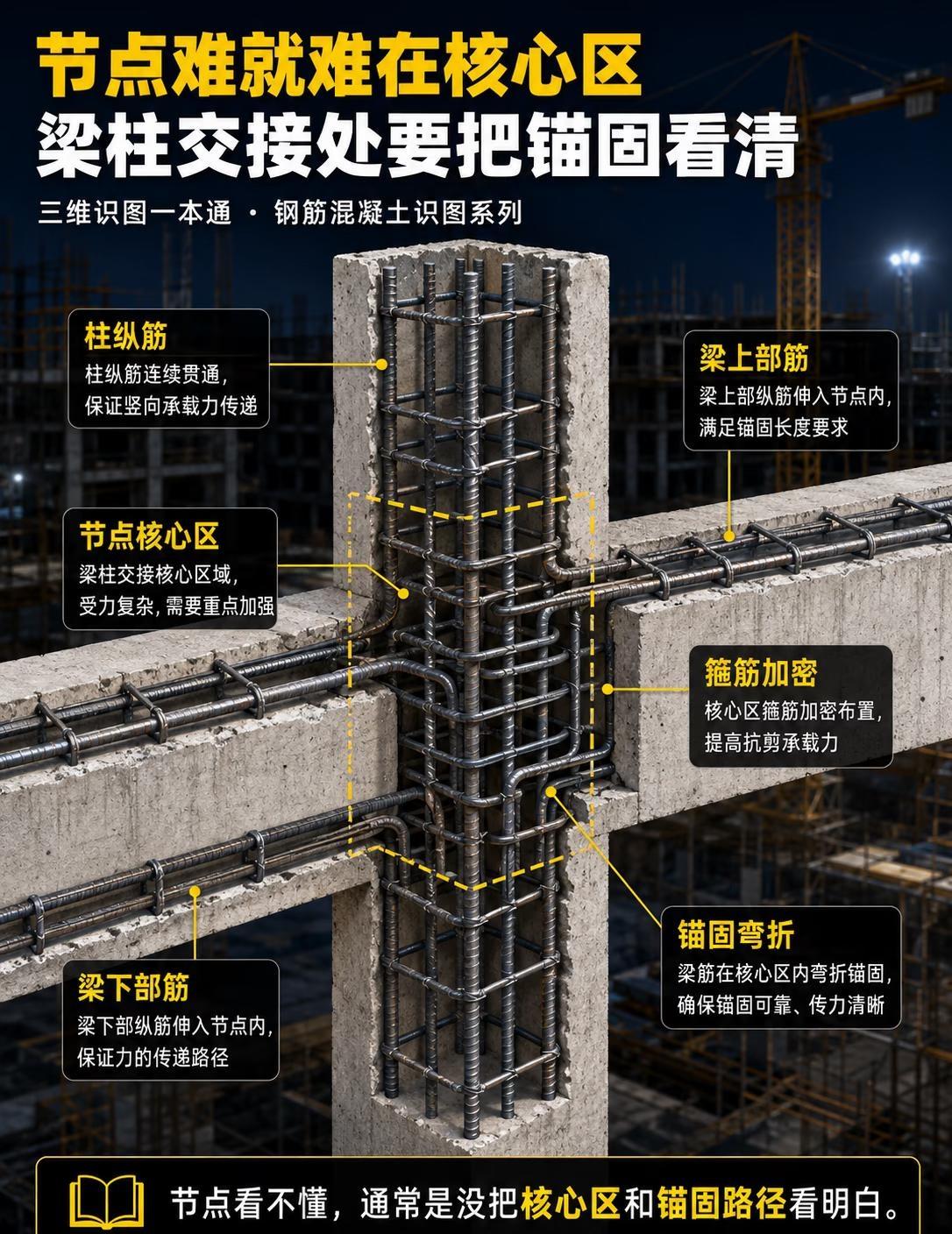

🔸梁柱 → 核心区 → 锚固路径

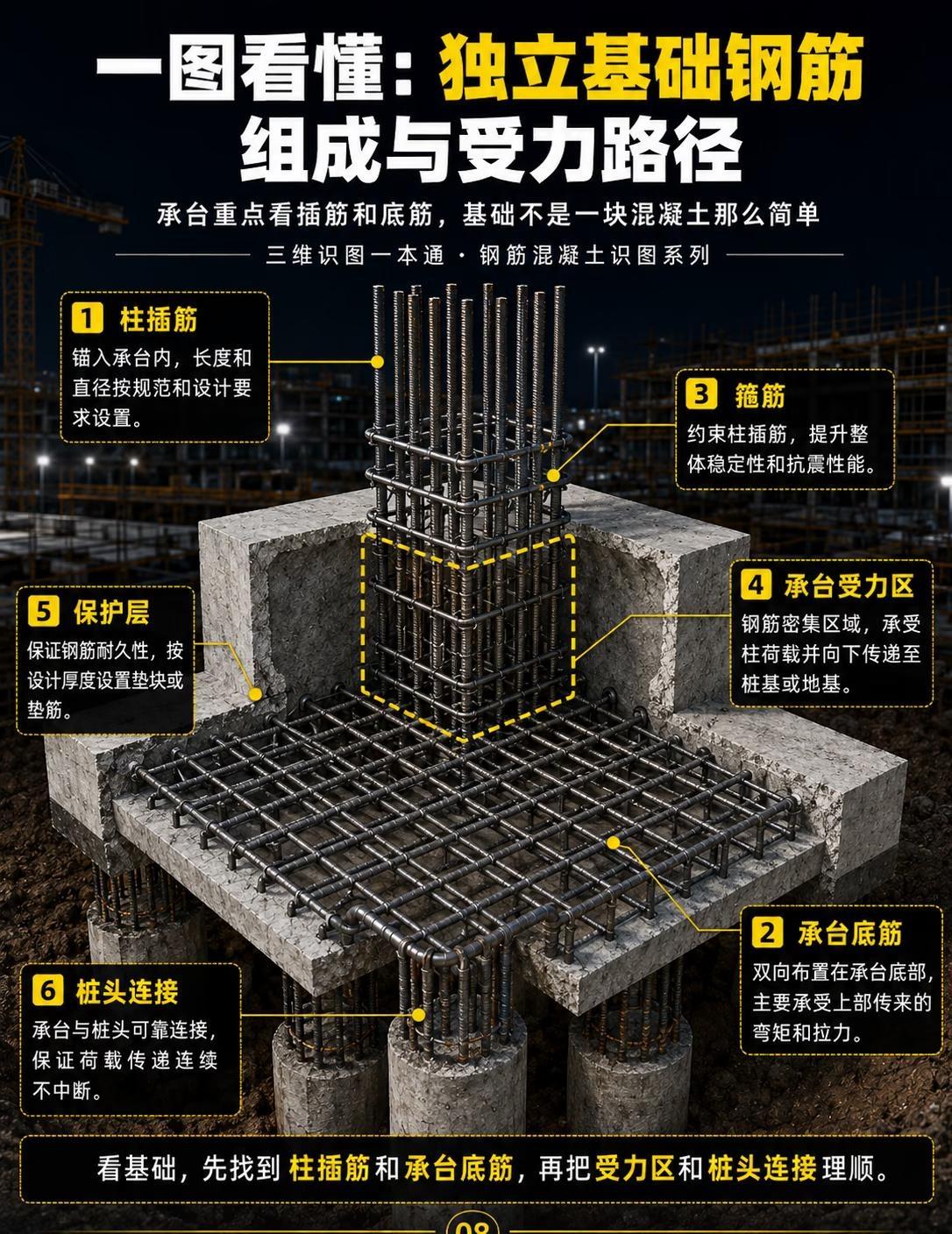

🔸基础 → 插筋 → 底筋 → 受力区域
真正把“看图”变成“看结构”。
建议收藏，施工现场慢慢对照学习。
