中国AI三大核心技术壁垒 突围路径全部理清

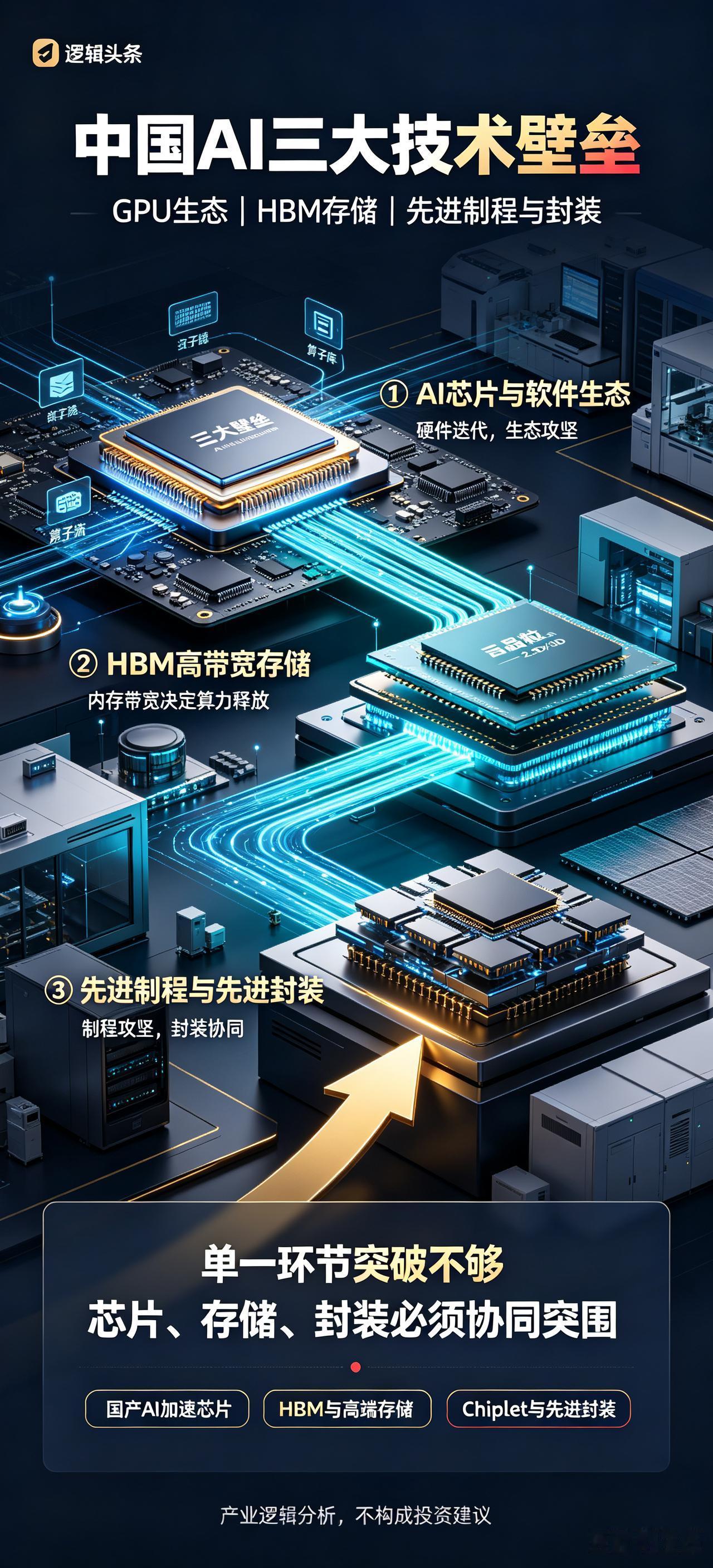

国内AI赛道眼下拦在面前三道硬坎：英伟达高端AI‑GPU、HBM高带宽内存、2nm级别先进制程（EUV光刻机）。
海外靠台积电EUV光刻机，把GPU逻辑芯片+HBM内存，用CoWoS先进封装拼在一起，组成完整AI算力卡。我们拿不到EUV，就走出一条差异化路线：华为韬定律，靠Chiplet异构先进封装，用成熟工艺叠加封装，等效逼近先进制程性能，绕开EUV限制。

第一道壁垒：英伟达高端AI‑GPU，附带CUDA软件生态护城河

不只是硬件算力差距，真正难啃的是CUDA软件生态，全球绝大多数大模型、算子库、工具链都是围绕CUDA开发，硬件可以造，生态需要长年开发者沉淀。

国内怎么解决GPU问题
1、华为昇腾：国产算力标杆，昇腾910/920，国内万卡智算集群大量落地，配套CANN软件栈，政企、云厂商主力采购，不对外上市。
2、寒武纪（688256）：全自研思元架构，训练推理芯片全覆盖，云厂商大量采购，全部自研架构，不受外部授权约束，推理场景已经大规模商用。
3、海光信息（688041）：DCU深算系列，生态兼容性强，代码迁移成本低，服务器、数据中心放量明显，在手订单饱满。
4、摩尔线程、天数智芯、壁仞科技，通用GPU路线，部分做CUDA兼容层，降低开发者迁移成本，部分已经上市或即将上市 。

现状：推理场景国产GPU已经大规模替代；千亿大模型训练，和海外旗舰还有明显差距，同时软件生态还在追赶，不是光芯片跑分好看就完事。

第二道壁垒：HBM高带宽内存（SK海力士、三星垄断）

AI显卡性能上限很大程度被HBM决定，没有高速HBM，GPU算力发挥不出来。
长鑫存储承担国产HBM攻坚任务，已经送出HBM3工程样品给头部客户联调；量产良率、堆叠层数，对比海力士HBM3E还有1‑2代代差，行业普遍预期2027年才会看到大规模商用落地。
配套环节：长电科技、深科技，HBM堆叠、TSV硅通孔先进封装，国内封测已经具备加工能力，等国产DRAM裸片成熟就可以完成全链条闭环。

第三道壁垒：2nm先进制程、EUV光刻机

台积电靠EUV做2/3nm芯片，我们拿不到EUV，直接硬冲先进制程走不通。
突围路线就是华为韬定律的Chiplet异构封装思路：不用单颗芯片死磕2nm，把多颗成熟工艺小芯片，通过2.5D/3D先进封装拼在一起，靠封装堆叠，实现等效先进制程的综合性能，长电科技是这条路线国内核心载体。

整条链条逻辑梳理

1、GPU：国内多家上市公司硬件追赶，最大短板是软件生态；推理已经打出来，高端训练仍要攻坚。
2、HBM：长鑫存储负责存储裸片，长电科技、深科技负责HBM堆叠封测，2027年是关键时间窗口。
3、先进制程：放弃硬刚EUV，走Chiplet先进封装路线，用封装换等效性能。

三大板块同步突破，才会实现AI算力真正自主可控，不是单一环节搞定就万事大吉，芯片、内存、封装三者互相牵制。

风险提示：以上仅为产业逻辑分析，不构成投资建议。
