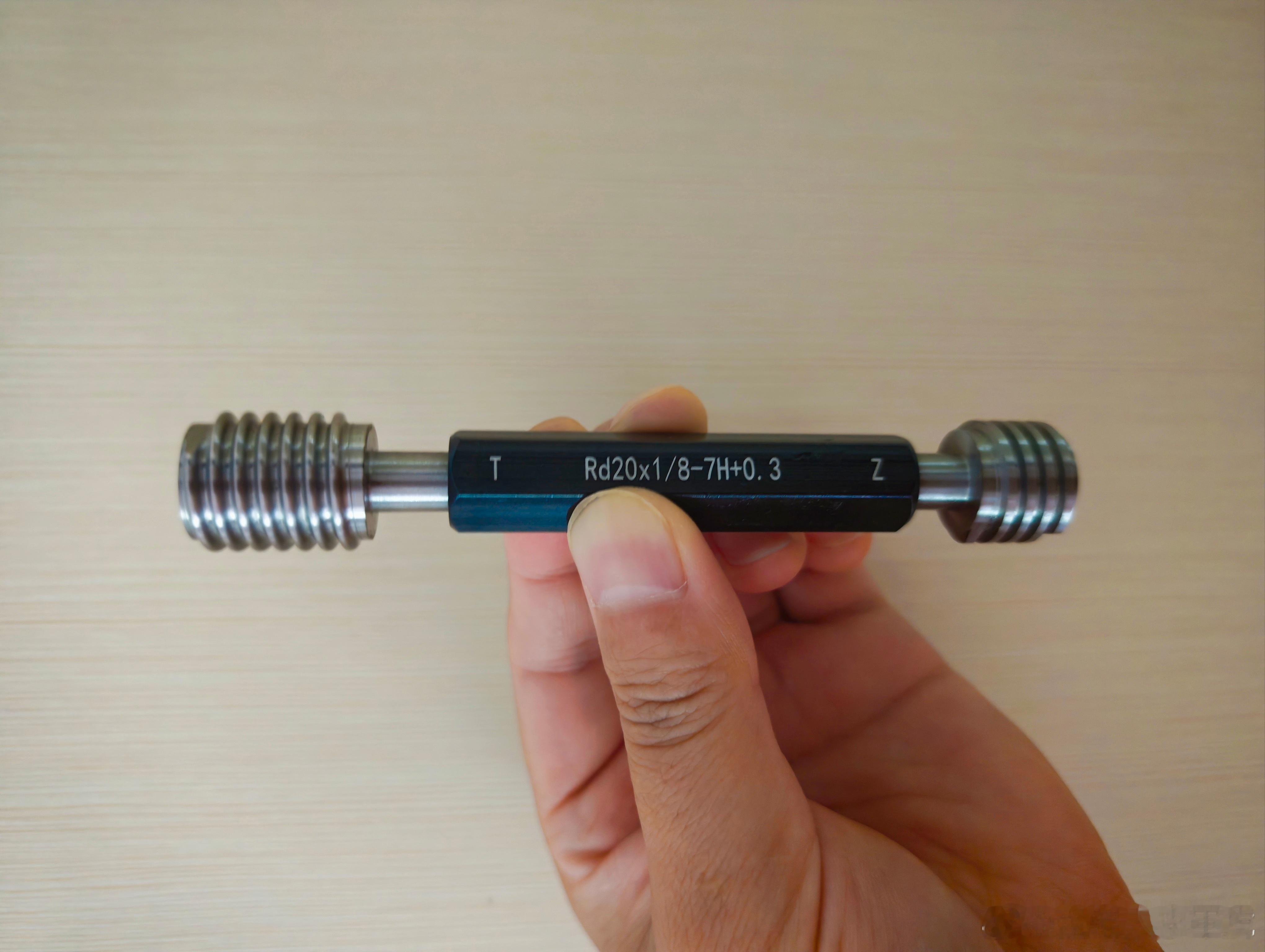

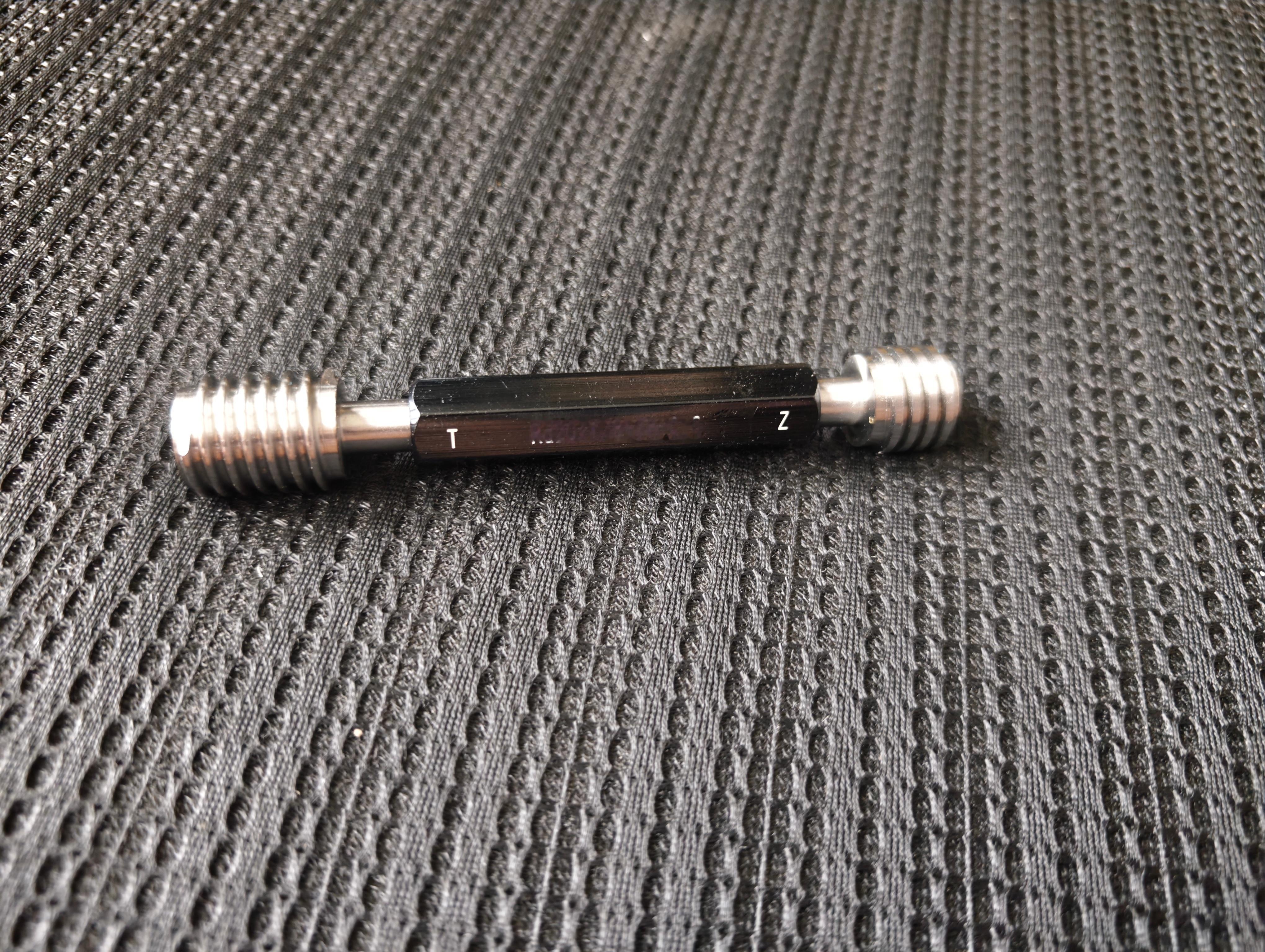

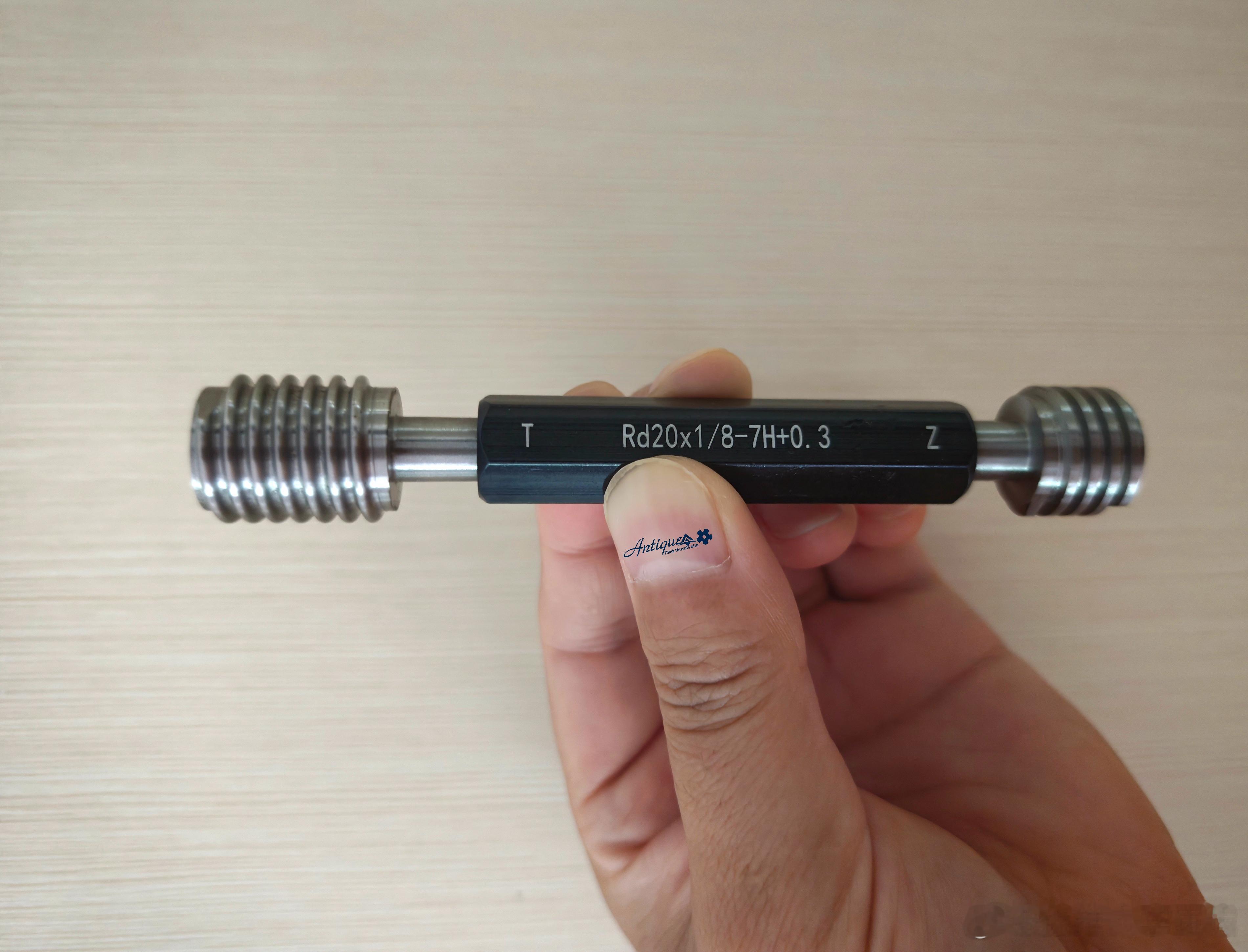

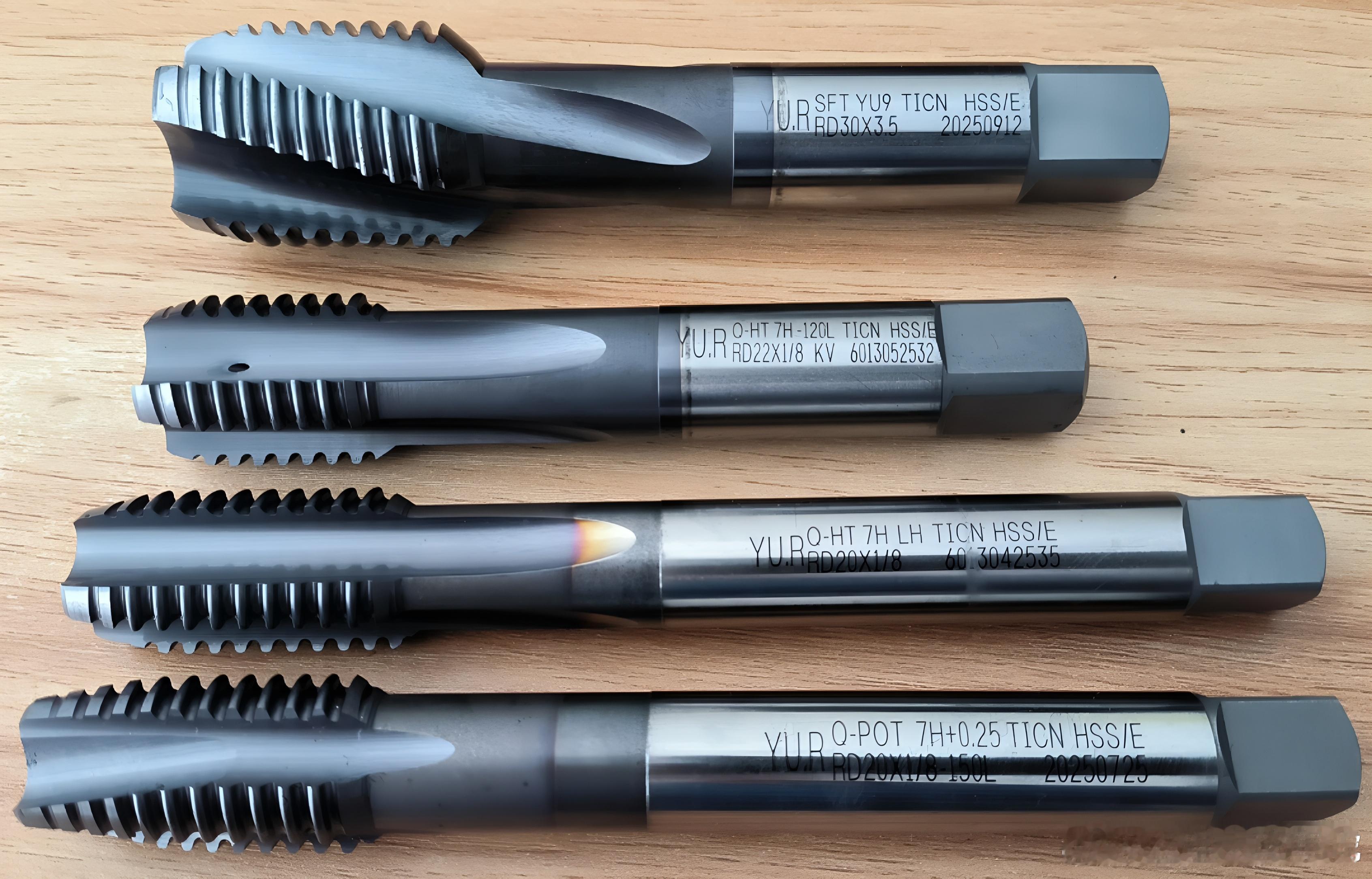

Rd20×1/8‑7H+0.3圆弧螺纹塞规：宝马拖车钩套，特殊螺纹背后看不见的质量守门人手上这一支Rd20×1/8‑7H+0.3螺纹塞规，看似只是一根普通的检测量规，却是汽车拖车钩套圆弧螺纹加工环节里的质量判官。一端T通规、一端Z止规，一进一止之间，评判每一件加工完成的内螺纹是否满足工艺管控要求。在实际生产现场，大家往往把更多关注点放在丝锥性能、机床设备、切削参数优化上面，却经常忽略核心逻辑：没有高精度专用量规作为参照基准，哪怕刀具做得再好，也很难稳定管控特殊螺纹的批量品质。Rd圆弧螺纹，不同于我们日常接触的普通公制三角螺纹，源自德国圆弧牙型体系，大量应用在液压管路连接、高压密封紧固件，以及汽车安全结构件当中。这款Rd20×1/8‑7H+0.3，对应的就是宝马汽车拖车钩套的内螺纹，也就是车辆应急救援、拖拽牵引时，用来拧入拖车钩的关键螺纹结构。拖车钩属于整车安全件，一旦发生故障，直接关系到车辆拖拽作业时的人身安全。Rd圆弧牙型最大的设计优势，就是螺纹牙底采用圆弧过渡，规避了普通三角螺纹牙底尖锐尖角带来的应力集中问题。车辆拖拽瞬间会承受巨大冲击载荷、交变拉扯力，如果牙底存在尖角应力点，反复受力之后极易产生微裂纹，持续扩展之后就会出现螺纹崩牙、滑牙，极端情况下拖车钩直接脱开，造成严重安全事故。圆弧牙型可以有效分散应力，提升螺纹抗疲劳与抗冲击能力，所以汽车主机厂会把它选用在拖车钩套这种关乎安全的零部件上。标识 Rd20×1/8‑7H+0.3 每一段符号，都对应严苛的工程定义。Rd为圆弧螺纹牙型代号；20代表螺纹大径；1/8代表每英寸牙数；7H是内螺纹基础公差等级；后缀+0.3，代表这是一支经过公差正向偏移加大的工艺专用塞规。很多现场工艺人员很容易把它和图纸标准7H验收塞规混淆，二者用途完全不一样。在拖车钩套批量攻牙生产过程中，加工基材多为高强度结构钢材，塑性形变比较明显。丝锥在切削挤压成型内螺纹时，会产生行业俗称的胀牙效应：金属材料受刀具挤压发生弹性、塑性扩张，攻牙结束材料回弹有限，加工完成后的实际螺纹孔径会向偏大方向偏移。这时就会出现工厂非常头疼的两难局面：如果直接使用图纸标准7H验收塞规去管控机台生产，经常出现丝锥加工出来的工件，通规顺畅旋入，止规也能旋进数牙，直接判定报废；如果刻意缩小丝锥牙型尺寸去抵消胀牙现象，攻牙切削负荷会急剧升高。拖车钩套螺纹深度大，切削行程长，丝锥承受扭矩大幅上涨，断锥风险成倍增加，同时刀具使用寿命快速下跌，生产成本居高不下，量产稳定性很难保障。为化解量产矛盾，主机厂供应链体系内，就衍生出7H+0.3这一类工艺监控量规。它并不是随意放宽产品质量，而是结合拖车钩套工件材质、攻牙设备刚性、冷却润滑条件、Rd圆弧专用丝锥槽型、涂层特性，经过大量试产验证后约定下来的过程管控基准。这里有一个在零部件供应链频繁产生纠纷的关键点，一定要分清两个概念：工艺监控塞规 ≠ 成品最终验收塞规。Rd20×1/8‑7H+0.3工艺塞规，作用是在机台旁巡检，用来监控当前正在使用的Rd圆弧丝锥磨损状态，判断刀具是否出现崩齿、磨损超差，监控批量生产中螺纹实际偏移区间，提前预警异常。但是拖车钩套零部件完成全部加工之后，向主机厂交付验收的时候，仍然必须使用图纸规定的标准7H塞规执行合格判定。现实供应链里大量质量分歧，根源就是对两套量规的认知错位：零部件加工厂在车间拿+0.3工艺规管控生产，以为工件已经合格；主机厂来料复检直接使用标准7H量规，大批量工件直接被判不合格，造成退货、返工、巨额损失。拖车钩套看着只是车上一个不起眼的接口，但是背后是一整套闭环体系：特殊圆弧牙型图纸定义、定制化Rd圆弧丝锥开发、胀牙形变的工艺补偿、工艺过程量规、成品验收量规互相配合。一把小小的塞规，折射出来汽车安全件制造逻辑：高端制造拼的不只是硬件刀具，更多是读懂图纸背后隐藏的现场形变规律，分清过程管控与最终验收边界，把看不见的金属形变，用量规转化成可以落地执行的生产标准。 昆山·昆山安蒂克精密五金工具有限公司
