小圆柱电芯｜负极极耳位置对应褐斑

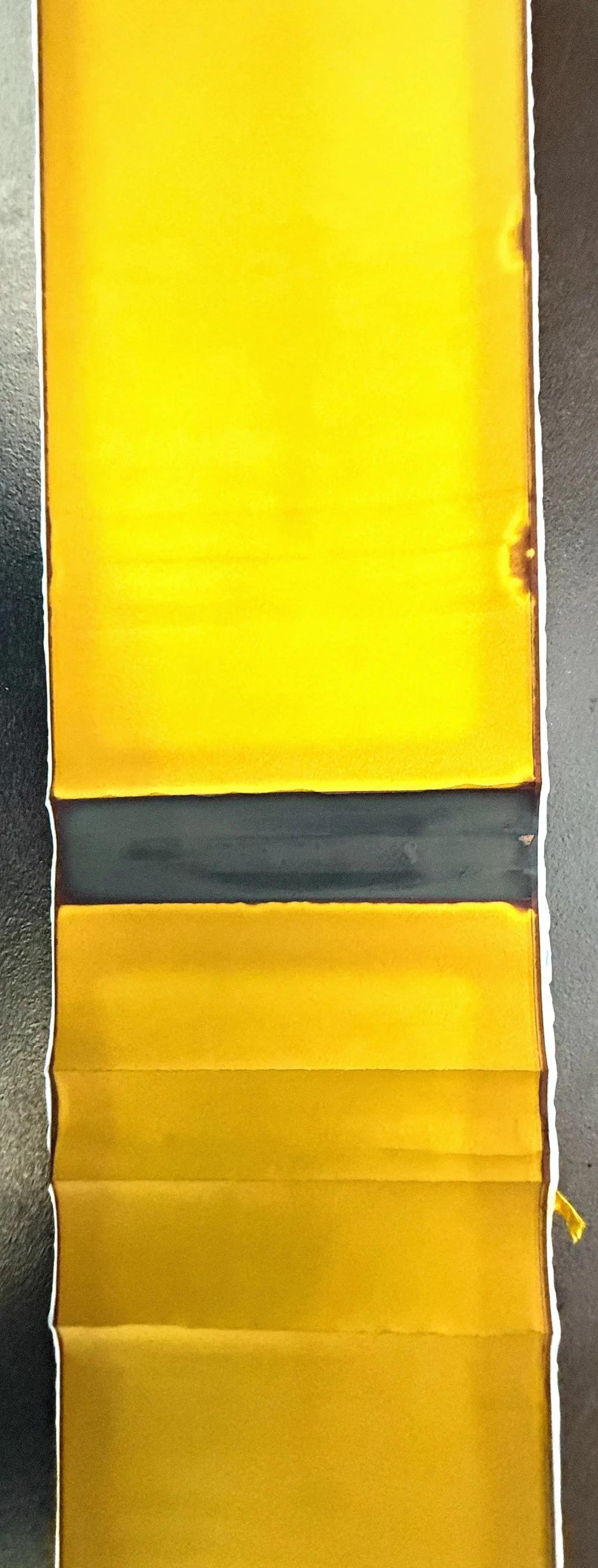

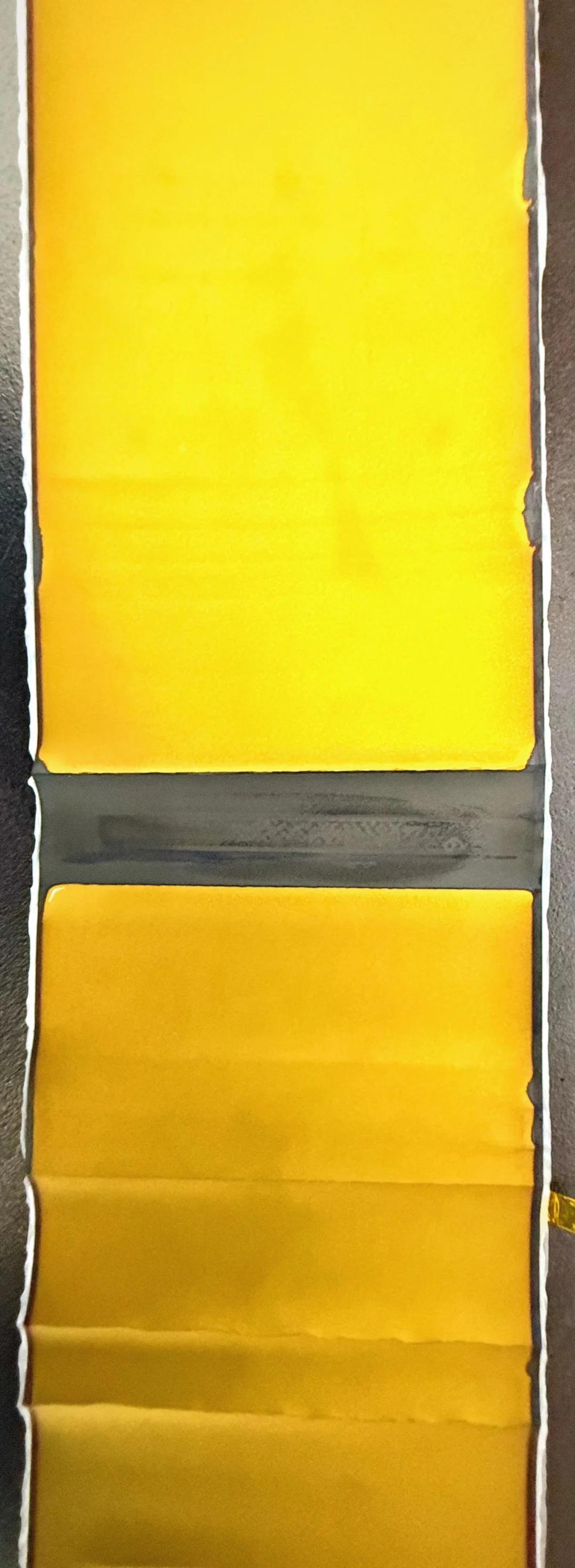

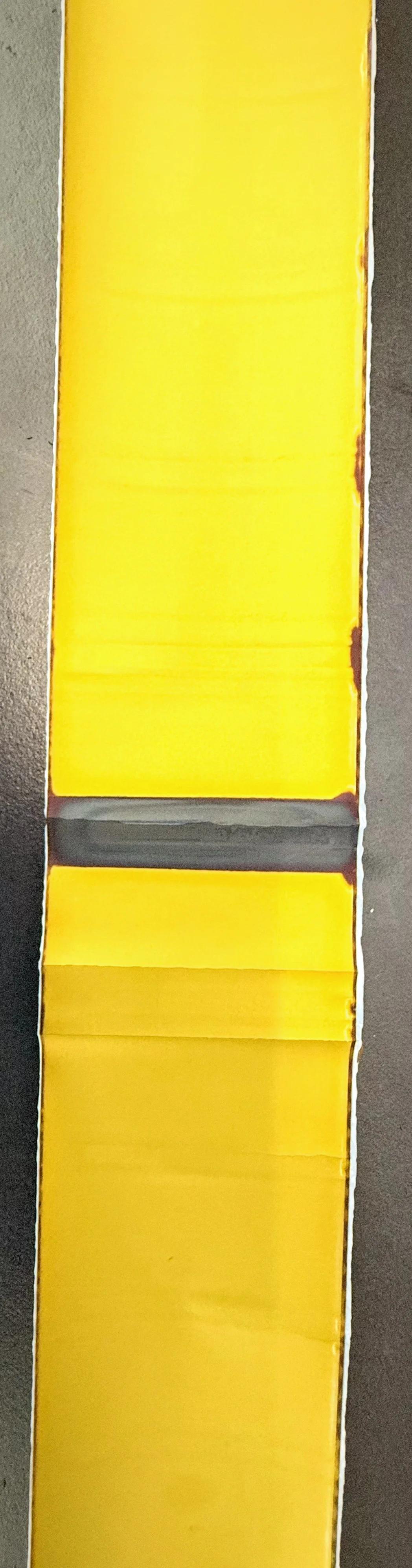

🔋配图是小圆柱多极耳电芯，组装Pack存储一段时间后满充拆解界面，现象：负极界面，每一圈正好对应极耳点位出现褐斑，由外向内缓慢蔓延，其它区域界面正常。

很多同学第一反应会怀疑析锂、水分超标等常规问题，但这个异常点位高度对齐极耳位置，属于多极耳结构电芯自身潜伏失效。

🎯形成机理：
小圆柱多极耳电芯，极耳焊接位置经卷绕堆叠之后，每一圈极耳位置形成局部结构应力。极耳基材边缘相对锋利，卷绕后把对应每圈位置的隔膜和极片局部顶起，极片‑隔膜间隙被挤压变形。
化成阶段，极耳对应点位界面的电解液浸润状态被破坏，SEI成膜不均匀。长期搁置存储过程中，该位置持续发生副反应，慢慢生成褐色副产物斑块。

关键点：量产线测试看不出来异常，产险数据都正常，存储一段时间后拆解才显现，这种缺陷属于慢演化型，存储老化之后才会暴露。

🔍根因解析：
1️⃣结构应力（首要根因）
多极耳裁切后的极耳边缘锋利，卷绕堆叠后，每一圈极耳对应隔膜-负极极片位置产生不规则挤压，局部极片‑隔膜贴合变差，间隙异常，界面接触被破坏。
2️⃣浸润与化成短板
被极耳顶起的区域电解液流通受阻，浸润不足，无法形成连续致密SEI膜。搁置过程持续发生副反应，逐步积累褐色有机‑无机复合副产物。

建议工程改善方向：
1️⃣极耳裁切优化：降低极耳边缘毛刺、倒角处理，减少尖锐边缘的顶刺效应
2️⃣卷绕工艺：管控卷绕张力，控制多极耳堆叠处局部厚度突变，改善极耳区界面贴合
3️⃣化成工艺：针对多极耳结构，优化浸润时间、化成小电流段，让极耳对应区域充分成膜

针对电芯测试评估、认证、销售、设计和工艺问题，有需求朋友可以留言交流。
电池测试 电池 锂电池 电池健康 电池容量 机器人 新能源 固态电池 三元锂电池
