做朱泥壶，三把裂了两把，才懂什么叫“泥中贵族”
去年秋天，我在宜兴丁山一个做壶朋友的工作室里，看他做朱泥壶。一下午，他拍好了三个身筒，结果装壶嘴时裂了一个，另一个放在泥凳上还没干透，自己裂了一道口子，最后只有一个勉强能进窑。他苦笑：“朱泥就这样，十把里能成五六把算运气好。”
这话不夸张。很多人以为朱泥壶贵，是因为泥料稀有，其实更大的原因是——太难做，废品率太高。你看到的是红润讨喜的成品，看不到的是泥凳下面一堆裂掉、变形的废坯。
先说泥料。朱泥含铁量高，颗粒细，但细归细，黏性却差。生坯拿在手里，像一块压紧了的湿粉，稍微受力不均，就给你“脸色”看。朋友形容：“做紫泥像揉面团，做朱泥像捏豆腐渣，还不能加水太多，水多了更软塌。”尤其是装壶嘴、壶把的时候，脂泥要调得刚刚好，手一重，衔接处就一道细裂，当时看不出来，一进窑全暴露。
其次是干燥。朱泥坯体对空气湿度极敏感。天干物燥，水分跑得快，壶口、壶盖边缘最容易先干，一干就收缩，和还没干透的壶身不同步，直接撕开。所以在工作室里，朋友做朱泥时，手边永远放一个喷壶，时不时给坯体补点水。可又不能喷多，多了泥会瘫。这种节奏，机器做不了，只能靠手感和经验。
最要命的还是烧。朱泥收缩率普遍在百分之二十上下，个别调配泥料能到百分之三十。普通紫泥收缩百分之十左右，朱泥差不多是它的两倍多。而且它不只是整体缩小，是壶身、壶盖、壶嘴、壶把各有各的缩法。壶盖缩得比壶口稍微多一点，烧出来盖子就松；缩得少了，盖子又卡住转不动。更麻烦的是，朱泥烧成温度窗口特别窄，低了颜色发闷没光泽，高了表面起泡，或者冒出密密麻麻的铁熔点，黑点子一颗一颗，整把壶就废了。
那天朋友烧了一窑，一共七把朱泥壶，出来只有三把能看。一把壶盖变形，一把壶身有铁熔点，还有一把底部开裂。他蹲在窑门口挑壶，边挑边说：“朱泥这东西，不烧到最后一刻，你都不知道是惊喜还是惊吓。”
所以我现在特别理解，为什么很多老师傅宁愿多做几把紫泥、段泥，也不愿意接朱泥的活。不是泥料贵，是时间成本和心理压力太大了。一把朱泥壶从泥料到成品，中间任何一步都可能前功尽弃。你看到的是红润油亮的一把壶，背后可能是三把五把裂掉的废坯。

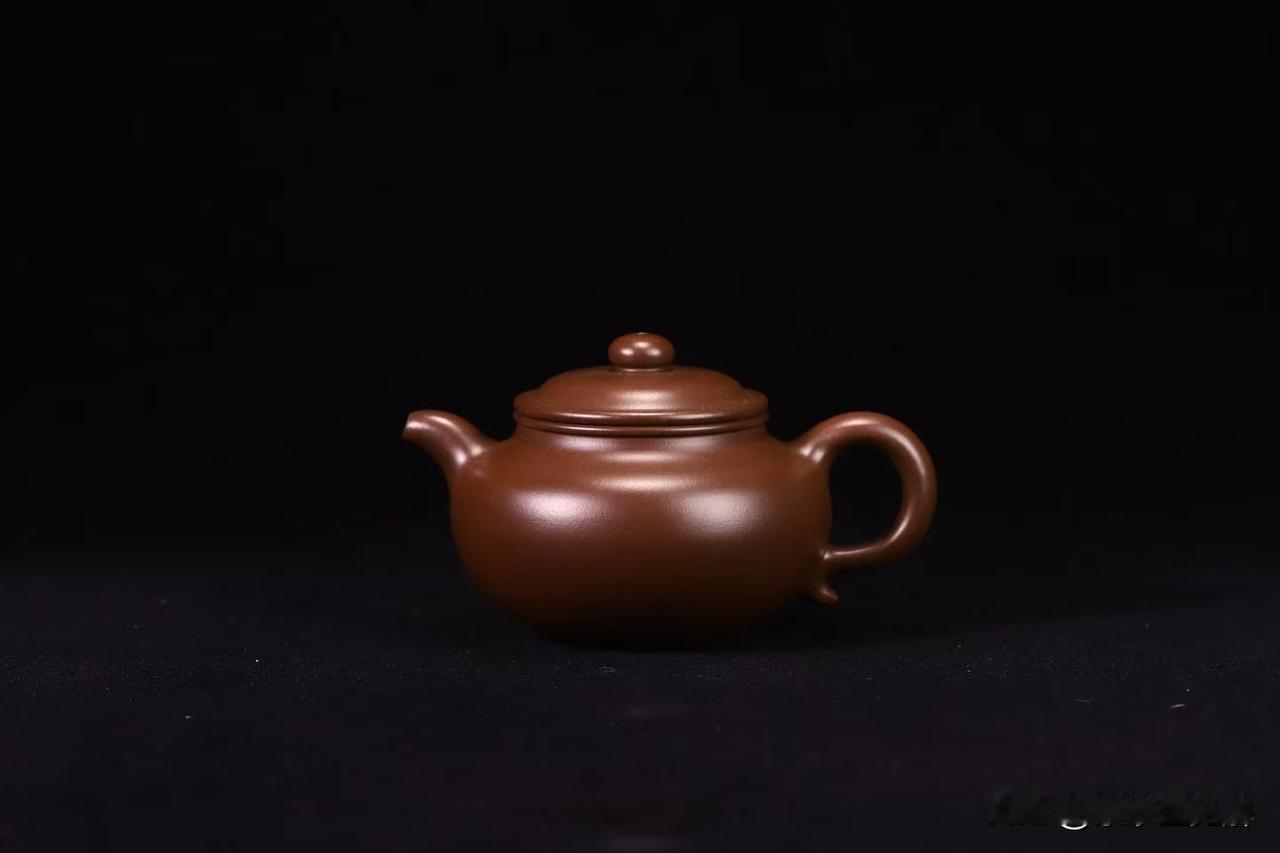

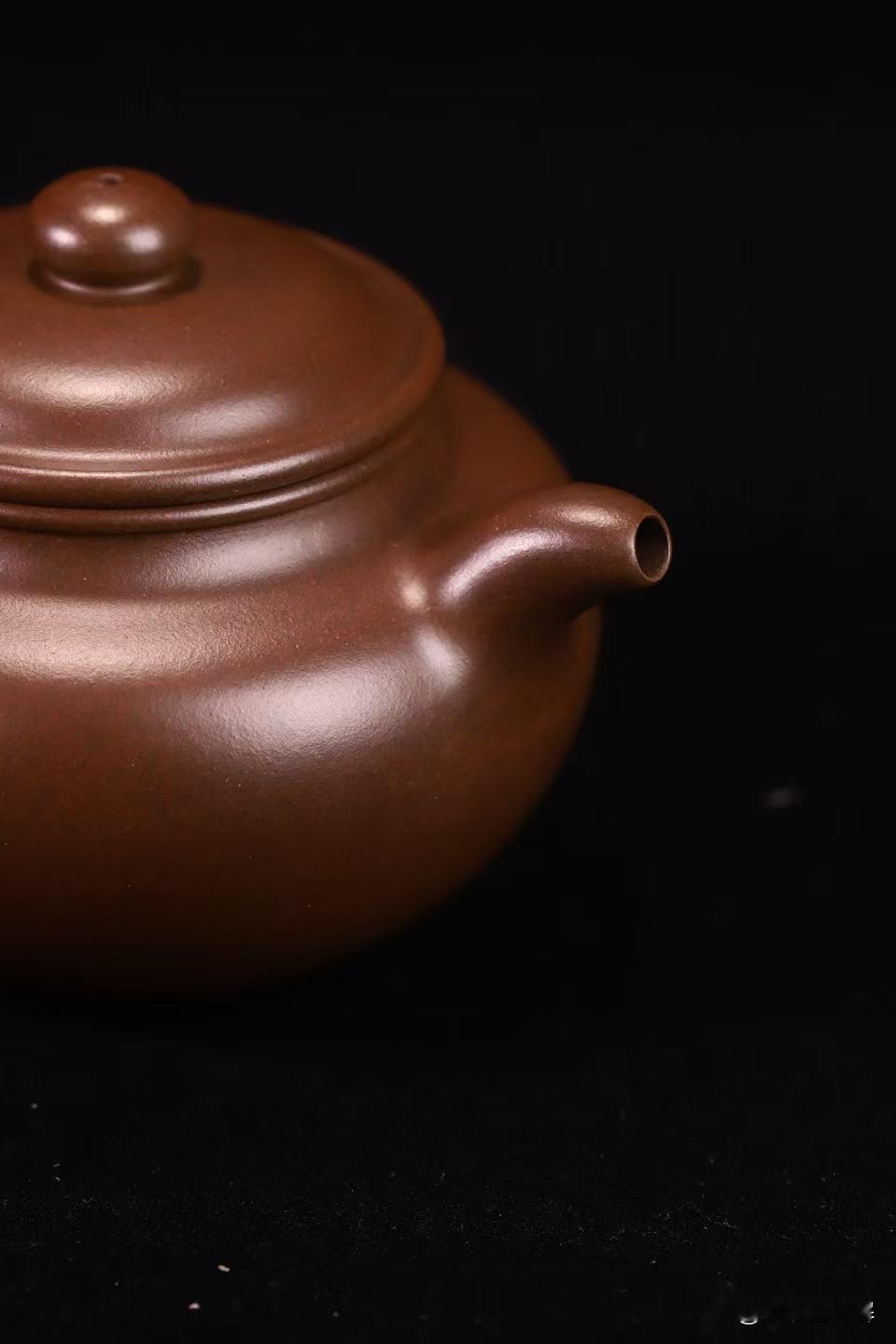

如果你手里有一把朱泥壶，不妨仔细看看壶身有没有细小的惊裂、壶口是不是严丝合缝、表面有没有铁熔点。每一处没有瑕疵的细节，其实都挺不容易。
