溶剂化重构：实现高压锂金属电池双界面保护
五邑大学团队在JPS上发表研究论文，提出了一种通过非配位溶剂乙氧基五氟环三磷腈（PFPN）诱导的强偶极-偶极相互作用来调控电解液溶剂化结构的新策略，显著提升了高电压锂金属电池的循环寿命和安全性。
一、创新思路：引入PFPN，以“偶极-偶极”撬动溶剂化重构

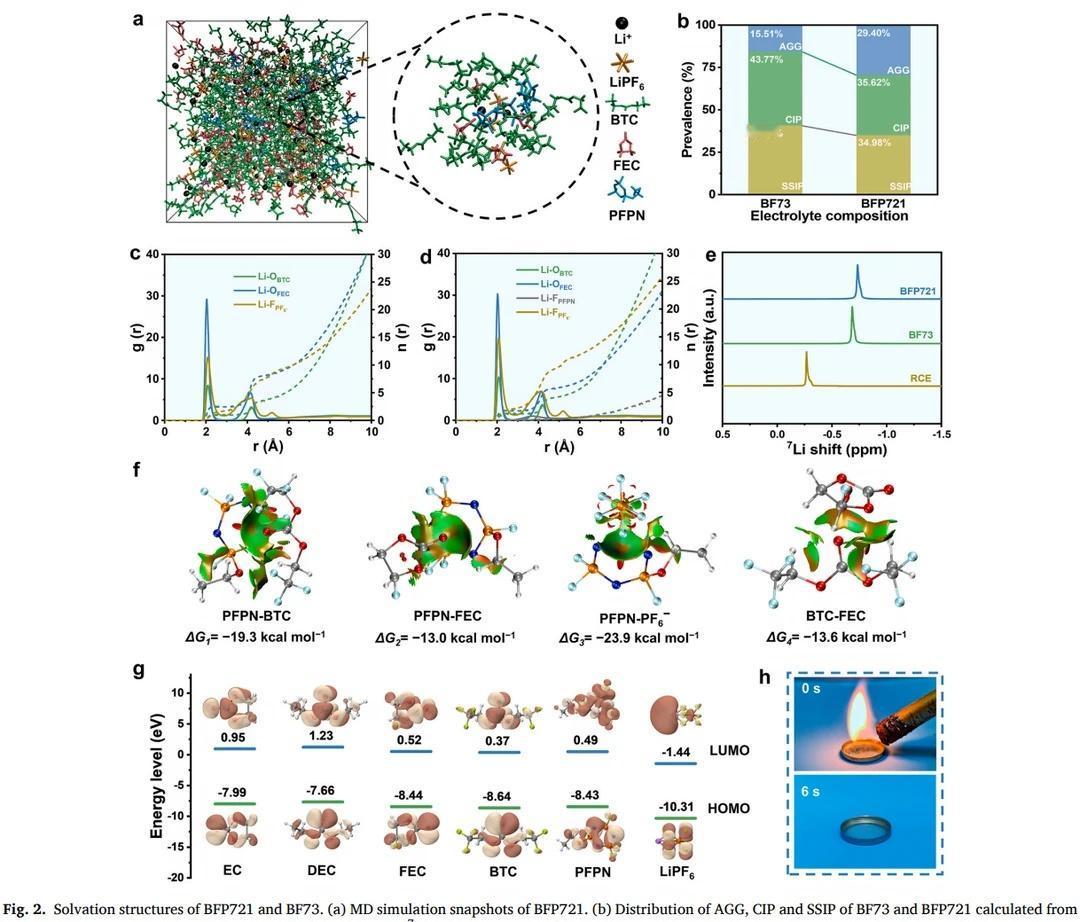

研究团队创新性地在氟化碳酸酯电解液（由FEC和BTC组成）中引入PFPN作为非配位调控剂。PFPN分子含有强吸电子F原子和给电子的-P=N-基团，能与BTC等溶剂分子产生强烈的偶极-偶极相互作用。这种作用力“撬动”了原有的溶剂化平衡，其核心机制体现在以下三点：
弱化溶剂配位：PFPN与BTC的偶极-偶极相互作用，削弱了BTC与Li⁺的配位强度。
阴离子入壳：溶剂配位减弱后，更多的PF₆⁻阴离子得以进入Li⁺的初级溶剂化壳层（PSS）。

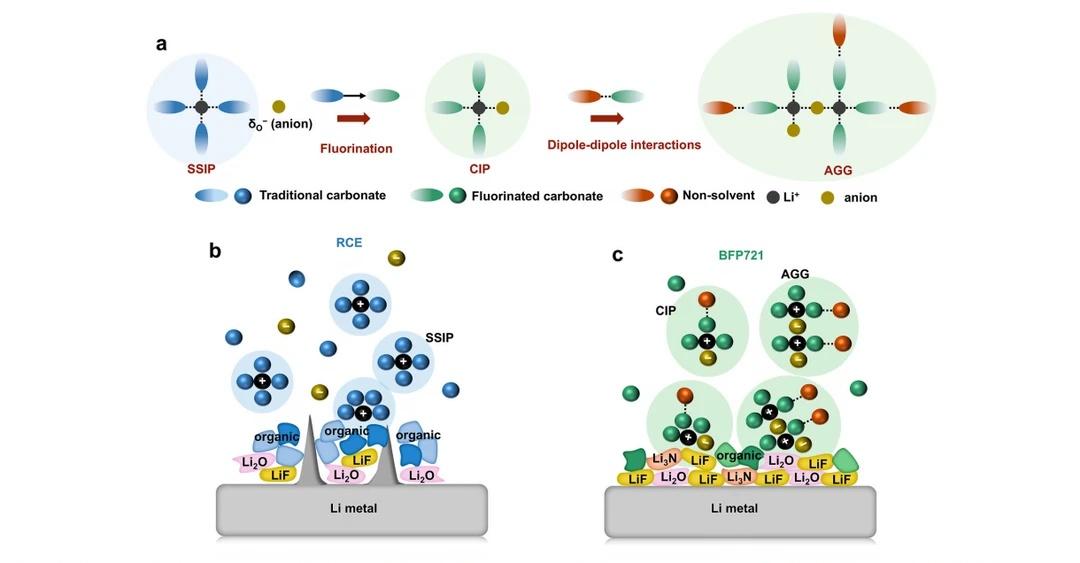

重构溶剂化结构：体系中的接触离子对（CIP）和聚集体（AGG）比例从59.28%提升至65.02%，形成了阴离子主导的溶剂化结构。
二、界面化学的质变：构筑LiF-rich“盔甲”
溶剂化结构的改变，直接决定了界面化学的反应路径。
理论计算佐证：分子动力学（MD）模拟和密度泛函理论（DFT）计算表明，PF₆⁻具有最低的LUMO能级，在热力学上优先被还原。

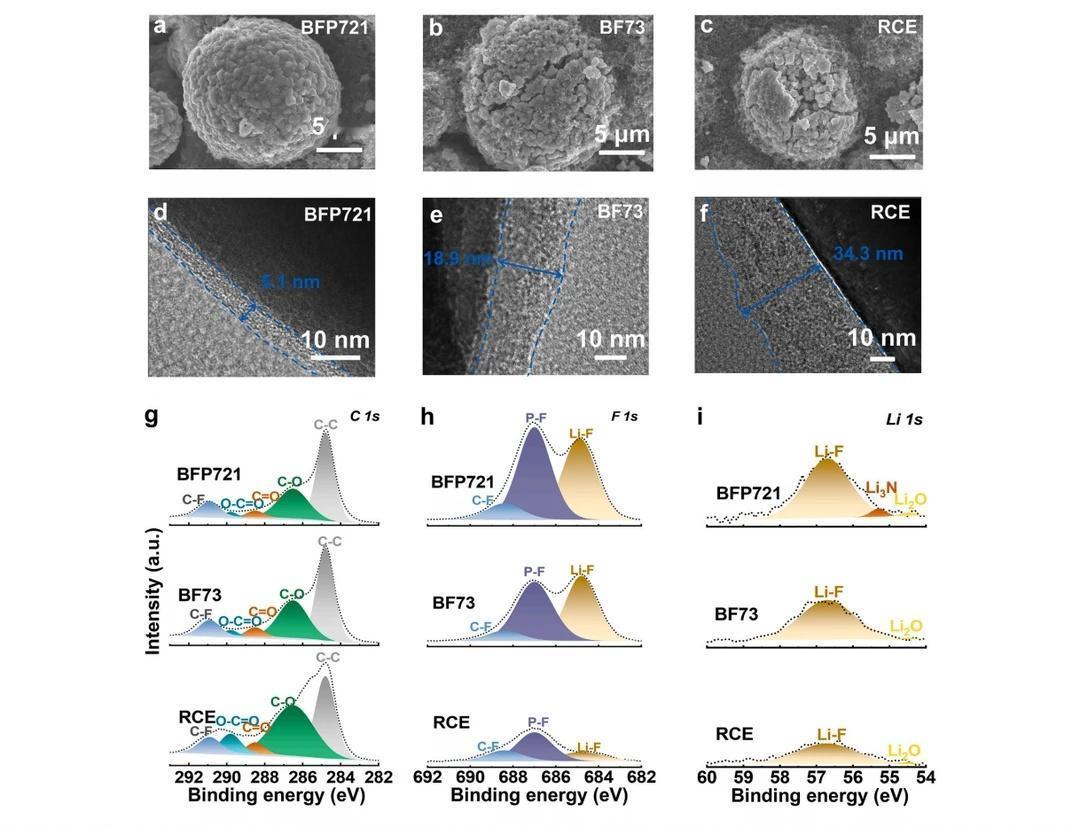

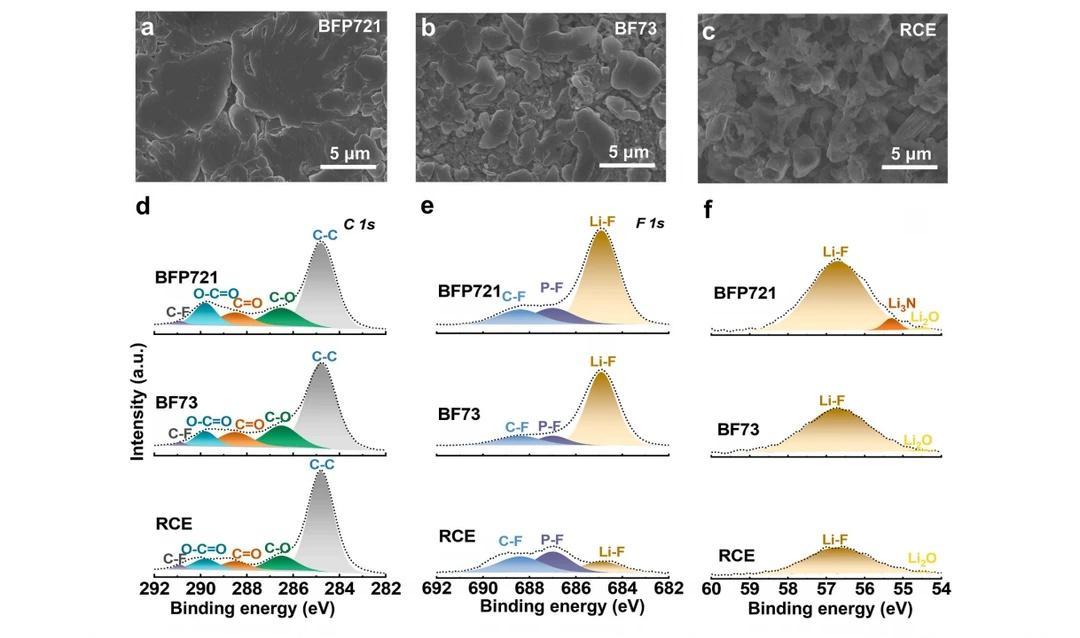

实验验证：XPS深度剖析证实，在BFP721电解液中形成的SEI/CEI膜，其LiF含量显著高于对比样。LiF具有高界面能、宽电化学窗口和优异的Li⁺传导能力，是理想的界面组分。
这种富含无机物（LiF、Li₃N、Li₂O）的致密界面层，犹如给电极穿上了坚固的“盔甲”，有效抑制了副反应和锂枝晶的生长。
三、性能全面跃升：从实验室到严苛工况
得益于优质的界面膜，BFP721电解液展现出卓越的电化学性能：

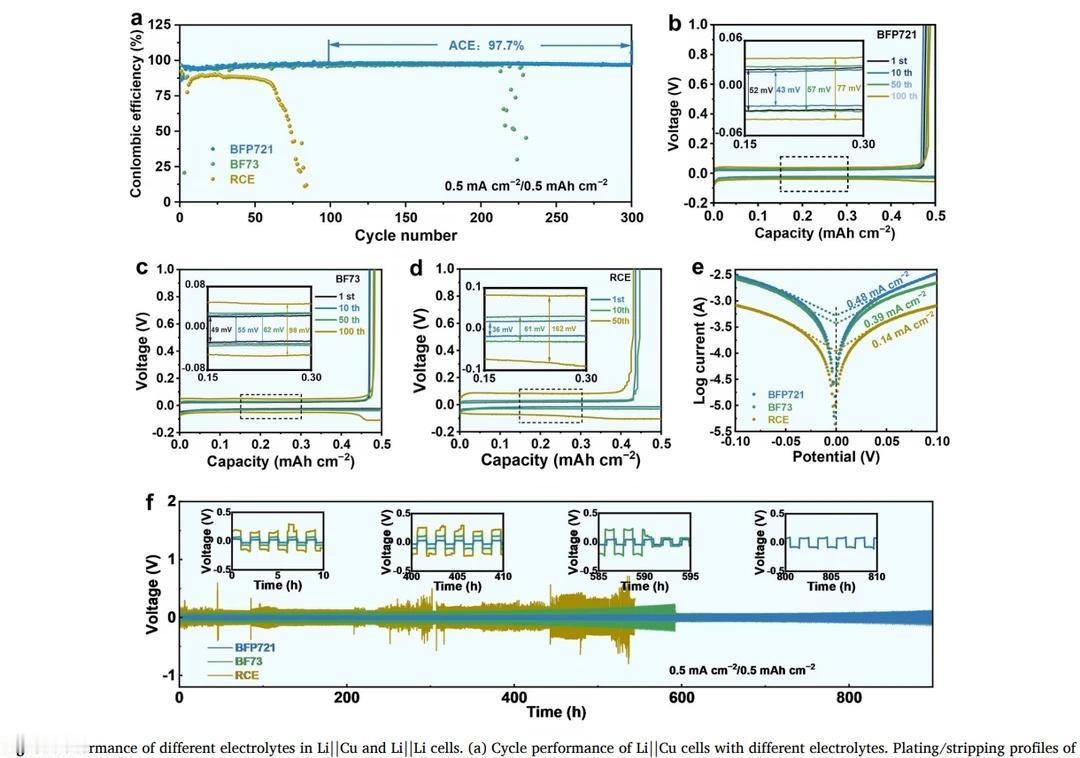

锂金属负极兼容性：Li||Cu电池在300次循环中平均库仑效率高达97.7%；Li||Li对称电池可实现900小时的稳定锂沉积/剥离，无显著极化。

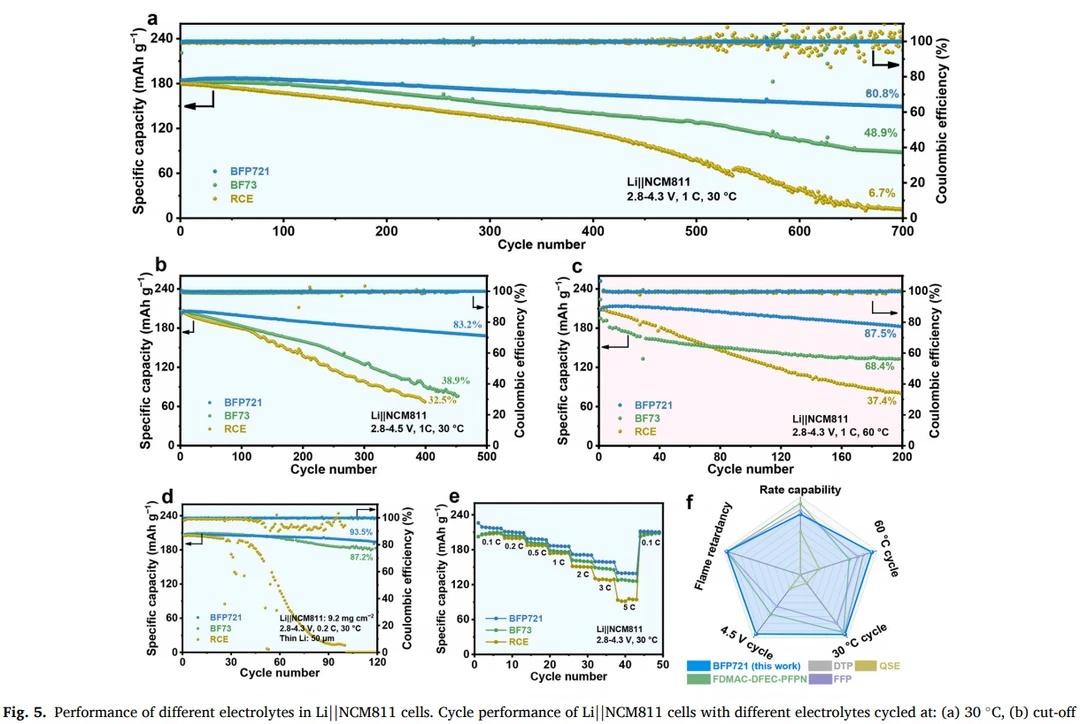

高压循环稳定性：在4.3V截止电压下，Li||NCM811电池经700次循环后容量保持率仍达80.8%。
严苛工况适应性：在4.5V高截止电压下，500次循环后容量保持率为83.2%；在60℃高温下，200次循环后容量保持率高达87.5%。
本征安全性：得益于氟化溶剂和PFPN的协同作用，BFP721电解液完全不燃，通过点火测试，从根本上提升了电池的安全性。
锂金属电池 锂离子电池
