钢结构防火涂料现场厚度测试
执行主要标准：GB50205-2020《钢结构工程施工质量验收标准》、GB51249-2017《建筑钢结构防火技术规范》、GB14907-2018《钢结构防火涂料》中*建料。
仪器选型
1. 膨胀型（超薄、薄型）：磁性涂层测厚仪（无损，微米级）。
2.厚型（非膨胀型）：针式测厚仪（探针测厚），探针垂直扎入涂层直达钢基材读取厚度，属于标准附录E/F规定方法。

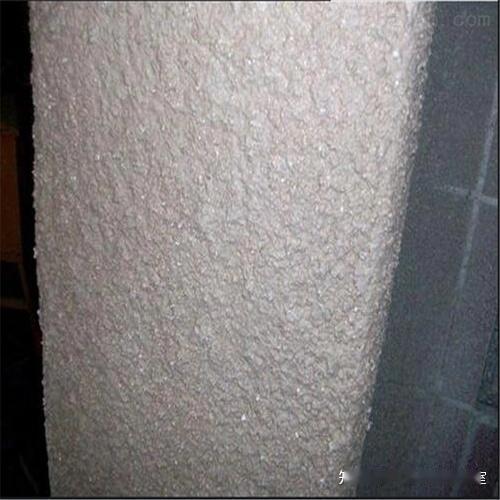

注意：厚型涂料表面粗糙，普通磁性测厚仪误差大，优先针式测厚。
抽样规则
同类构件按10% 抽样，且不少于3件；超过100个构件每增加100个增加2件，不足100按 100计。
·梁：每3m取1个检测截面；单根梁≥6个测点，覆盖上翼缘、下翼缘、腹板两侧，避开焊缝、边角，距离焊缝
≥50-100mm。
·柱：每3m取1截面；单根柱≥8个测点，四个侧面均布，柱脚、梁柱节点必须布点。
·楼板/平面钢板：单元对角线上每米1点，单个单元不少于5点；每10㎡不少于3测点。
·桁架、支撑：弦杆参照梁，每根腹杆至少1个截面测点。
·测点避开空鼓、开裂、脱落缺陷，距离构件边缘≥50mm，不要集中在同一局部区域。
现场操作步骤
1.仪器校准：检测前用标准试块校准；每测10个构件复核一次校准；探头表面清理干净无涂层碎屑。
2.测点预处理：清除测点浮灰、浮浆，不要过度打磨破坏涂层本体；空鼓开裂位置标记，不作为有效测点。
3.测量：探头严格垂直涂层表面，薄型每个测点重复测3次取平均值；厚型探针垂直刺入至钢基材，直接读数。
4.异常处理：某测点厚度偏低，在该点周边200mm范围补测3点；补测仍不达标，该构件判定不合格。
5.记录：构件编号、测点位置、仪器编号、读数、检测日期，全部留存，用于验收归档。
