技术演进从来不是孤立的单点突破，而是底层逻辑的横向迁移。
华为三折叠手机官宣麒麟9050，核心卖点落在"三维堆叠"四个字上。这背后是一套成熟的先进封装能力——芯片不再追求单片面积无限扩张，而是在Z轴上做文章。HBM内存堆叠、Chiplet异构集成，业界都在卷这条路径，华为能落地量产，说明其封装工艺已跨过良率门槛。这是民用高端制造的硬核指标。
有意思的是，这套三维堆叠的逻辑，在东大的军用雷达领域早已跑通了，而且玩得更狠。

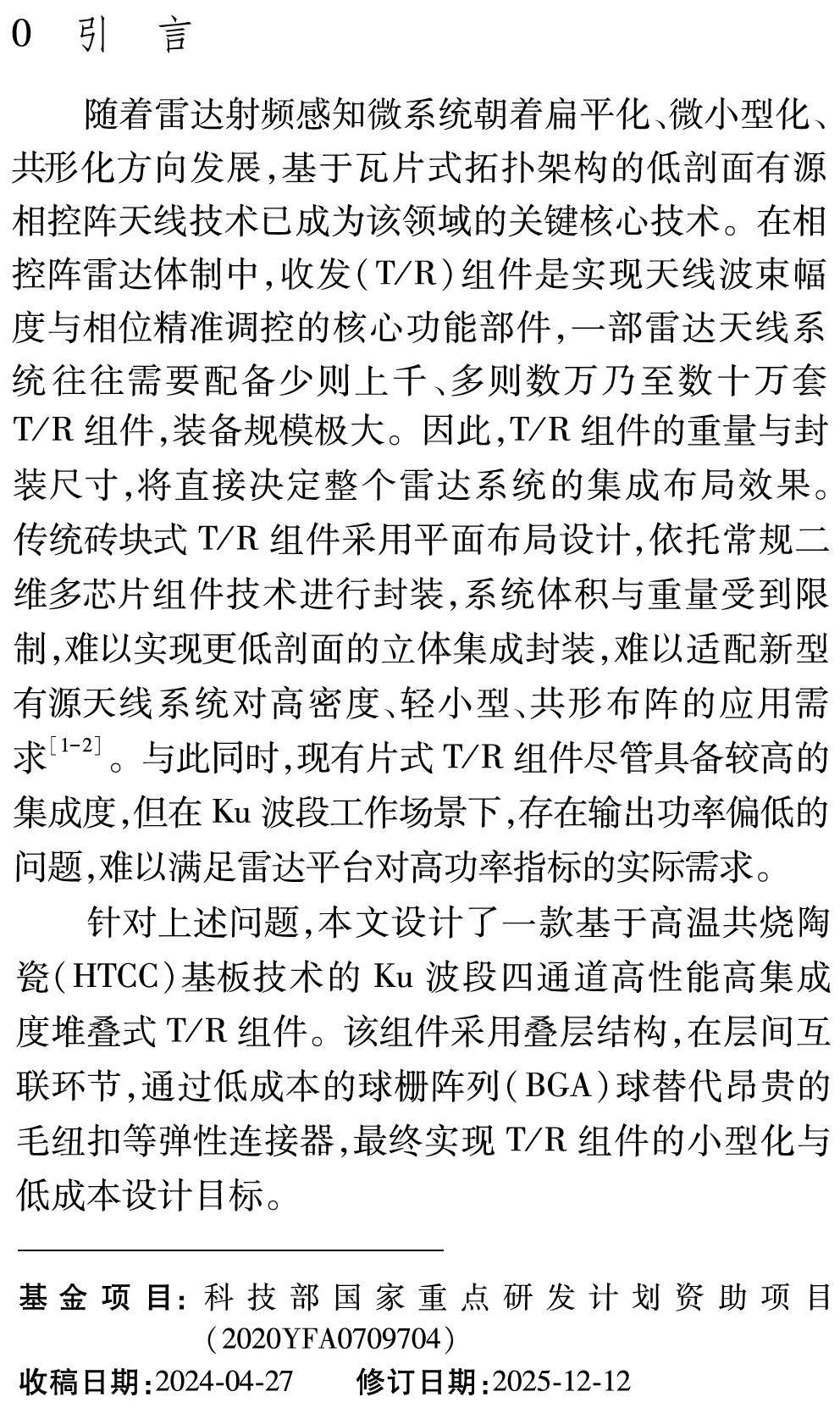

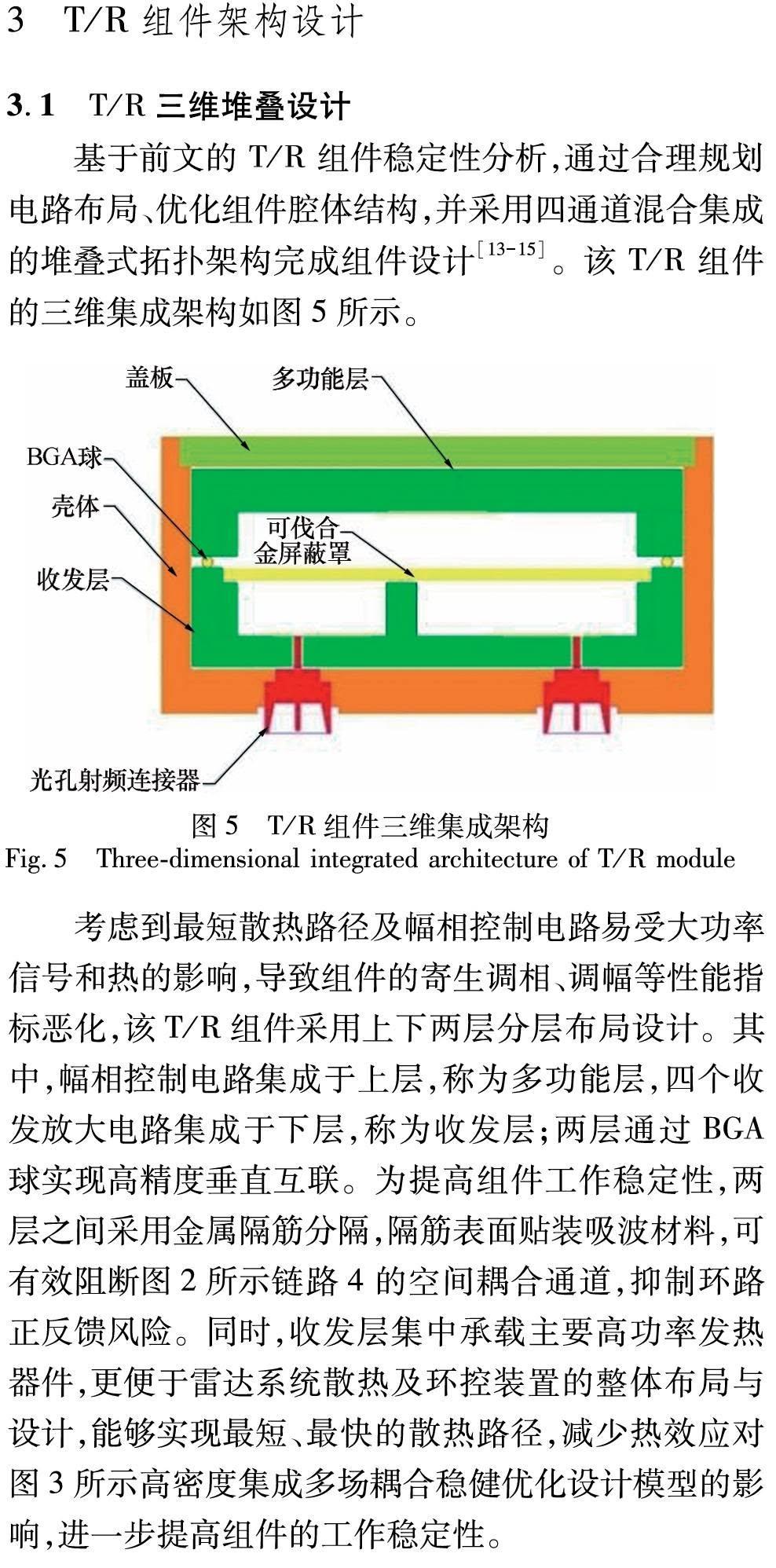

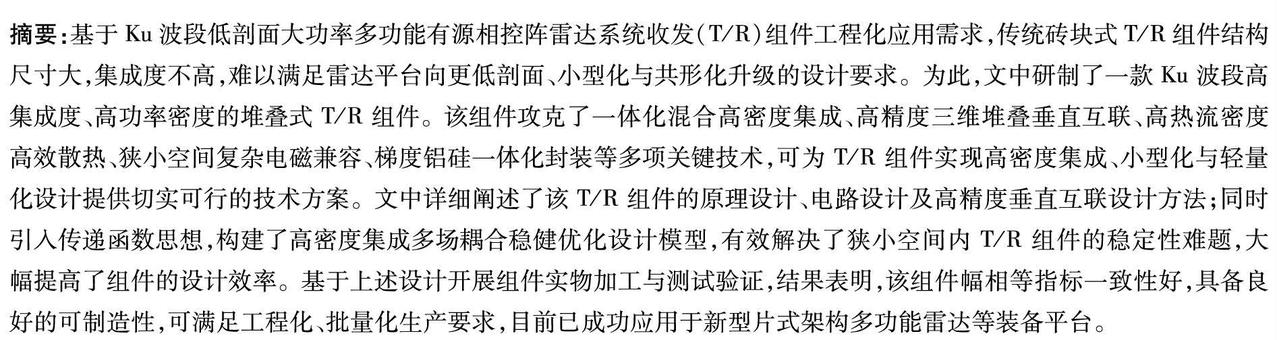

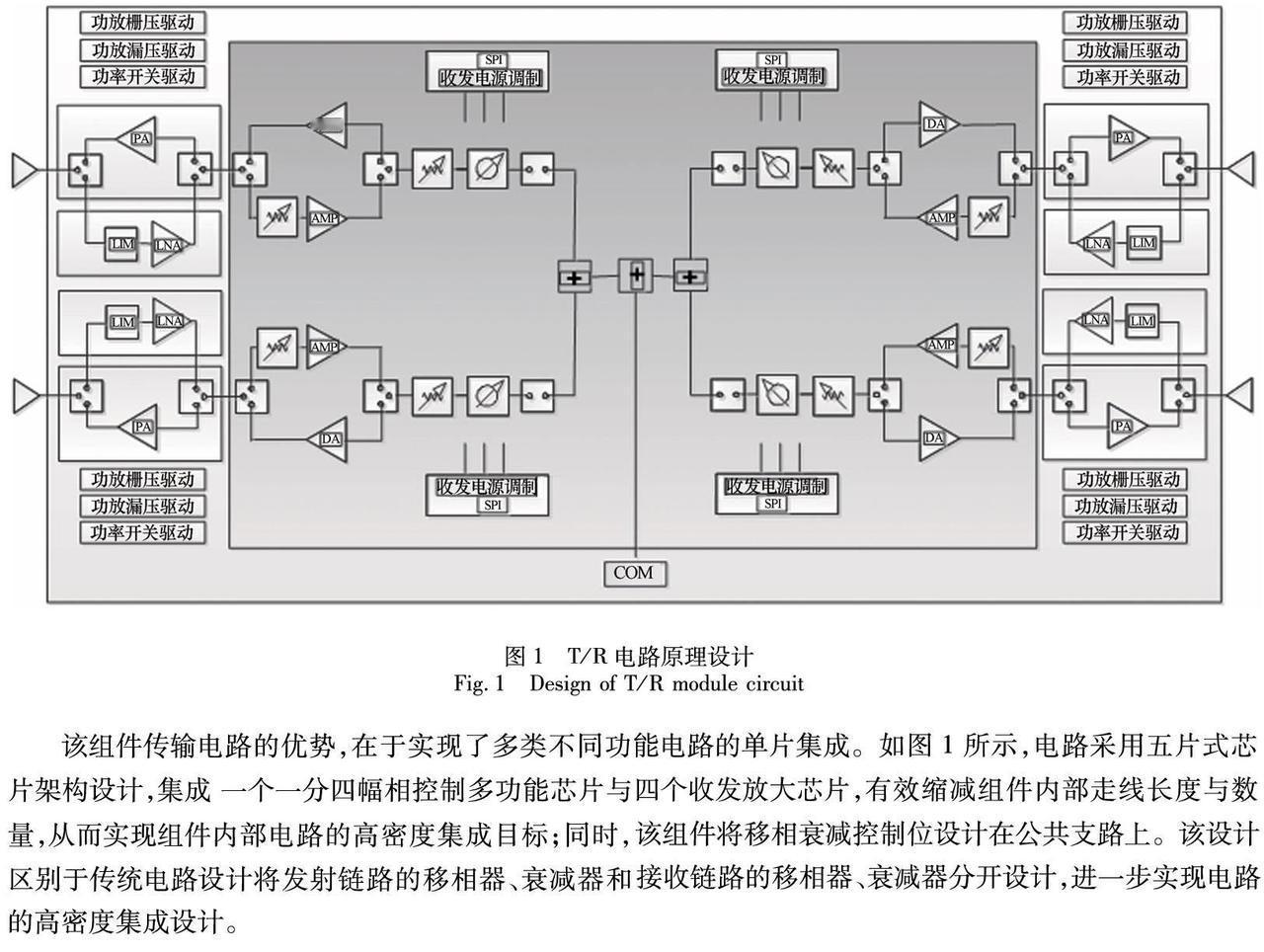

东大雷达T/R组件采用的是"三维瓦片式"结构，工作在Ku波段（14～18GHz），4路功率放大器合成为一路输出。如果回归传统的平面砖块式布局，单组件的尺寸会膨胀到难以装进有源相控阵天线的孔径内——这是工程设计里最朴素的物理约束，不管军民，都得服从。

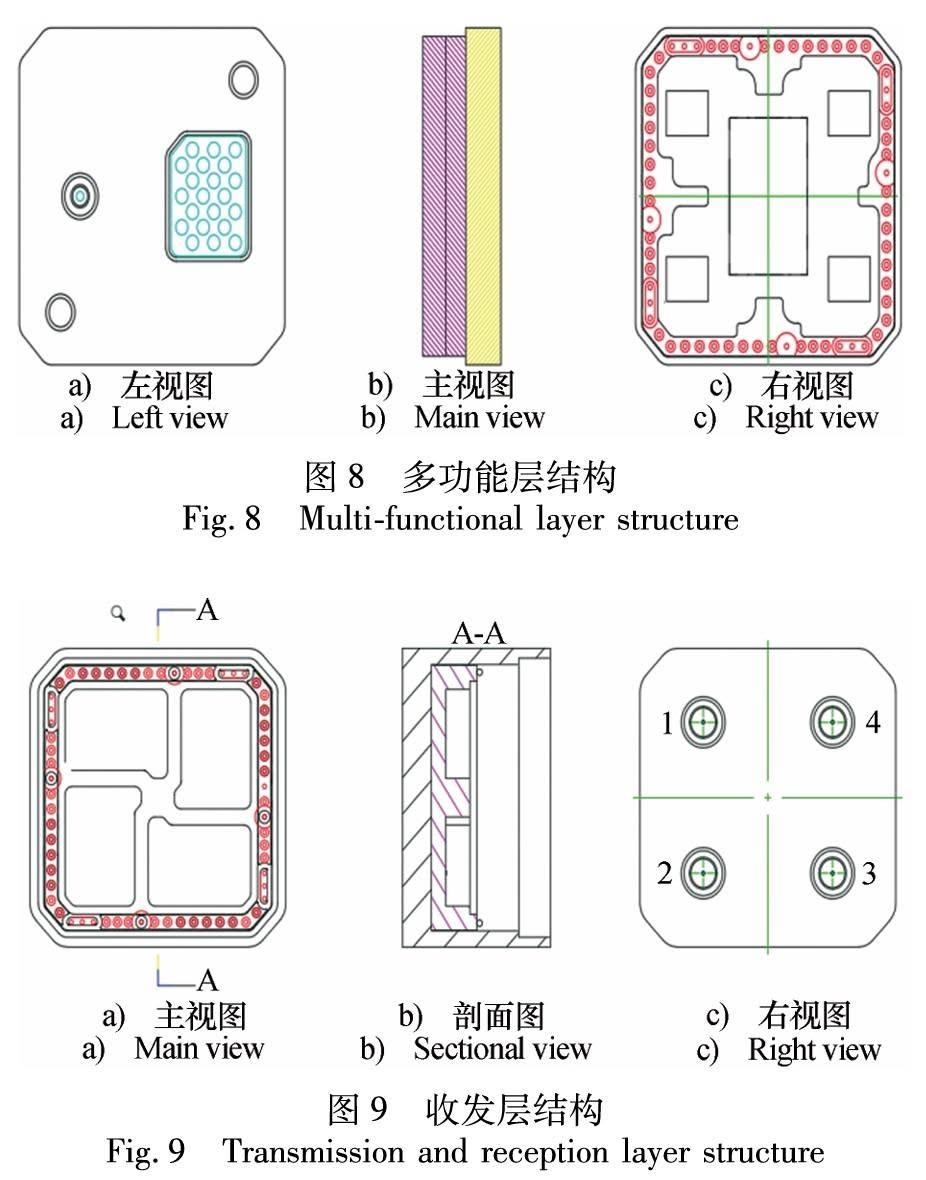

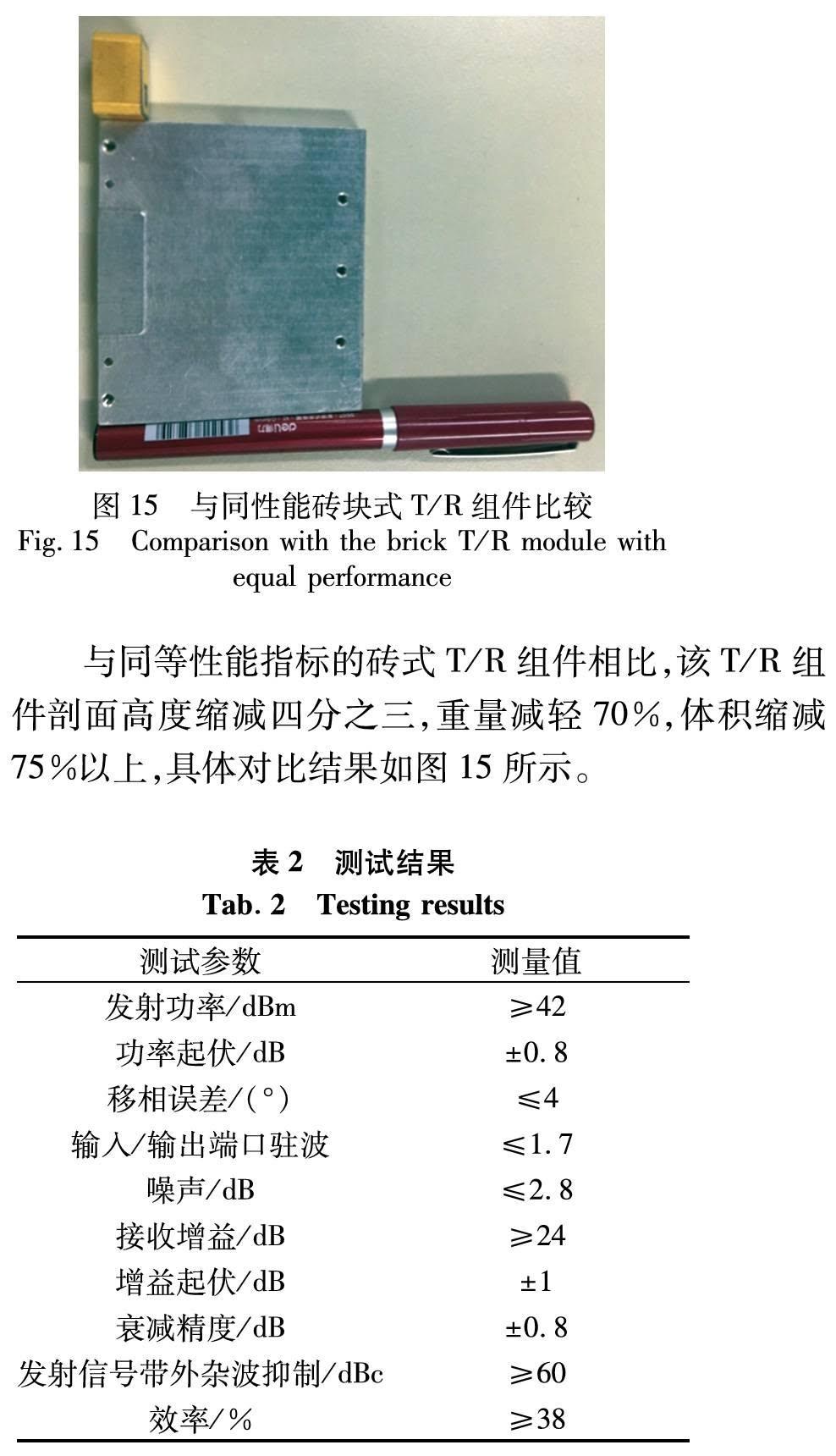

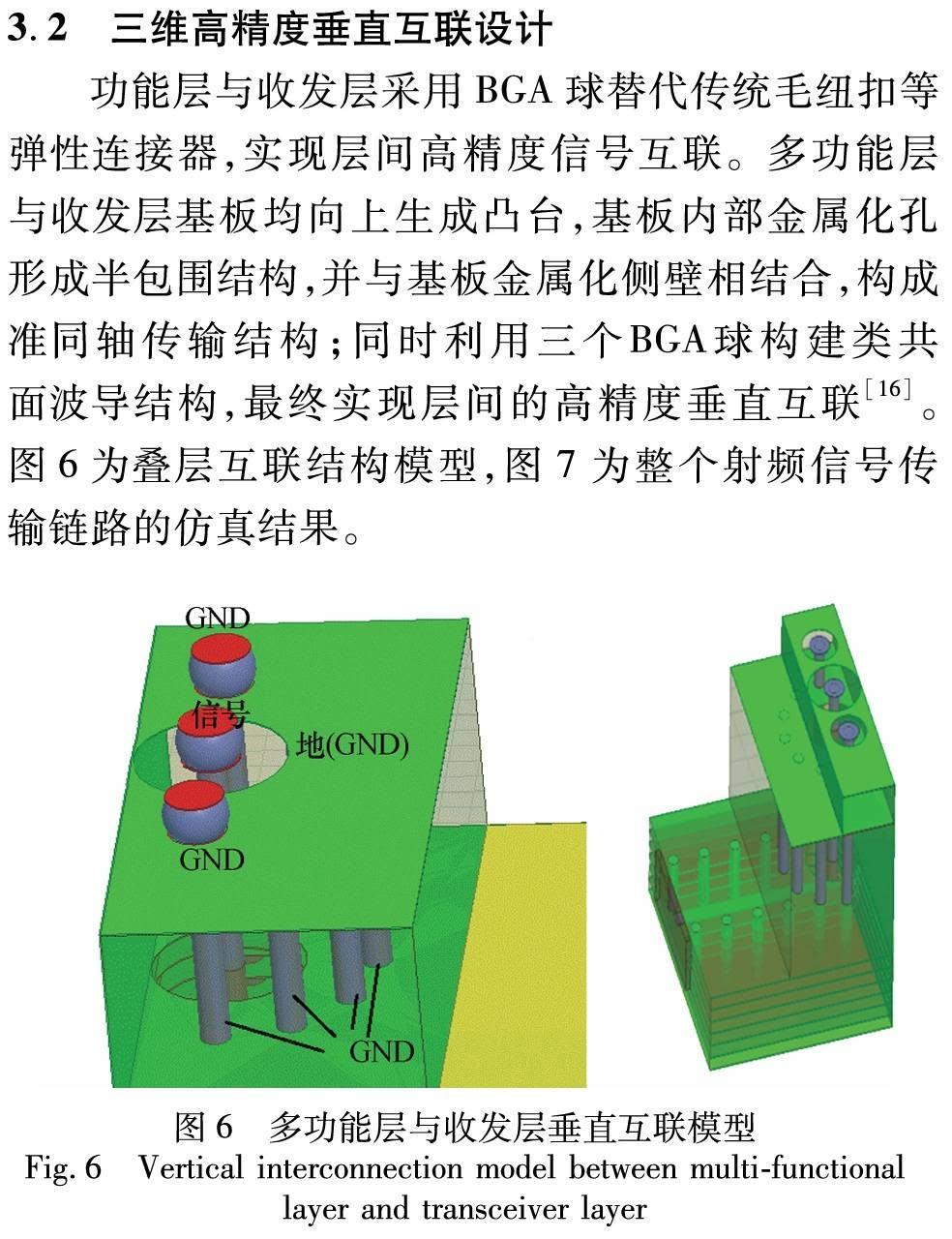

解决方案就是堆叠：双层三维堆叠，体积压缩到一枚硬币大小，厚度仅约一公分。功率密度上去了，雷达截面积缩下来了，这是用空间换性能的经典案例。

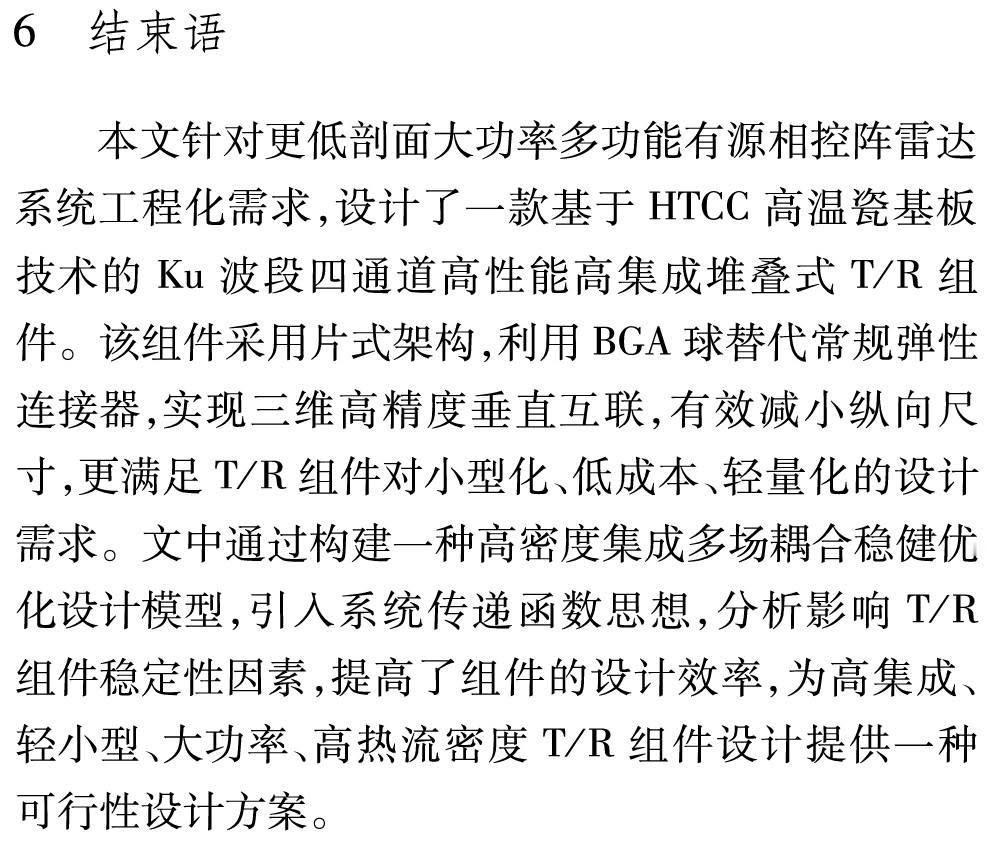

更关键的是，这套架构预留了清晰的扩容路径：4路合成不够，改成8路合成；2层堆叠不够，加到3层、4层。输出功率与堆叠层数呈线性关系，理论上没有硬天花板。这意味着同一套射频前端平台，可以通过层数调整覆盖从中小功率到大功率的谱系需求——用一条产线打多个型号，这是典型的"平台化+模块化"思维，跟华为芯片的Chiplet路线在方法论层面是同构的。
F-35的APG-81有源相控阵雷达用的是传统平面式T/R组件布局，单模块功率和热管理上限已经被物理结构锁死。面对东大这种可以"不断堆叠"的瓦片式架构，在等效孔径相同的前提下，后者的峰值功率密度和抗干扰余量在代差上已经形成了非对称优势。
对一个雷达本来就供不应求的机种来说，这非常的不好受。
