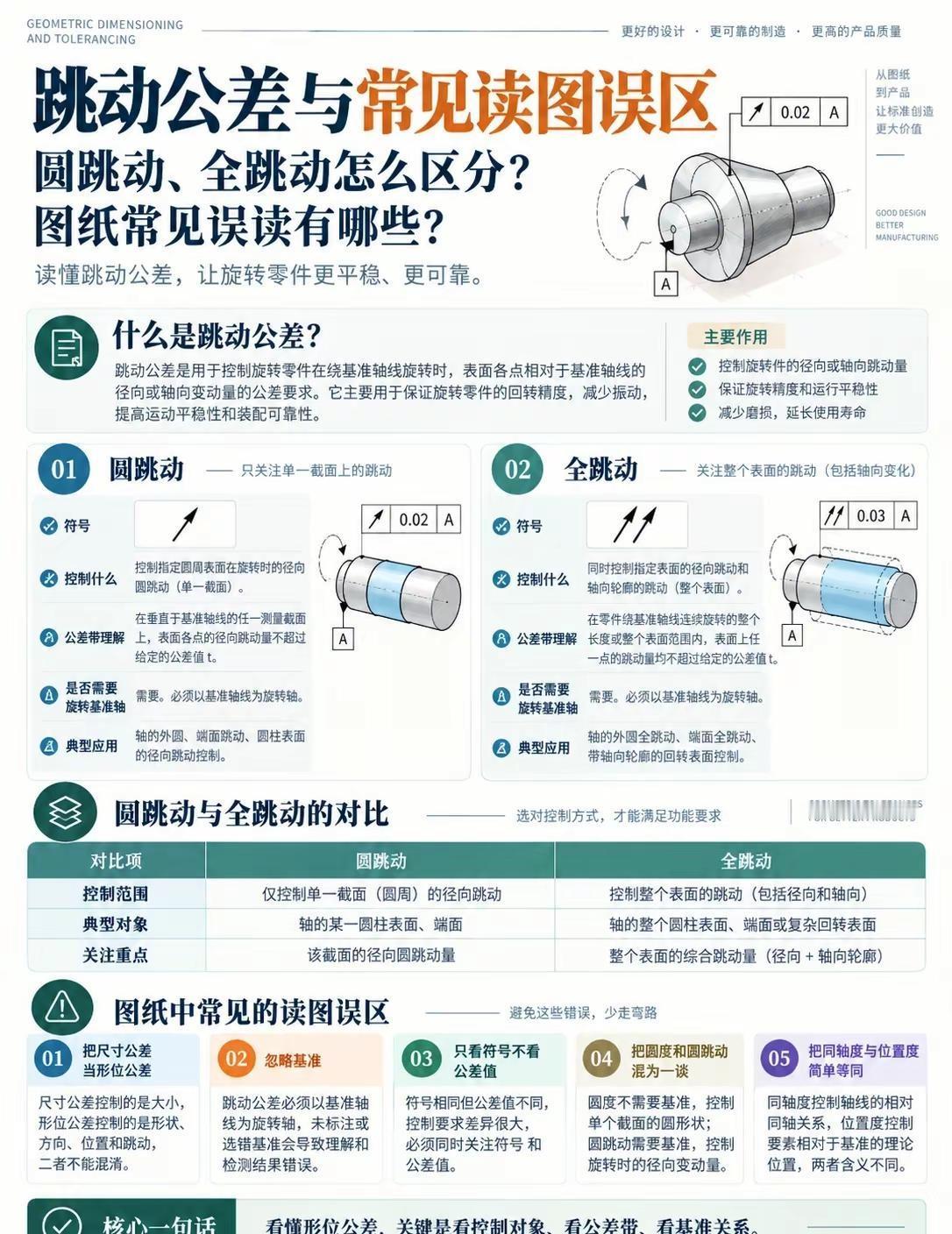

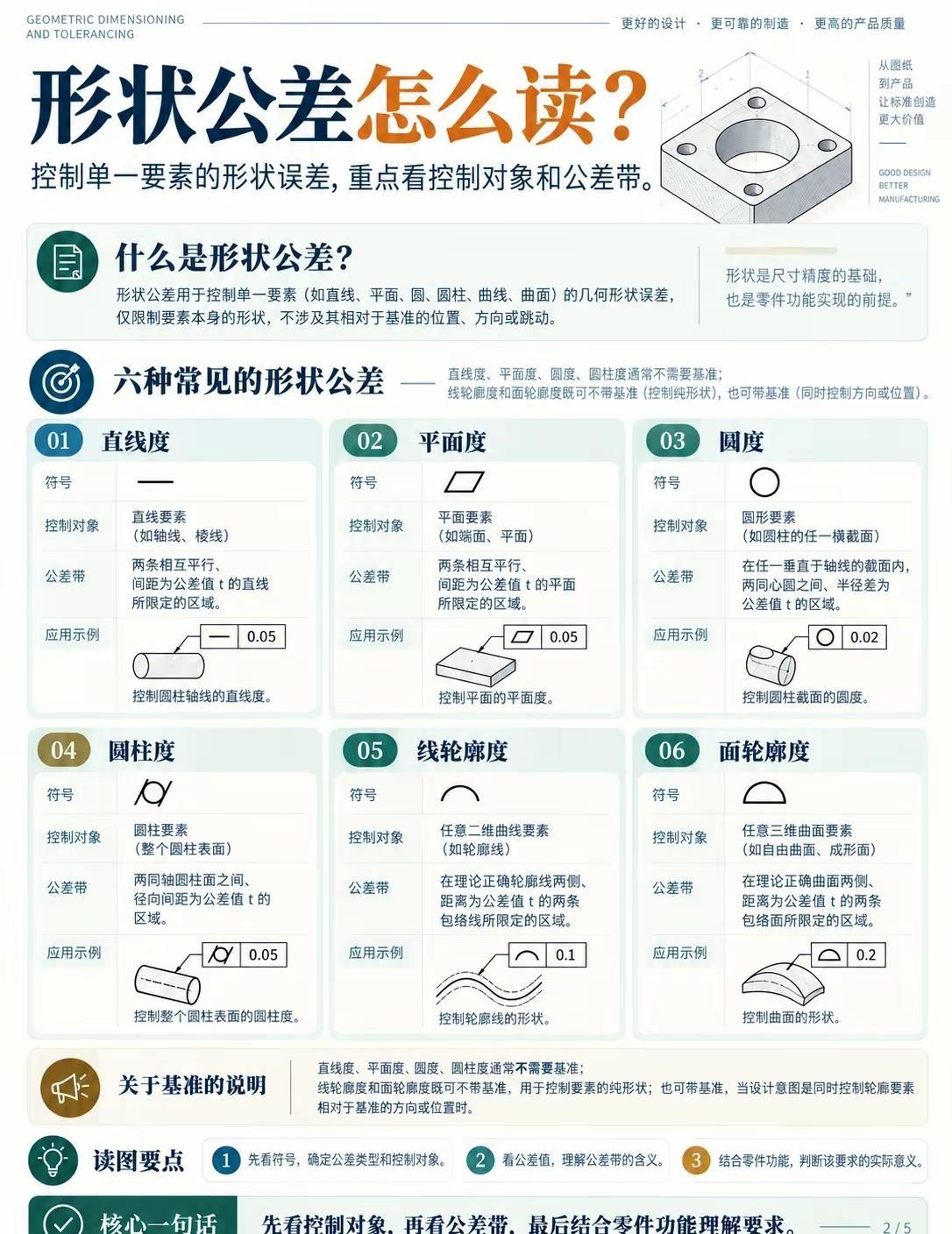

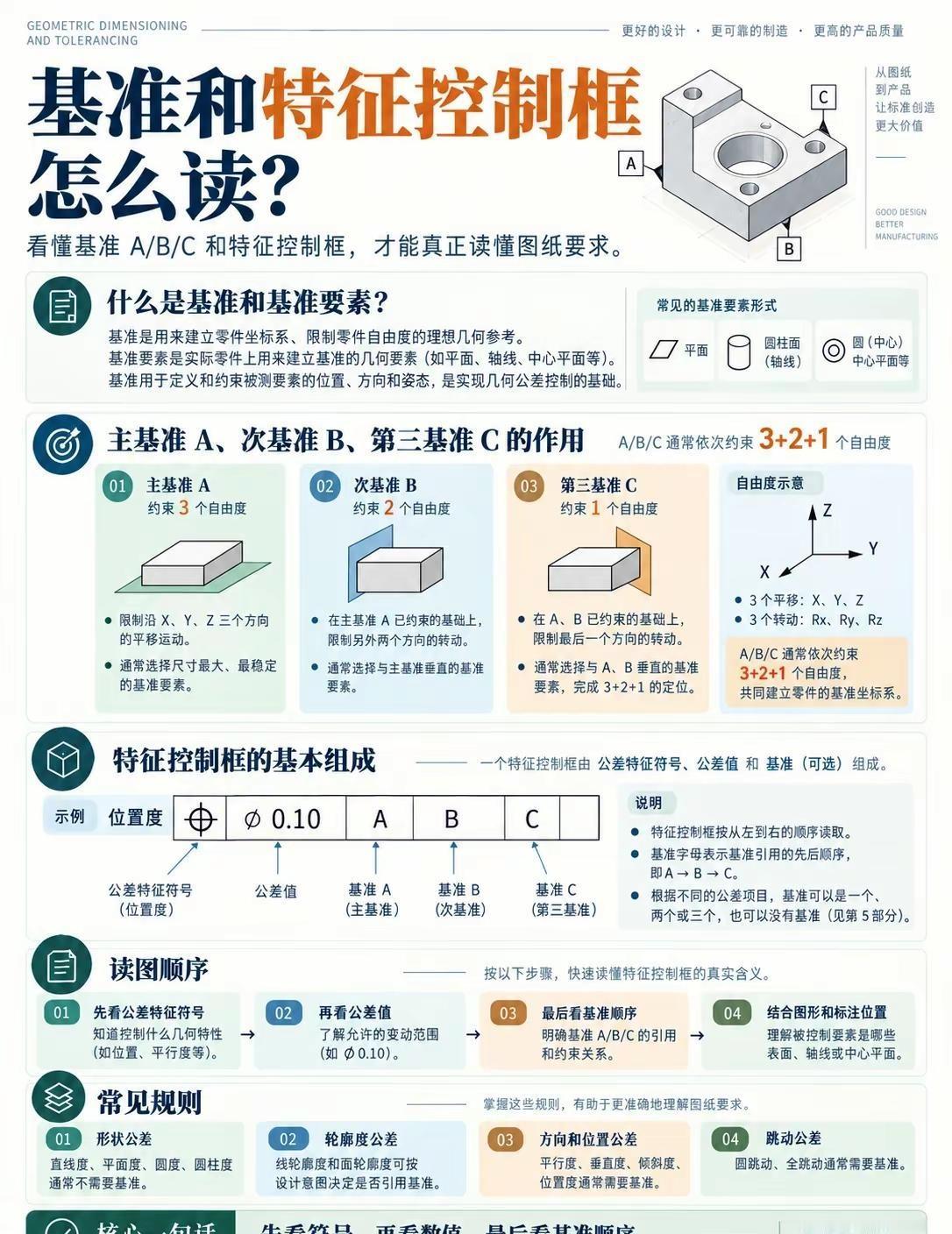

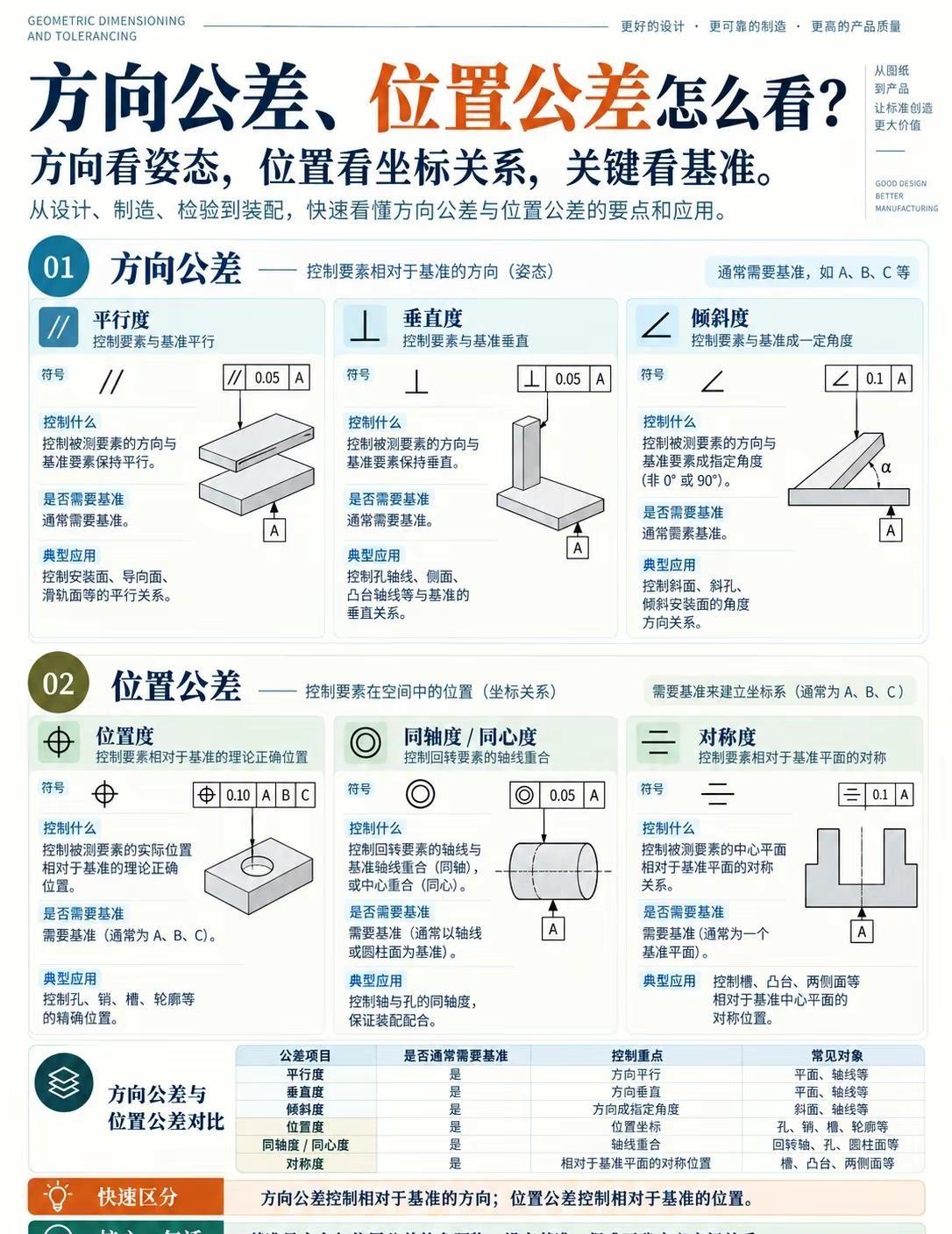

收藏！GD&T形位公差速查干货！。看不懂图纸符号？5张图理清GD&T形位公差的分类、基准与读图规则👇 🔹 形位公差四大类形状公差：直线度、平面度、圆度、圆柱度、线/面轮廓度。控制单一要素形状，通常不需要基准。 方向公差：平行度、垂直度、倾斜度。控制相对于基准的方向（姿态），必须有基准。 位置公差：位置度、同轴度/同心度、对称度。控制相对于基准的位置（坐标），必须有基准。 跳动公差：圆跳动（控单一截面）、全跳动（控整个表面）。控制旋转误差，必须有基准。 🔹 基准与特征控制框基准顺序：A（主基准，约束3自由度）→ B（次基准，约束2个）→ C（第三基准，约束1个）。 读图步骤：①公差项目符号 ➔ ②公差值（是否带Φ） ➔ ③修饰符（如Ⓜ️） ➔ ④基准字母及顺序（A|B|C）。 🔹 常见读图误区尺寸公差≠形位公差（前者管大小，后者管形状/位置/方向）。 圆度≠圆跳动（圆度无基准；圆跳动需基准）。 同轴度≠位置度（同轴度控轴线相对基准理论轴，位置度控要素坐标）。 💡 看懂形位公差，关键是看控制对象、看公差带、看基准关系！ 形位公差机械设计机械制造
