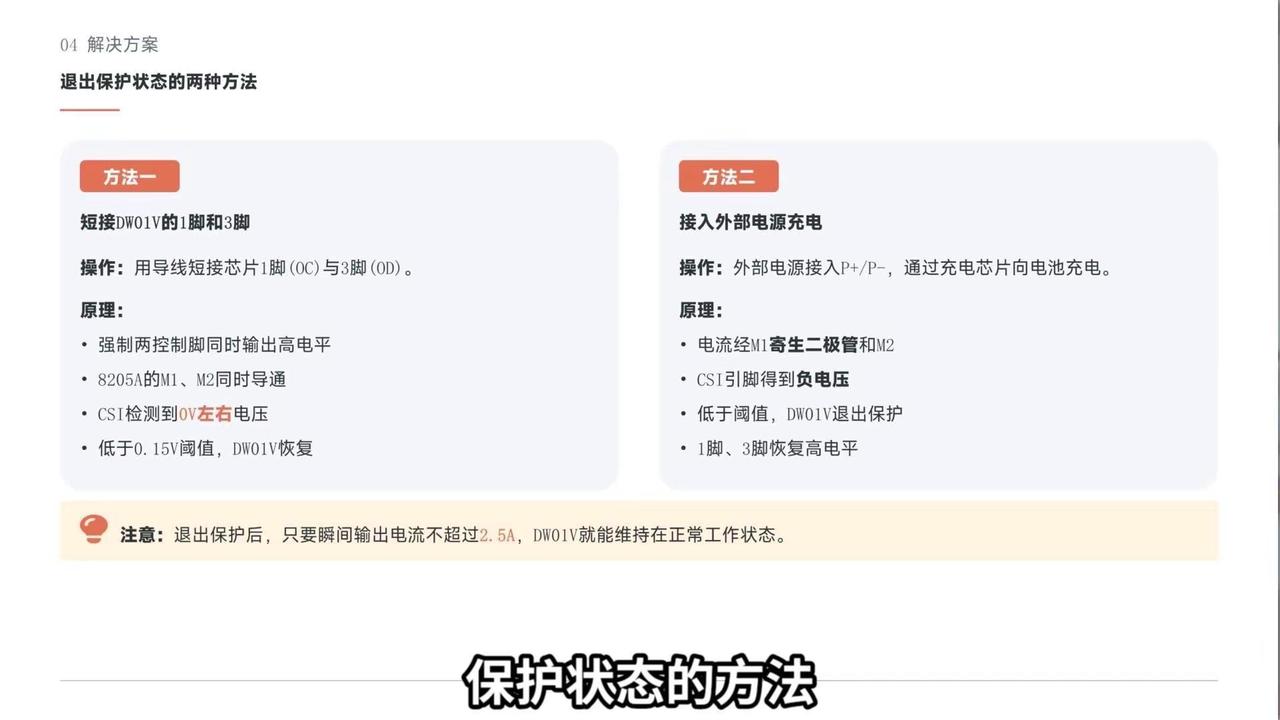

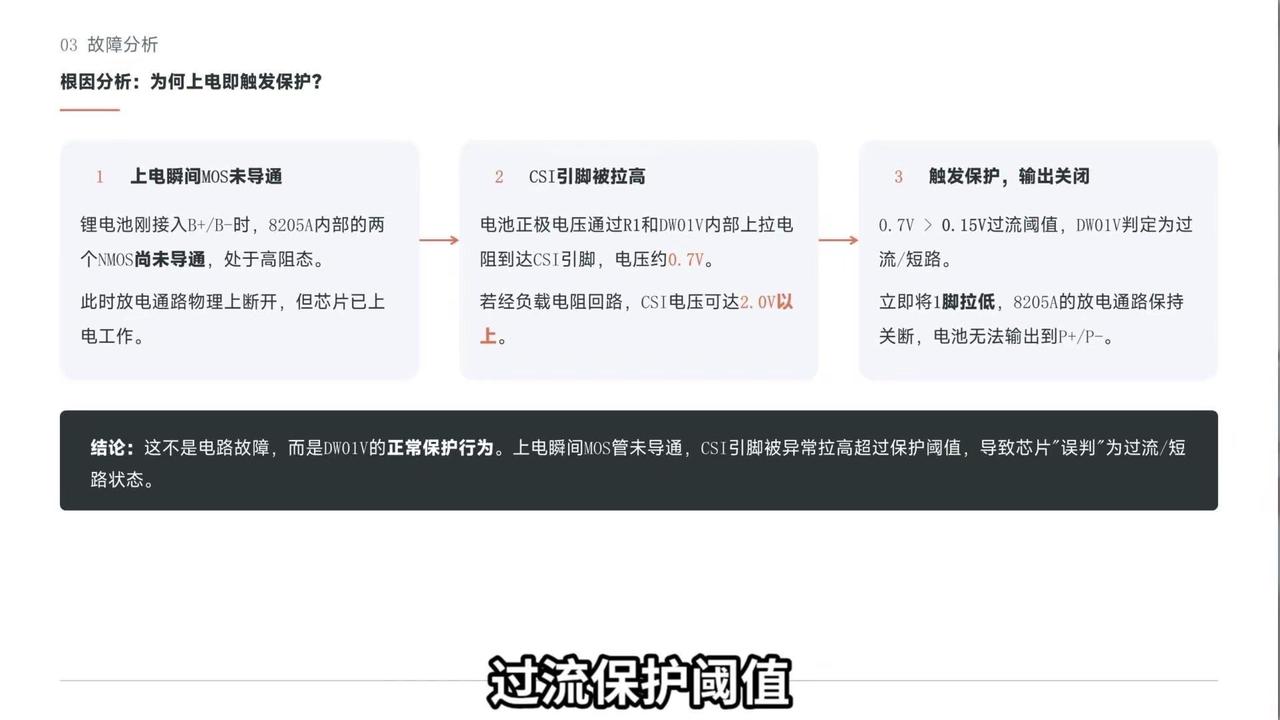

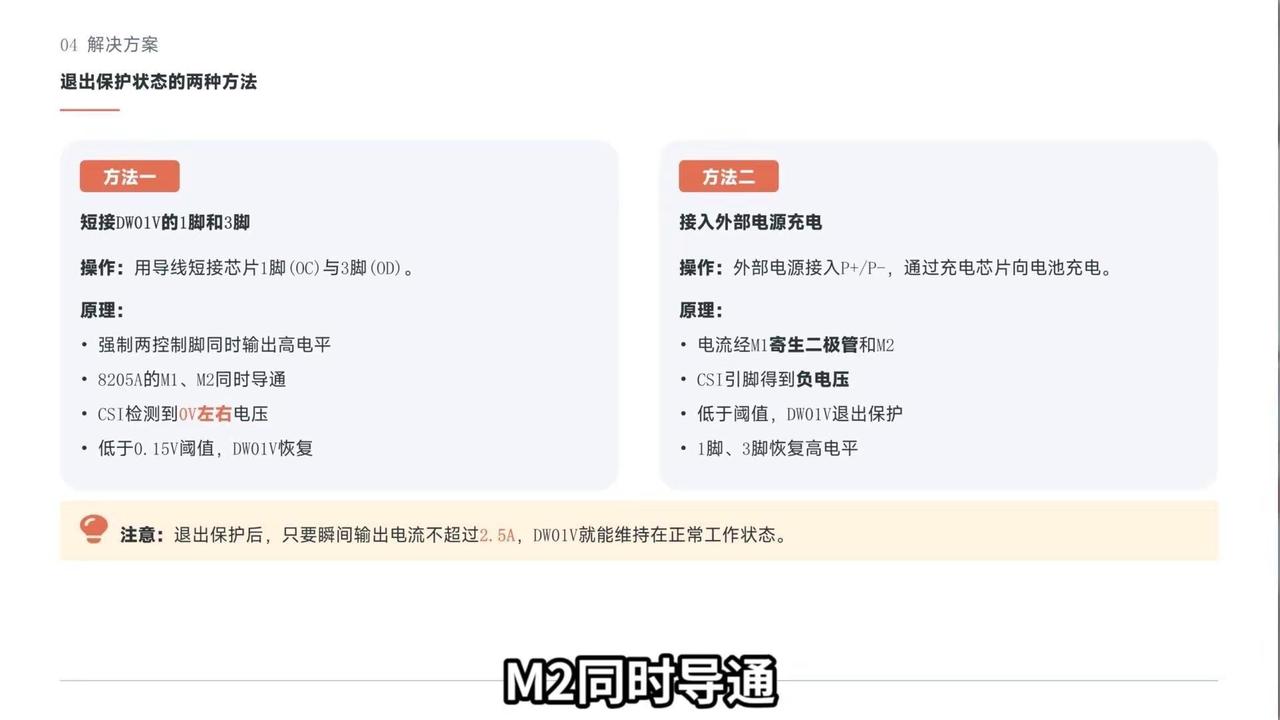

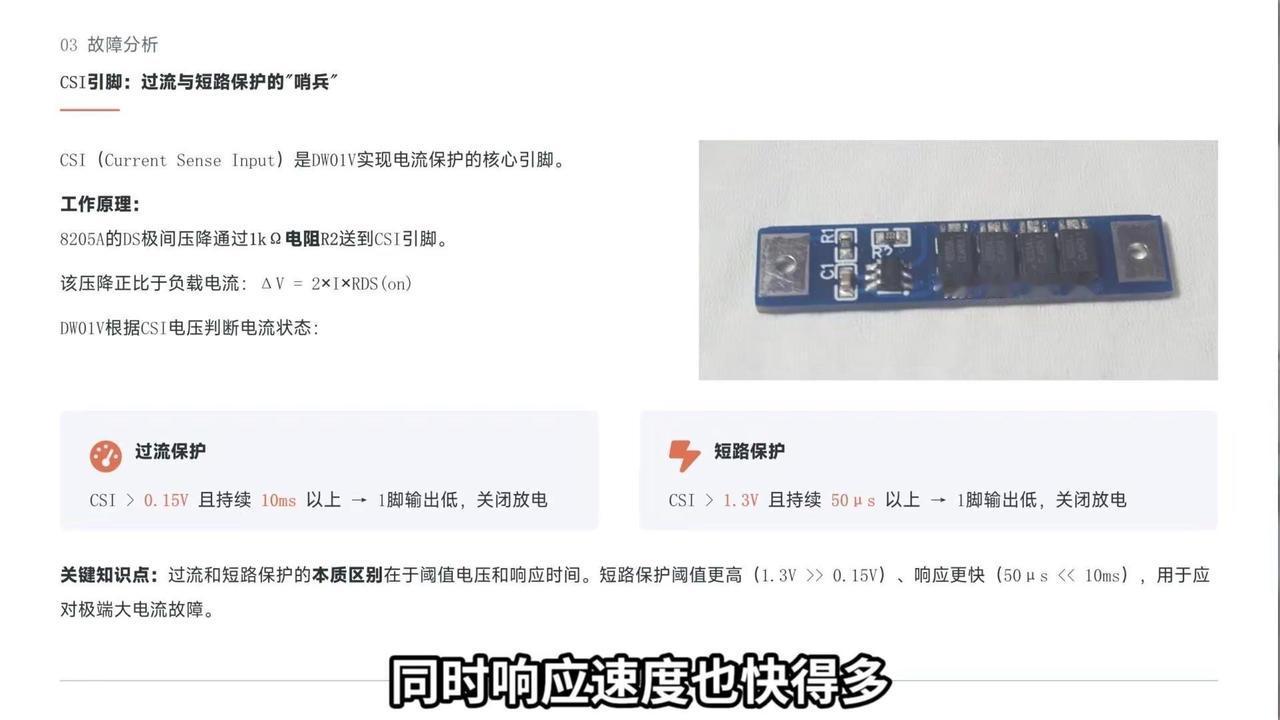

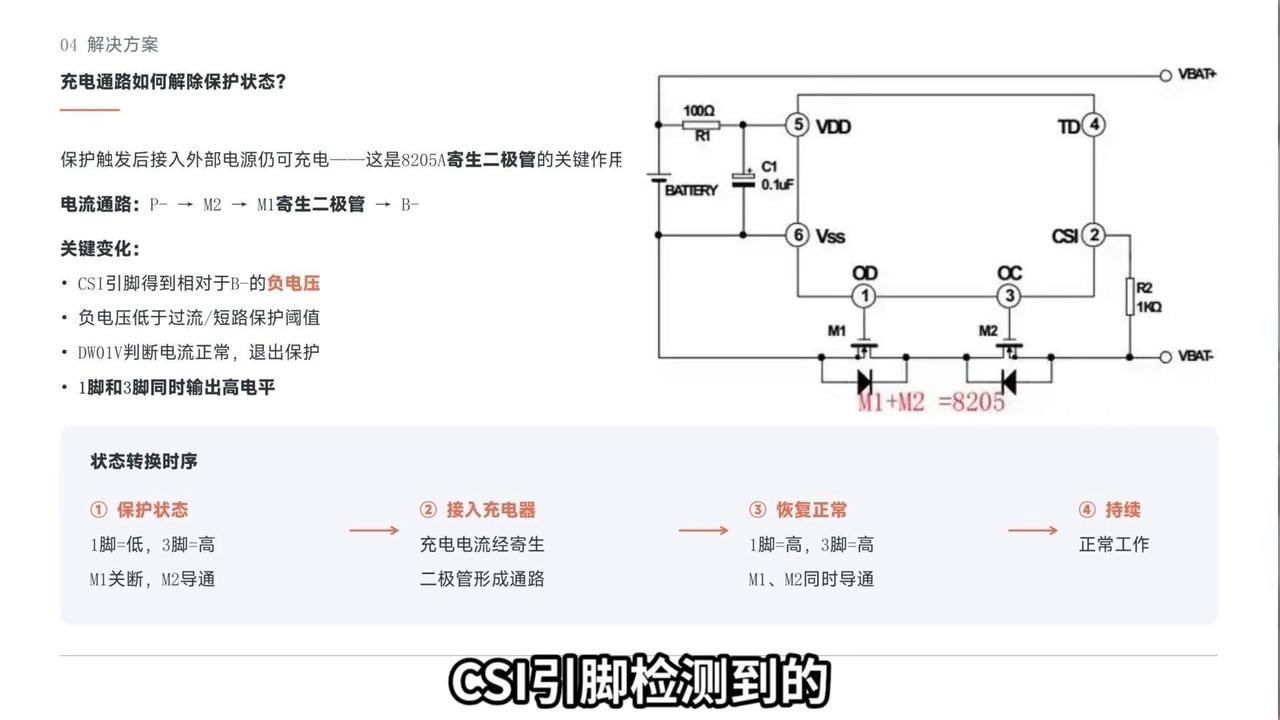

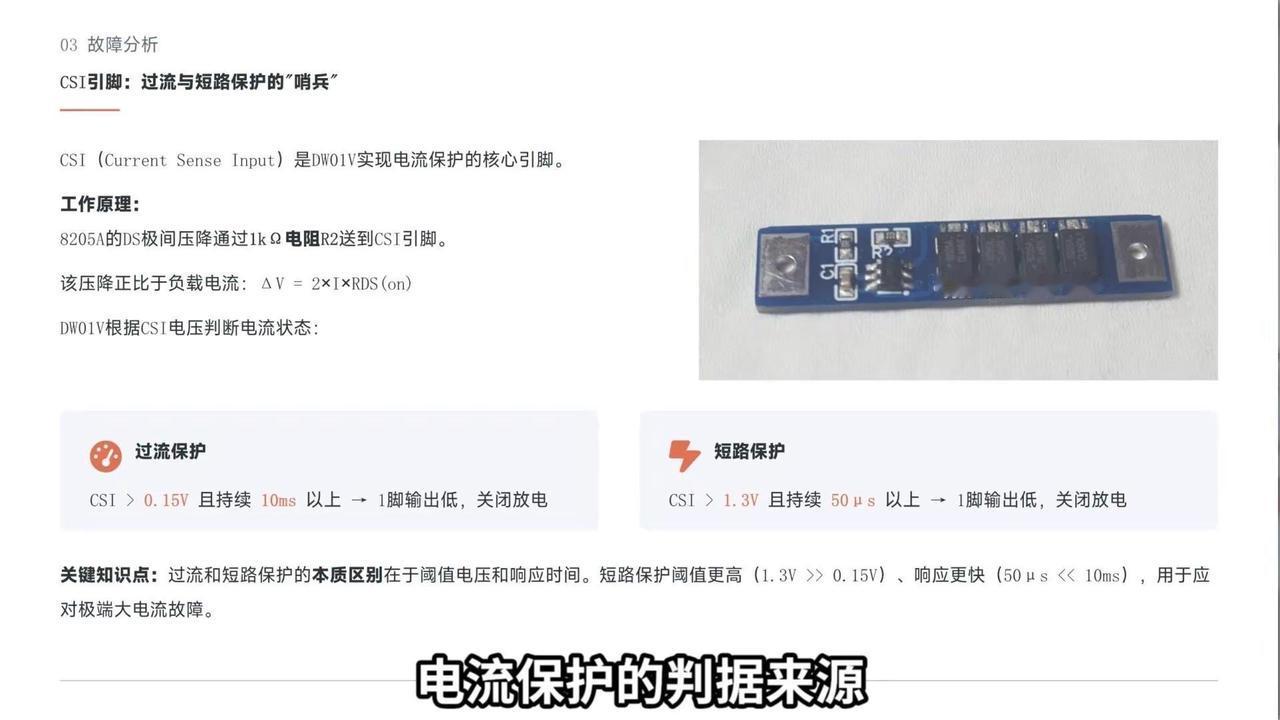

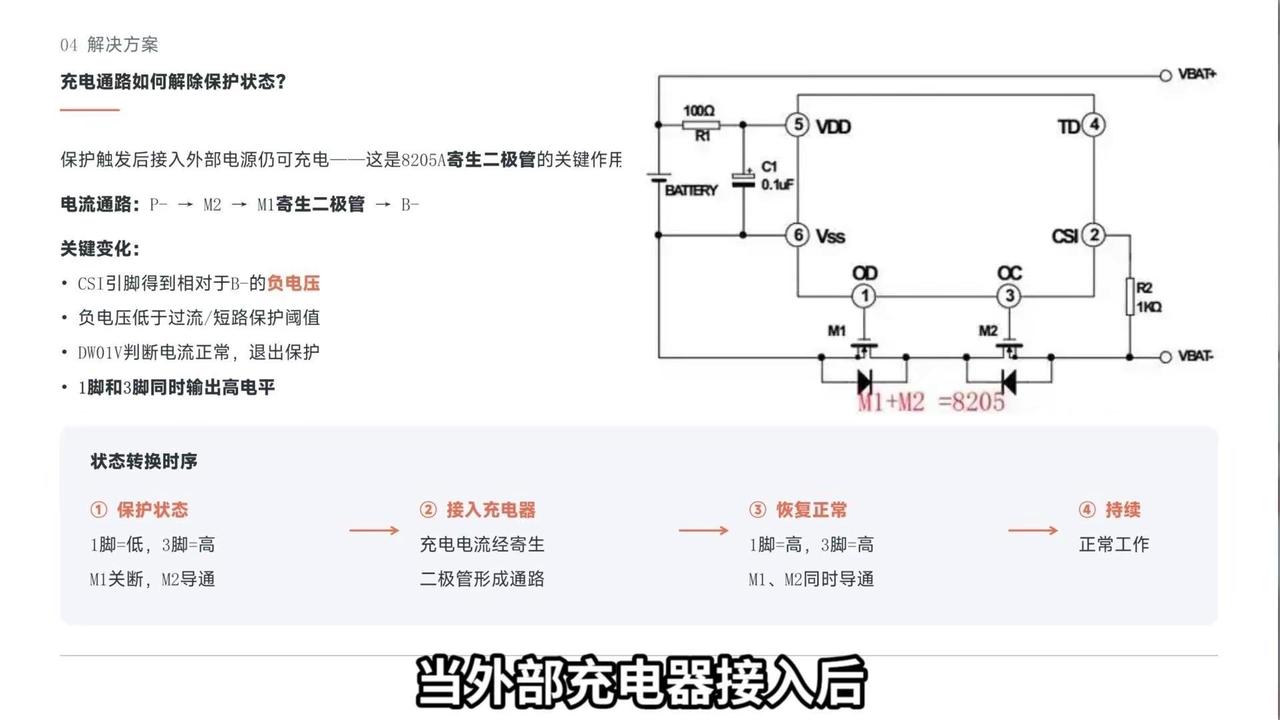

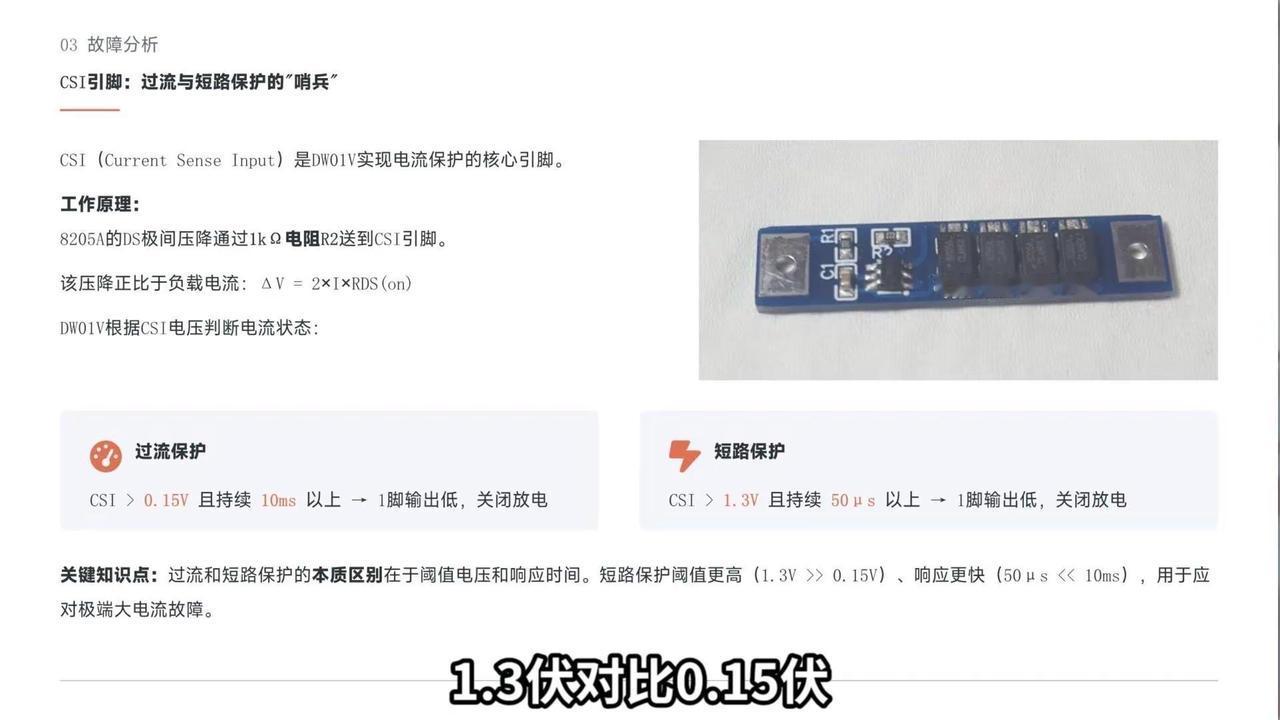

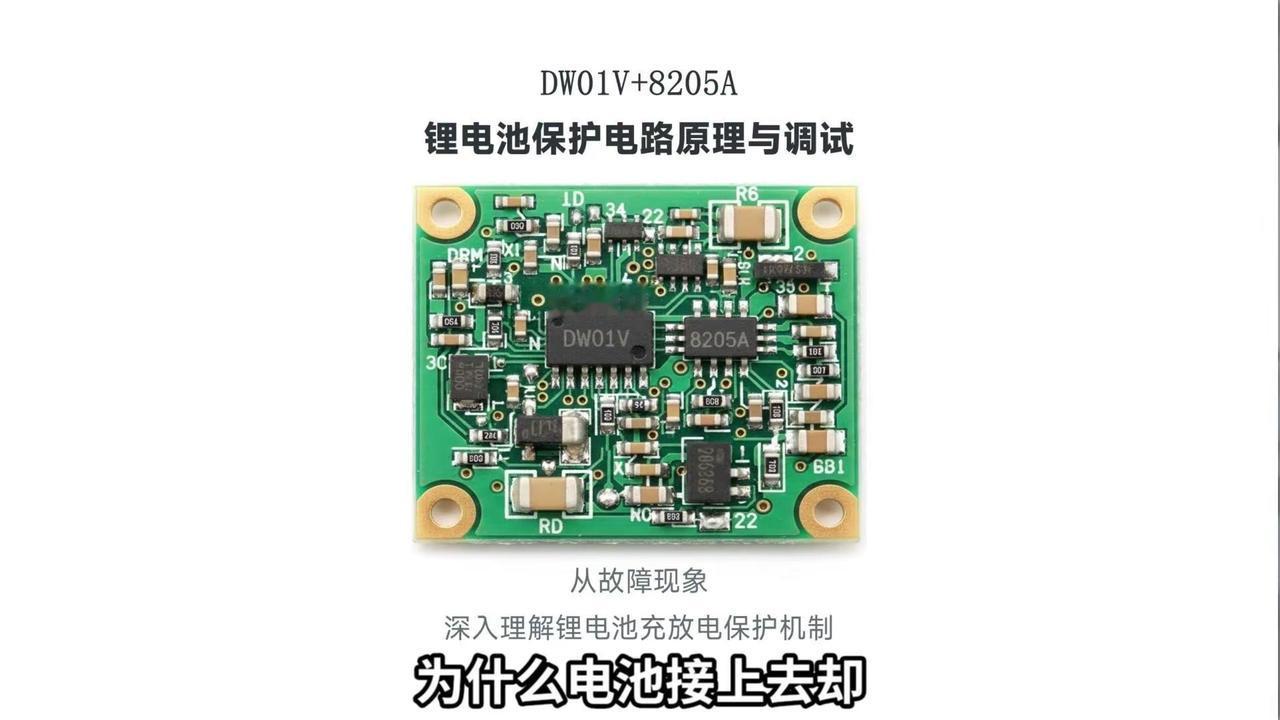

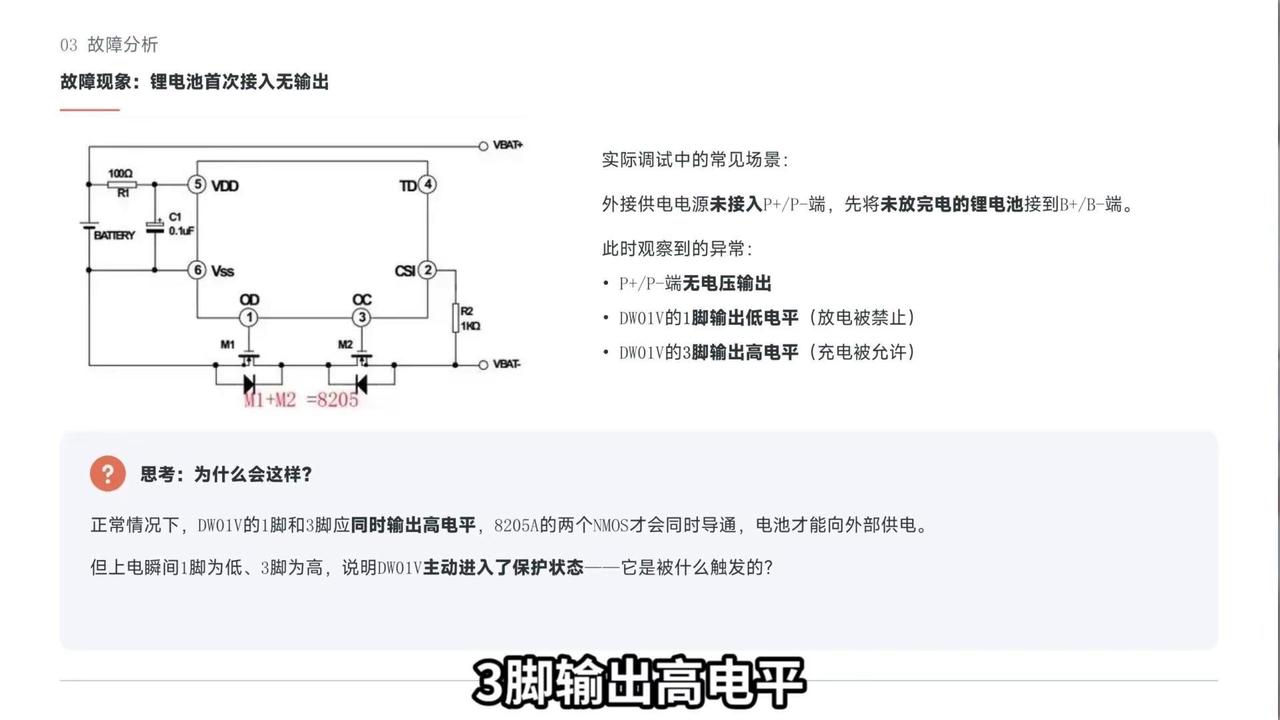

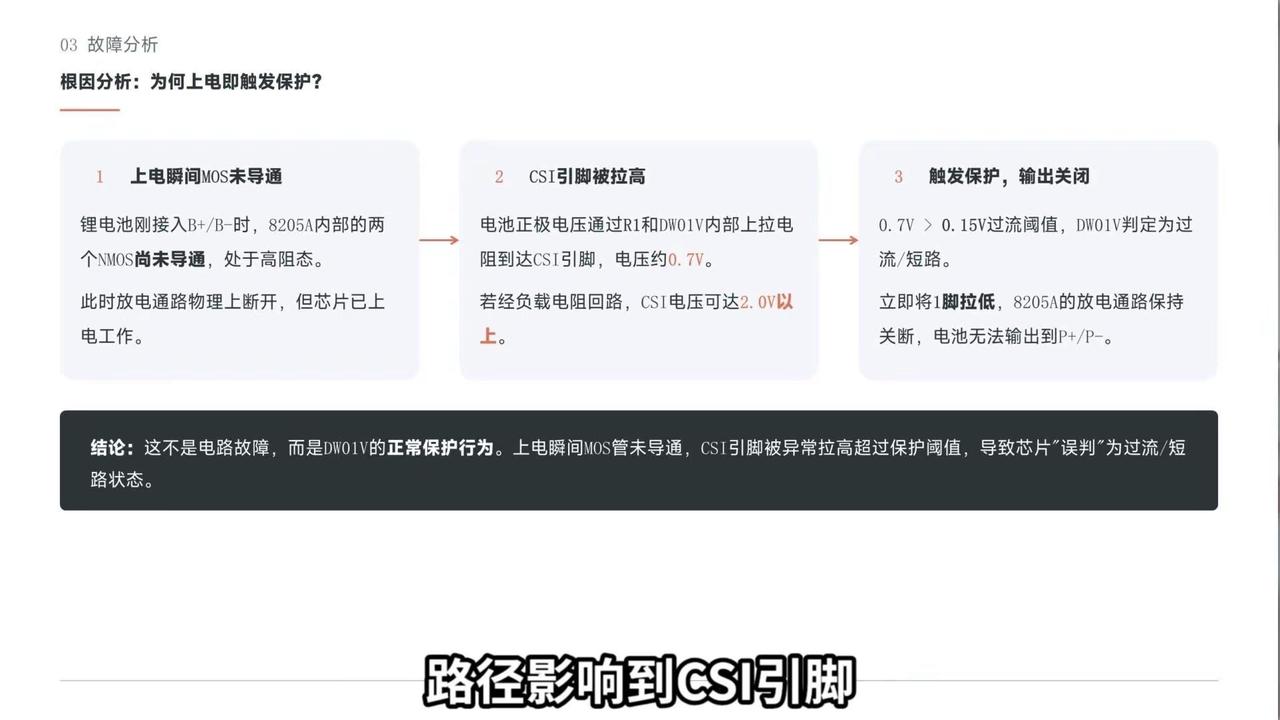

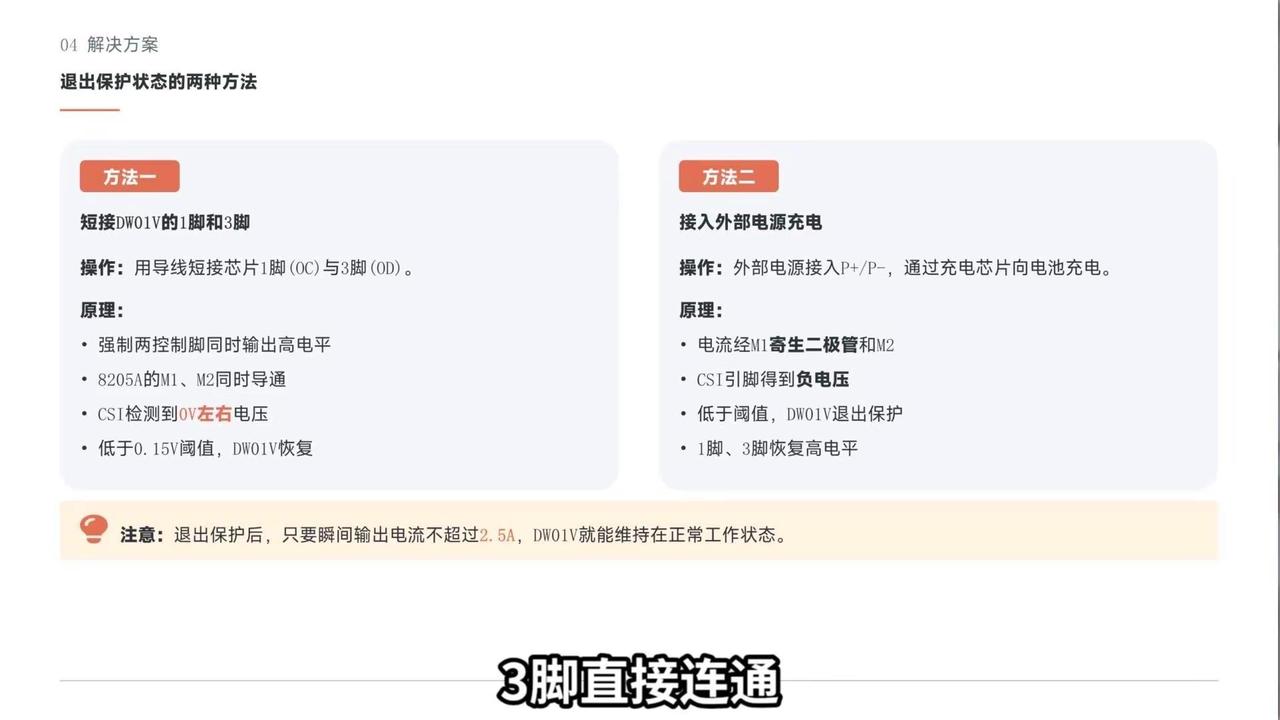

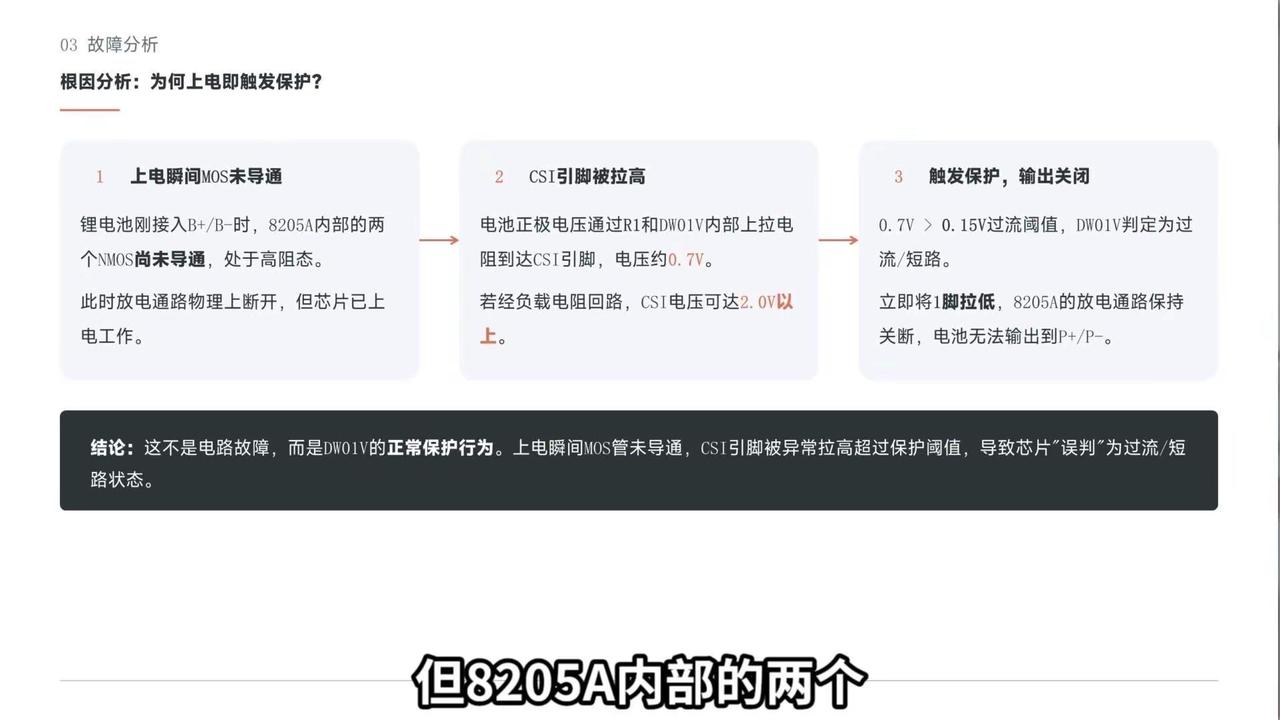

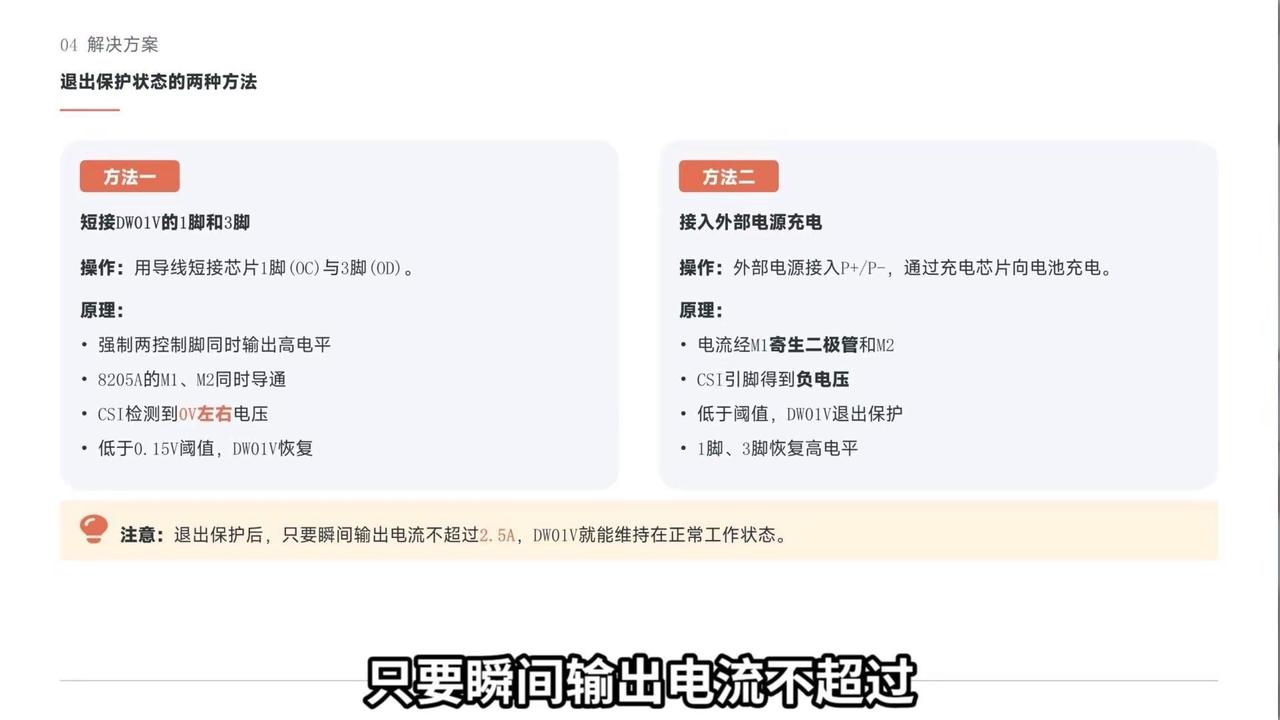

DW01V+8205A锂电保护调试指南。📝DW01V配合8205A是单节锂电池保护电路里最经典的常用方案，广泛应用在充电宝、各类锂电池供电设备中。DW01V是专用保护集成电路，采用SOT23-6小型封装，核心引脚包括放电控制输出1脚OC、充电控制输出3脚OD、电流检测CSI，负责监测电池状态输出控制信号。8205A是内置双NMOS的功率开关芯片，DS极导通电阻仅约30毫欧，正常工作压降和功耗极低，负责执行电路通断操作，二者配合可实现锂电池过充、过放、过流、短路的全保护。1️⃣保护机制核心逻辑整套保护功能由CSI引脚主导实现，电路内两颗MOS管的DS极间接1kΩ采样电阻R2，电流流过产生的压降传递到CSI引脚，DW01V据此判定电流状态。当CSI电压超过0.15伏且持续10毫秒以上判定为过流，输出低电平关闭放电；当CSI电压超过1.3伏且持续50微秒以上判定为短路，同样关闭放电，相比过流保护，短路保护的阈值高出近9倍，响应速度快200倍，用于快速切断极端大电流故障。2️⃣常见上电无输出故障根因调试时常遇到仅将未放完电的锂电池接入B+、B-，P+、P-端口却无电压输出的情况，测量后会发现DW01V的1脚为低电平、3脚为高电平，这并非芯片损坏，属于正常的保护触发。上电瞬间两颗NMOS尚未导通，电池正极电压经R1和DW01V内部上拉电阻会在CSI引脚产生约0.7伏电压，如果经过负载等效电阻回路，CSI电压甚至可达2.0伏以上，两个数值都远超0.15伏的过流保护阈值，芯片误判为过流或短路，主动切断了放电通路。3️⃣两种实用故障解决方法第一种是物理短接，用导线或镊子直接连通DW01V的1脚和3脚，强制两个控制脚同时输出高电平，使8205A内部MOS管全部导通，CSI引脚检测到接近0伏的电压，回到正常状态自动解除保护。第二种是接入外部电源充电，将充电器接在P+、P-端口，经充电芯片向电池充电，电流通过M1的寄生二极管和M2形成通路，此时CSI会得到反向的负电压，低于所有保护阈值，DW01V就会自动退出保护，完全导通后充电效率也会进一步提升。4️⃣工程调试实用经验调试时优先接入外部电源，再连接电池，从根源上避免触发保护，省去后续短接操作。如果产品要求必须先接入电池，可以在PCB上预留1脚和3脚的短接触点，或是增设机械按键，方便快速解除保护。合理选择采样电阻R1和R2
