【践行者初中物理电学典题详解】

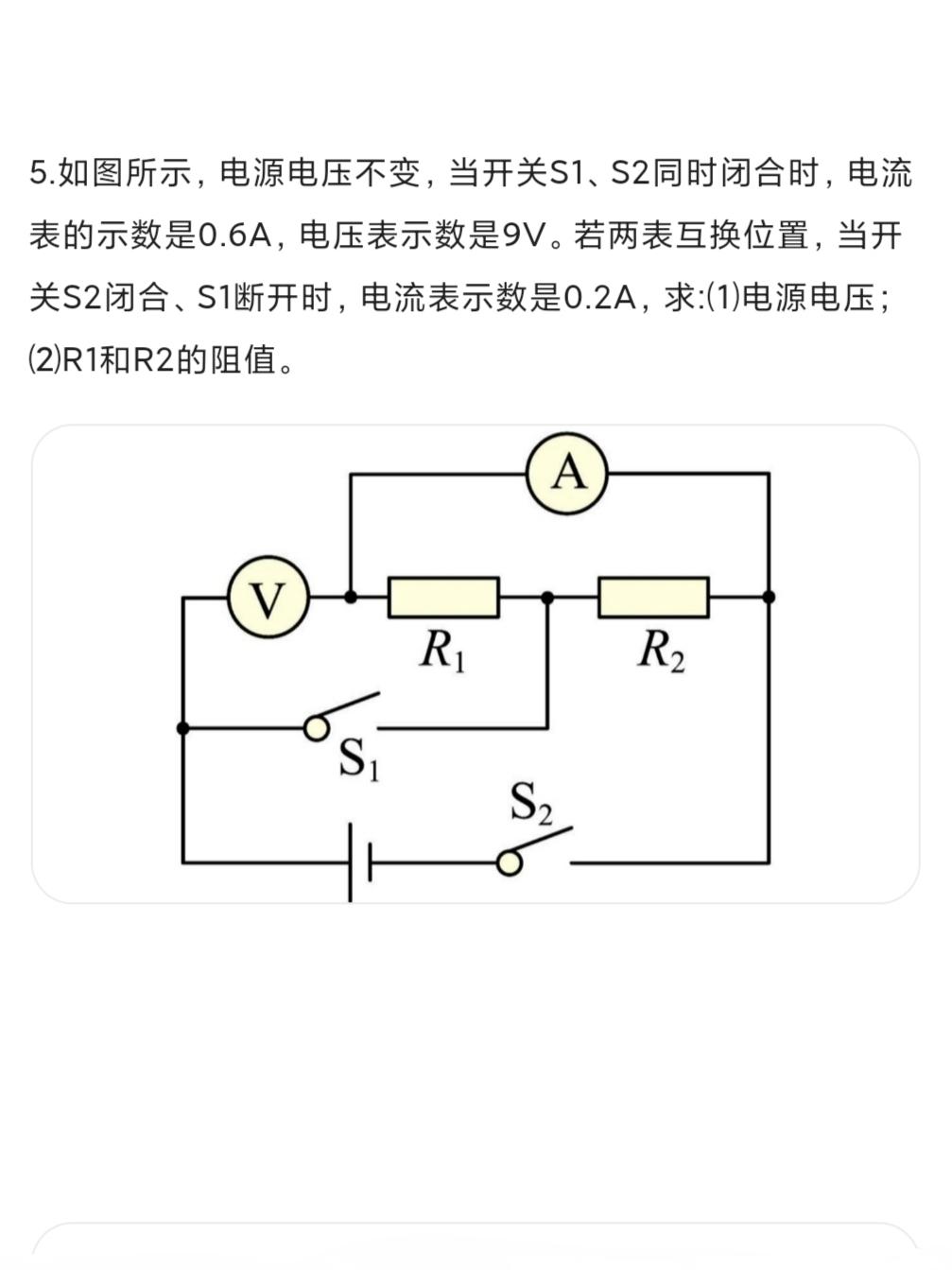

同学们好！今天我们来分享一道围绕串并联电路特性的基础习题。解决这类问题的核心要点有两个：一是把串并联电路的相关性质牢牢记熟，二是要能结合不同场景准确分析电路图。要是做不到这两点，很容易就会无从下手。

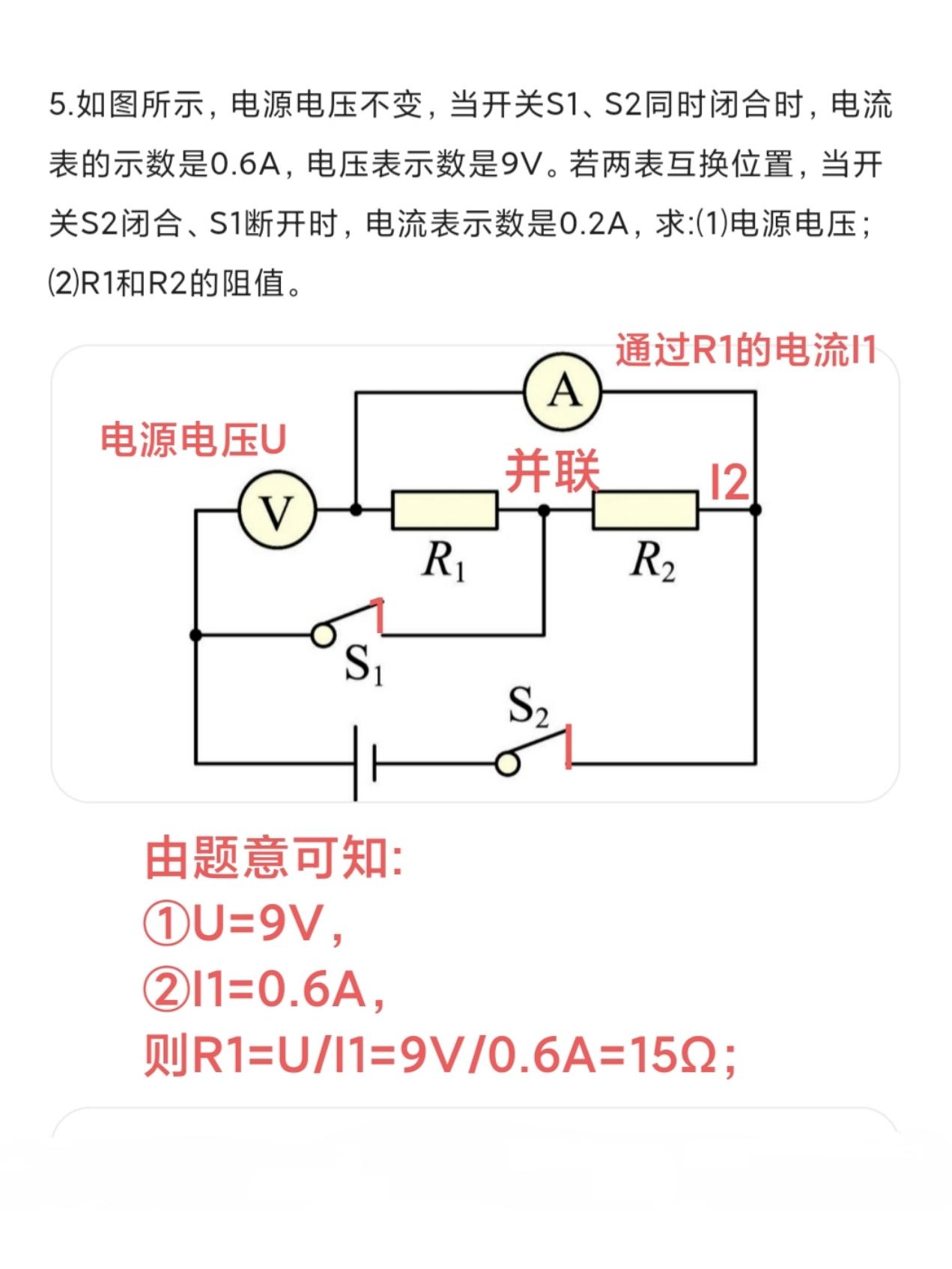

当同时闭合开关S1与S2时，梳理电路图可以得到：
一 R1和R2呈并联状态，
二 电压表测量的是电源电压U，
三 电流表测量的是流经R1的电流I1；
结合题中给出的条件：U=9V，I1=0.6A，
可以算出R1=U÷I1=15Ω。

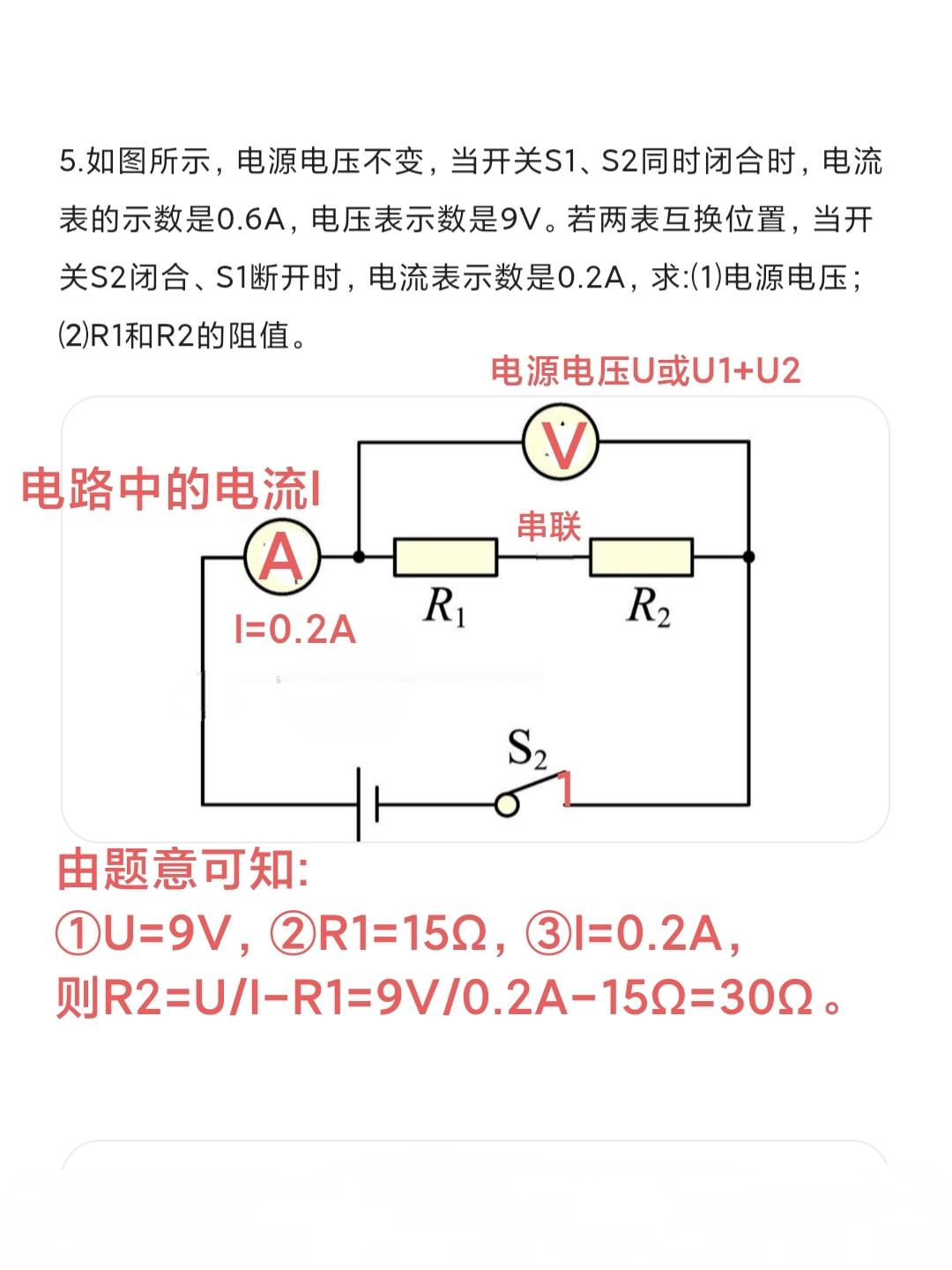

当两块电表互换位置之后，仅闭合开关S2时，
梳理电路图可以得到：
一 R1和R2呈串联状态，
二 电压表测量的是电源电压U，
三 电流表测量的是整个电路的电流I；
结合前面推导结果和题中条件可知：U=9V，R1=15Ω，I=0.2A，
再根据串联电路的相关性质就能算出：
R2=U÷I - R1=30Ω。

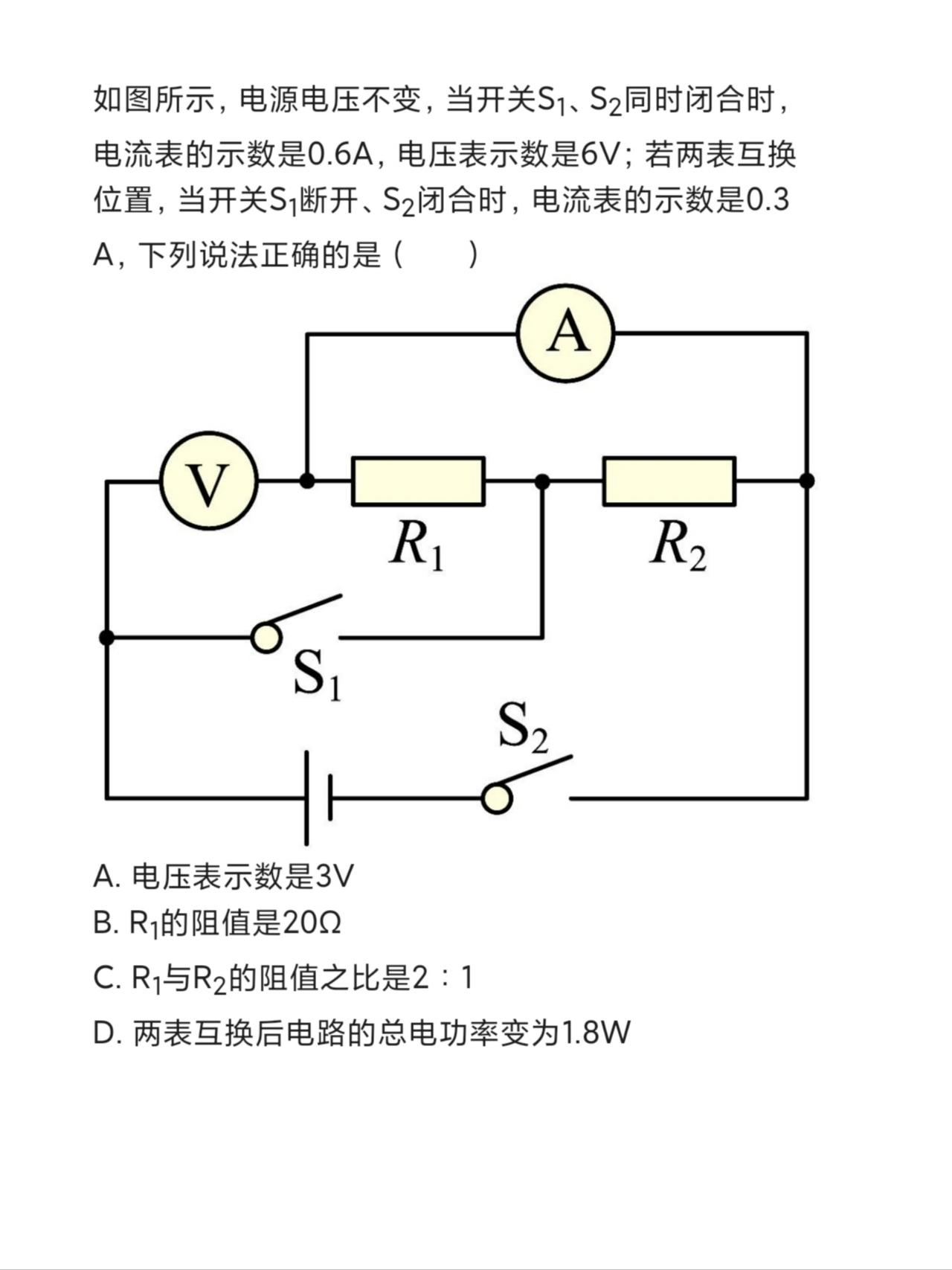

把这道题吃透，你也就掌握了下面这道同源题的解法。
