Package是什么？Die为什么不能直接用？
前几期我们已经从 Wafer → Die，又看了 CPU、GPU、DRAM 这些不同类型的 Die。

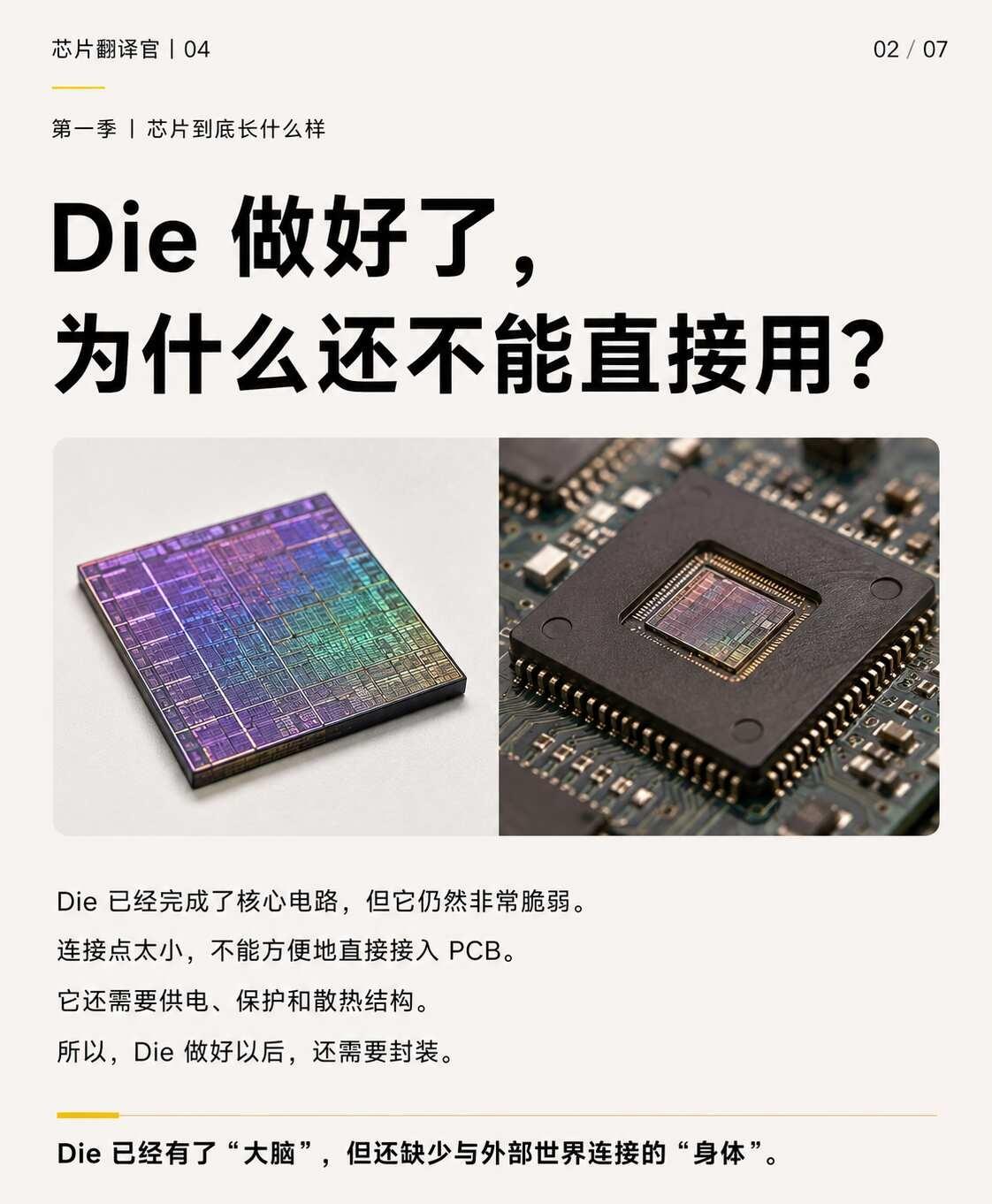

那接下来就有一个很关键的问题：Die 里面的电路都已经做好了，为什么还不能直接拿来用？

因为一颗裸 Die 虽然已经能够计算、存储和处理数据，但它距离真正进入电子系统，还差一步：Package，封装。

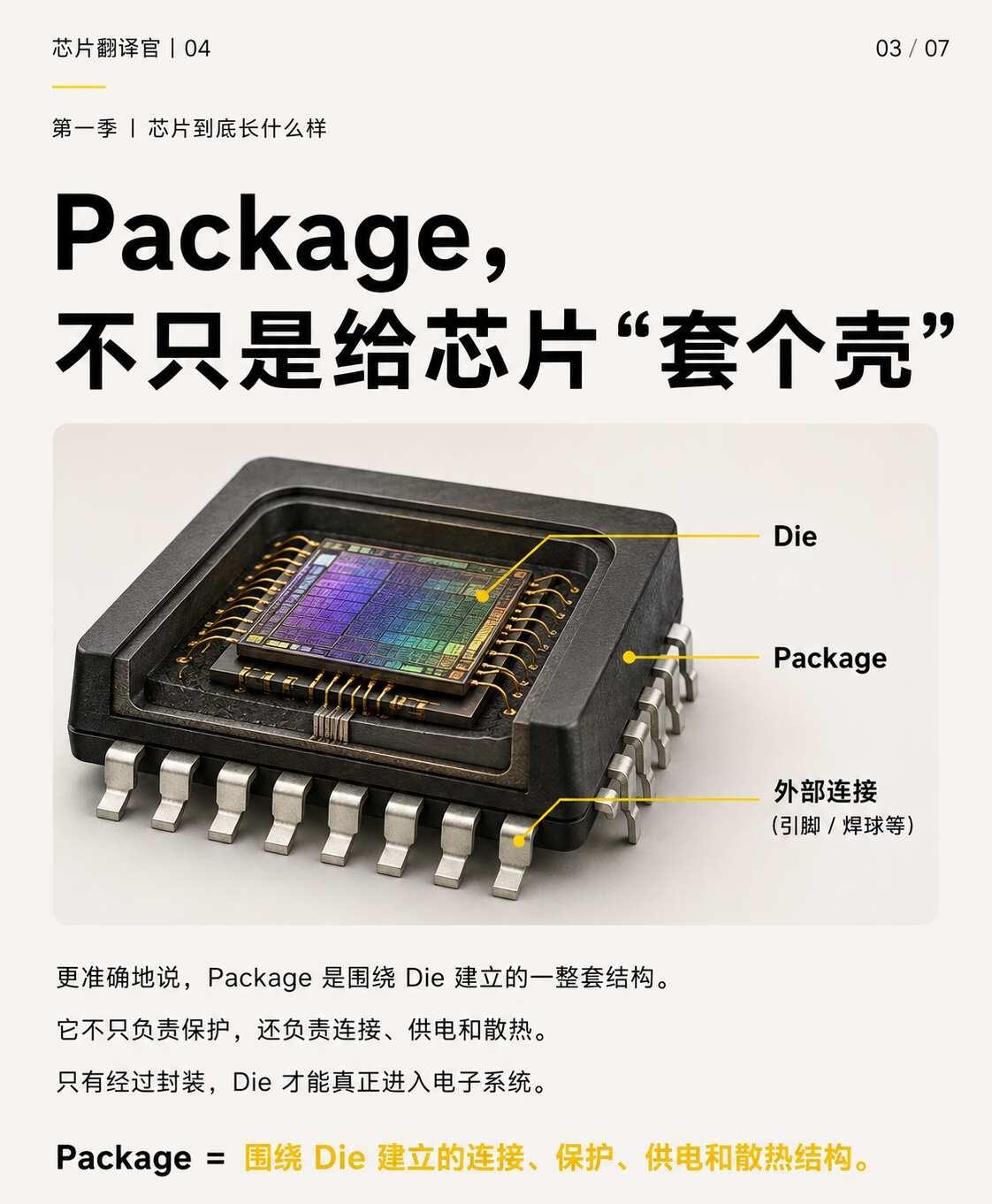

很多人第一次听到“封装”，会理解成：给芯片外面套一个黑色壳。

但 Package 做的事情远不止这些。

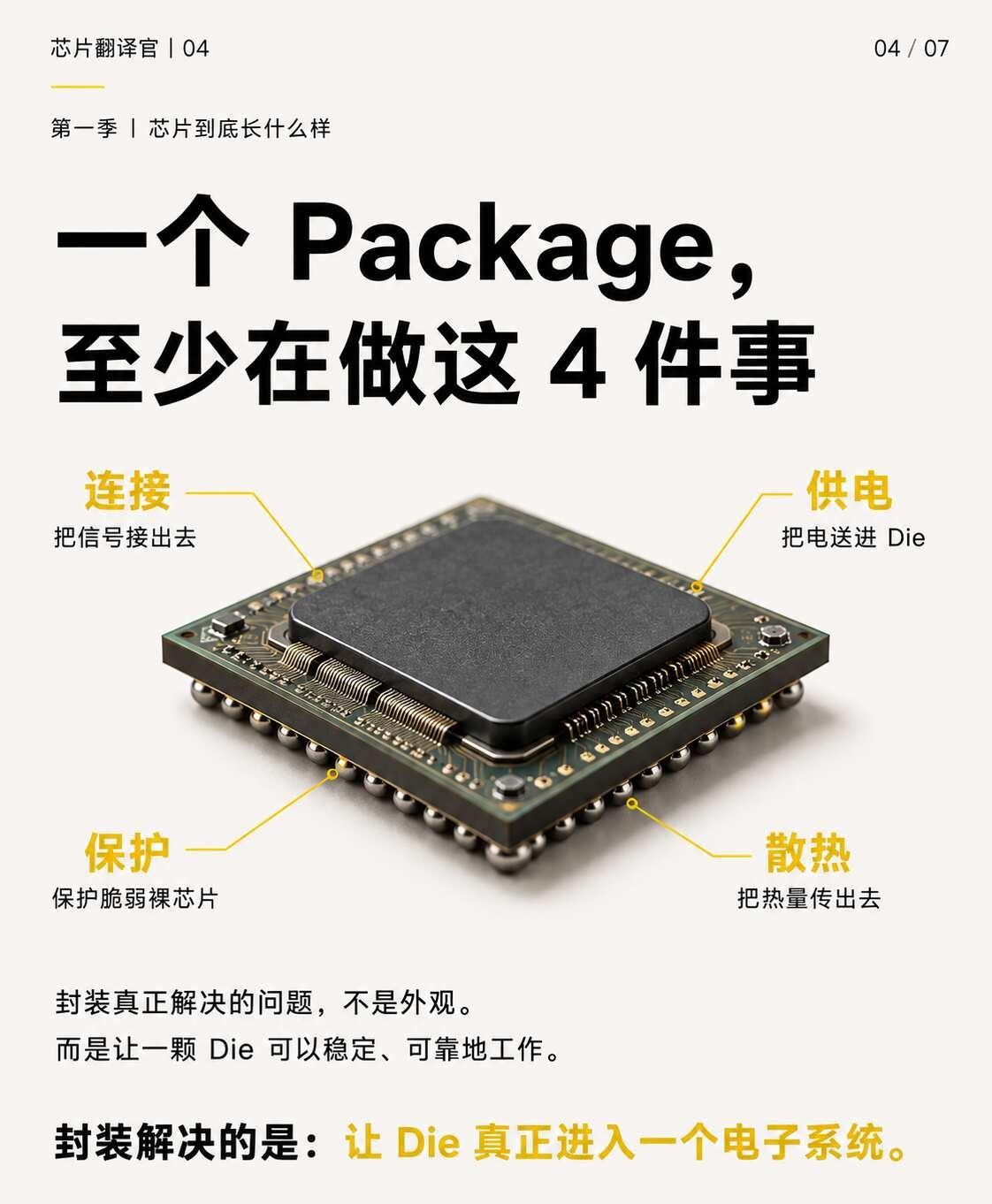

裸 Die 本身非常薄、非常脆弱，而且表面的连接点非常微小。如果想让它真正工作，还需要解决至少四件事：连接、供电、保护、散热。

第一，连接
Die 内部有大量电路，但这些信号必须能够传到外部。所以需要通过 Bump、Bond Wire 等连接结构，把 Die 上非常微小的连接点引出来，再通过封装结构与外部电路连接。

第二，供电
芯片工作当然需要电。Package 不只是把信号送出去，也需要建立稳定的电源和地连接，让电能够送进 Die。

第三，保护
裸 Die 很脆弱。机械冲击、灰尘、湿气、污染，都可能影响芯片可靠性。封装会给 Die 提供机械支撑和环境保护。

第四，散热
CPU、GPU 工作时都会产生大量热量。如果这些热量不能及时传出去，芯片温度就会越来越高。所以封装本身也是整个散热路径的一部分。

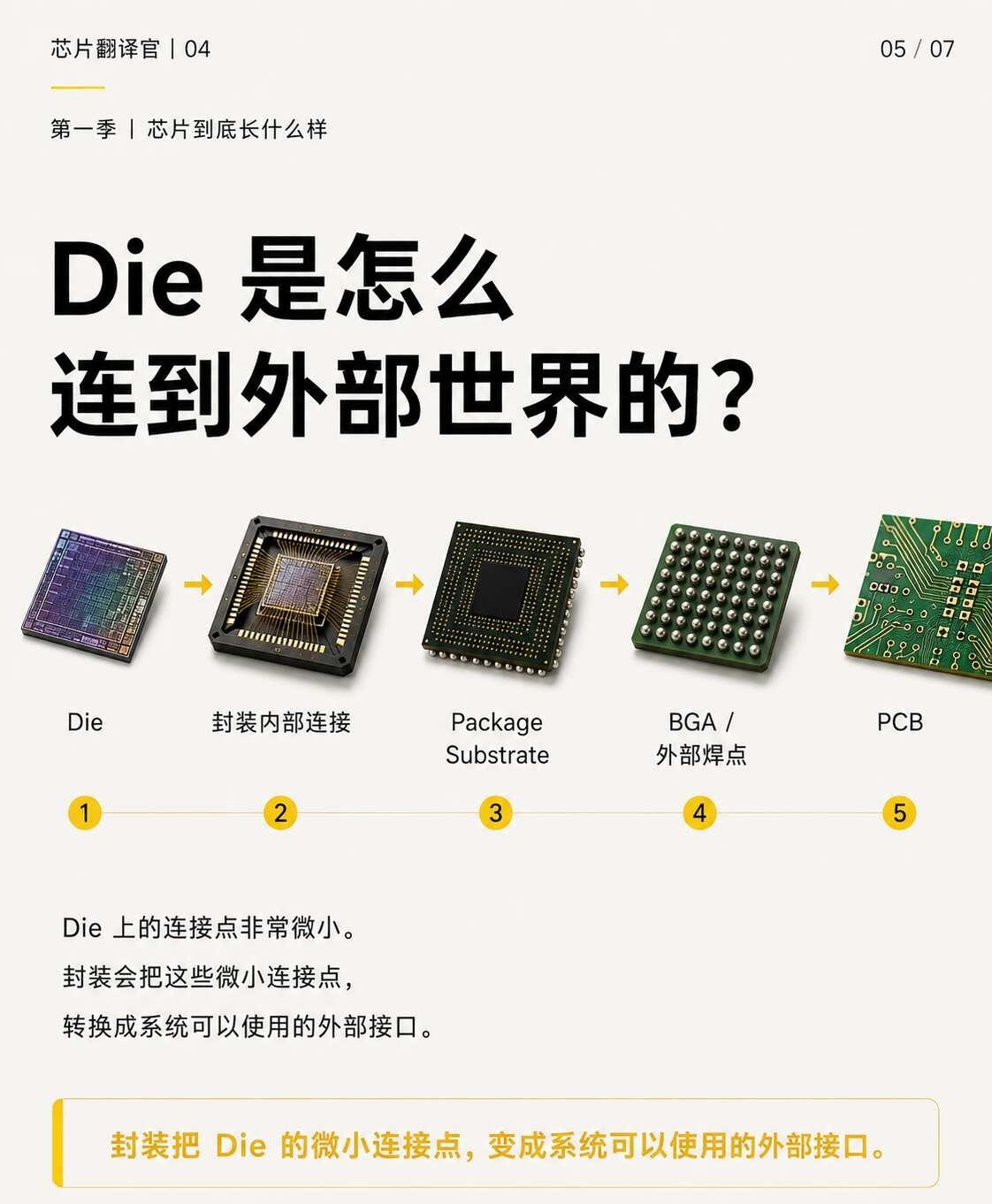

于是，Die 和外部世界之间大致可以这样理解：
Die
↓
内部连接（Bump / Bond Wire 等）
↓
Package Substrate（封装基板）
↓
外部焊球或引脚
↓
PCB

也就是说，Package 做的一件核心事情，就是把 Die 上非常微小、难以直接使用的连接，转换成系统真正能够使用的外部接口。

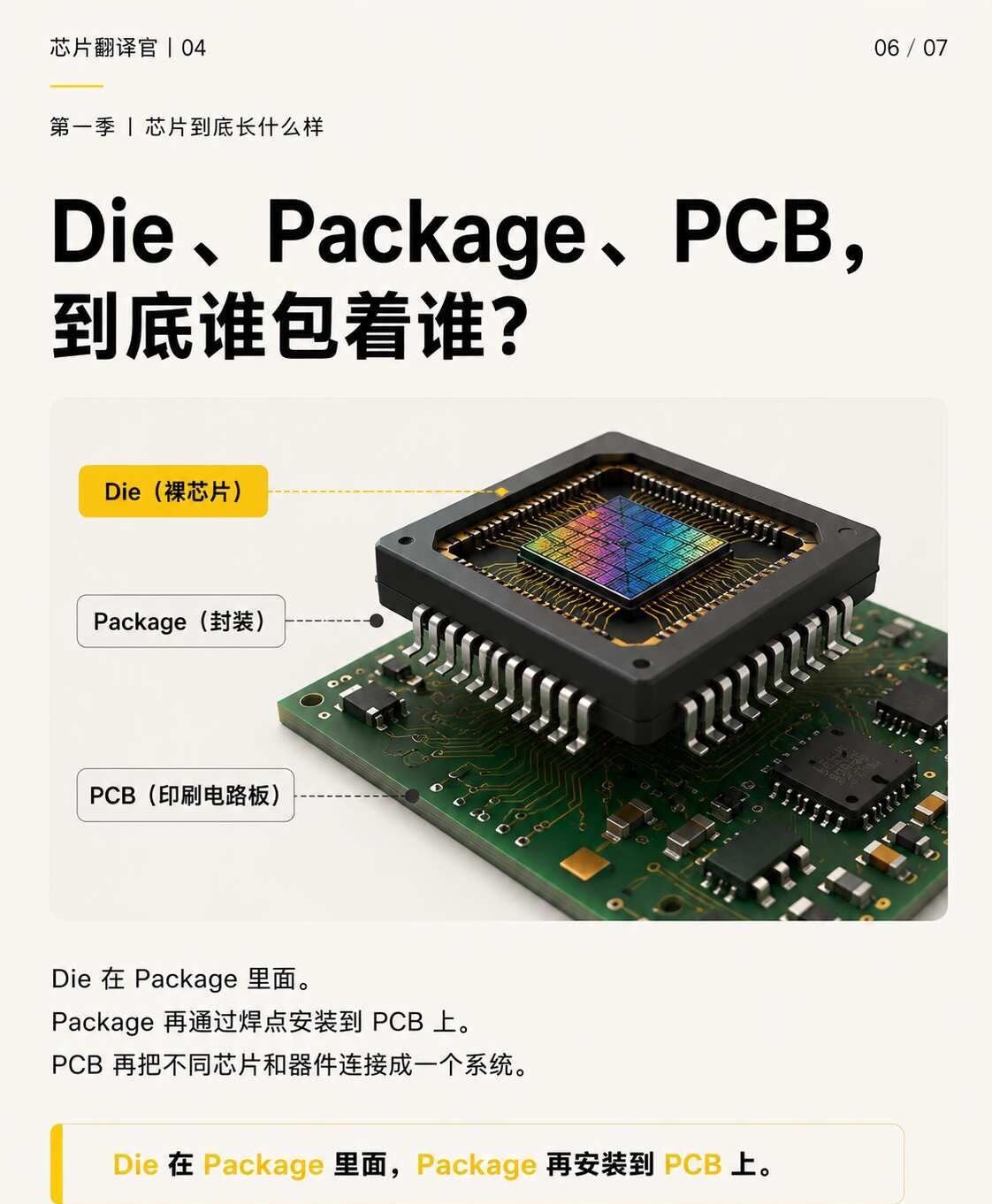

所以最简单的空间关系就是：Die 在 Package 里面，Package 再安装到 PCB 上。

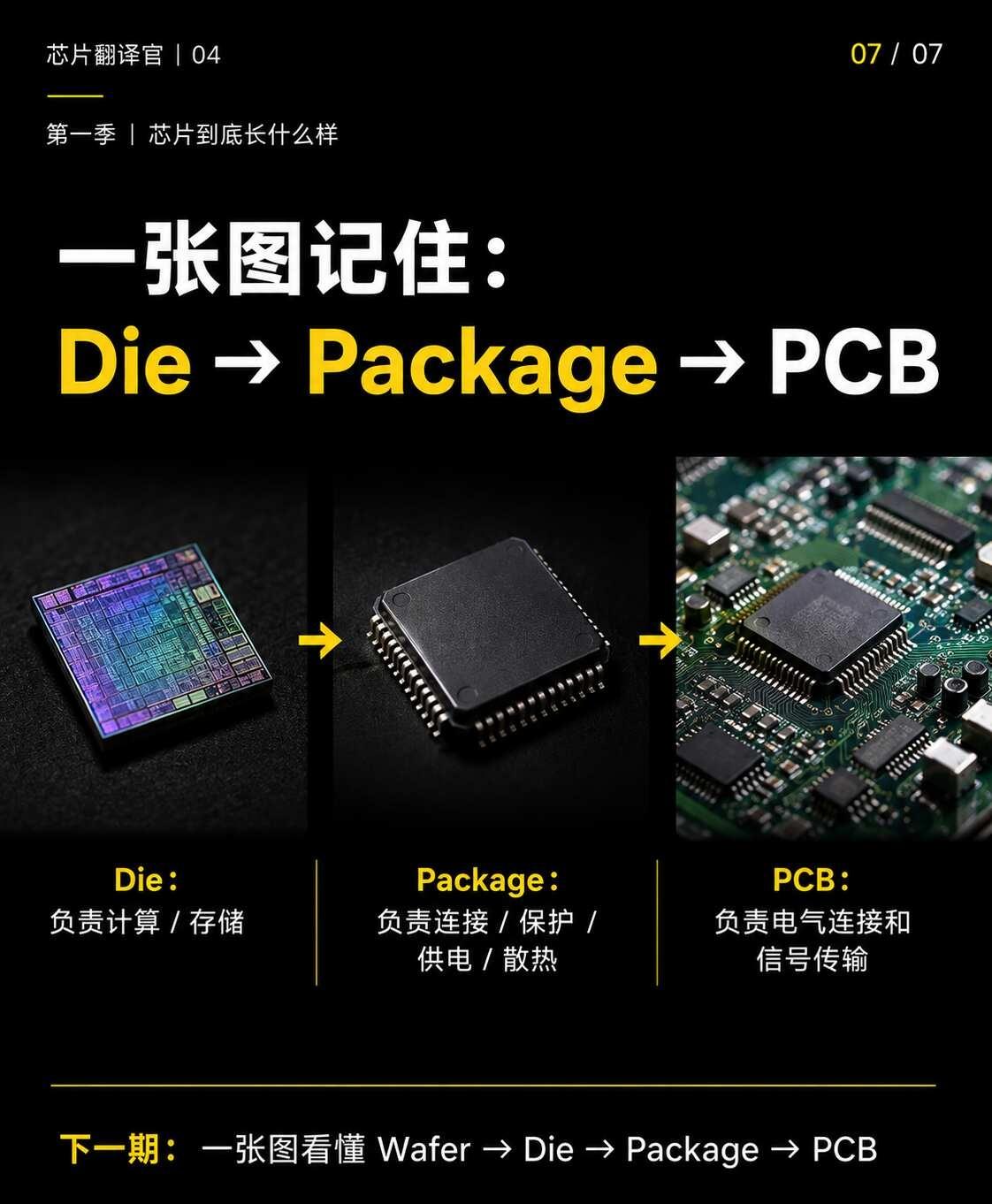

可以把它们理解成：
Die：负责“算”和“存”
Package：负责连接、保护、供电和散热
PCB：把不同芯片和器件连接起来

这也是为什么 Die 做出来，并不代表一颗芯片已经可以直接使用。它还必须通过封装，真正接入电子系统。

下一期，我们把前四篇全部串起来：一张图看懂 Wafer → Die → Package → PCB。
